Всем привет! Я пенсионер и очень люблю возиться в своей домашней мастерской. Собираю своими руками разные устройства, реализую лайфхаки, иногда экспериментирую.
Как любой домашний мастер, я никогда не выбрасываю бывшие в употреблении метизы – винты, болты и гайки. Мой опыт подсказывает, что им со временем всегда находится применение.
Приспособление для восстановления резьбы

Наверняка многие из вас сталкивались с такой ситуацией, когда резьба на нужном болте или гайке оказывается испорченной либо сильно засорённой. Например, гайку когда-то пытались закрутить с перекосом, в результате часть ниток резьбы оказалась повреждённой. В некоторых случаях резьбовые канавки болта или гайки оказываются забитыми краской, затвердевшей или запёкшейся смазкой либо герметиком.
Для решения этих проблем я придумал нехитрое устройство, технологией изготовления которого хочу поделиться с вами.

Необходимые инструменты и материалы


Приспособление для восстановления резьбы

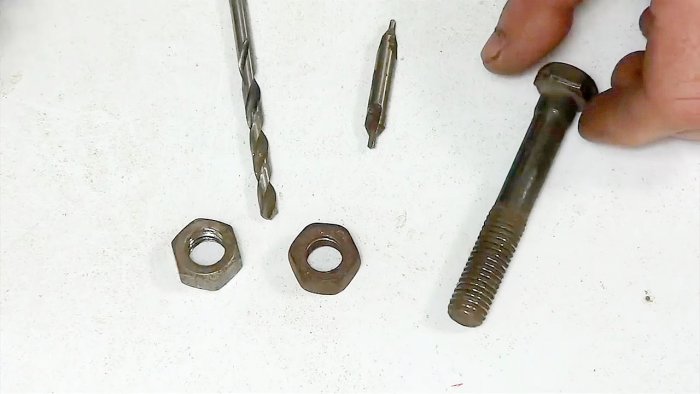

Для работы нам понадобится в первую очередь болт и две гайки к нему. Резьба на этих деталях должна быть в хорошем состоянии. Из инструментов я использовал:
  • слесарные тиски;
  • небольшой сверлильный станок (в крайнем случае, можно воспользоваться электродрелью);
  • кернер, сверло;
  • гаечные ключи соответствующего размера.

Изготовление приспособления

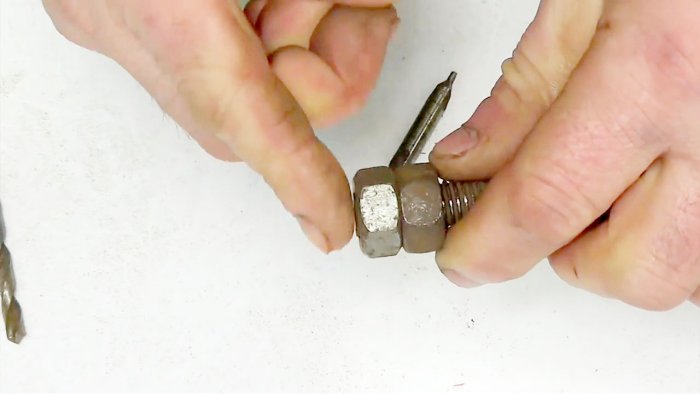

Накручиваем обе гайки на болт. Вторая накрученная гайка должна располагаться на конце болтовой резьбы, заподлицо с торцом болта. Гайка, накрученная на болт первой, играет роль контргайки, обеспечивая надёжную фиксацию. Это исключит смещение гаек по резьбе при последующей обработке.
Приспособление для восстановления резьбы

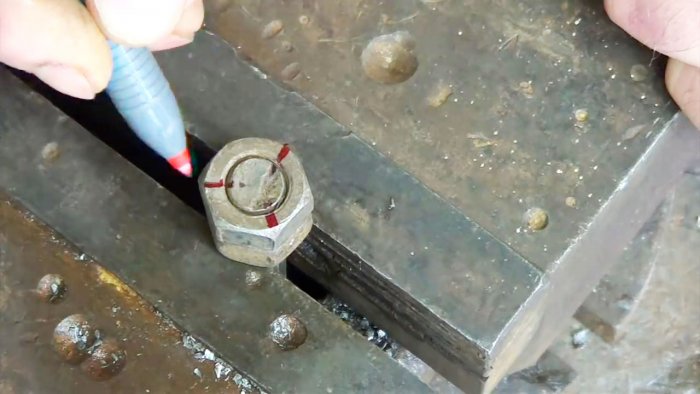

По окружности болтового торца, на линии его соединения с гайкой отмечаем маркером три точки, равномерно расположенные по окружности.
Приспособление для восстановления резьбы

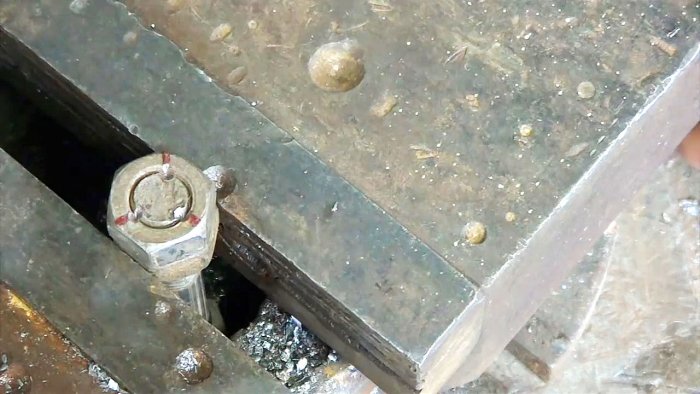

Подходящим кернером выбиваем в этих точках небольшие углубления для удобства последующего сверления.
Приспособление для восстановления резьбы

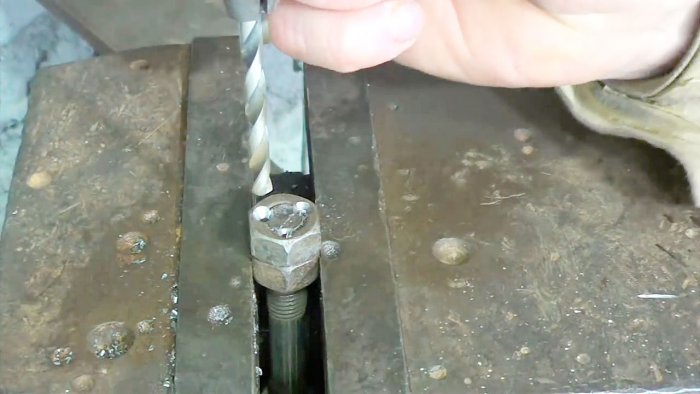

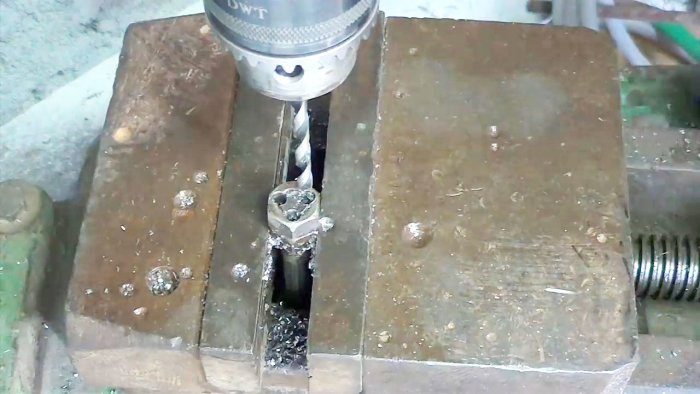

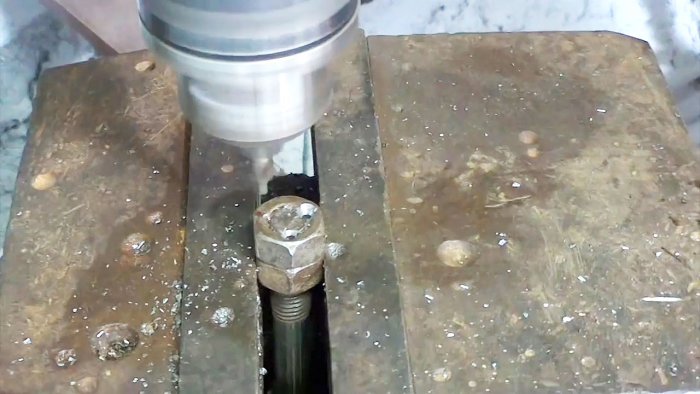

Зажав нашу конструкцию соответствующим образом, высверливаем три отверстия в размеченных точках. Глубина отверстий равна толщине гаек, то есть, просверливаем обе гайки насквозь. Толщина сверла в моём случае примерно в два раза меньше диаметра болта. Можно выбрать сверло тоньше, более толстое может сильно ослабить гайку. В общем, найдите золотую середину. Для удобства я вначале высверлил небольшие углубления сверлом маленького диаметра.
Приспособление для восстановления резьбы

Приспособление для восстановления резьбы

После окончания сверления ослабляем затяжку контргайки и разбираем конструкцию.
Приспособление для восстановления резьбы

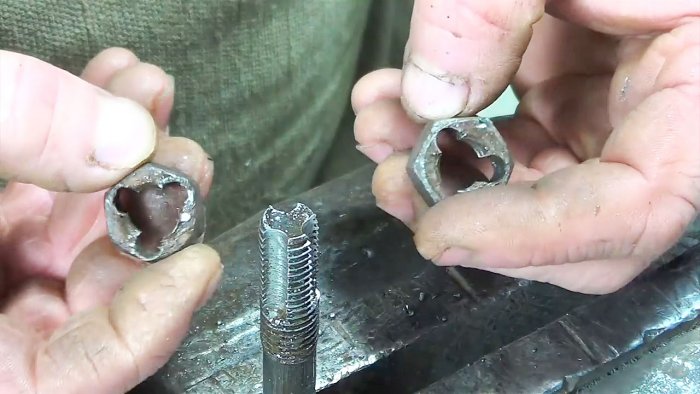

В результате из болта получилось подобие метчика, но без конуса, гайки стали похожими на плашки для нарезания резьбы. Благодаря образовавшимся при высверливании острым режущим кромкам на резьбовых нитках болта и гаек, теперь они могут использоваться для восстановления внутренней и наружной резьбы.
Приспособление для восстановления резьбы

Производим восстановление повреждённой резьбы


Для восстановления внутренней резьбы используем наш доработанный болт, наружную резьбу поможет отремонтировать гайка – плашка.
Приспособление для восстановления резьбы

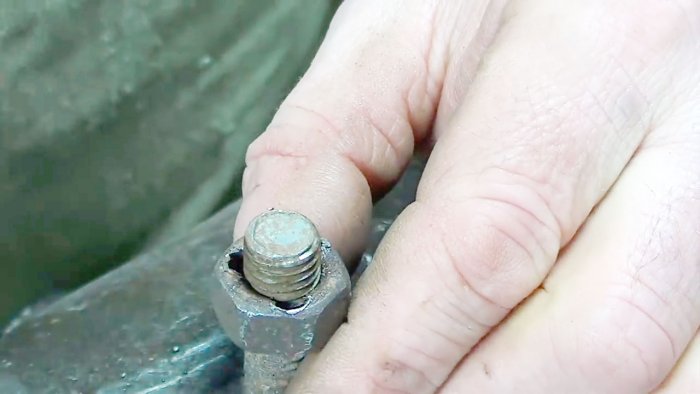

Накручивая изготовленный нами инструмент на деталь с испорченной резьбой, прорезаем повреждённые нитки.
Приспособление для восстановления резьбы

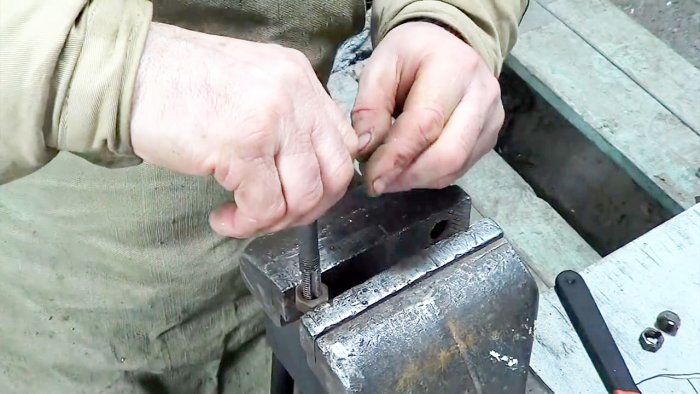

Если потребуется, восстанавливаемую деталь можно зажать в тисках и вращение производить с помощью ключа.
Приспособление для восстановления резьбы

Совет


В процессе восстановления, в зависимости от состояния резьбы может потребоваться приложение значительного усилия. Облегчит работу и повысит качество её результата применение смазки. Можно предварительно смочить поверхность резьбы WD-40 или другой жидкой смазкой, а можно прислушаться к совету мастеров старой закалки, утверждающих, что при нарезании резьбы лучшая смазка – свиное сало. Это не шутка, хотя кого-то может развеселить.
Ну что же, всем удачи! Соблюдайте осторожность при выполнении работ.
