Как сделать Power Bank на 220 В

Это переносное зарядное устройство (Power Bank) в отличии от всех выпускаемых моделей выдает не только 5 В постоянного тока, но 220В переменного, чем очень выгодно отличается и может быть применимо в более широком круге. Мощность - 60 Вт, что для такой мелкой коробочки, которая без труда умещается в кармане, довольно много.
Данный повербанк сможет собрать даже новичок без должных знаний электроники, так как все построено на готовых китайских модулях.

Понадобится



Прочее: пластик для изготовления корпуса, горячий и секундный клей.
На Али Экспресс можно найти батареи различной емкости от 600 мА*Ч до 9800 мА*Ч, при напряжении 3,7 В. Общая емкость павербанка составляется из суммы емкости всех элементов. То есть, если все три аккумулятора имеют емкость 3000 мА*Ч, то емкость повербанка будет 9000 мА*Ч.
Как сделать Power Bank на 220 В

Кейс необходимо выбирать на три элемента.
Как сделать Power Bank на 220 В

Касаемо повышающего преобразователя (инвертора) хочу ответить: мощность представленного экземпляра 60 Вт. Но именно такой Вы вряд ли найдете. Скорей всего вам будут доступны другие платы преобразователей меньших размеров. По мощности они преобладают либо на 40 Вт, либо на 150 Вт. Брать можно любой.
Отличительной особенностью таких мини инвертором является то, что они практически не потребляют энергию в холостом режиме. Так же у них очень высокий КПД, потому вся емкость будет отдаваться сполна.
Как сделать Power Bank на 220 В

Плата понижающего преобразователя на 5 В с USB розеткой. Она необходима чтобы напрямую заряжать устройства от 5 В через USB.
Как сделать Power Bank на 220 В

Изготовление Power Bank на 220 В

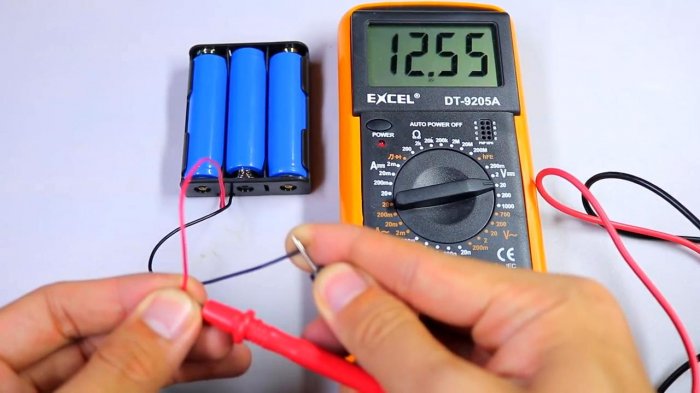

Устанавливаем элементы в держатель и замеряем общее напряжение. В кейсе они соединяются последовательно и выходное напряжение полностью зараженных аккумуляторов в сумме примерно равно 12,5 В.
Как сделать Power Bank на 220 В

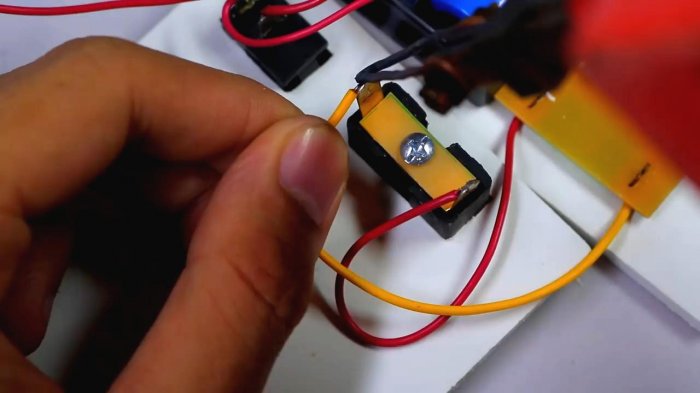

Последовательно с элементами припаиваем тумблер, который будет разрывать всю цепь и не один преобразователь после выключения не будет просто так расходовать емкость.
Как сделать Power Bank на 220 В

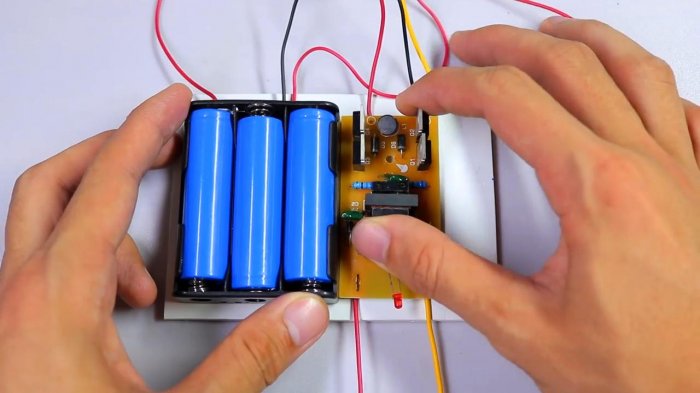

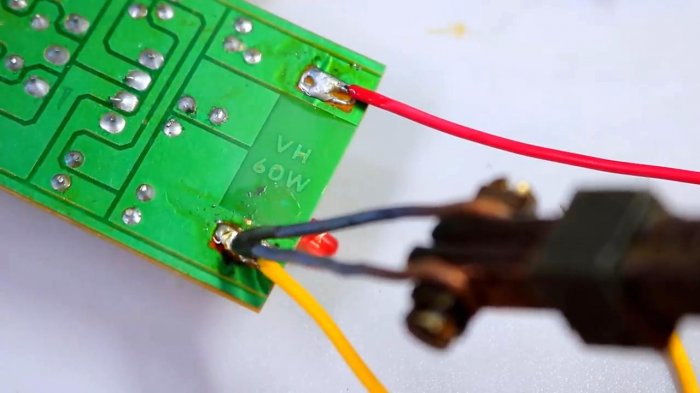

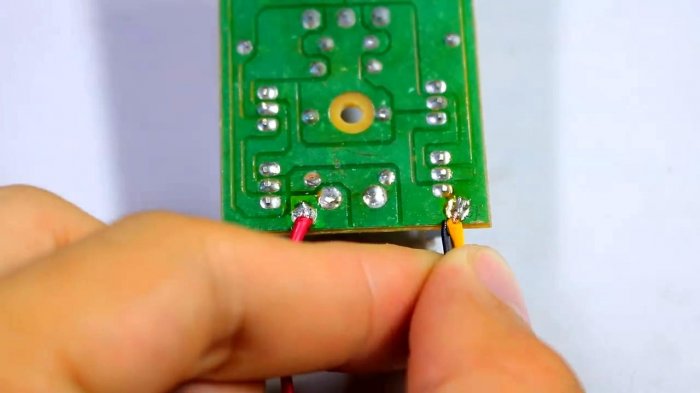

Припаиваем провода к входам преобразователя на 220 В.
Как сделать Power Bank на 220 В

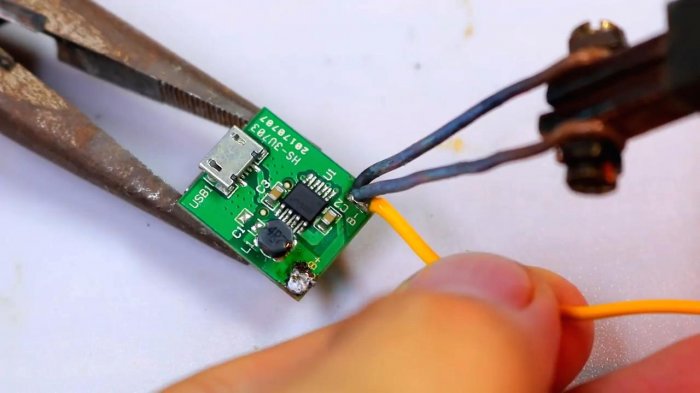

И на 5 В.
Как сделать Power Bank на 220 В

Подпаиваем провода к выходу 220 В.
Как сделать Power Bank на 220 В

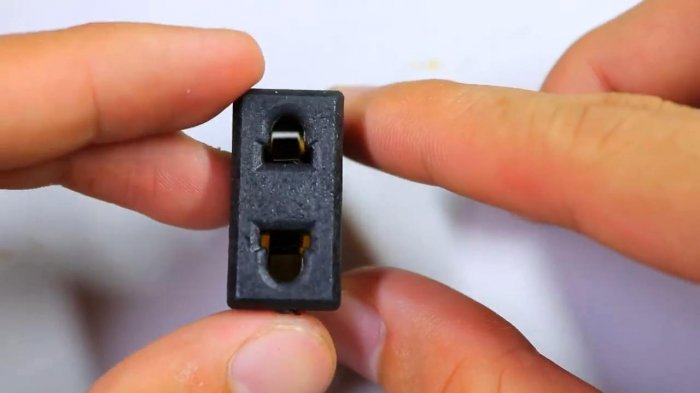

Подготовим универсальную сетевую розетку.
Как сделать Power Bank на 220 В

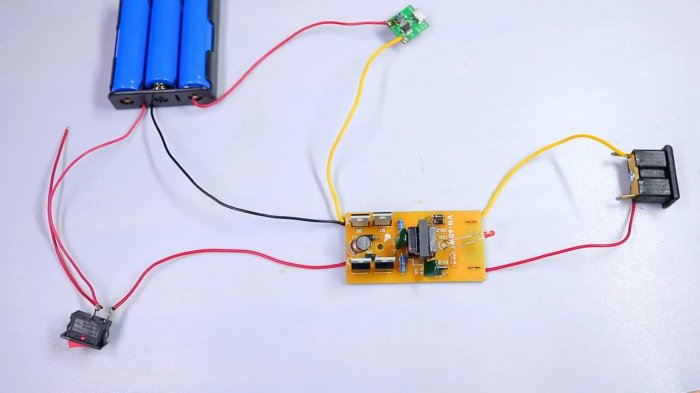

Как-то так. Не стоит особо вникать, так как подключено не совсем понятно, но работает. Преобразователь на 5 В подпаян напрямую к колодке, но затем был перепаян в параллель к инвертору.
Как сделать Power Bank на 220 В

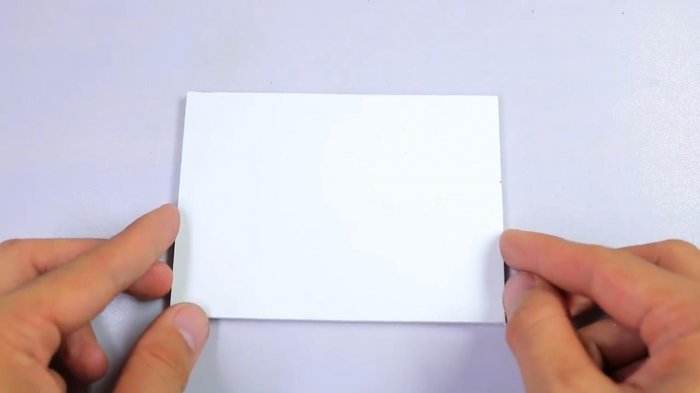

Приступим к изготовлению корпуса устройства. Для этих целей хорошо использовать толстый пластик ПВХ, пенокартон и т.п. Располагаем элементы и примерно вырезаем прямоугольник.
Как сделать Power Bank на 220 В

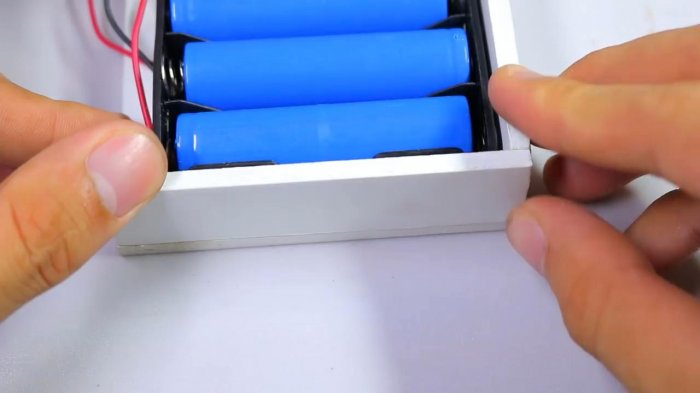

Сажаем кейс с элементами на горячий клей.
Как сделать Power Bank на 220 В

Так же и плату инвертора.
Как сделать Power Bank на 220 В

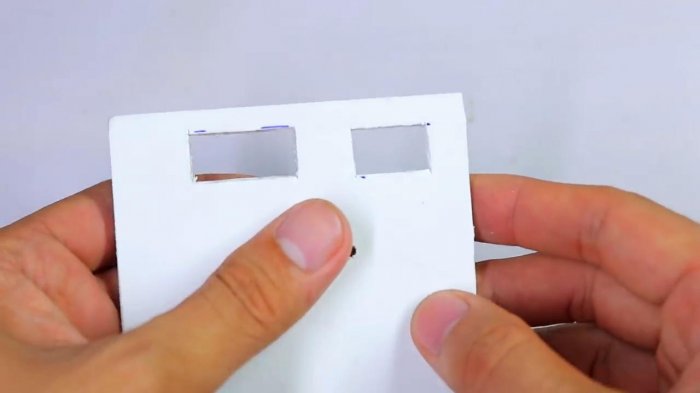

Это был низ. Верх вырезаем по тем же размерам. Делаем пазы под переключатель и розетку.
Как сделать Power Bank на 220 В

В центре вы можете заметить отверстие - это под светодиод, который располагается на плате инвертора и торчит на ножках.
Как сделать Power Bank на 220 В

Припаиваем провода к розетке.
Как сделать Power Bank на 220 В

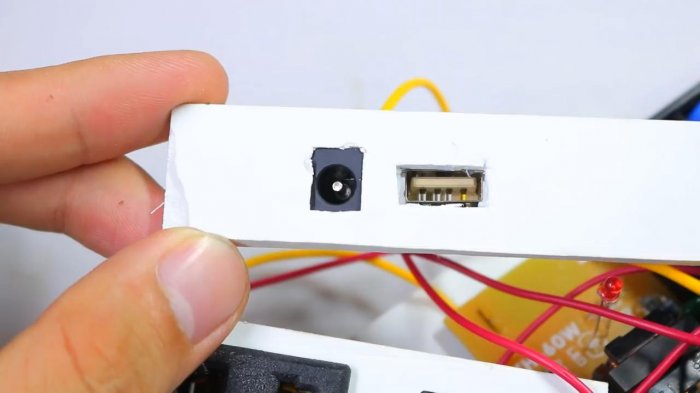

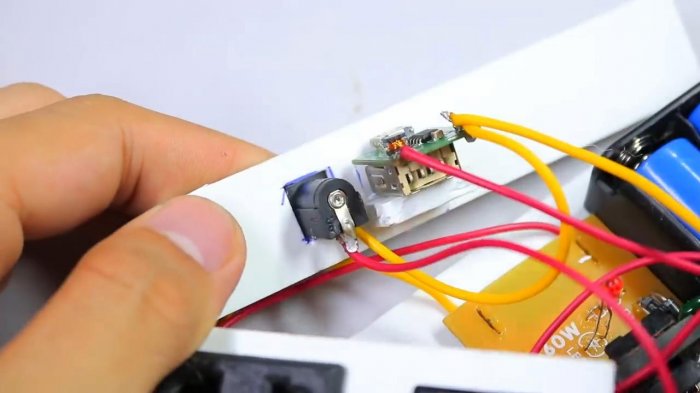

В боковой стенке крепим понижающий преобразователь на 5 В с USB розеткой и выходной разъем, который припаиваем параллельно всей батареи на 12,5 В.
Как сделать Power Bank на 220 В

Этот разъем будет использоваться для подзарядки поварбанка.
Как сделать Power Bank на 220 В

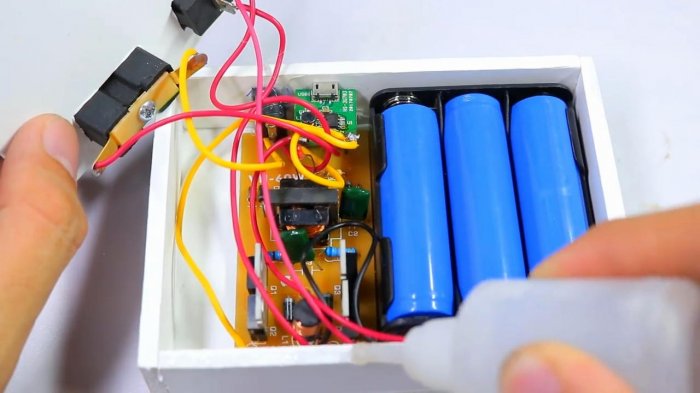

Собираем корпус, склеивая все части секундным клеем.
Как сделать Power Bank на 220 В

Как сделать Power Bank на 220 В

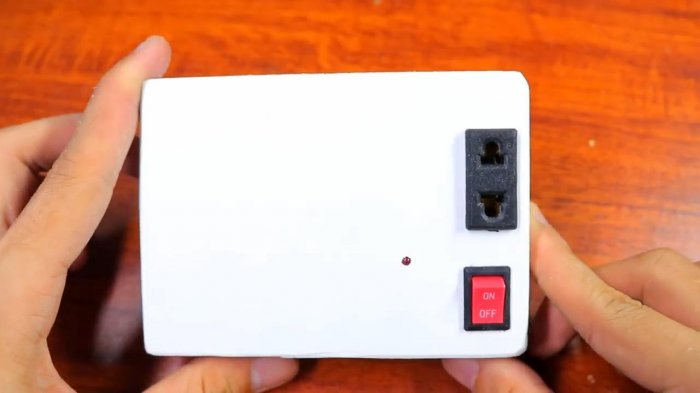

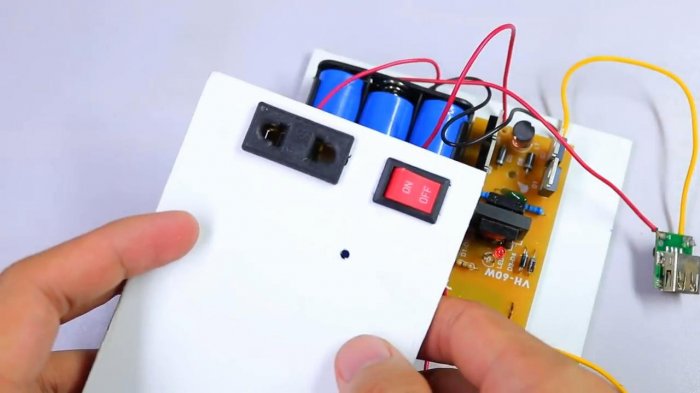

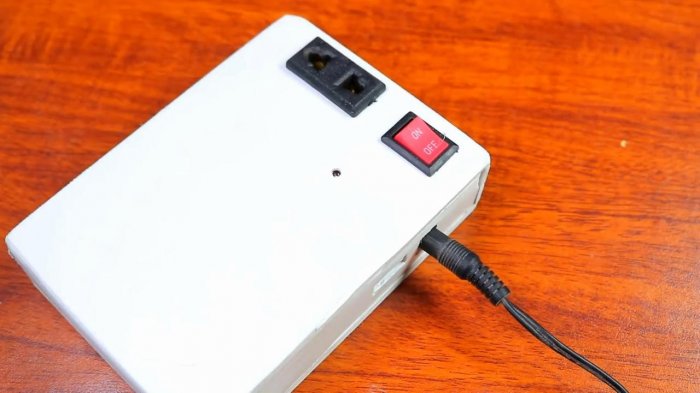

Вид полностью готового устройства.
Как сделать Power Bank на 220 В

Испытание повербанка

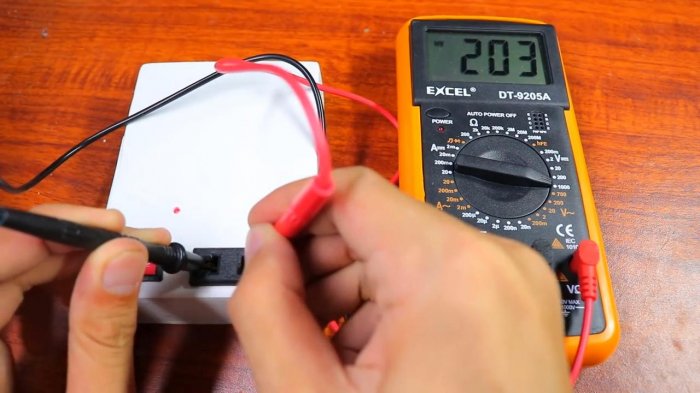

Счелкаем переключатель в положение включено и замеряем выходное напряжение на розетке 220 В. Показывает 203, но это не критично, в допуске расхождений.
Как сделать Power Bank на 220 В

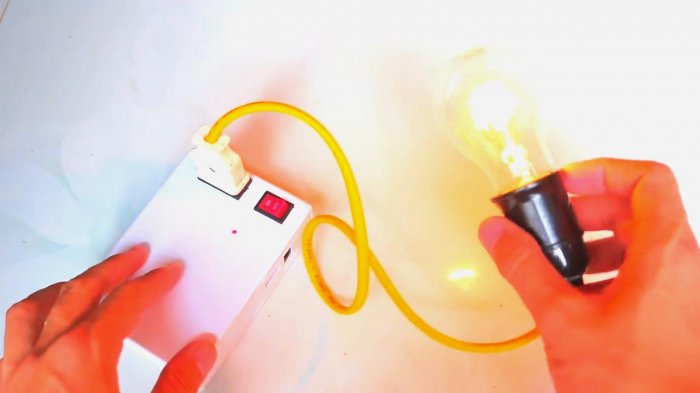

Втыкаем лампочку на 60 Вт испытывая на максимальную нагрузочную способность. Лампа горит.
Как сделать Power Bank на 220 В

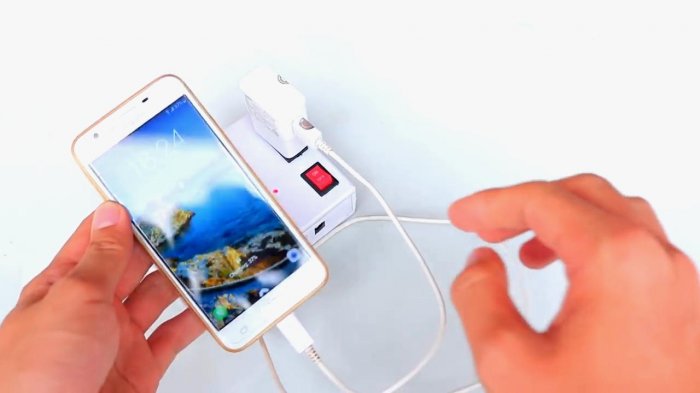

Пробуем зарядить мобильник через зарядку. Зарядка идет.
Как сделать Power Bank на 220 В

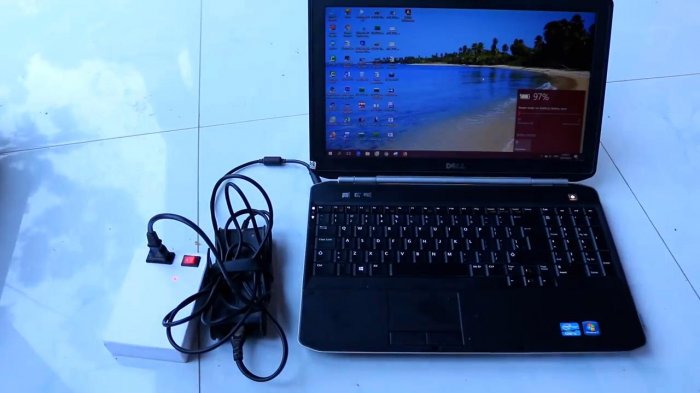

Пробуем работать и заряжать батарею ноутбука. Все работает без проблем.
Как сделать Power Bank на 220 В

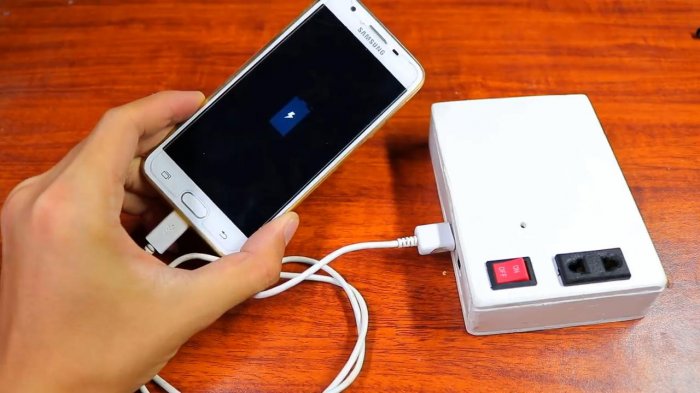

Пробуем заряжать напрямую через USB.
Как сделать Power Bank на 220 В

Все работает как надо!

Зарядка

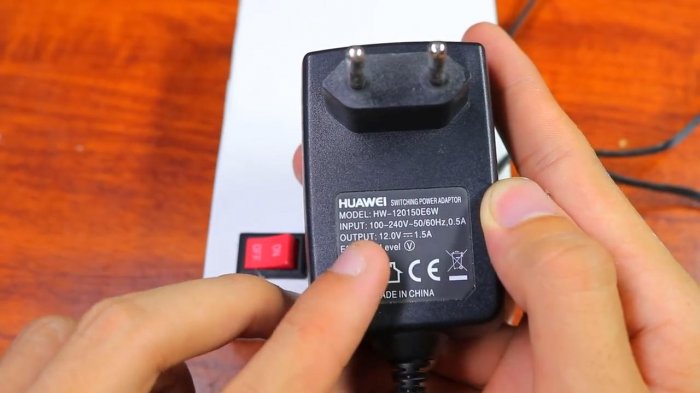

Заряжается устройство через адаптер на 12 В, подключаемый в разъем.
Как сделать Power Bank на 220 В

Как сделать Power Bank на 220 В

Это не совсем правильно как выяснилось. Аккумуляторы такого типа необходимо заряжать через специальную плату 3S платы BMS. Благодаря использованию такой платы не будет расхождения по напряжению между элементами в одной цепи.
Вот и все! Теперь розетка на 220 В будет у Вас в кармане!
Как сделать Power Bank на 220 В

Хочется напоследок заметить, что выход 220 В имеет высокую частоту порядка 800 Гц. Питать таким устройством нельзя асинхронные двигатели, трансформаторы и другую технику, которая требует точной частоты 50 Гц. А для запитки импульсных блоков питания ноутбуков, телевизоров, зарядных устройств вполне приемлемо.
