Данный программатор один из самых простых и распространенных. Он содержит минимум деталей и его легко повторить:

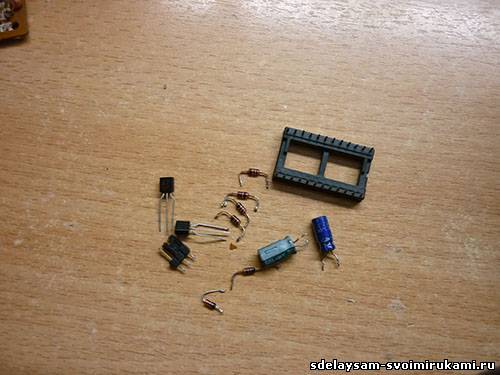

Для сборки нам понадобится:

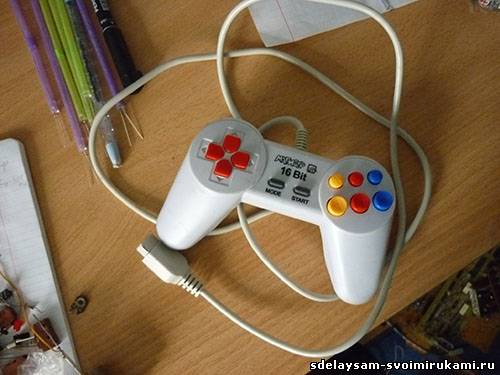

Если нет штекера к СОМ-порту, можно отрезать от джойстика от сеги:

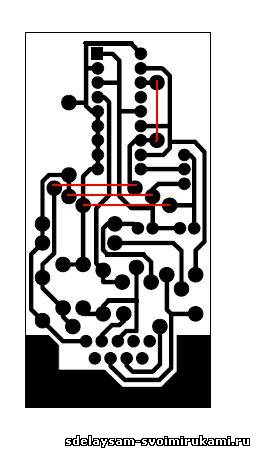

Делаем печатную плату


Расположение деталей:


Итак, наша плата готова, теперь припаиваем детали. Сначала перемычки, ну а потом уже детали:

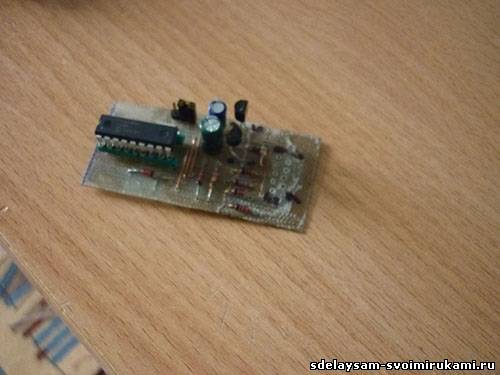

Здесь уже все детали припаяны и вставлен МК PIC16F628A

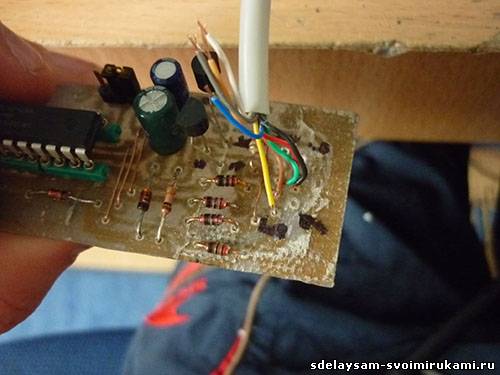

Завершающий этап: припаиваем наш СОМ-провод. Но перед тем как припаять придется прозвонить


Не используемые провода лучше отрезать во избежание замыкания
