За многие годы радиолюбительской деятельности я столкнулся с разными ситуациями. К примеру, нужен чуть более мощный транзистор, чем имеется в наличии. Выход из данного положения не сильно сложен. Достаточно добавить радиатор к такому транзистору и его мощность возрастет. Ведь как правило маломощные транзисторы в основном горят из-за перегрева и мощность их поэтому строго ограничена.
Так же очень часто я встречал такую ситуацию, когда производитель различной электроники разгоняет маломощные транзисторы на пределе, в результате они немного греются. Это тактика не надежная и рано или познано слабое звено даст о себе знать.
Чтобы этого избежать и выйти из трудной ситуации я покажу как сделать радиатор для мелких транзисторов.
Радиатор для маломощных транзисторов

Радиатор для маломощных транзисторов

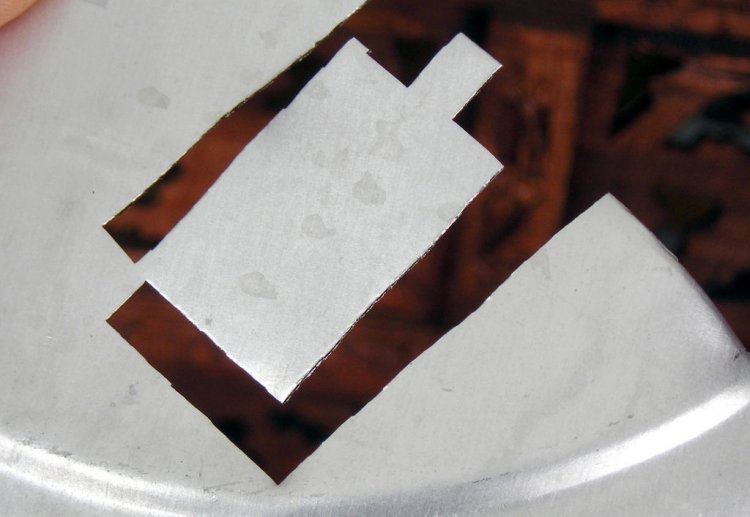

Для этого из куска жести, а лучше алюминия, вырезаем радиатор.
Радиатор для маломощных транзисторов

Радиатор для маломощных транзисторов

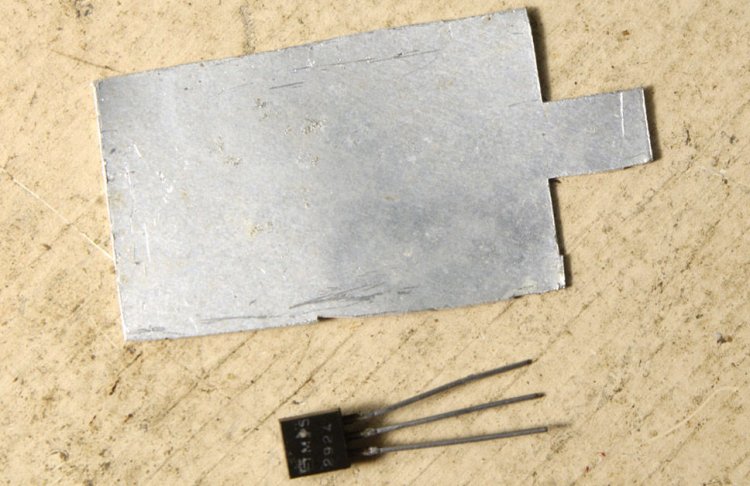

Вот так это все выглядит.
Радиатор для маломощных транзисторов

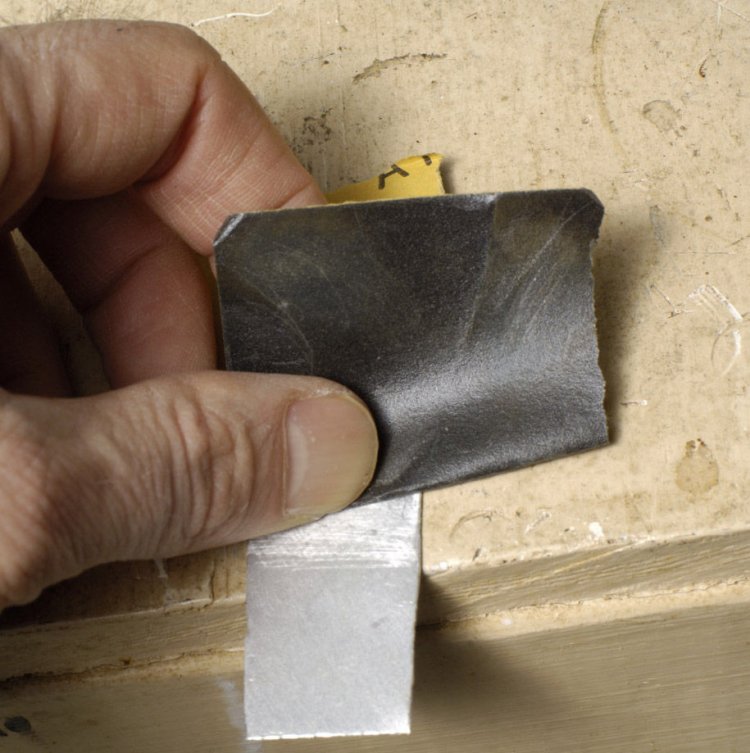

При наличии острых кромок зачищаем наждачной бумагой.
Радиатор для маломощных транзисторов

Ещё нам понадобиться теплопроводящая паста и кусочек термоусадочной трубки.
Радиатор для маломощных транзисторов

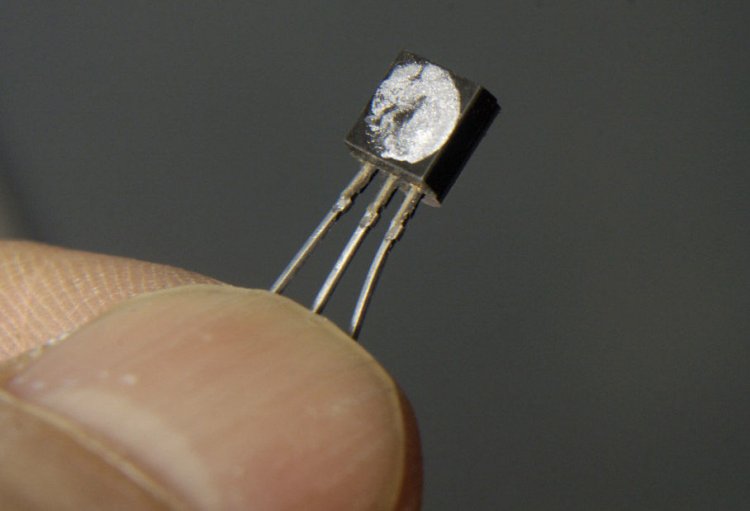

Итак, сборка. Мажем транзистор пастой, ту сторону, которая будет прилегать к радиатору.
Радиатор для маломощных транзисторов

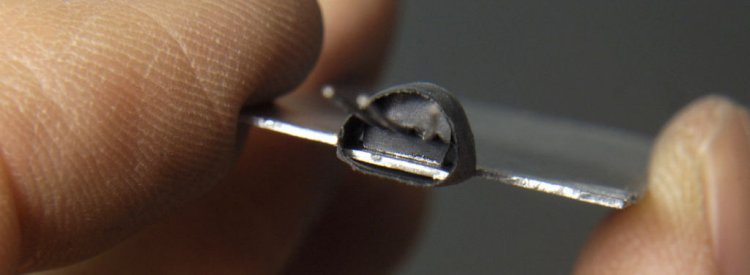

Одеваем трубку на радиатор и вставляем транзистор.
Радиатор для маломощных транзисторов

Радиатор для маломощных транзисторов

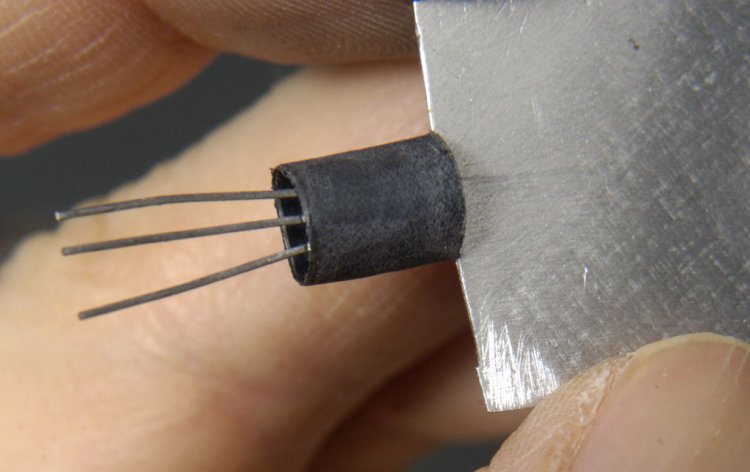

Обдуваем термоусадрку феном.
Радиатор для маломощных транзисторов

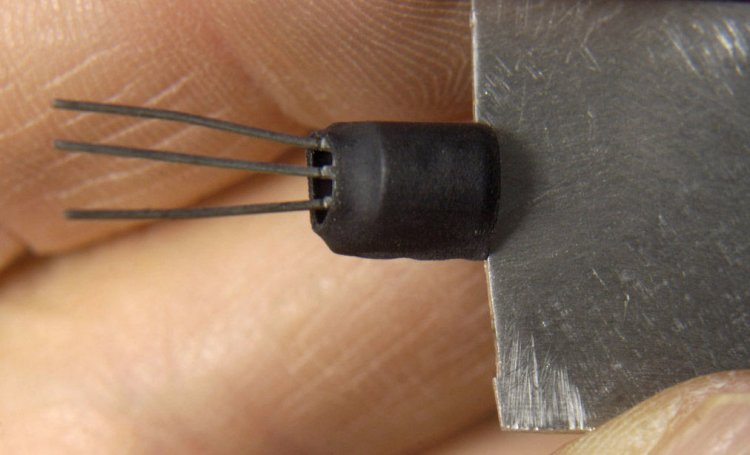

Радиатор готов. Его можно согнуть.
Радиатор для маломощных транзисторов

В результате такой нехитрой доработки мощность транзистора возросла почти в двое с 0,5-0,8 Вт до 1,2-1,8 Вт.
Чтобы доказать отличную работу, я поставил транзистор с радиатором под мощность 2.75 Вт. Он без проблем, с малым нагревом отработал 3 часа и не сгорел.
Конечно этот способ вас выручит, но если у вас есть возможно поставить более мощные транзисторы, которые предназначены для посадки на радиатор, то выбирайте их.
