Кофе - полезный и вкусный напиток, способный дать чувство бодрости. Некоторые вовсе не представляют себе начало дня без него.
Хотя на прилавках магазинов есть множество сортов растворимого кофе, настоящих ценителей этого напитка, такой продукт не совсем устраивает. Так, как основного бодрящего вещества - кофеина, в нем практически не остается, после обработки и вытяжки.
Поэтому, чтобы получить напиток с более качественными компонентами, необходимо иметь кофе машину, что не совсем доступно, или измельчать жареные зерна в кофемолке с последующим приготовлением их в турке на плите.
Этот вариант не новый и не требует больших денежных затрат. У многих остались советские кофемолки, и в магазинах бытовой техники появились импортные, более практичные аппараты для повседневного использования.
В современных кофемолках практически ничего не изменилось, по сравнению с их отечественными собратьями. Принцип работы остался тот же, единственное, что добавили – это электронное управление.
Если говорить о качестве изделий, то оно особо не блещет, поэтому устройство периодически нуждается в ремонтах разной сложности.
Вот, на фото кофемолка с проблемой в работе, то есть она ни как не реагирует ни на включение в сеть, ни нажатия на кнопки управления.
Ремонт кофемолки

Никаких коротких замыканий, треска и дыма с нее не было. Она просто перестала работать.

Приступим к разборке.

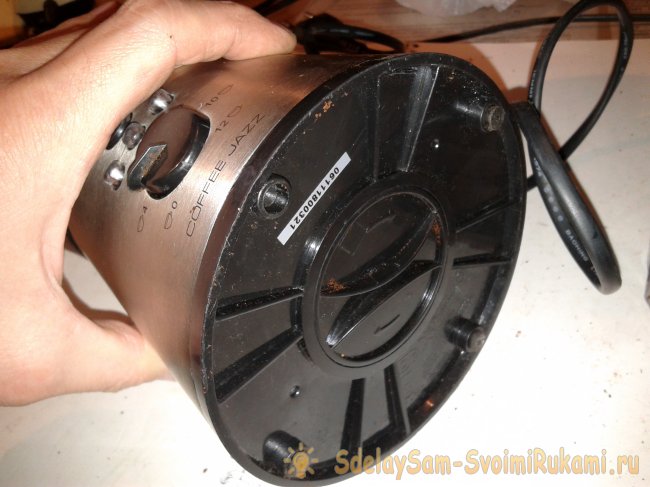

Кладем прибор на бок и обхватив пальцами движок регулятора, снимаем его.
Ремонт кофемолки

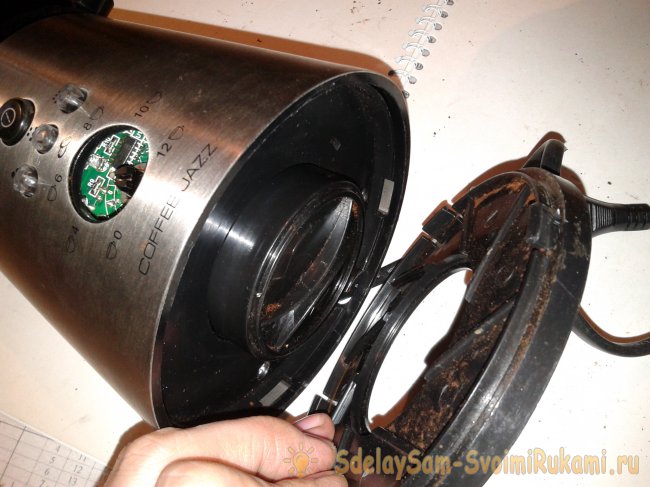

Далее, используя тонкую отвертку, снимаем с защелок днище.
Оно держится на четырех защелках и пазах в корпусе.
Ремонт кофемолки

В этой кофемолке есть катушка с ручкой для вращения с помощью которой, провод для удобства «прячется» внутрь корпуса. В связи с этим, питающий кабель имеет на днище вращающиеся контакты.
Ремонт кофемолки

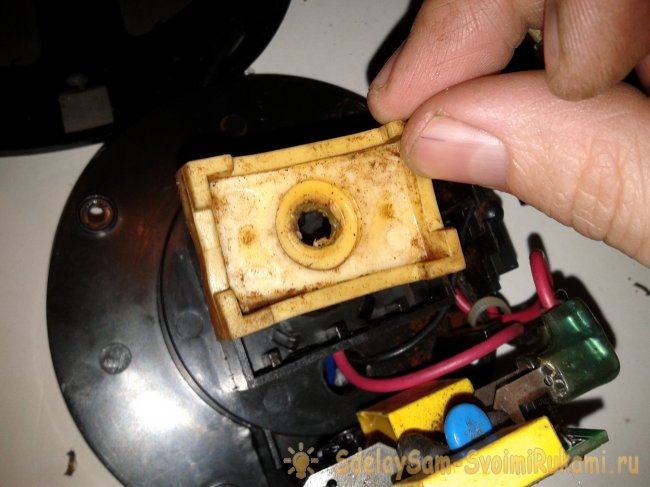

Эти контакты в виде блока, снимаются вместе с кабелем.
Ремонт кофемолки

Затем, откручиваем четыре винта крепления дополнительной подошвы.

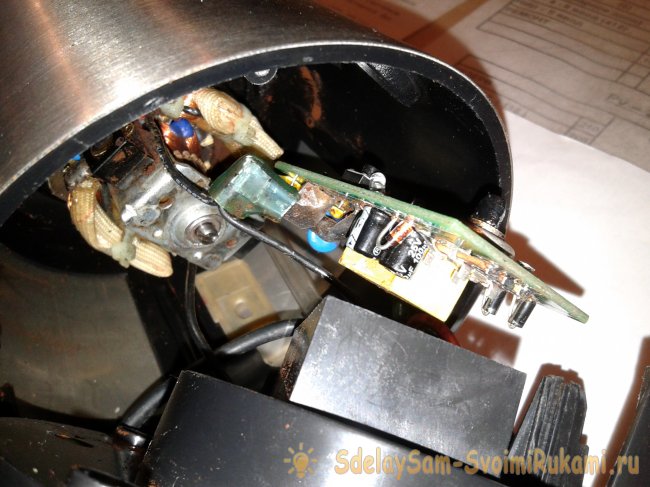

Сняв ее, можно увидеть сам двигатель, электронную схему и прочие необходимые для диагностики детали.
Ремонт кофемолки

Сразу хочется отметить крайнее неудобство осмотра и диагностики в целом, так как провода очень короткие и тонкие, а также все сделано компактно и сжато.
Ремонт кофемолки

В основном мешают провода, идущие на плату и один провод от двигателя.
Ремонт кофемолки

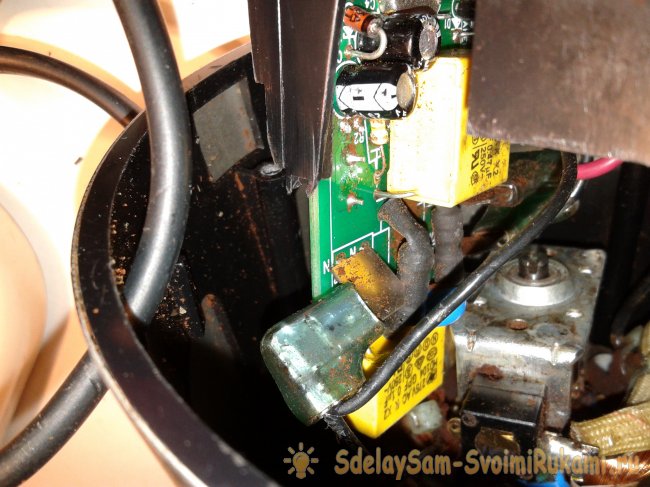

Чтобы продолжить работу, необходимо отсоединить провода от платы и это возможно сделать без паяльника, так как соединение выполнено на разъемах.
Но снять пальцами эти соединения не так-то просто, тут поможет отвертка с прямым наконечником.
Ремонт кофемолки

Ремонт кофемолки

Таким способом делаем и с остальными соединениями.
Ремонт кофемолки

Было бы неплохо зарисовать или сфотографировать перед снятием цвета проводов, где какой находится, чтобы при последующем соединении не перепутать.
Когда, провода будут сняты, электронную плату можно вытащить из корпуса и освободить доступ к двигателю.
Ремонт кофемолки

Ремонт кофемолки

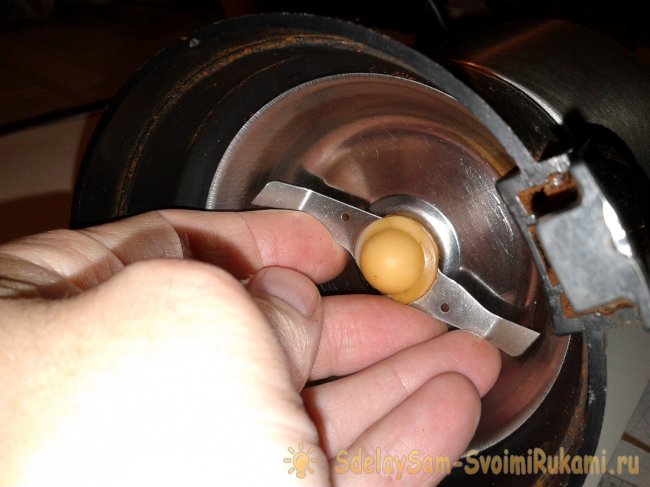

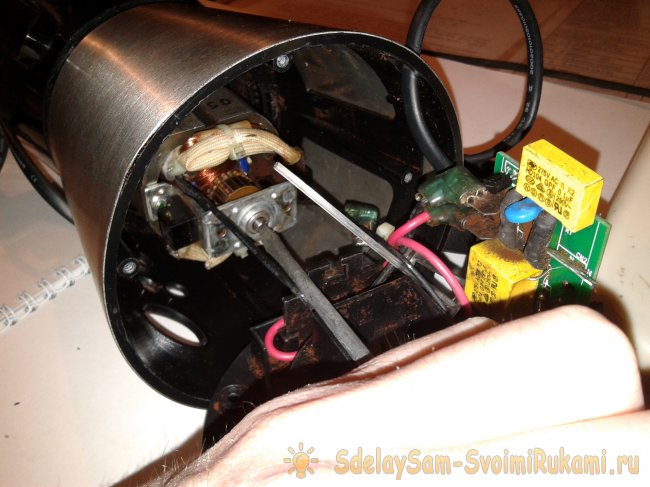

Мотор не получится вытянуть, пока на его оси закреплен нож. Накручен он против часовой стрелки, так как резьба здесь левая. Поэтому, откручивать нож следует по часовой стрелке, а чтобы зафиксировать ось двигателя, вставляем отвертку в специальную прорезь, как показано на фото.
Ремонт кофемолки

Ремонт кофемолки

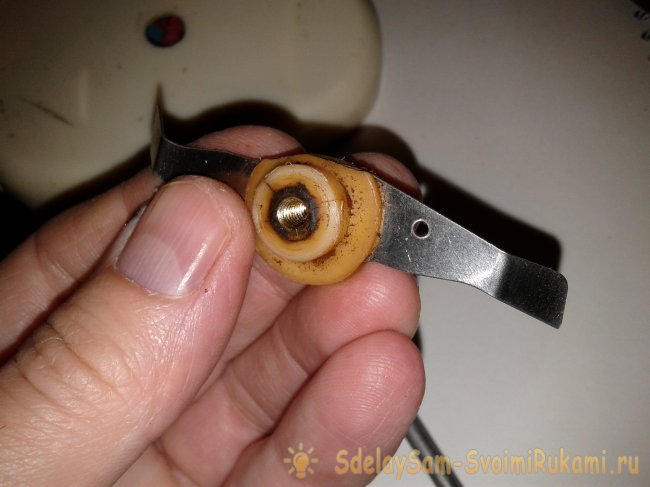

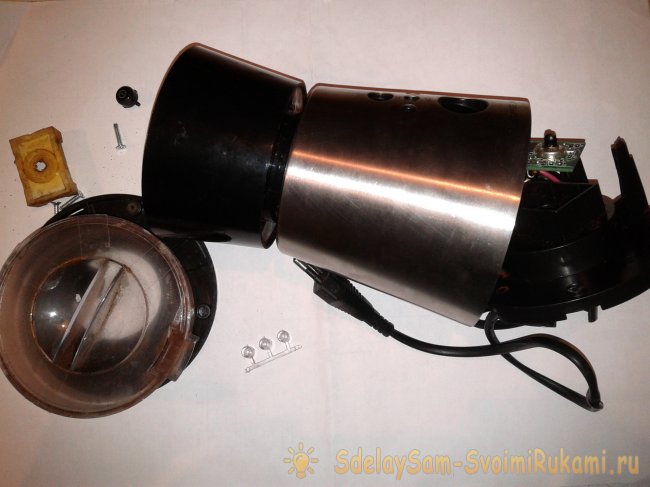

Как только нож снимется, двигатель легко выйдет из корпуса наружу.
Ремонт кофемолки

Ремонт кофемолки

Ремонт кофемолки

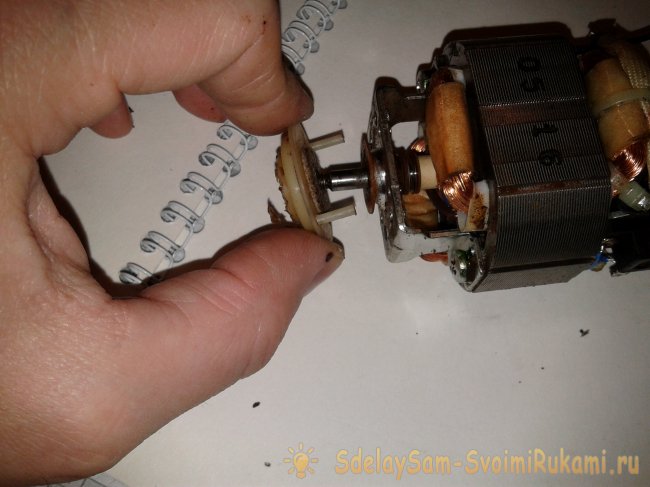

Теперь снимаем с ротора дополнительные детали, запоминая последовательность их установки.
Ремонт кофемолки

Ремонт кофемолки

Ремонт кофемолки

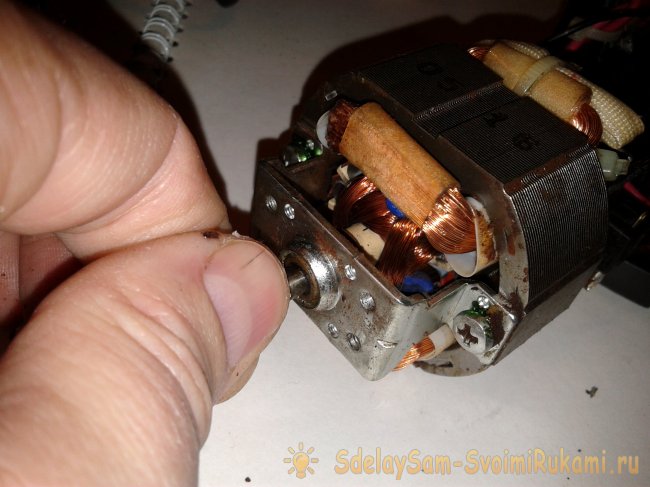

Пробуем прокрутить ротор мотора пальцами. Если вращение проходит туго, то необходимо разобрать двигатель, протереть и смазать трущиеся детали.
Ремонт кофемолки

В нашем случае ротор свободно вращается, но дополнительная смазка не помешает. Сделать это можно не разбирая мотор.
Ремонт кофемолки

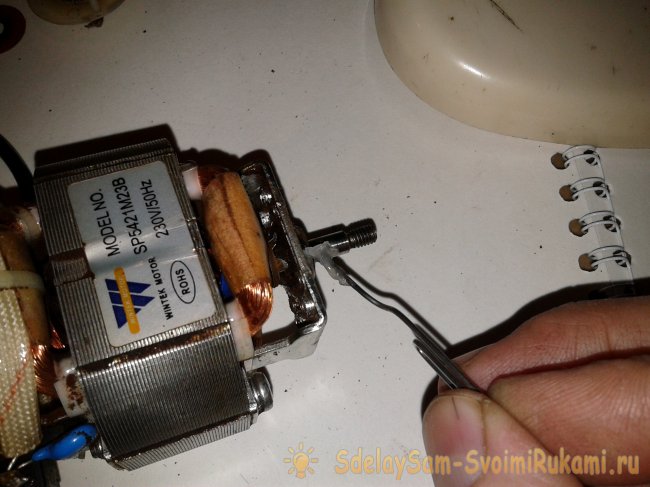

Берем на кончик отвертки смазку, и наносим ее на ось, рядом с подшипником. Далее, двигаем ось ротора сверху вниз. Таким образом, часть смазки попадет внутрь втулки. Это придаст лучшего скольжения, что совсем не помешает, тем более есть возможность это сделать.
После этого, проверяем длину щеток коллектора. Если они короткие и практически выпадают из вставок, то их следует заменить.
Далее, переходим к проверке целостности шнура и питающего разъема.

Ремонт кофемолки

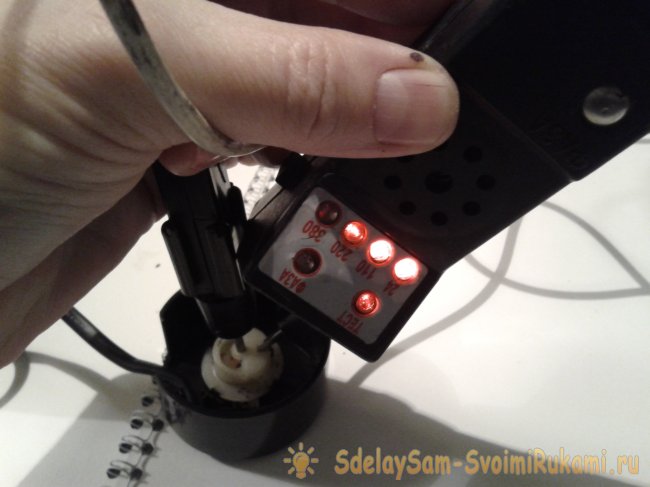

Для этого отсоединяем его от подошвы и включаем вилку в сеть. С помощью указателя напряжения или вольтметра переменного тока замеряем напряжение на контактах. Как это делать, видно на фото.
Ремонт кофемолки

Ремонт кофемолки

Указатель показывает 220 вольт, значит шнур и разъем в порядке.

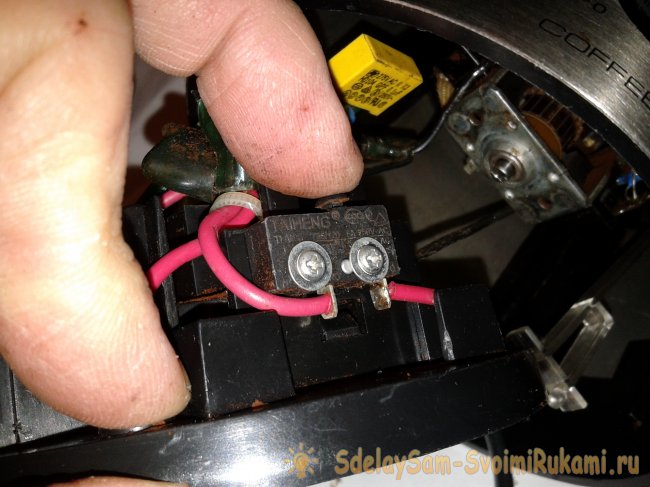

Теперь, проверяем работу переключателя защиты от случайного включения. Во время работы кофемолки, закрытая ее крышка давит на стеклянный шток, который в свою очередь надавливает на переключатель и замыкает его контакты.
Поэтому, соединяем концы прибора с выводами переключателя и нажимаем на его кнопку.
Ремонт кофемолки

При нормальной работе, прибор покажет замыкание. Если его не будет, значит дело в нем, то есть замены не избежать.

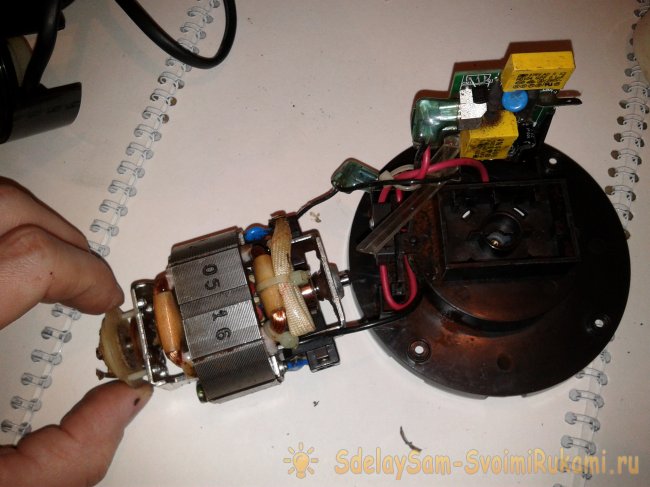

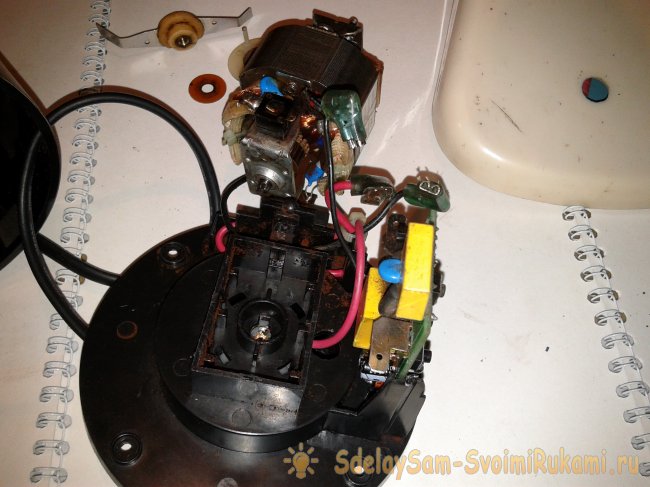

Теперь переходим к проверке двигателя. Вставляем плату в специальные пазы, а двигатель кладем рядом на бок.
Ремонт кофемолки

Также, вставляем питающий разъем со шнуром на свое место (в днище корпуса) и включаем вилку питания в сеть.

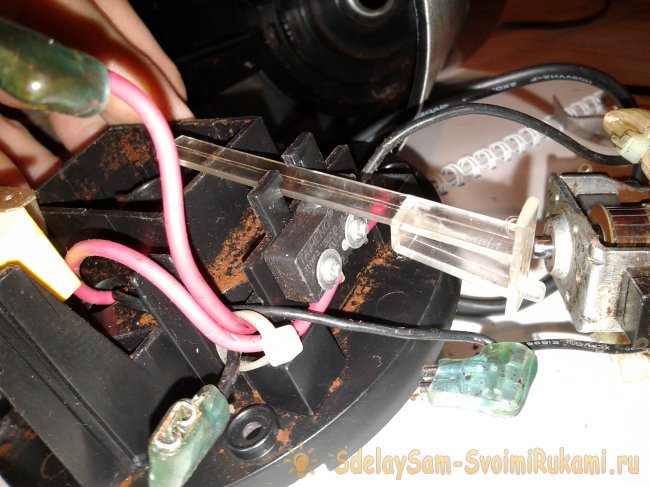

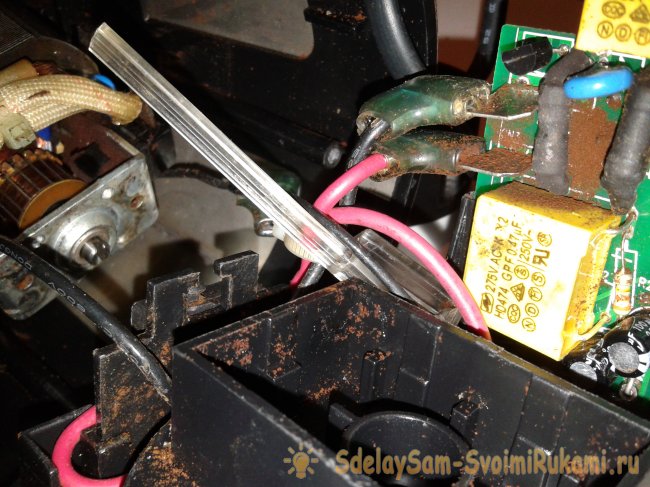

Еще нужно, чтобы контакты переключателя на момент проверки были замкнуты, сделать это можно вставив пластмассовый шток, таким образом, как на фото.
Ремонт кофемолки

Можно конечно кнопку и пальцем придержать на момент пуска, но это не совсем безопасно в случае короткого замыкания обмотки двигателя.

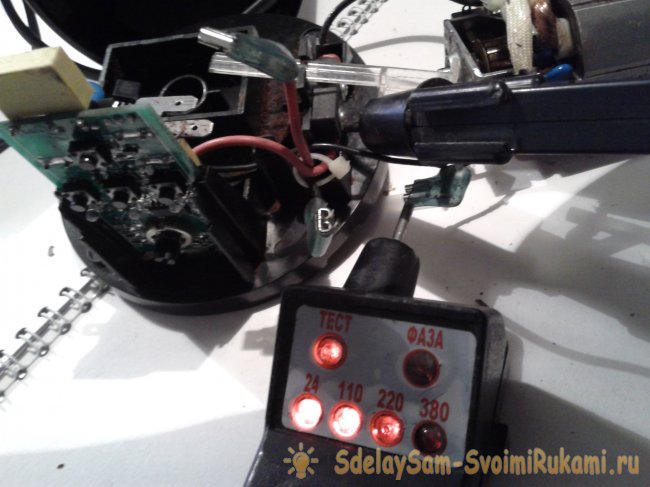

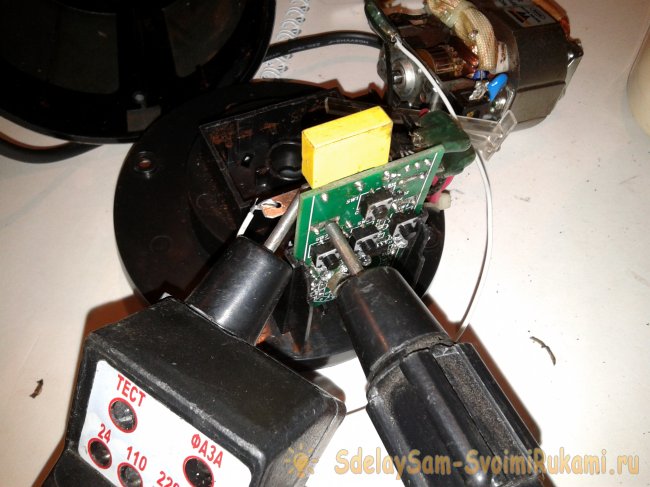

Чтобы теперь проверить, приходит ли напряжение на двигатель и плату, один конец указателя соединяем с общим проводом, а другой с выводом переключателя.
Ремонт кофемолки

Указатель должен показать присутствие напряжения, как на фото.
Если напряжения нет, то проблему следует искать в питающем разъеме подошвы.
Отсоединяем вилку электропитания от сети.
Когда мы проверили присутствие напряжения, и оно есть, соединяем разъемы с соответствующими контактами па плате.
Ремонт кофемолки

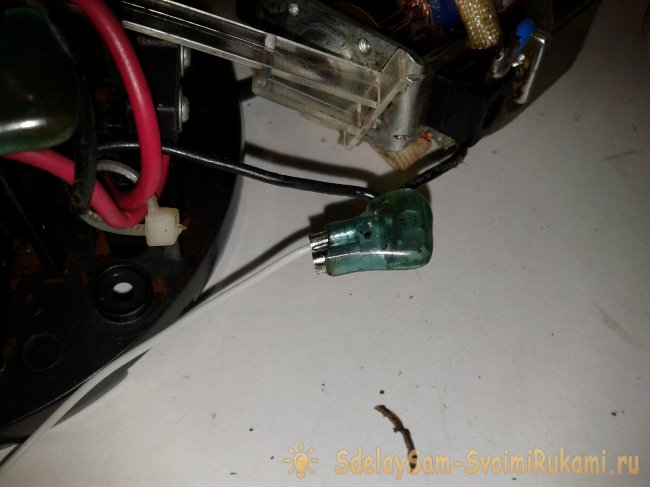

Тот, который идет от двигателя и на плату (общий), соединяем куском медного провода, от разъема к соответствующему контакту. Это необходимо сделать для того, чтобы двигатель можно было проверить в лежачем положении, так как это удобней и безопасней.
Ремонт кофемолки

Когда цепь собрана, включаем вилку питания в сеть, и аккуратно придерживая двигатель, нажимаем на кнопку выбора степени помола (одну из трех).
Должен засветиться один из светодиодов на плате управления. Далее, нажимаем кнопку пуск.
Двигатель не вращается, но при шевелении одного из разъемов на плате, вращение периодически появлялось и пропадало.
Это был именно тот разъем, где мы соединили двигатель с платой, посредством провода.

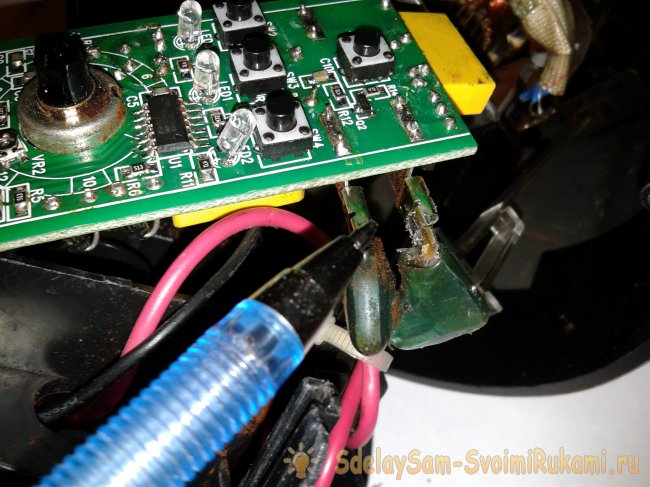

Последующая проверка цепи этого участка показала, что в месте пайки штекера, на плате образовались микротрещины и хорошего контакта, соответственно не было. Прибор не показывал цепи, от штекера до места его пайки на плате.
Ремонт кофемолки

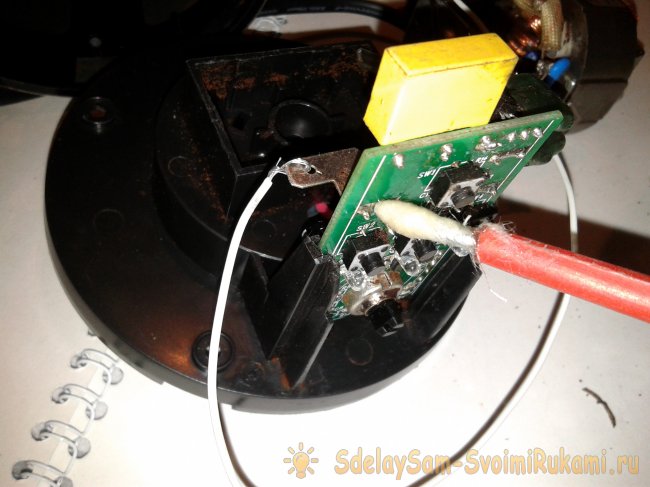

Проблема была решена, пайкой этого места, также желательно пропаять и два другие штекера, используя флюс и олово.
Ремонт кофемолки

Очень хорошие результаты дает флюс, изготовленный из 30% измельченной канифоли и 70% спирта. Он хорошо чистит место пайки, и с его помощью соединение получается достаточно надежным.
Ремонт кофемолки

Ремонт кофемолки

Ремонт кофемолки

При сборке, отсоединяем все провода от двигателя, находим и устанавливаем на свое место резиновую прокладку. Она должна установится точно в указанное место.
Ремонт кофемолки

Ремонт кофемолки

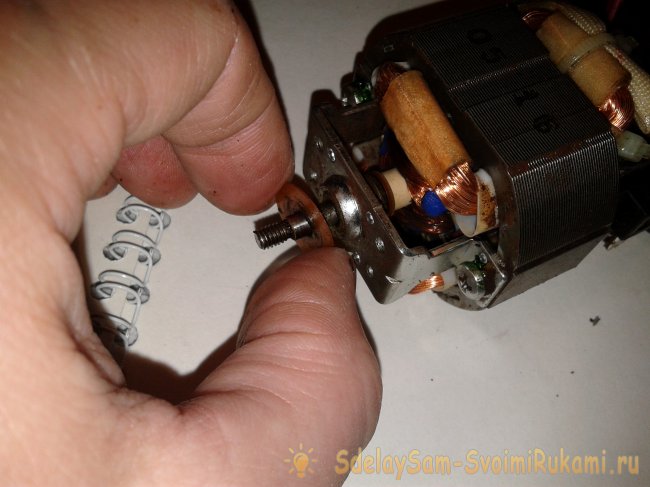

Далее, надеваем на ось двигателя шайбы и латунную втулку.
Ремонт кофемолки

Ремонт кофемолки

Теперь, пытаемся вставить двигатель в корпус кофемолки не оборвав провода, и чтобы его ось вышла в отверстие рабочей чаши.
Ремонт кофемолки

Ремонт кофемолки

Когда это получилось, придерживая правой рукой двигатель, накручиваем против часовой стрелки рабочий нож.
Ремонт кофемолки

Теперь двигатель держится на своей оси сверху, а снизу его следует зафиксировать подошвой с резиновой прокладкой.
Перед тем, как надеть нижнюю часть, необходимо соединить все три разъема на плате. Сделать это неудобно, но возможно.
Также, вставляем в соответствующие отверстия корпуса, кнопку «СТАРТ/СТОП» и стеклянные колпаки индикатора режимов работы.
После этого, выровняв корпус двигателя примерно под посадочное место прокладки,- надеваем поддон.
Ремонт кофемолки

Ось резистора регулировки времени помола, должна находиться примерно по центру отверстия в корпусе аппарата.
Ремонт кофемолки

Далее, фиксируем нижнюю часть корпуса кофемолки пластмассовой подошвой.
Ремонт кофемолки

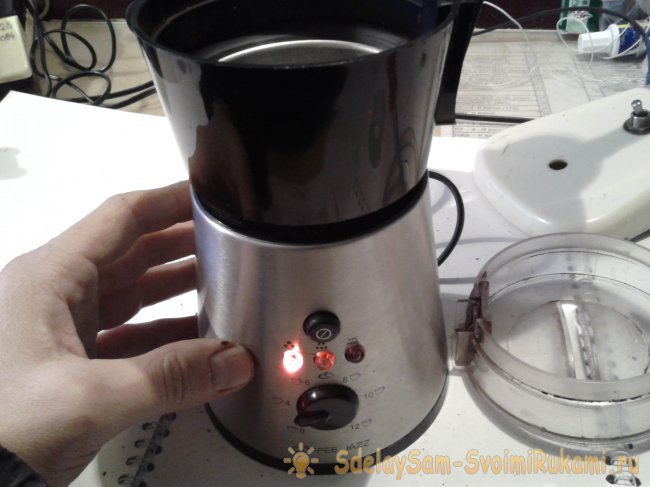

Надеваем речку регулятора, и включив кофемолку в сеть, проверяем работу электроники. Для этого надеваем крышку или нажимаем на шток защитного переключателя пальцем, и пробуем выбрать режим работы.
Ремонт кофемолки

Ремонт кофемолки

Ремонт кофемолки

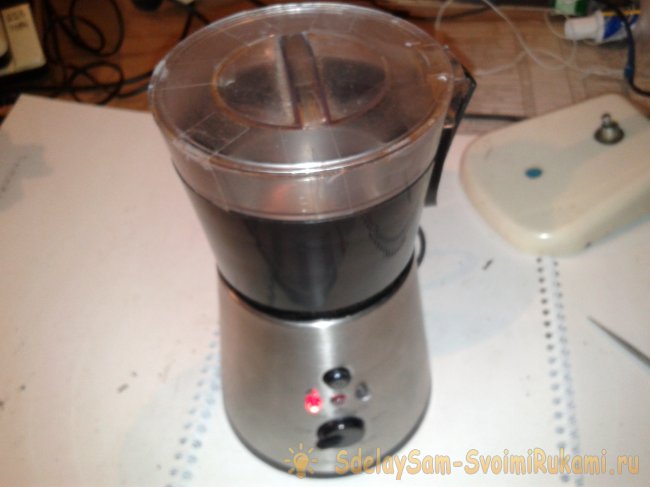

Разные режимы работы должны подсвечиваться соответствующими светодиодами.
Выбрав режим, нажимаем кнопку «ПУСК».
Ремонт кофемолки

Кофемолка должна проработать определенное время и самостоятельно отключится. Время работы зависит от степени помола. Чем он крупнее, тем меньше времени это занимает.
На этом ремонт окончен и теперь можно снова наслаждаться вкусом любимого напитка.
