Выпить чашку горячего чая или кофе всегда приятно и полезно, особенно когда за окном холодно или идет дождь. Некоторые, вообще не могут себе представить начало дня без чашки бодрящего кофе.
Ну а нагреть воду для этих напитков, поможет электрический чайник, и без него никак. Если конечно у вас нет под рукой газовой плиты, или дорогостоящей кофеварки.
Поэтому поломка электрочайника может негативно отразится, как на производительности работ, так и качестве всей жизни таких людей.
Стоит заметить, что именно электрочайники занимают основное, лидирующее место, как приборы для подогрева воды на рабочих местах.
Поэтому было бы полезно знать основные возможные поломки чайников и методы их устранения.
Один такой чайник будет рассматриваться в этой статье.
Ремонт электрочайника

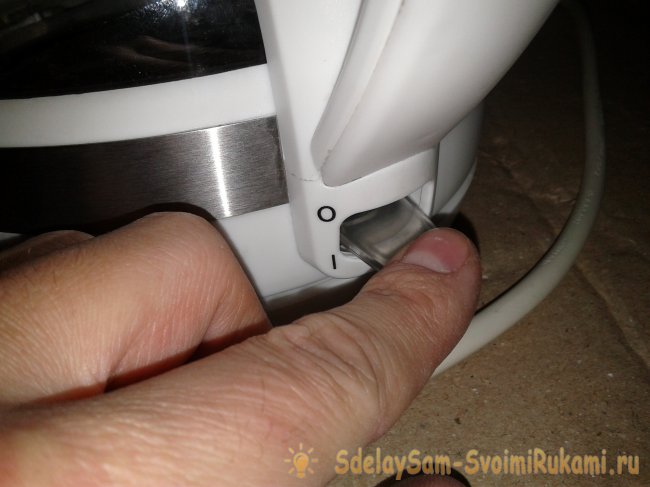

В один прекрасный день этот прибор перестал нагревать воду, притом рычажок включения упорно не хотел становиться в положение «включено».
Ремонт электрочайника

При попытке это сделать, его просто отбрасывало в положение «отключено», то есть он работал как обратная пружина. Также при принудительном удержании рычага во включенном положении ничего не происходило. Не грел нагреватель, не светился индикатор работы аппарата. Индикатором в этом типе чайника выступает синяя светодиодная подсветка стеклянной чаши.
Прозвонка шнура и подставки ничего не дала, они оказались исправны.
Ремонт электрочайника

Но это было не так важно, ведь понятно было, что проблема на 90% в рычаге отключения и его деталях. Ведь именно его контакты принимают основной «удар» электрической дуги при отключении прибора.
Итак, можно приступать к разборке. Для этого достаточно иметь крестовую отвертку.
Ремонт электрочайника

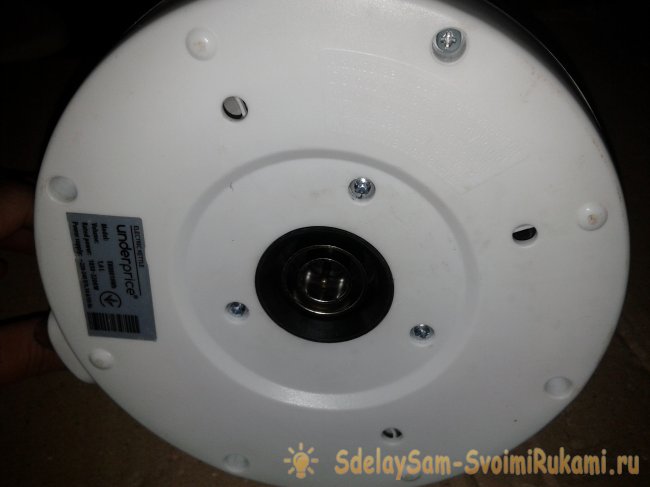

Кладем чайник на бок или дном вверх и откручиваем все винты по периметру подошвы.
Ремонт электрочайника

Это три винта внутри круга и четыре снаружи.
Ремонт электрочайника

Складываем винты отдельно по типу, чтобы при сборке не испортить уже нарезанную ими резьбу в теле чайника, используя не тот винт.
Далее, чтобы добраться до боковых винтов, которые так же удерживают днище чайника, необходимо чем-то острым (отвертка, нож), подковырнуть накладку снизу и слегка потянуть ее на себя, освободив тем самым защелки.
Ремонт электрочайника

Ремонт электрочайника

Так, будет возможен свободный доступ к этим винтам.
Отводим накладку слегка в сторону, и откручиваем скрытые винты крепления.

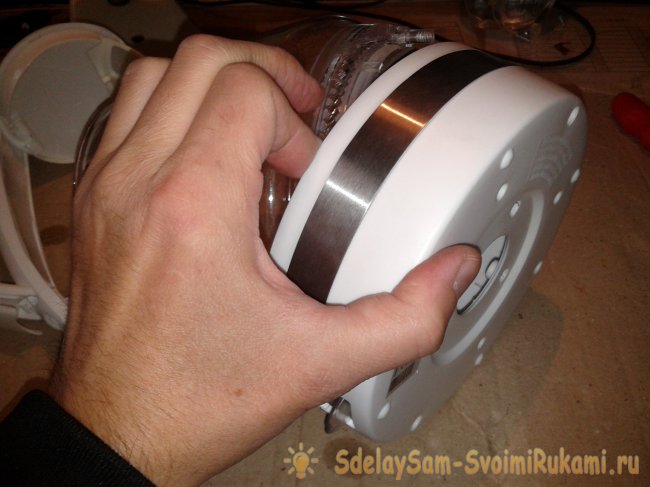

После, обхватив рукой нижнюю часть чайника, аккуратно снимаем ее, продев через «лапку» выключателя.
Ремонт электрочайника

Ремонт электрочайника

На самой подошве никаких элементов, требующих отсоединения нет, поэтому она снимается и откладывается в сторону.
Ремонт электрочайника

Ремонт электрочайника

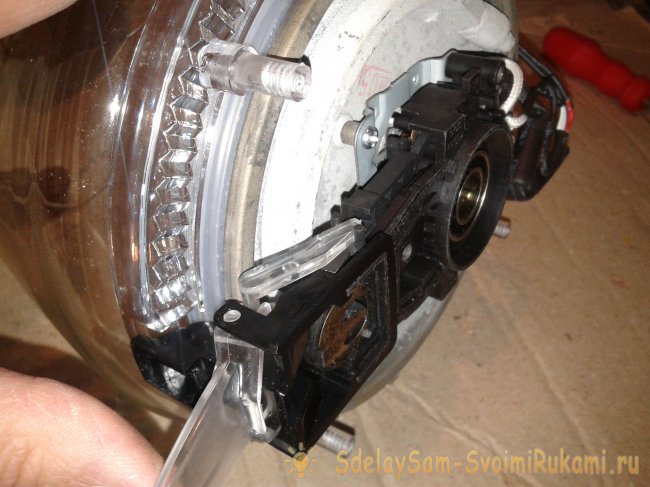

Теперь, можно увидеть всю «начинку» нашего чайника, а также добраться до необходимых узлов для диагностики и ремонта.
Ремонт электрочайника

От электрического модуля отходят две пары тоненьких проводов с которыми следует быть максимально осторожными. Они питают два светодиода подсветки стеклянной чаши и при частом изгибе могут быть значительно повреждены. Поэтому, снимая и осматривая данный модуль, желательно стараться лишний раз не перегибать эти места.
Ремонт электрочайника

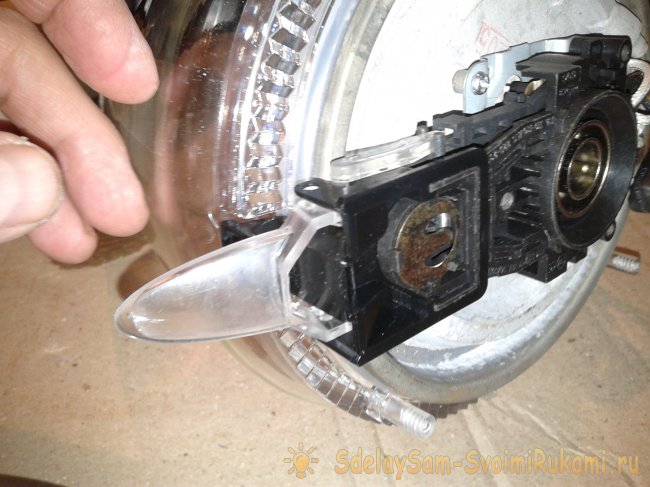

Далее, смотрим на ручку управления выключателем. От нее отходит несколько рычагов, которые воздействуют на контакты, тем самым совершая включение и отключение последних.
Ремонт электрочайника

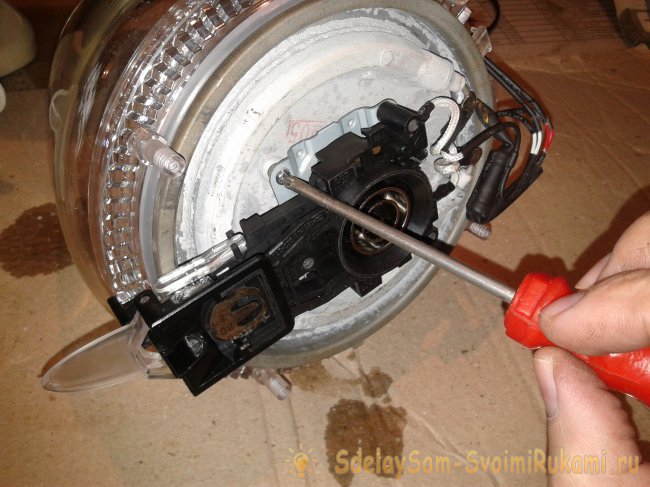

В любом случае, чтобы добраться еще дальше и произвести тщательный осмотр контактов, необходимо открутить винты крепления модуля и снять его.
Ремонт электрочайника

Ремонт электрочайника

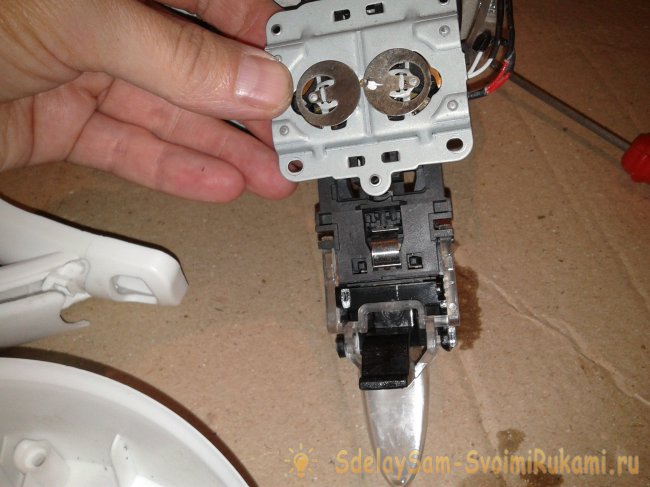

Снизу модуля находятся биметаллические пластины, которые соприкасаясь с нагревательным элементом, совершают автоматическое отключение прибора от сети, при закипании или перегреве.
Ремонт электрочайника

От пластин отходит керамический стержень, он то и давит на контакты при прогибе биметалла, тем самым разрывая цепь.
Ремонт электрочайника

Первая пластина отключает контакт при закипании, вторая - при сильном перегреве подошвы, например, когда в чайнике нет воды, или при поломке первой пластины.
Ремонт электрочайника

Внимательно осматривая первые пластины с контактами, было замечено, что они подгоревшие.
Ремонт электрочайника

Также при попытке соединить контакты, путем включения рычага управления, было замечено, что этого не происходит из-за недостаточного изгиба контактных пластин.
Делая это отверткой напрямую, стало понятно, что подвижные пластины стали неподвижными, из-за расплавившейся пластмассы, которая стекая, образовала выпуклость между нижним и верхним контактами, препятствуя их соединению.
Ремонт электрочайника

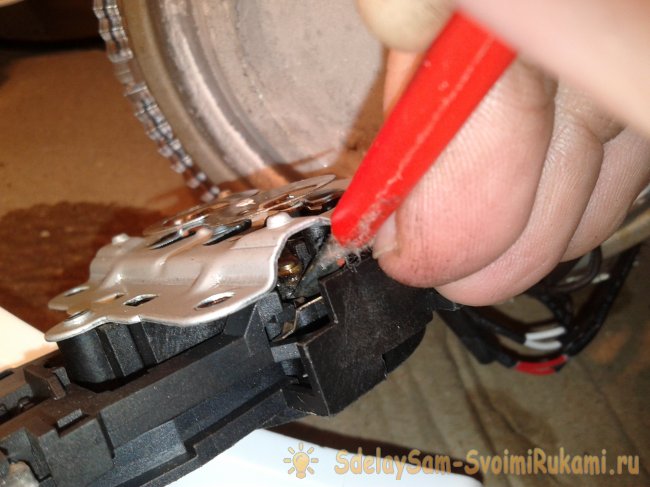

С помощью тонкой отвертки, выпуклость была удалена, а контакты зачищены тонким ножом.
Ремонт электрочайника

Ремонт электрочайника

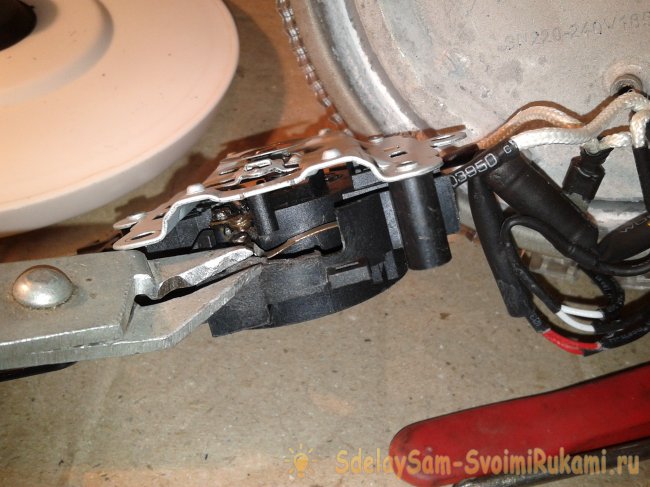

Чтобы удобно было зачищать, можно кусачками откусить пластмассовый бортик напротив контактов. Это даст возможность и в дальнейшем производить зачистку без особых усилий и помех.
Ремонт электрочайника

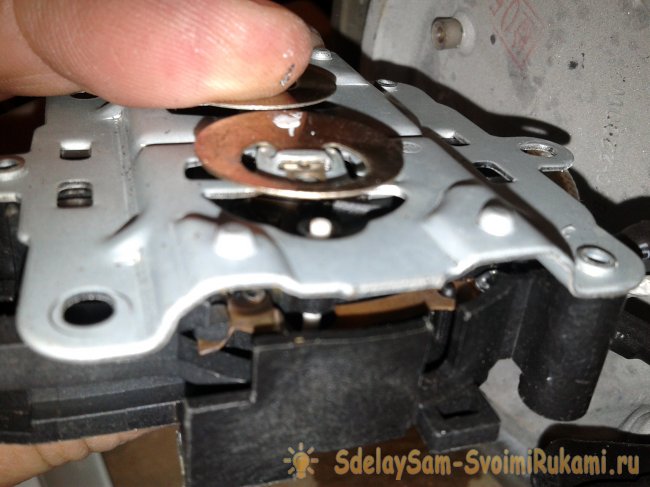

Если подвижный контакт при включении все же не соединяется с неподвижным, нужно немного опустить второй. Сделать это будет удобно, предварительно сняв биметаллическую пластину, сдвинув ее слегка в сторону.
Ремонт электрочайника

Ремонт электрочайника

Далее, кладем модуль на ровную поверхность и наставив сверху на контакт жало отвертки, делаем несколько коротких ударов рукой по ее рукоятке.
Ремонт электрочайника

После чего, проверяем тестером замыкание при включении.
Кстати, делать это можно соединив концы тестера с двумя кольцевыми контактами на соединительной розетке. Центральный штырь - это «земля» или корпус чайника. При включенном выключателе и рабочем нагревателе - эти контакты должны звонится накоротко.
Ремонт электрочайника

Если соединение прибор не показывает, повторяем процедуру изгиба еще раз, пока не будет надежное замыкание контактов.
Не стоит сильно бить молотком по рукоятке отвертки, иначе можно просто сломать пластину и потерять последнюю надежду вернуть чайник к жизни.
На момент изгиба можно вытащить керамический стержень, чтобы случайно не сломать его. После, нужно вставить его обратно и установить пластину.
Теперь, прикручиваем модуль к подошве нагревателя и устанавливаем чайник на подставку. Набрав в чайник немного воды, включаем вилку в розетку, а выключатель в положение «включено».
Ремонт электрочайника

Ремонт электрочайника

Ремонт электрочайника

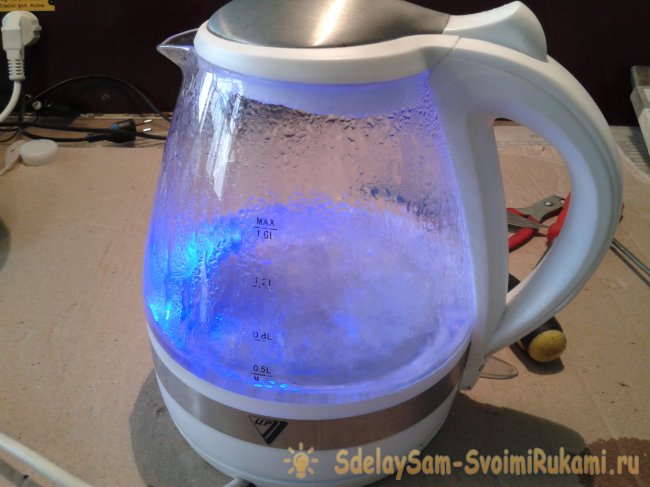

Если все сделано правильно, происходит закипание воды под синюю декоративную подсветку.
Ремонт электрочайника

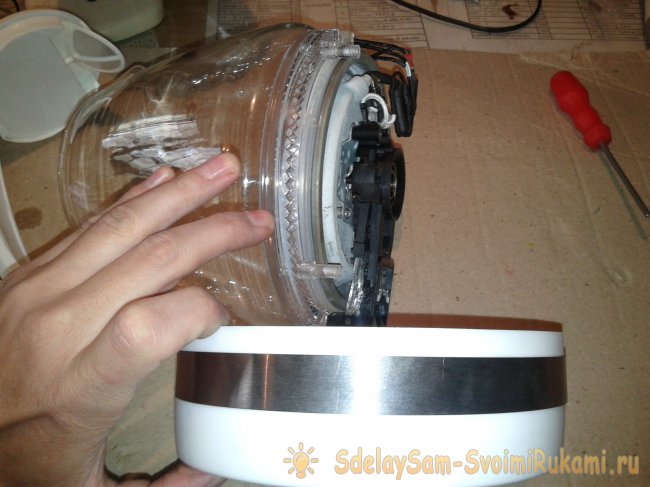

Далее, отключаем вилку и продев стеклянный рычаг через вырез в корпусе, ставим пластмассовую подошву на свое место.
Ремонт электрочайника

При установке, очень важным моментом является правильная состыковка этих двух частей. Как показано на фото, когда нижняя часть якобы вставлена, нужно пальцем надавить на выемку вверху рычага.
Ремонт электрочайника

Происходит щелчок, и две части состыковываются правильно и окончательно. Если этого не сделать, при окончании сборки, кнопка включения снова не будет включаться, потому что система рычагов будет упираться в подошву и не давать ей ход. Придется снова разбирать весь чайник, что очень нежелательно.
Теперь, устанавливаем рукоятку.
Ремонт электрочайника

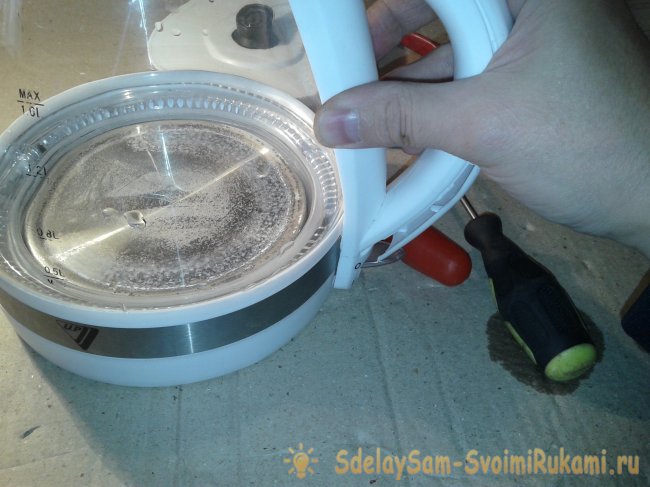

Первое, что нужно сделать - это попасть верхней частью стеклянной чаши в паз между рукояткой и верхней крышкой.
Далее, прижимаем рукоятку к корпусу.
Ремонт электрочайника

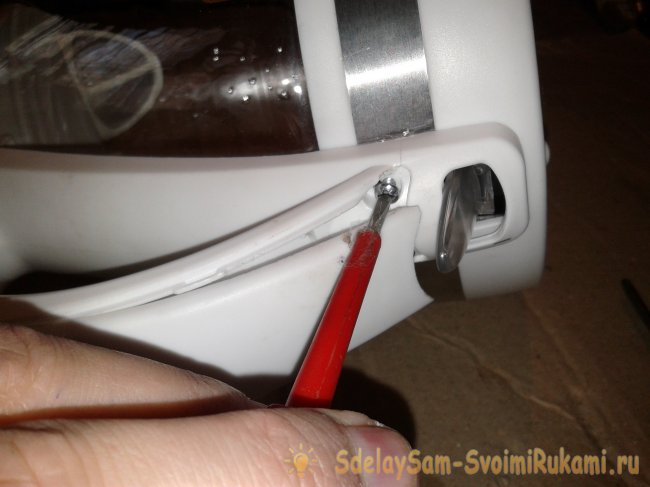

С помощью винтов под накладкой, закрепляем рукоятку.
Ремонт электрочайника

Защелкиваем накладку и проверяем плотность соединения стеклянной и пластмассовой части по всей окружности чаши.
Ремонт электрочайника

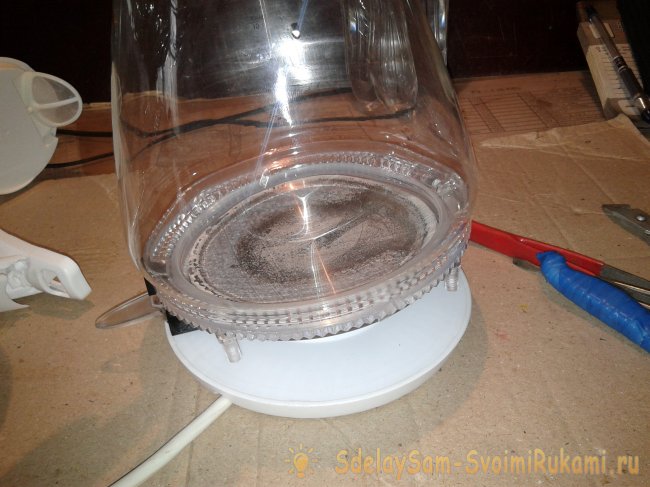

Если все правильно и плотно соединилось и нет зазоров, переворачиваем чайник и зажимаем винты на подошве.

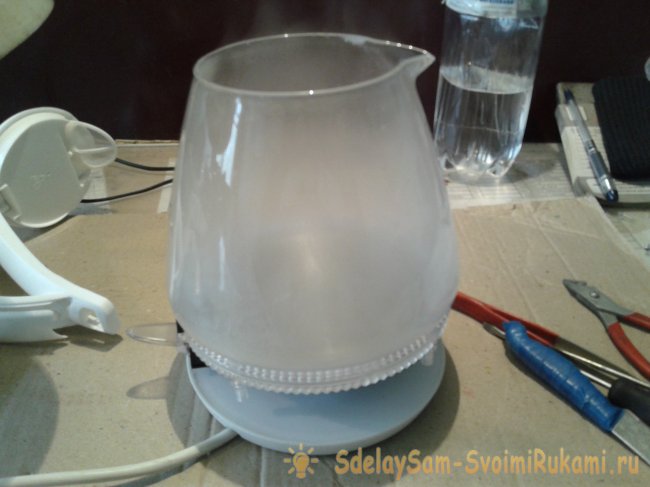

Доливаем в чашу воды и повторно включаем чайник.
Ремонт электрочайника

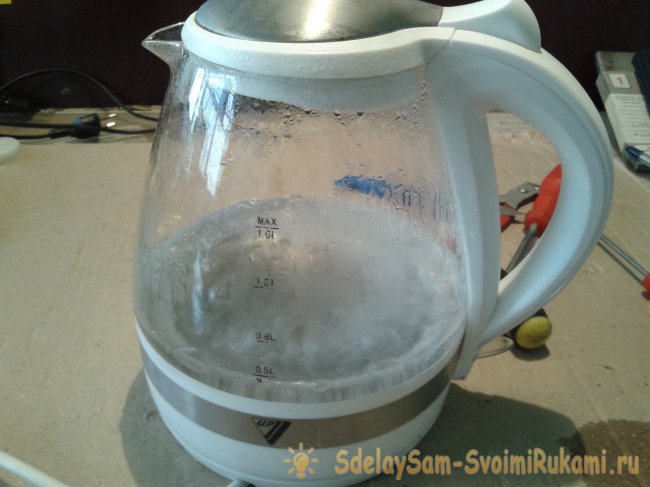

На фото видно, что прибор работает, и вода закипает.
Ремонт электрочайника

Также, чайник должен сам отключится. Так и происходит.
Ремонт электрочайника

Можно считать, что ремонт прошел успешно и этот замечательный прибор еще не раз порадует своих хозяев бодрящим, согревающим напитком.
