Этот воздушный поршневой компрессор очень просто в изготовлении и повторить, при желании, его сможет каждый. Компрессор может быть использован для надувания шариков, для каких-нибудь химических экспериментов, где требуется создавать пузырьки воздуха в жидкости, как компрессор для аквариумных рыбок и т п.
Как сделать воздушный компрессор

Что потребуется для изготовления компрессора?


  • Мотор с редуктором 12 В - самая дефицитная часть, его можно купить тут - aliexpress
  • Несколько велосипедных спиц.
  • Два клапана-ниппеля от велосипеда.
  • Источник питания 12 В, его можно купить тут, если его вдруг у вас нет - aliexpress

Мотор-редуктор на 12 вольт постоянного, с частотой вращения 300 об./мин.
Как сделать воздушный компрессор

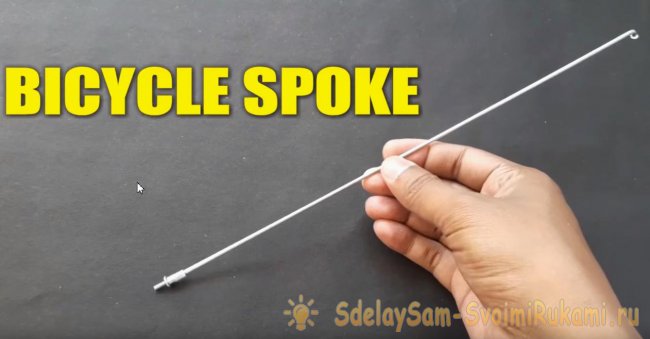

Велосипедная спица.
Как сделать воздушный компрессор

Изготовление


Итак, если вы собрали все компоненты, но можем приступать к изготовлению нашего компрессора.
Загнем спицу на конце под прямым углом.
Как сделать воздушный компрессор

Кусачками откусим спицу с другой стороны, чтобы у нас получилась вот такая делать Г-образной формы.
Как сделать воздушный компрессор

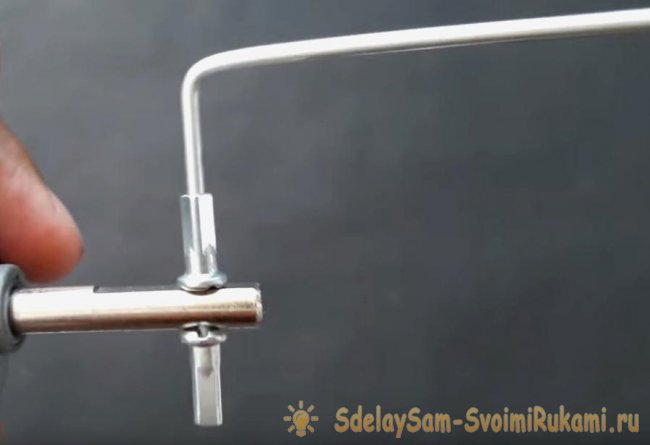

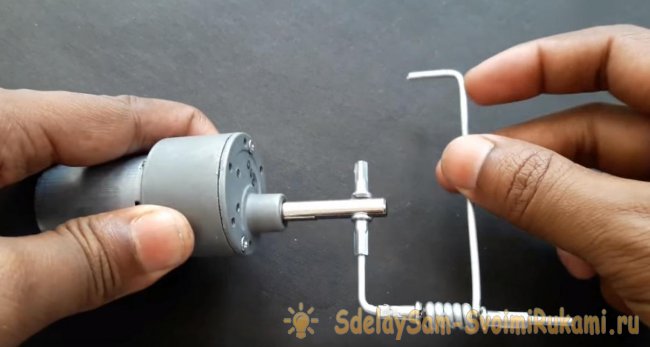

Резьбовую часть спицы вставляем в отверстие вала мотор-редуктора. Отверстие там было изначально. Второй запорной гайкой от другой спицы фиксируем, затягивая плоскогубцами.
Как сделать воздушный компрессор

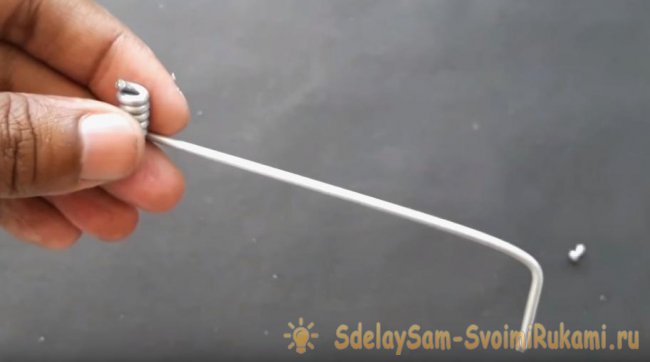

Затем берем две спицы и одну накручиваем на другую. Вынимаем внутреннюю спицу, откусываем часть навиваемой спицы. Вот что должно получиться.
Как сделать воздушный компрессор

Откусываем на расстоянии примерно 10 см и делаем загиб.
Как сделать воздушный компрессор

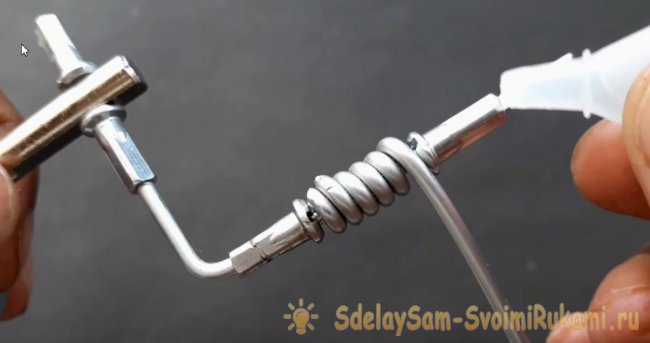

Далее эту завитушку одеваем на деталь, которую сделали ранее на мотор-редуктор. Ограничители сделали из запорных гаек от спиц. Фиксируем гайки супер клеем. У нас получился подвижный узел. Это поршневой рычаг, который будет толкать поршень компрессора.
Как сделать воздушный компрессор

Как сделать воздушный компрессор

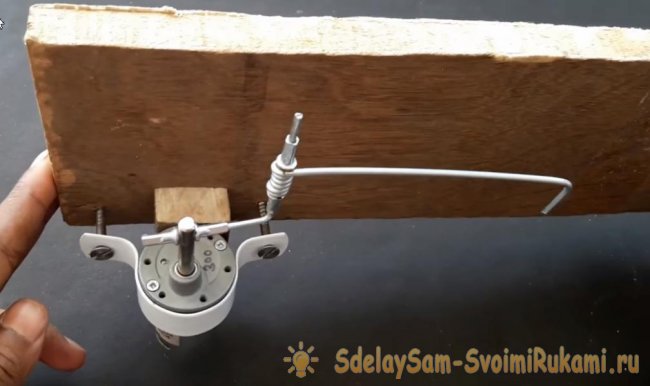

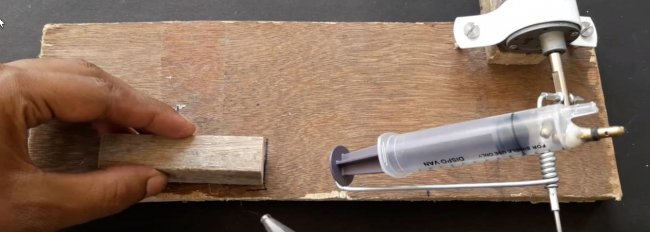

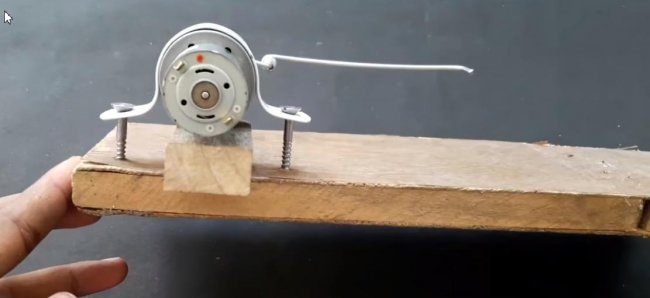

Возьмем кусок деревянной доски и прикрепим мотор с редуктором и нашей кривошипно-шатунной системой, используя скобу, винты, и деревянный брусок для возвышения.
Как сделать воздушный компрессор

Как сделать воздушный компрессор

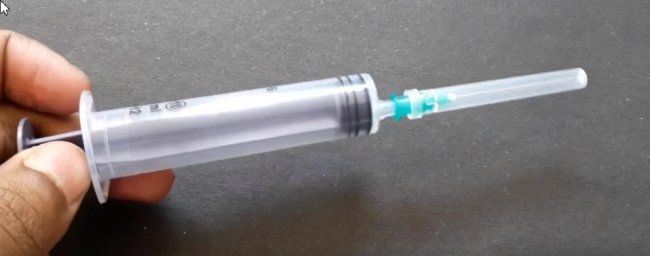

Достанем шприц, отделим иглу - она не понадобиться.
Как сделать воздушный компрессор

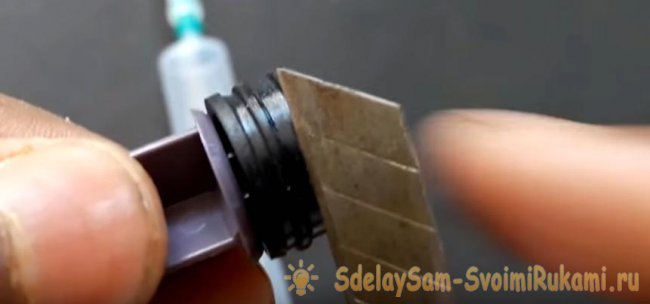

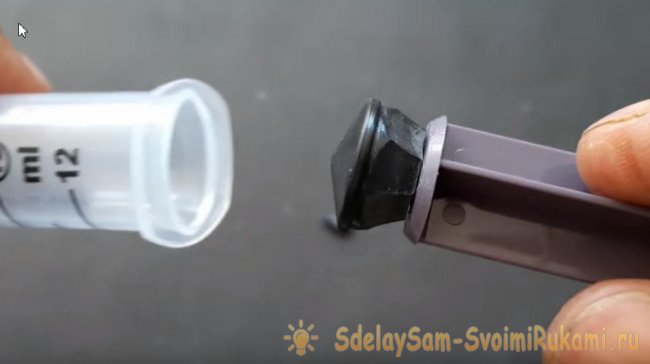

Вынем поршень шприца и срежем нижние грани под конус, чтобы обеспечить большую легкость движения поршня, убрав лишнее давление.
Как сделать воздушный компрессор

Как сделать воздушный компрессор

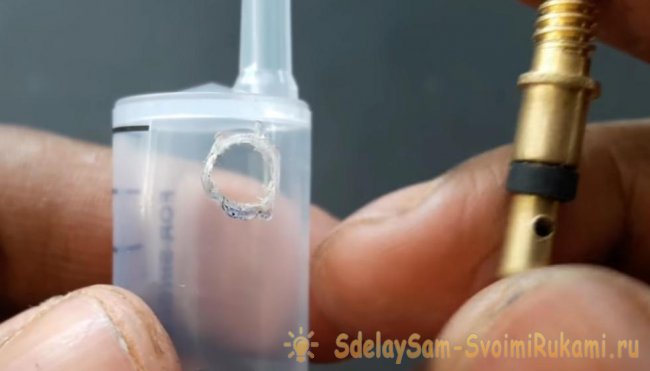

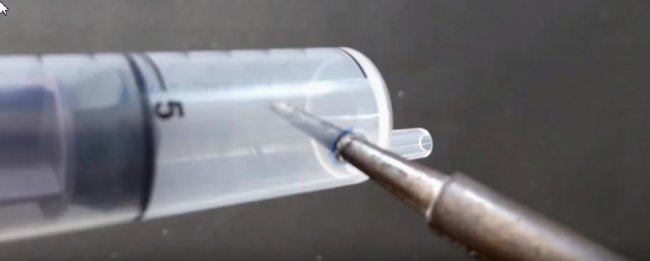

Горячим паяльником, с боку ближе к началу шприца, сделаем отверстие под клапан-ниппель.
Как сделать воздушный компрессор

Как сделать воздушный компрессор

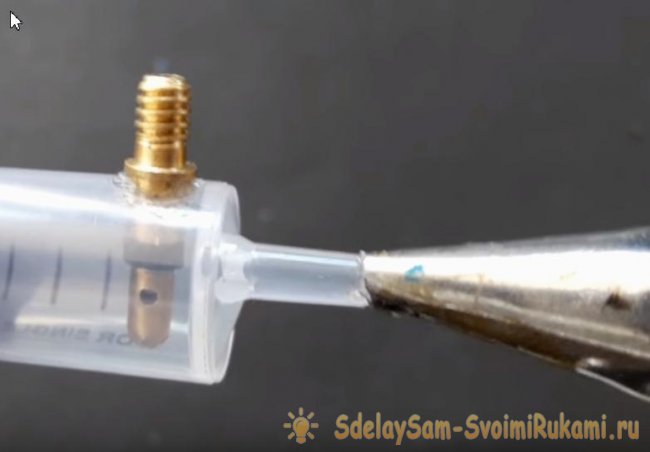

Вставляем ниппель, фиксируем супер-клеем. Это будет впускной клапан.
Как сделать воздушный компрессор

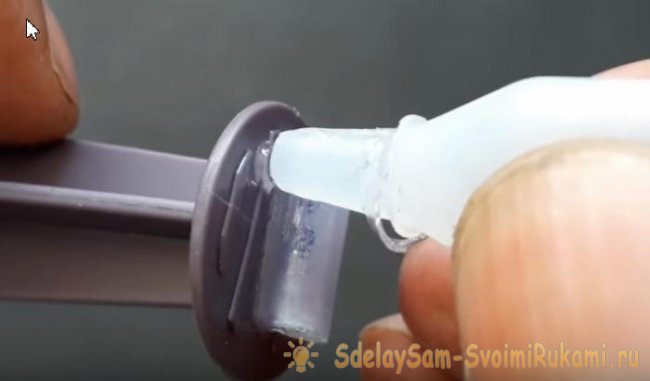

Отверстие под иглу заливаем горячим клеем - оно нам не понадобиться.
Как сделать воздушный компрессор

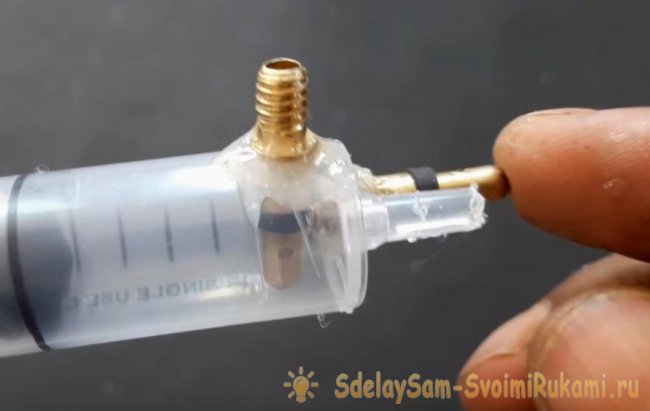

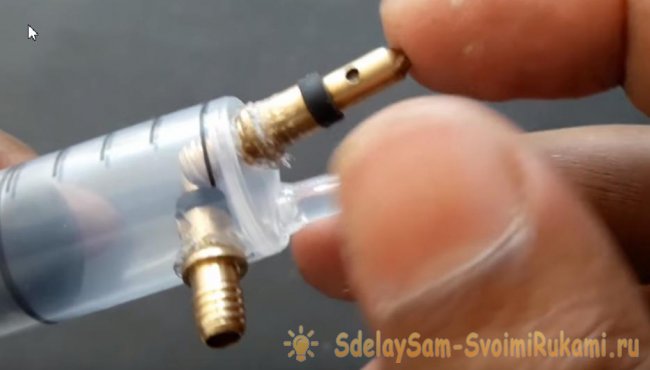

Делаем паяльником ещё одно отверстие и вставляем выпускной клапан, фиксируем так же супер клеем.
Как сделать воздушный компрессор

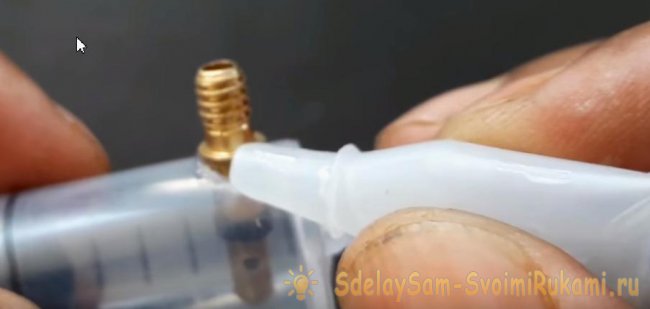

Для большей надежности, и чтобы не было утечек, заливаем соединения клапанов эпоксидной смолой.
Как сделать воздушный компрессор

Возьмем пасту от гелеевой шариковой ручки. Отрежем небольшой кусочек примерно 1 см. Приклеим этот кусочек к концу поршня супер клеем.
Как сделать воздушный компрессор

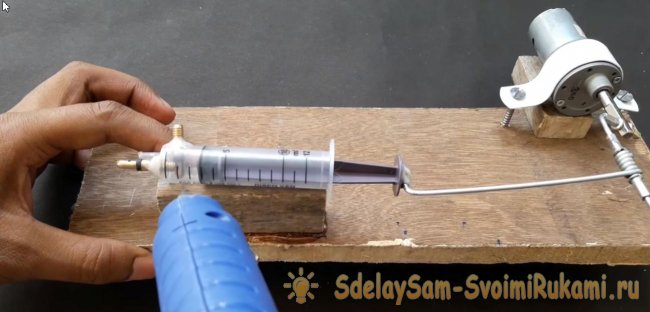

Вставим в него конец от спицы нашего механизма. И установим доработанный шприц на деревянную подставку. Все фиксируется горячим клеем.
Как сделать воздушный компрессор

Как сделать воздушный компрессор

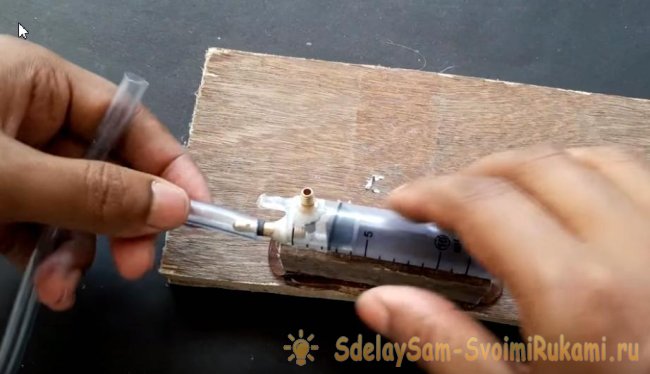

Одеваем силиконовую трубку. Клеим стык супер клемм, так как трубка у меня немного большего диаметра и плотно на клапан её не оденешь.
Как сделать воздушный компрессор

Берем адаптер на 12 вольт.
Как сделать воздушный компрессор

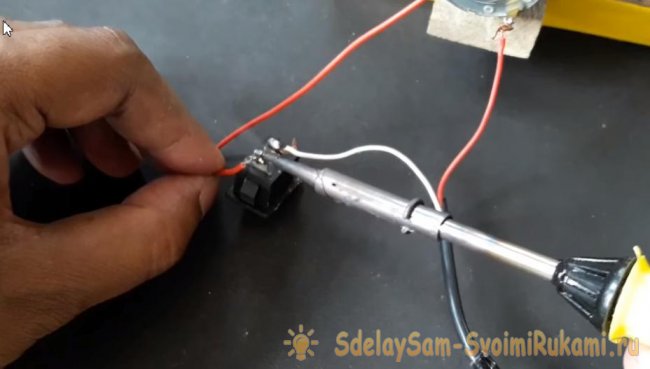

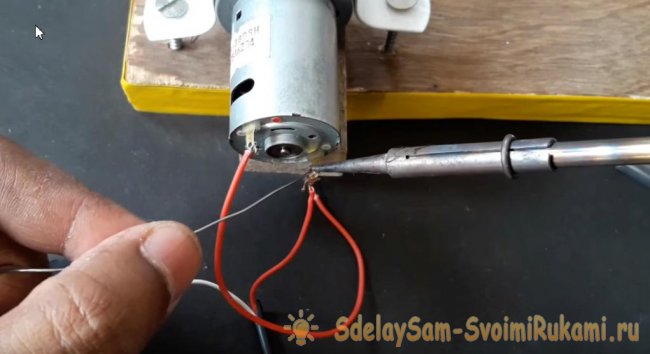

Подключаем его к мотору. И впаиваем в цепь переключатель.
Как сделать воздушный компрессор

Как сделать воздушный компрессор

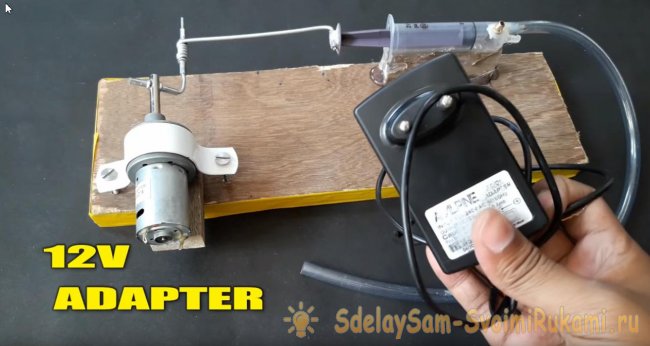

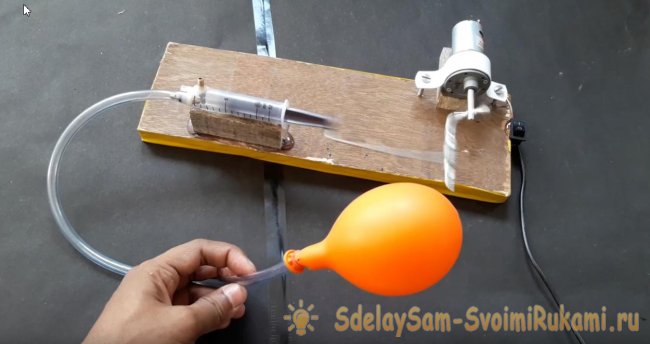

Воздушный компрессор поршневого типа готов. Мощности хватает для моих нужд с лихвой.
Как сделать воздушный компрессор

Видео инструкция изготовления
