Фонарик для телефона

Как известно вспышка телефона может использоваться в качестве фонарика. Но при длительном использовании она может перегореть и выйти из строя, а также она тратит большое количество электроэнергии, из-за чего аккумулятор телефона быстро разряжается.
Преимущества моего варианта фонарика:
  • Компактный размер.
  • Яркий свет (немного уступает вспышке телефона).
  • Малое электро потребление.
  • Простота изготовления.

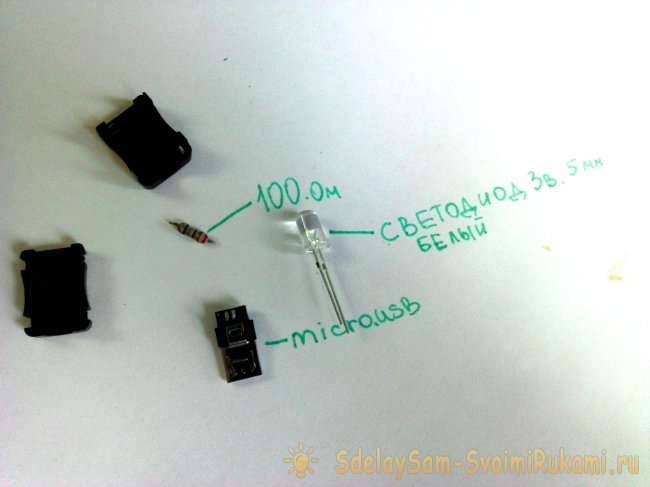

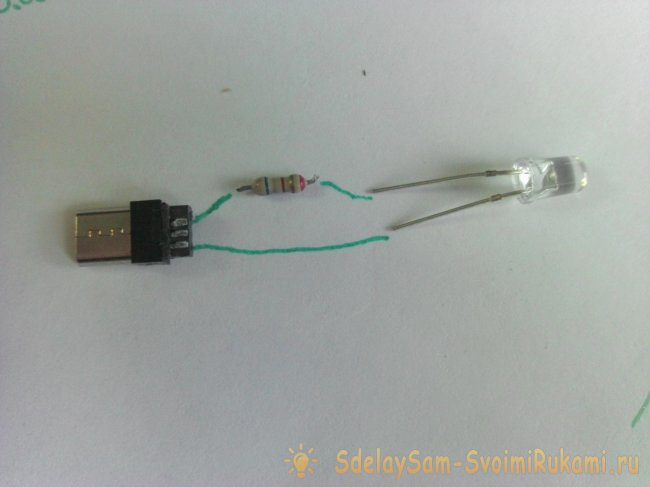

Для изготовления нам понадобятся:
1. Светодиод (диаметр 5 мм, напряжение 3 вольт, цвет-белый).
2. Резистор 100.Ом.
3. Микро USB штекер с корпусом.
Из инструментов: паяльник и кусачки.

Процесс изготовления:

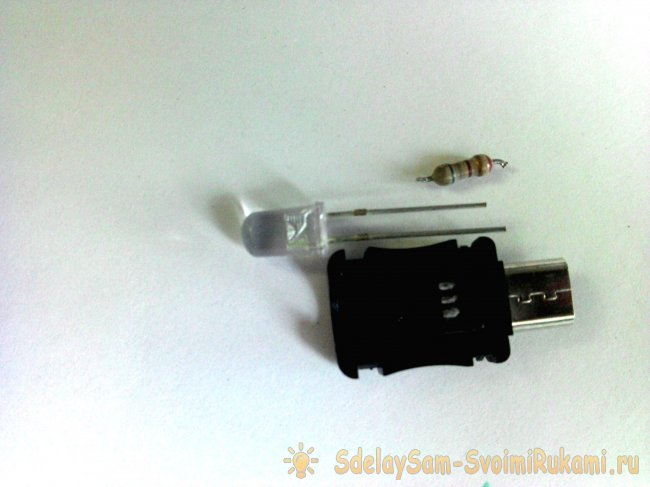

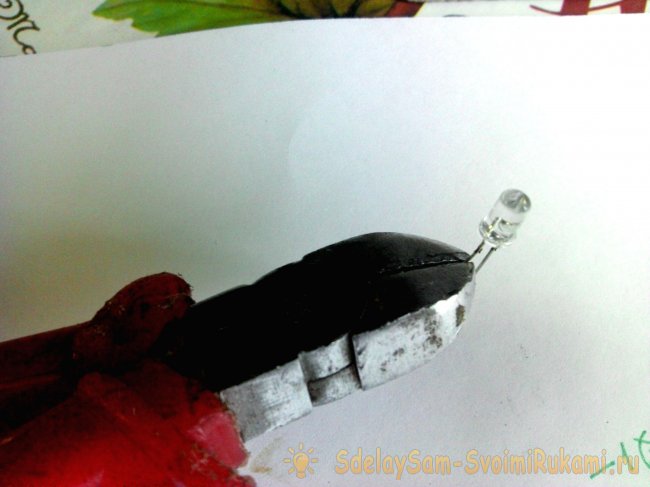

1.Примерно определяем длину ножек резистора и светодиода.
2.Лудим все контакты.

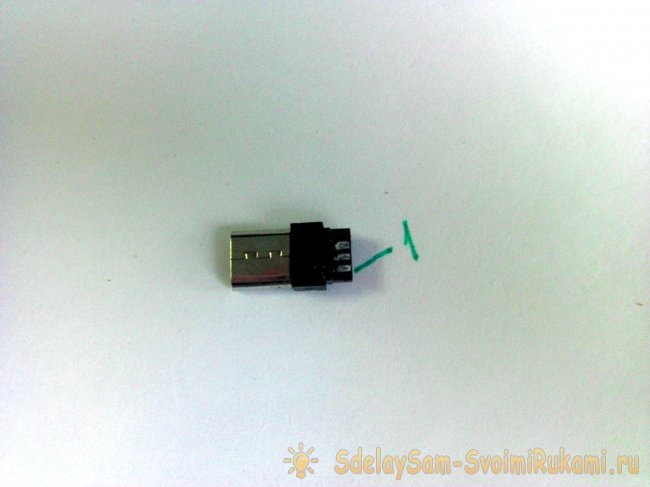

3. Нам необходимо замкнуть контакты 1 и 2 Микро USB перемычкой (как показано на картинке).

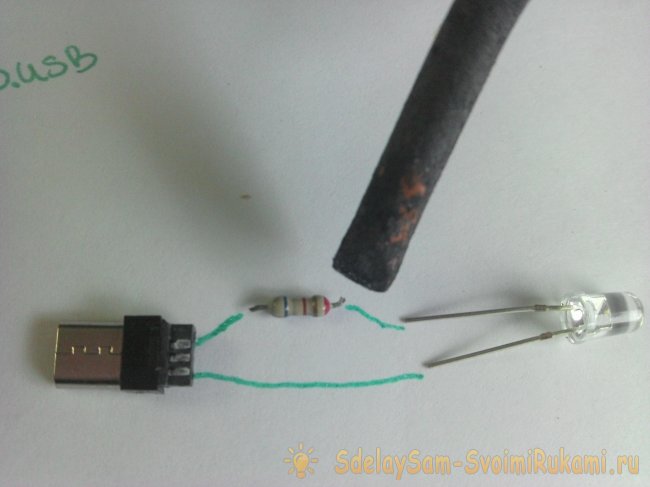

4.Припаиваем светодиод к резистору (в данном случае, не имеет значения к какому контакту, без соблюдения полярности).

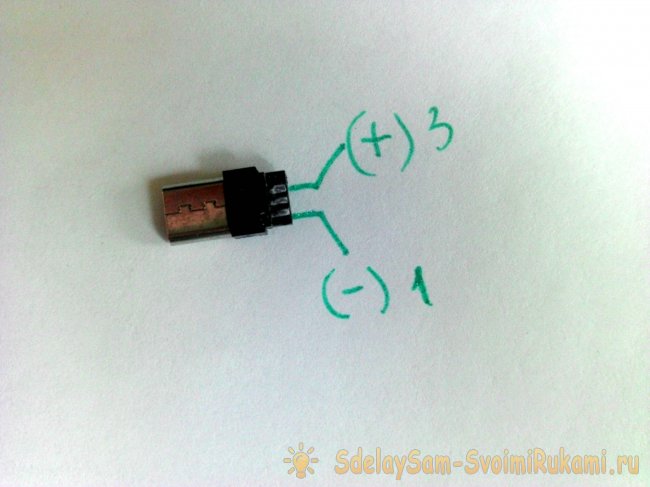

5.Контакт 3 является (+), а контакт 1 (-) (как показано на картинке), припаиваем плюс светодиода к плюсу штекера и минус к минусу.

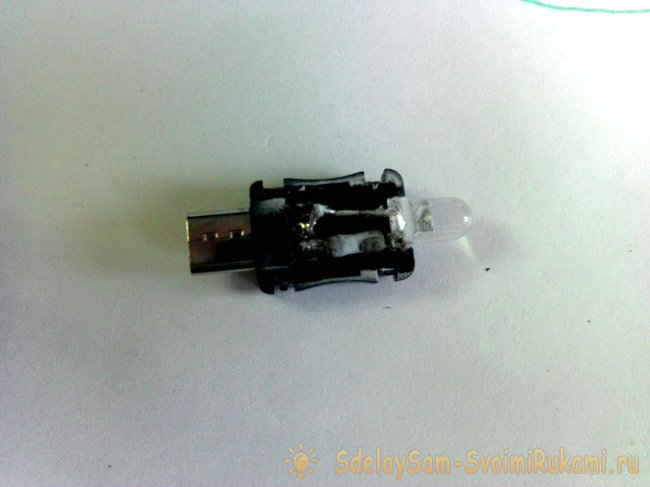

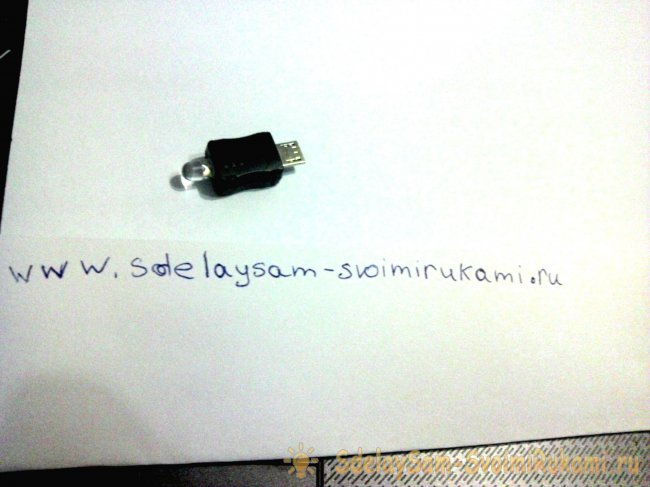

6.Осталось установить микро USB в корпус и закрыть его.
Спасибо за внимание!

Фонарик для телефона
Фонарик для телефона
Фонарик для телефона
Фонарик для телефона
Фонарик для телефона
Фонарик для телефона
Фонарик для телефона
Фонарик для телефона
Фонарик для телефона
Фонарик для телефона
Фонарик для телефона
