» » » Вариант аварийного слива для накопительного бака
В городах, где подача воды осуществляется по графику, жители стараются установить у себя дома резервный бак для воды с автоматической насосной станцией. Он обеспечивает людей водой при ее отсутствии в центральном трубопроводе.
Но у накопительной системы есть существенный недостаток, - резервуар представляет потенциальную угрозу для соседей нижнего этажа. Например, при пропускании поплавкового клапана, с помощью которого осуществляется накопление бака жидкостью, и при отсутствии аварийного слива, произойдет его перенаполнение, а избыток воды будет затапливать соседей. Поэтому, в целях предотвращения подобных ситуаций, бак должен быть оборудован аварийным сливом, который, обычно, подключается к центральной канализации через гидрозатвор.
Вариант аварийного слива

Если не обеспечить систему перелива гидравлическим затвором, зловонный запах с канализации будет проникать в комнату.
Стандартных систем перелива, которые были бы непосредственно предназначены для качественного соединения с накопительной емкостью, практически не существует. Поэтому, многие мастера начинают придумывать надежный и практичный слив из широкого спектра сантехнического ассортимента. В статье представлен вариант монтажа компактного и герметичного аварийного слива для накопительного резервуара.
Из чего состоит.
В систему сброса воды входят следующие элементы:
1. Латунный штуцер для бака, с гайкой и двумя резиновыми прокладками, диаметром 1 дюйм.
2. Гофрированный шланг, диаметром 32 мм.
3. Сифон для мойки.
4. Резиновое уплотнение для перехода с трубы 32 мм, на канализационный отвод 50 мм.
5. Канализационный отвод под 45 градусов.
6. Крепление для канализационной трубы, 50мм.
7. Металлический хомут.
Для установки понадобится следующий набор инструментов:
- карандаш;
- рулетка;
- дрель;
- перьевое сверло, диаметром 32 мм;
- ножовка по металлу;
- разводной ключ;
- бур для перфоратора на 10 мм;
- перфоратор;
- силикон.
Порядок сборки.

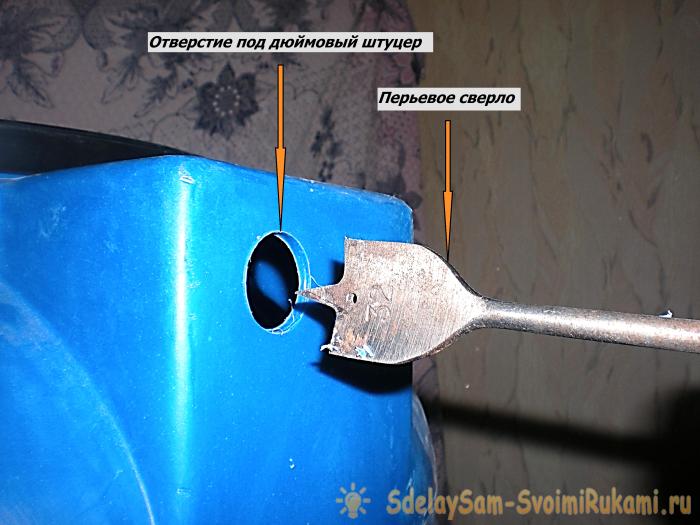

На баке, в верхней части, выше крайнего уровня воды, который выставляется поплавковым клапаном, сделайте разметку отверстия под дюймовый штуцер. Он должен, с двух сторон, плотно прилегать к пластиковой части резервуара. Используя дрель и перьевое сверло на 32 мм, аккуратно проделайте отверстие в размеченном месте. В образовавшийся проем вставьте дюймовый штуцер с резинками и разводным ключом надежно зафиксируйте его на баке.
Вариант аварийного слива

Перед монтажом отвода под 45 градусов в центральный стояк, попросите соседей с верхних этажей о временном прекращении слива воды по этому стояку. Если отвод устанавливается не в центральную сливную магистраль, а в ее рукав, тогда предупреждать никого не надо. На установленной канализационной трубе произведите разметку под монтаж отвода и муфты, диаметром 50 мм. Ножовкой, отпилите лишнюю часть со стояка и на нем смонтируйте перечисленные элементы. Для исключения протекания между соединениями, перед монтажом слива, равномерно нанесите силикон на резиновое уплотнение.
Определитесь с местом установки сифона, его крепления, и сделайте соответствующую разметку. Фиксацию колена к стене производим креплением для канализационной трубы 50 мм. В размеченном месте, при помощи бура и перфоратора, проделайте отверстие в стене. Вбейте в нее пластмассовый дюбель и зафиксируйте крепление. Определитесь с длинной гофры сифона, которая будет вставляться в отвод. Отпилите от нее не нужную часть. На ту часть, которая будет устанавливаться в канализацию, наденьте резиновый переход и смонтируйте его в отвод. Креплением на 50 мм зафиксируйте сливное колено на стене.
Вариант аварийного слива

Установите бак на его позицию. Сделайте замер длины от штуцера, до середины сифона. Согласно полученным значениям отпилите гофрированный шланг. Отмеренную часть шланга, одну его сторону, закрепите на штуцере металлическим хомутом, другой конец вставьте в сливное колено и зажмите пластиковой гайкой сифона.
Вариант аварийного слива

На этом сборка аварийного слива закончена. Все соединения получаются плотными и качественными, что и гарантирует обязательный слив лишней воды.
