Это простой лазерный световой эффект для дискотеки, наружной рекламы, а также дома, в кафе...
Вещь очень просто устроена и всё видно из прилагаемого рисунка. Зеркальца (размером меньше сантиметра) в всё прочее крепится к гнутой палочке от конструктора на пластилине, жвачке, клею... Батареек хватает на несколько часов. Важно - угол между валами моторов - близок к 90 градусам, зеркальца на валах - криво на 3-5-15 градусов. Результат: на стене или потолке рисуется класическая «фигура Лиссажу» (эпи-/гипо-циклоида), с некоторым количеством лепестков, она всё время крутится, а количество петель зависит от неодинаковости моторчиков, и по мере разряда батарей меняется. Для детей и тех, кто не видал осцилографа - «ух как здорово!» Собирается за полчаса. Для "продвинутых": батарейки можно ведь и одни и те же - не забудте только, что указке надо 4.5 вольта, а моторчикам - какие достанете... Для "совсем продвинутых" - указка потребляет ~40 миллиампер, и чем вы ей их обеспечите - ваше дело (просто приходится последовательно-паралельно включать указку и два мотора) от внешнего 5v источника. Не забудьте поместить устройство в солидный корпус и говорить что купили за $300:)) Вот фотографии (с разными выдержками) работы этого лазерного светового эффекта.

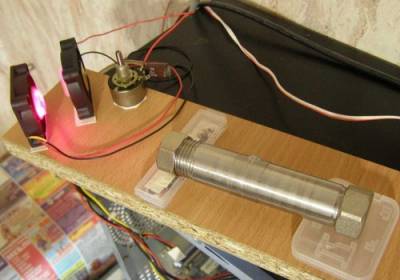

В этой конструкции Вам понадобятся два меленьких кулера от старого компа. На них супер клеем наклеиваем зеркала. Вы спросите - Где взять зеркала ?! - Я отвечу в практически любом канцелярском магазине продаются китайские точилки с зеркальцами, и соответственно лазерная указка. Дальше всё понятно без слов !








ВТОРОЙ СПОСОБ.
