Предисловие

Согласитесь, температура 66оС для Атлона 1000 МГц (не смейтесь, мой принцип – главное не железо, а то, что его окружает) в состоянии покоя, а при 100% загрузке 75оС, многовато... Поэтому родился данный агрегат.

Данная СВО изначально задумывалась как внешняя – поставил ее в угол и пусть там стоит, а к компьютеру подходят только два шланга, по моему мнению, и задумкам на будущее системный блок можно напичкать чем-нибудь другим, например – неоновая подсветка, УФ подсветка, красивые круглые шлейфы, светящиеся в УФ и т.д. К сожалению, чертежи некоторых элементов не сохранились, да они и не нужны – каждый делает все под себя, отталкиваясь от тех материалов, которыми располагает. Главное принцип.
Комплектующие для СВО

Помпа - Atman-103, продается в любом зоомагазине. Устанавливается внутри расширительного бачка на стенку с помощью присосок.


Штатный выходной штуцер помпы был выброшен на помойку в связи с тем, что его диаметр не подходил под мои запросы (диаметр шлангов). Вместо него установлен самодельный с входным диаметром 16 мм, выходным 10 мм (диаметры наружные) и переходным конусом.

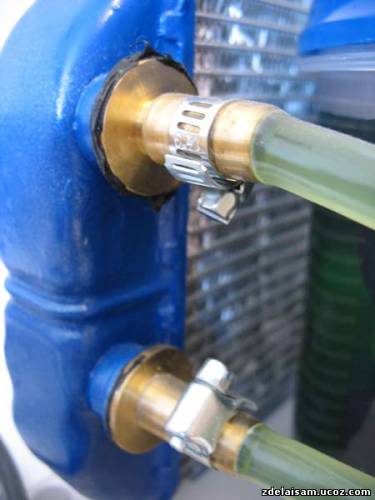

Радиатор – от печки автомобиля Toyota, отдал друг за две двушки пива, распитые совместно. Очищен от грязи ацетоном, изнутри промыт им же, снаружи покрашен краской из баллончика. Впускной и выпускной штуцеры заменены, опять же, на самодельные. Установлены впритирку на герметик. Получилось здорово – нигде не течет.

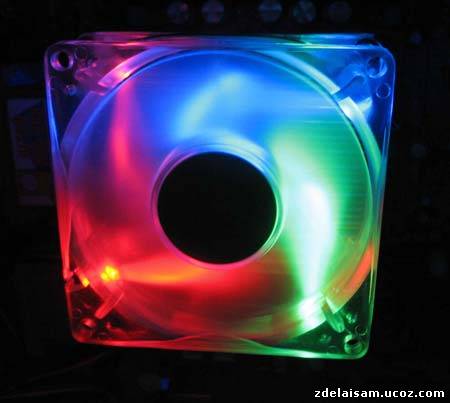

На радиатор устанавливаются два вентилятора, купленные в Интернет магазине – охлаждают и смотрятся здорово!

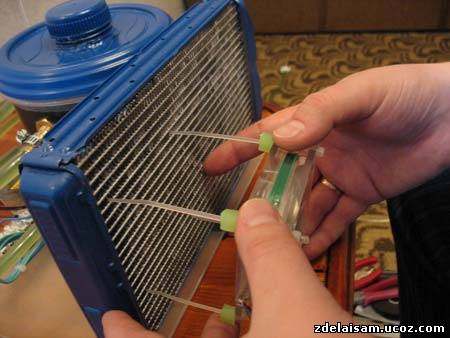

Долго думал как закрепить вентиляторы на радиаторе. Оказалось все просто – долой саморезы и сложные крепежи!!! Все гениальное (ну и скромный же я) просто…

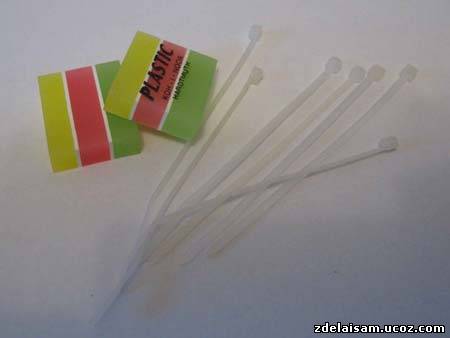

Для крепления вентиляторов понадобилось несколько резинок (ластиков) из ближайшей канцелярской лавки и кабельные стяжки.

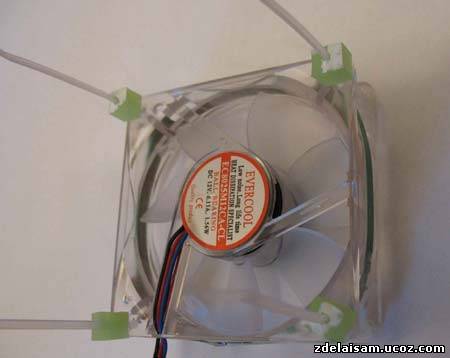

Резинки режутся на кубики, в крепежные отверстия вентиляторов вставляются стяжки и фиксируются теми самыми кубиками.


Затем стяжки вставляются в щели радиатора.

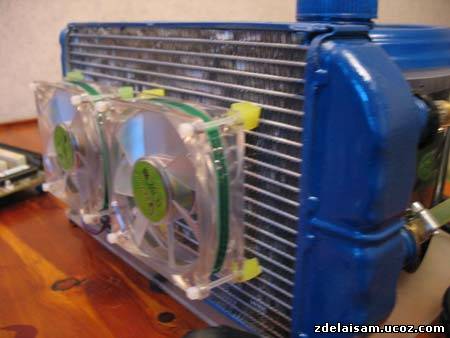

Закрепляем это с обратной стороны срезанными замочками с таких же стяжек. И вот что получаем

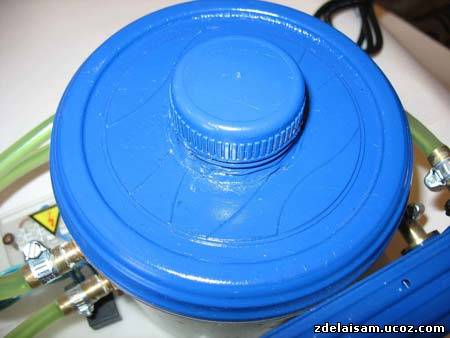

По-моему здорово… и просто!!! Расширительный бачок – пластмассовый пищевой контейнер, в моем случае круглый, но есть и другие по форме, можно найти в магазине промтоваров. Для долива жидкости в крышку бачка врезана горловина от 5-литровой бутылки с водой.

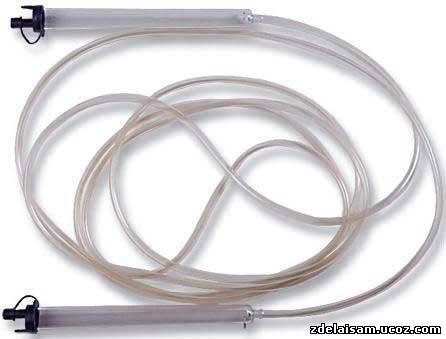

Шланги – силиконовая трубка внутренний диаметр 8 мм, купил в строительном магазине жидкостный уровень.


Устанавливаются на штуцеры с предварительным нагревом шлангов для более герметичной посадки. Места посадки обжаты хомутами из ближайшего автомагазина.

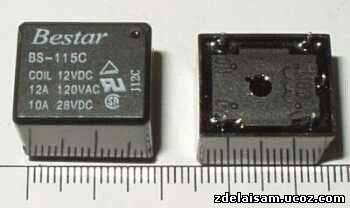

Реле – BS 115C, куплено в магазине радиотоваров. Необходимо для автоматического включения СВО одновременно с включением питания компьютера.


Система смонтирована на платформе из оргстекла, нашел в гараже, поскольку оно было сильно исцарапано, то пришлось сделать матовым. Бачок установлен на резиновые прокладки для снижения вибрации при работе помпы.

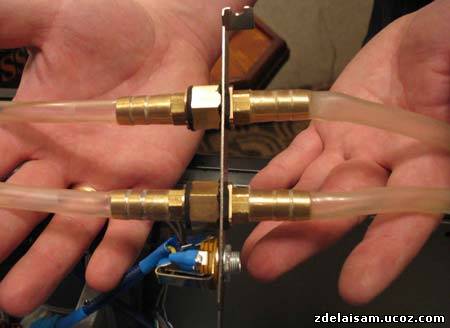

Для ввода шлангов в корпус компьютера сделана переходная панель из стандартной заглушки. На ней находятся два штуцера, вход и выход охлаждающей жидкости, и разъем для подключения питания – 12В.

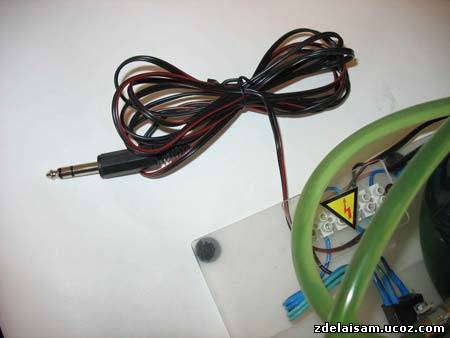

К панели СВО подключается с помощью вот такого хвоста:


Обращаю особое внимание на меры безопасности при обращении с электричеством!
Все токоведущие элементы должны быть защищены от случайного попадания туда пальцев!

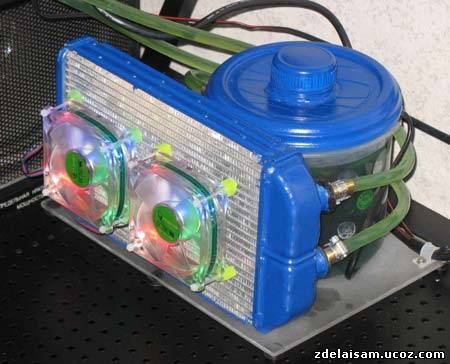

В общем агрегат выглядит вот так


Общие габариты системы таковы: Д270, Ш200, В160.

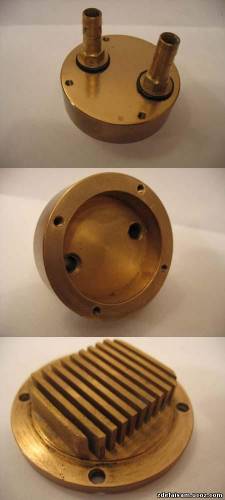

Водоблок изготовлен из меди марки М1. Сия медная болванка куплена на пункте приема цветмета за 200 р. Диаметр его составляет 65мм, высота 25мм. Собран он из двух частей, основания и крышки, выполненной в виде стакана с отверстиями под штуцеры. Толщина основания 5мм, на нем располагаются теплосъемные ребра шириной 2мм высотой 7мм с шагом 2мм, всего 11 ребер. Данное изделие выполнено с помощью токарного и фрезерного станков. Конструкция абсолютно герметична и проверена под давлением 4 атмосферы.


Сторона днища, прилегающая к процессору, отполирована. Для того, чтобы со временем водоблок не окислился и не потемнел (медь все таки), пришлось покрыть его тонким слоем автомобильного лака из баллончика.

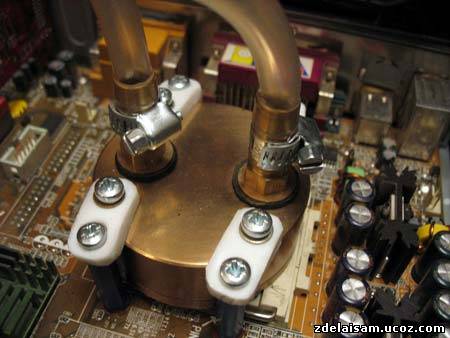

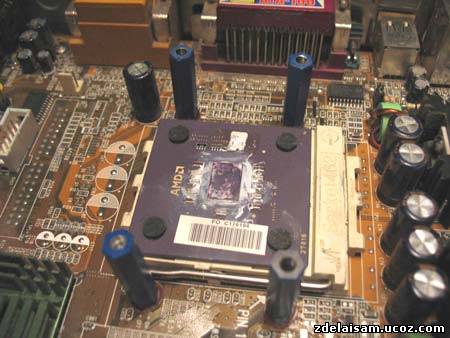

Крепеж водоблока индивидуален для каждого, все зависит от типа матери и используемого процессора. Я пошел по самому простому пути. В отверстия около процессора на материнской плате установил металлические стойки (главное не забыть про диэлектрические прокладки).


Из фторопласта сделаны небольшие «уши», с помощью которых водоблок крепится на материнской плате винтами. Прелесть данного материала состоит в его прочности и простоте обработки, из инструмента понадобился только нож. И еще он немного пружинит и, следовательно, при установке на процессор не даст перетянуть винты до образования нежелательных трещин на нем.

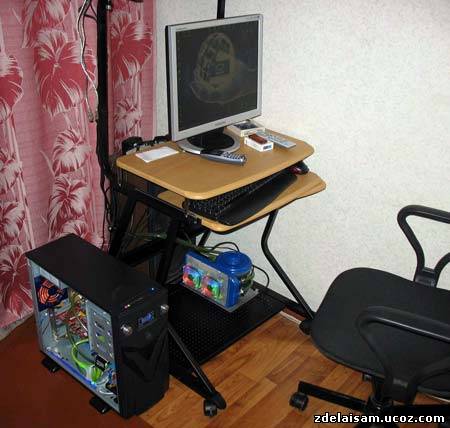

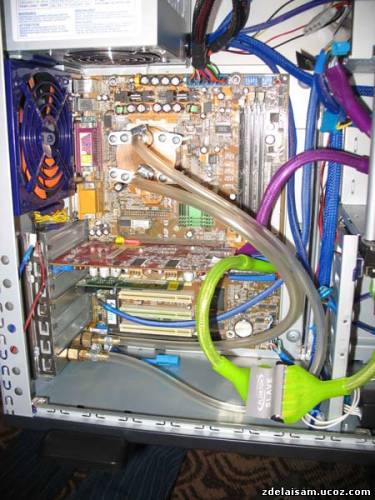

После окончательной установки в корпус все выглядит вот таким образом:



В качестве охлаждающей жидкости используется тосол. Его плюсы – хорошая теплопередача, не цветет как вода, дополнительная смазка помпы.

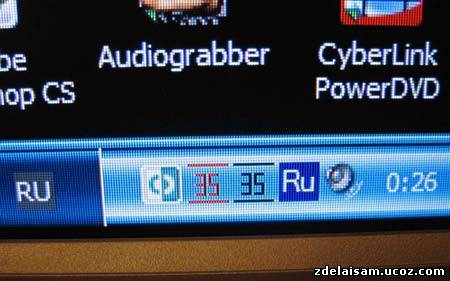

Теперь смотрим температуру:


Источник: hwp.ru
