» » » Подсветка монитора

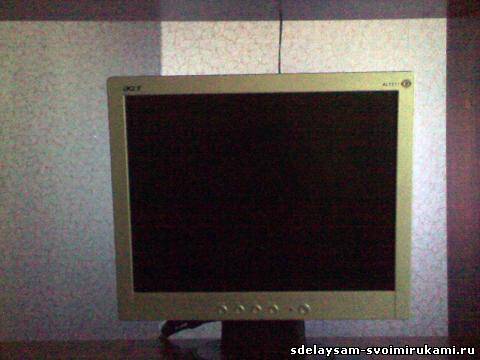

Вот такую вот простую, а главное, очень нужную подсветку я сделал своими руками из китайского светильника. Ведь глаза не купишь, а работа на компе в слабо освещенном помещении очень вредна для глаз.

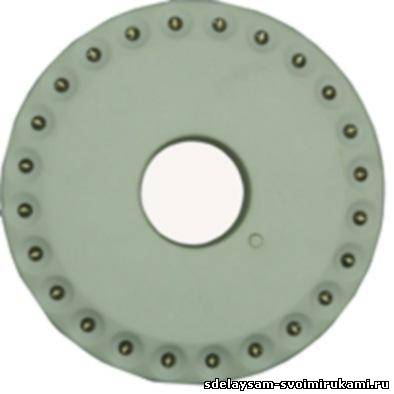

Это светильник можно купить рублей за 100-200. Питается он от 3-х пальчиковых батареек, то есть - 4,5 вольта.

Я естественно его разобрал. В нем весь круг светодиодов был разбит на четыре платы.

Я прикрутил эти платы маленькими саморезами к монитору. По две на каждую сторону.


Обе стороны соединил параллельно и запитал это все от USB порта через резистор 10 Ом с помощью USB кабеля от старого принтера. Резистором можно регулировать яркость изменяя его сопротивление в пределах от 100 до 1 Ом.

Получилось очень удобно: включаю комп - включается подсветка, выключаю комп - выключается подсветка.



Хоть съемка была днем, поверьте: ночью ещё лучше.

Прокомментировать
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Кликните на изображение чтобы обновить код, если он неразборчив
Комментарии (14)
NOTFRONT
#1 NOTFRONT Гости 18 февраля 2011 20:21
0
roll
IvanGovnov
#2 IvanGovnov Гости 19 февраля 2011 01:31
0
smile
NevaDA
#3 NevaDA Гости 25 февраля 2011 15:51
0
У меня такая над столом висит
Coule
#4 Coule Гости 11 декабря 2011 16:02
0
как связатся с автором поста??
NOTFRONT
#5 NOTFRONT Гости 11 декабря 2011 16:33
0
Я тебя слушаю cool
Coule
#6 Coule Гости 11 декабря 2011 17:23
0
купил точно такую же лампу, внутри так же 4 планочки, но питание от 4х пальчиковых (6 вольт).решил подключить к БП на 5в ан е через ЮСБ. итог - одна планочка задымелась и перегорели диоды. остальные вроде целые. питание с 12в не пепепутал. четко 5в подавал. в чем проблема может быть?
NOTFRONT
#7 NOTFRONT Гости 11 декабря 2011 17:54
0
Все нормально, нужно было через сопротивление 1-10 Ом включать.... Такое бывает...
Coule
#8 Coule Гости 11 декабря 2011 18:05
0
так ведь небыло перенапряения. наоборот 1в даже не хватало.
NOTFRONT
#9 NOTFRONT Гости 11 декабря 2011 19:14
0
Ты слушай что тебе говорят! Не верь китайскому производителю!
Coule
#10 Coule Гости 11 декабря 2011 19:44
0
тогда на сколько конкретно ставить Ом?
NOTFRONT
#11 NOTFRONT Гости 11 декабря 2011 19:48
0
Ну чё спрашивать - подбери по яркости sad
влад
#12 влад Гости 16 февраля 2013 14:41
0
зачем. купи светодиодную ленту
Graw
#13 Graw Гости 2 января 2014 03:32
0
и зачем эта бесполезность? ставите обычную лампу для ноутов с питанием от зуба за монитор и усе, а лучше настроить яркость и в темноте даже клаву видно от экрана)
LOL
#14 LOL Гости 10 июля 2015 08:49
0
Лампа для ноута есть не у каждого, да и купить её захочет\позволит не каждый, а вот насобирать светодиодов из китайской техники проще.
