Нам потребуется:

выключателя (у них должны быть 3 ножки, и у выключателя должно быть 3 положения) .
выключатель(типа ключа, по ЖЕЛАНИЮ) .
4 синих светодиода и 5 красных.
4 красных светодиода .
11 резисторов 750 Ом.
Провода .
Термоусадочная трубка или супер клей.
Паяльник и принадлежности .
Лицевая заглушка .
3 разветвителя для блока питания .



Характеристики светодиодов:
Напряжение = 1.5 В, Сила тока = 0.015 A.

Отсюда рассчитываем требуемое сопротивление для входящих 12 В:

Сопротивление = (Напряжение сети - Напряжение светодиода) / Сили тока светодиода, т.е.:
R = (12 В - 1.5 В) / 0.015 A = 700 Ом
или ближайшее значение, которое можно достичь, 750 Ом

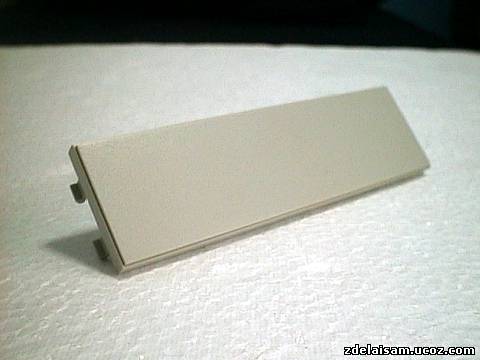

Начнем пожалуй, берем лицевую заглушку ....

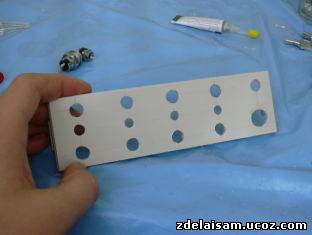

.... и Просверливаем в ней отверстия под выключатели и светодиоды.

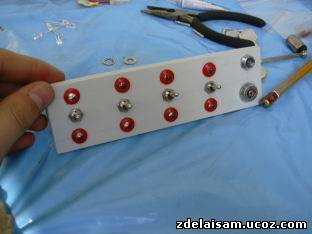

И вкручиваем все это добро в заглушку.

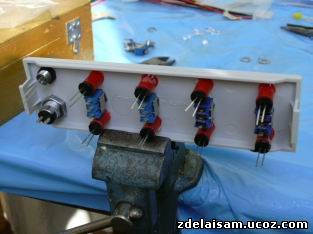

Теперь переворачиваем все это добро на другую сторону, лучше затянуть заглушку в тисках, а то во время пайки она будет ползать по столу.

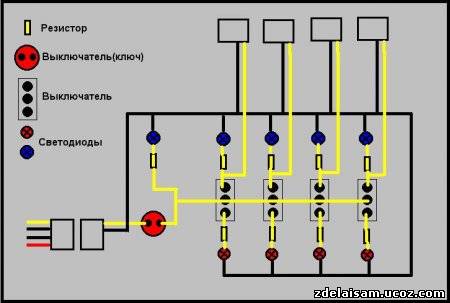

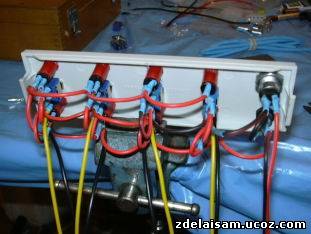

Спаиваем все вот  примерно по такой схеме, или как Вам надо.


В итоге:

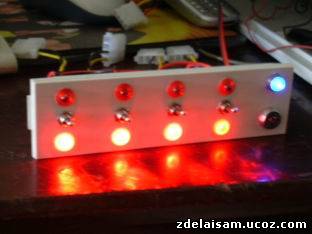

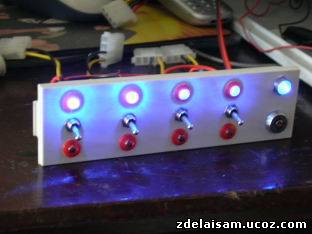

Проверяем работу - при выводе переключателя из нейтрального положения, должен загорается один светодиод.

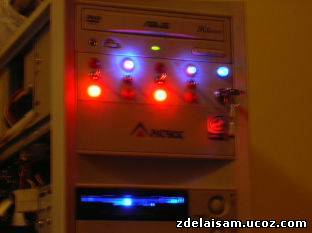

Встраиваем в корпус. И управляем чем хотели :-))


Второй вариант: Можно обойтись одним рядом светодиодов и выключателями без нейтрального положения:

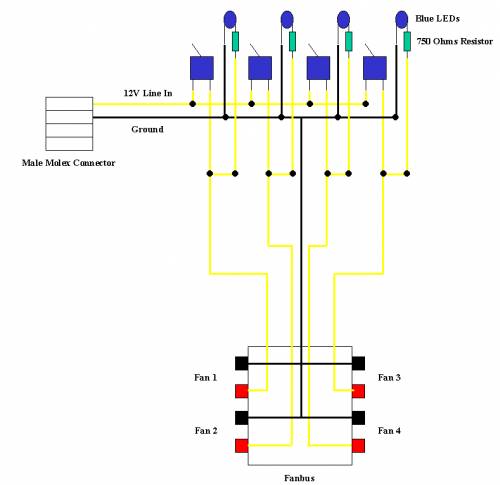

Вот такая схема:


Работа:


Всё !

Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (6)
  1. Tyger
    #1 Tyger Гости 1 июня 2011 19:09
    0
    а чем вы управляли с помощью данной схемы wink
  2. feelloff
    #2 feelloff Гости 1 июня 2011 19:15
    0
    Вентиляторами.
  3. Gagafa
    #3 Gagafa Гости 26 октября 2011 18:46
    0
    а где все это купить ?полностью ?
  4. Veent
    #4 Veent Гости 26 октября 2011 19:23
    0
    В продуктовом магазине, где у нас еще радиоэлектроника продается?
  5. Лев
    #5 Лев Гости 7 мая 2014 15:15
    0
    а зачем нужны резисторы на такое большое сопротивление? питание же от molex выхода, а там всего 12 вольт максимум...
  6. Flynn
    #6 Flynn Гости 12 декабря 2014 15:41
    0
    Здравствуйте. Помогите пожалуйста. У меня такая идея. у меня три простых тумблера без нейтрального положения(просто On\OFF) 2 ножки. Как мне их подключить? вот первые два тумблера к родной кнопке включения компьютера. А третий тумблер к кнопке перезагрузки. Я не собираюсь ставить лампочки и доп кнопки. ТОЛЬКО ТРИ ТУМБЛЕРА. Мне сказали что резисторы в таком случае не нужны. и на словах объяснили что прямо к проводам кнопок подцепить тумблера. Я еще учусь, мне пожалуйста кто нибудь объясните по понятнее и со схемой. Всех заранее благодарю.
