» » Самодельный компрессор для аэрографа

В качестве рессивера был добыт огнетушитель ОХП-10 заявленным объемом 8,7 литра, на деле измеренным и составляющим 10,5 литров. Огнетушитель добыл проходя практику на предприятии. Просто подошел к начальнику отдела пожарной безопасности или хз как его называют, и спросил, есть ли списанный огнетушитель. Дали его.

Сразу скажу, не вздумайте освобождать его содержимое в ванной. Я пока тащил его до дому, зашел за гаражи и выпустил там (доставит немало ребяческого удовольствия ;). так же было закуплено реле давления РМ5, предназначеное для воды, но подходящее и для воздуха. Так же купил два фильтра влагоотделителя, и один автомобильный топливный, тонкой отчистки (его я сразу поставил на вход в компрессор.

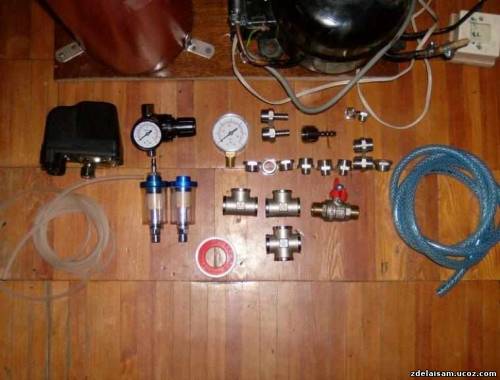

Купил всяких переходников, крестовин, так же армированный шланг из ПВХ внутренним диаметром 10 мм. Все что входило в набор, смотрите на фото. Так же приобрел вентиль (по началу думал что им регулировать давление буду, и что он ничем от редуктора не отличается (наивный).

После того как разобрался что вентиль и редуктор всетаки несколько разные вещи, купил редуктор с манометром, и отдельно манометр, для замера давления внутри рессивера. Были так же прикуплены шланг тонкий хз какого диаметра, в зоомагазине, стоимостью аж целых 10 руб/метр :))). Он то ли силиконовый, то ли хз какой, но очень гибкий, легкий и прочный, ничего нет лучше для подвода к аэрографу.

Ну и конечно-же куда без ленты ФУМ, что продается в любом сантехническом магазине.


Первым делом прикручиваем балон к основанию (я думаю это сами придумаете как, тут никаких хитростей нет). Из крышки вынимаем все добро, и из нутри огнетушителя, оставляем только сам балон и крышку.


В отверстии в чугунной крышке нарезаем резьбу трубную, 1/4 дюйма. Так же на широкую резьбу на балоне наматываем ленту ФУМ, делаем резиновую прокладку (по идее она должна быть, была и у меня, но я ее куда то дел, и в итоге вырезал сам из камеры для авто, после постройки нашел родную))) ) и навинчиваем чугунную крышку.

Ввинчиваем в отврстие крышки переходник с 1/4НР на 1/2НР дюйма.

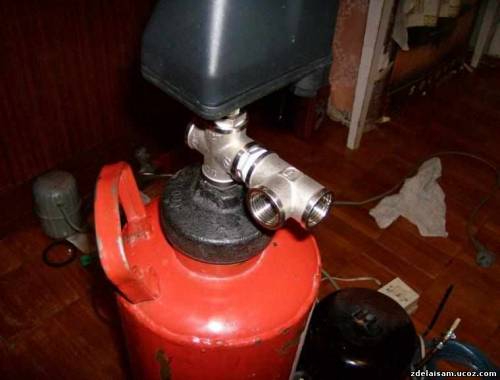

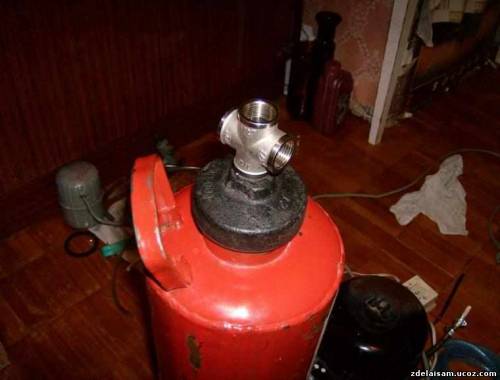

Далее навинчиваем крестовину 1/2 дюйма (далее просто буду писать 1/2), естественно все соединения с лентой ФУМ, об этом больше упоминать не буду.

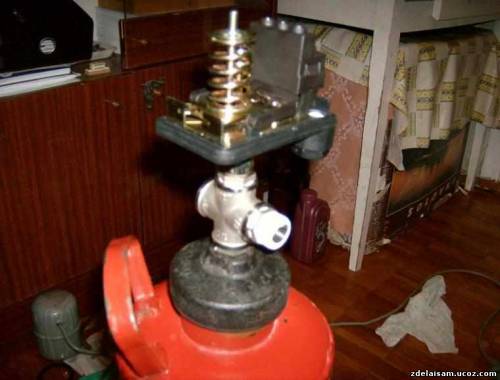

В крестовину через переходник 1/2НР-1/4НР привинчиваем реле давления, с боку ввинчиваем переходник 1/2НР-1/2НР.


Далее сбоку привинчиваем тройник.

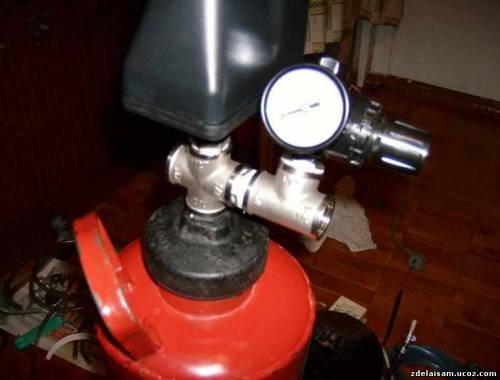

К нему с одной стороны прикручиваем через переходник 1/2НР-1/4ВР редуктор, у которого резьба 1/4НР.

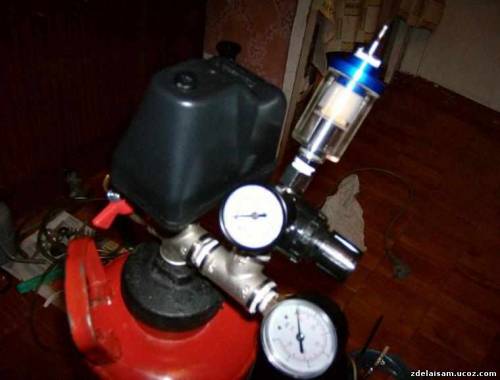

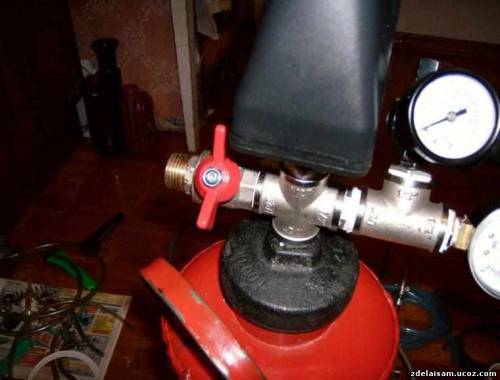

С другого конца так же через переходник 1/2НР-1/4ВН привинчиваем манометр, у которого резьба 1/4НР. С противоположной стороны крестовины ввинчиваем вентиль (для спуска воздуха из балона), который имеет резьбу 1/2НР.


К редуктору привинчиваем фильтр-влагоотделитель, который имеет резьбу 1/4НР и потходит прям к редуктору. Ньюанс здесь в том чо фильтр должен правильно стоять (соблюсти верх и низ), и сделать так чтоб в самой нижней точке оказалось сливное отверстие.

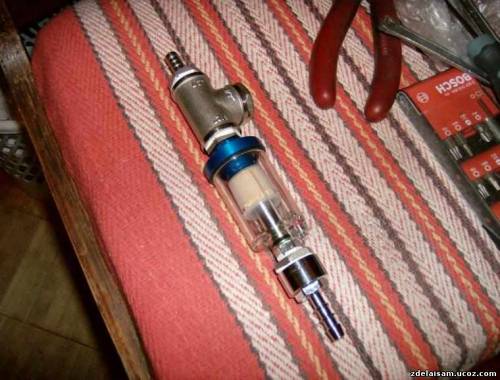

Далее составляем линию еще одного фильтра, со стороны входного отверстия идет штуцер 1/2ВР, который присоединяется через переходник 1/2НР-1/4ВР, навинчиваем его на фильтр имеющий резьбу 1/4НР. С выходного отверстия я немного набудрил, ибо были лишние детали, и небыло некоторых нужных, в итоге получилось так.

В отверстие в фильтре 1/4ВР ввинчивается переходник 1/4НР-1/2НР, к нему привинчивается тройник (вот он то у меня лишний был), с одной стороны которого привинчивается пробка с 1/2НР, с другой стороны тройника противоположной фильтру ввинчивается штуцер 1/2НР.

ВНИМАНИЕ: я сделал так мудрено потому что были лишние детали, чтоб вы не допустили этой ошибки, сделайте так, в выходное отверстие ввинчивается переходник 1/4НР-1/2НР, и на него навинчивается штуцер под шланг с резьбой 1/2ВР. Раскладка снизу будет дана именно для этого варианта.

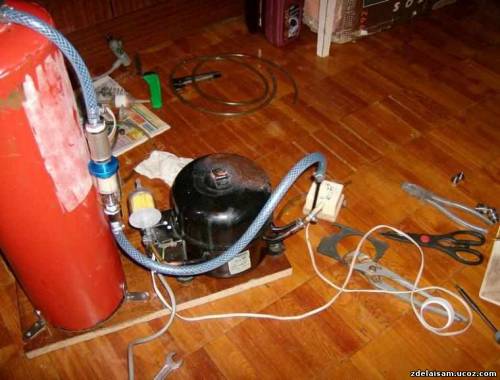

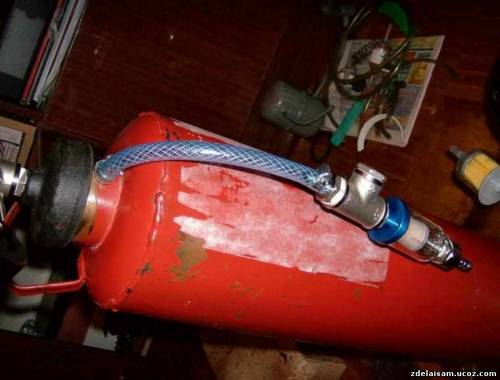

Далее, к отверстию с наружной резьбой непонятного сечения и шага (так и не смог найти), что выходит из огнетушителя в качестве выходного сопла, идеально подходит шланг армированный, который сверху мы закрепляем хомутом.

С другого конца шланга вставляем штуцер от фильтра и так же закрепляем хомутом.


Далее с входящего штуцера фильтра опять вставляем армированный шлнг и подводим уже к выходной трубке компрессора. как там закрепить это добро, я думаю придумаете. У меня там хитрая система из нескольких прокладок и сверху все зажато хомутом.


В заключение в выходное отверстие фильтра 1/4ВР ввинчиваем штуцер 1/4НР, на который садим силиконовую трубку которая практически идеально садится на него, и даже не требует обжатия хомутом, второй конец трубки уже к аэрографу.

Так как после редуктора давление небольшое по сравнению с рессивером, то трубка вполне выыдерживает его без всяких усилий. На входе в компрессор как я уже и говорил ставится автомобильный фильтр для отчистки воздуха. Масло...

По поводу замены масла, из компрессора выходит три трубки. одна входная, другая выходная, третья запаянная- и есть для долива масла. Вот ее мы раздербаниваем ( я просто перекусил плоскогубцами), но смотрите чтоб не попали опилки внутрь, иначе мотору может быть конец.

Оттуда сливаем масло. Сколько слил, я честно не замерял, но что то около стакана. Обратно влил я автомобильное масло формулы 10W40, объемом около 350грамм. ИМХО автомобильное масло лучше тем, что во первых имееет кучу присадок защищающих от всякого гумна, во вторых в отличии от веретенного масла оно не "впитывает" влагу.
