Комментарии. Страница 1704

проверить можно и обычным тестером даже советстким , твое устройство бесполезное

Здорово! А девушка значит просто была не твоя.

golden777, меня не затруднит. Только я тут причем? я не автор.

Dimazik тебя не затруднит сфоткать 6 фотку крупным планом ? где все соединения

а не чо не взарвётся

Плиз объясните где взять тонер

Вчера сделал эту схему на полевике (IRFS630), правда без подключения звука. Включил блок питания 12 в 3 а, и о чудо! Получилась дуга почти в 2 см! Я очень обрадовался, ведь когда у меня не было полевика и схема делалась на биполярниках, типа КТ819, дуга была максимум 0,5 см. Но мое счастье длилось не долго. Секунд через 20 дуга стала гаснуть, блок питания начал выключаться (он у меня с автоотключением), при последующих включениях дуга существовала максимум 0,1 секунды. Потом схема отказала совсем, прозвонка транзистора показала, что он совсем пробит. Почти так же происходило с предыдущими транзисторами (КТ805, КТ819), но мне их так не жалко, как этот. Но это еще ничего. При первых попытках сделать эту схему (несколько месяцев назад) в подключаемом мп3-шнике появились очень громкие шумы, через которые нельзя нормально услышать музыку, а дуги как таковой так и не получилось (длина ее была где-то 0,1 см). Благо тот плейер был старым и я хотел покупать новый. Так что лучше используйте усилитель или колонки, и не подключайте источник звука к схеме напрямую.

Схама почетче

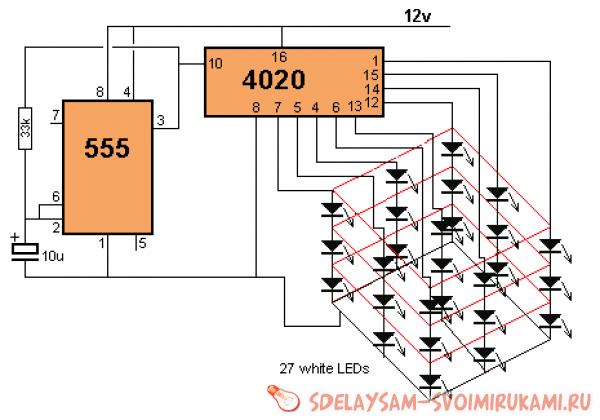

У меня это все работает от 12 Вольт, в каждый столбик светодиодов прицепил токоограничительный резистор 100 Ом. Если стабильной работы не получается, соедините у 4020 2й и 11й выводы.

Уважаемый автор, не вводите людей в заблуждение. Спаяв таким образом светодиоды, получите ПАРАЛЛЕЛЬНОЕ соединение, а не ПОСЛЕДОВАТЕЛЬНОЕ, как на схеме. Обе микросхемы расчитаны на питающее напряжение до 15 Вольт. Сгорела 4020 из-за того что все это работает через одно место и через выходы 4020 течет большой ток. Этот куб правильнее паять из вертикальных столбиков по 3 последовательно соединенных светодиода.
