» » » Мини фонтан своими руками

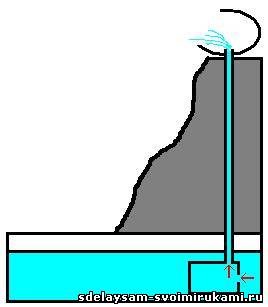

Идея сделать небольшой фонтанчик пришла мне в голову довольно давно. Причем именно небольшой, так как на столе места не особо много, плюс автономным. Как то раз даже сделал фонтан. Но помпа была покупная(для аквариума) весила около 400 грамм и качала будь здоров. Соответственно фонтанчик получился не таким уж и маленьким как хотелось. А тут на днях в очередной раз роясь в своих запчастях от электроники наткнулся на кучку микромоторов от фотоаппаратов. И пришла таки мысль что можно сделать помпу и самому, причем настолько маленькую что фонтанчик будет размером с пачку сигарет по площади.
Помпу решил сделать по принципу центробежного насоса. В резервуар через входное отверстие поступает вода, а там колесом с лопастями раскручивается. Из за центробежной силы вода стремится к краю, на котором имеется выходное отверстие.


1 — отверстие для подвода жидкости; 2 — рабочее колесо; 3 — корпус; 4 — патрубок для отвода жидкости; Р — центробежная сила
Итак начинаем. Вот собственно и сам моторчик, размер более чем приемлемый. ?


Под этот мотор делаем рабочее колесо, которое будет качать воду.
Его я сделал из первой попавшейся пластиковой шестерни.


После обработки под размер корпуса помпы она стала выглядеть так.


Теперь из кусочков пластика делаем лопасти и приклеиваем их к рабочему колесу. После того как клей подсохнет, обрабатываем напильником торцы, чтобы они не выходили за пределы колеса.


Приступаем к изготовлению корпуса нашей помпы. В качестве него я взял пластиковый колпачок от дезодоранта.


Отпиливаем от него лишнее и сверлим два отверстия. Маленькое вверху для оси мотора, а большое для выхода воды.


Теперь термоклеем прикрепляем к нашему корпусу мотор и выходную трубку. В качестве нее был выбран корпус от шариковой ручки.


Мотор следует приклеивать очень аккуратно без перекосов, чтобы рабочее колесо не задевало внутри за корпус при работе.


Как только клей высохнет, из куска пластика вырезаем панель с отверстием для входа воды. Я ее сделал из крышки от подсолнечного масла.


Герметично приклеиваем ее к корпусу и наша мини помпа готова. Такая помпа при своих размерах на тестовых испытаниях давала столб воды высотой 20 см и толщиной 4мм (внутренний диаметр корпуса ручки) при питании от нокиевской батарейки на 3.7 вольт. Если выходное отверстие сделать уже, то поток будет выше, но мне это было не нужно.



Теперь приступаем к изготовлению самого фонтана. Тут как говориться, у кого, на что фантазии хватит. В моем воображении это была горка, с которой сверху падает поток воды, меняя направление при падении. Сделать ее решил из фольги, тупо скомкав несколько шариков и склеив их термоклеем. После склейки и предварительной окраски заготовка выглядела вот так.


В качестве источника, откуда будет течь вода, я взял ракушку подходящего размера и просверлил в ней отверстие для трубочки.


После прикрепления к горке помпы и декоративных элементов получил вот это. Неокрашенные кубики фольги были временные для регулировки направления потока пока прикреплял ракушки и нижний желобок.


В качестве резервуара для воды я взял небольшую пластиковую коробочку.


После обклейки шариками из фольги она стала выглядеть вот так.

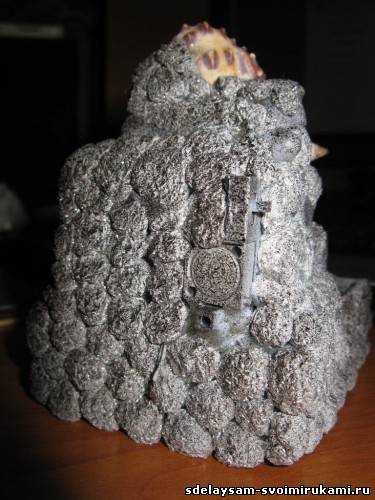

Теперь вставляем нашу горку в резервуар, приклеиваем батарейку, выключатель, разъем для зарядки и опционально подстроечный резистор для регулировки силы потока и светодиоды для подсветки. Затем термоклеем приклеиваем саму горку к резервуару по краям.


Маскируем места стыка горки и резервуара шариками из фольги и окончательно красим, не забыв защитить неокрашиваемые элементы.

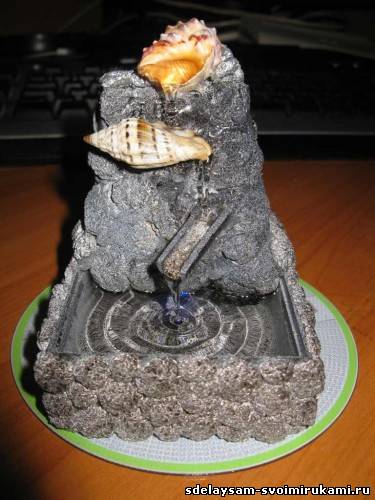

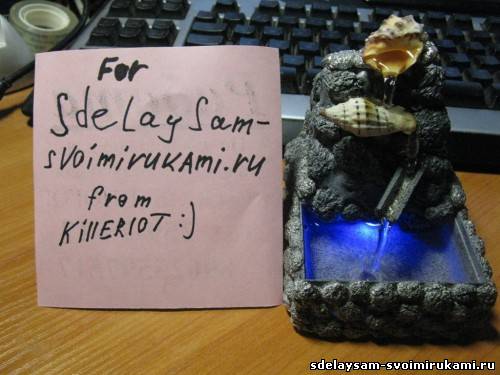

После высыхания краски заливаем в резервуар воду, включаем питание и наслаждаемся проделанной работой :D




У меня все. Спасибо за внимание!




PS: Для тех, кто чего-то не понял:








Прокомментировать
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Кликните на изображение чтобы обновить код, если он неразборчив
Комментарии (53)
NOTFRONT
#1 NOTFRONT Гости 13 сентября 2011 17:58
2
Если чесно, то подарок абалденый. Если бы я у кого-то такой на столе увидел, то не подумал бы, что его можно сделать своими руками, кроме как купить в магазине. Автору 5+ однозначно. biggrin
Veent
#2 Veent Гости 13 сентября 2011 18:21
0
Да классно. Потрясающий дизайнерский талант, да и аппаратная часть отлично сделана.
magazine-revie
#3 magazine-revie Гости 14 сентября 2011 17:29
0
Круто.
sanasansey
#4 sanasansey Гости 14 сентября 2011 20:43
0
Классно получилось ,у меня вопрос, как двигатель-то в воду погружать (замкнёт).А что если по принцепу вертикального насоса трубку загнуть и движок над водой закрепить, хватит давления по загнутой трубке воду поднять? smile
killerlot
#5 killerlot Гости 14 сентября 2011 22:03
0
Помпа полностью погружена в воду. Моторчик сам по себе был герметичен,а чтобы контакты не окислялись весь залит термоклеем. Даже если и будет воду пропускать, от такого низкого напряжения ничего не замкнет и все будет работать. У меня есть китайский фонтанчик на батарейках, так там мотор также погружен в воду и не загерметизирован, что не мешает работать фонтану уже третий год. На счет того чтобы трубу входную подключить не пробывал, поэтому ничего сказать не могу. По идее силы хватит, но тогда помпа будет больше по габаритам, а это не есть гуд.
LET4DET
#6 LET4DET Гости 18 сентября 2011 15:04
0
красиво
СЕРJИК
#7 СЕРJИК Гости 22 сентября 2011 16:38
0
класно сделал,у меня ЕСТЬ ВОПРОС АВРОРУ можноли написать размеры фонтана:длинна ширина высота
СЕРJИК
#8 СЕРJИК Гости 22 сентября 2011 16:42
0
и какой краской красил.Просто очень реалистично получилось
killerlot
#9 killerlot Гости 22 сентября 2011 21:20
0
Акриловой из баллончиков, белой для грунта и черной для придания оттенка.
Габариты 95х78х110мм
killerlot
#10 killerlot Гости 22 сентября 2011 21:23
0
101мм точнее. Извиняюсь, ошибся при печатании.
STALKER
#11 STALKER Гости 25 сентября 2011 11:15
0
Извиняюсь за тупой вопрос, где ты брал разъём для зарядки?
sanasansey
#12 sanasansey Гости 25 сентября 2011 11:39
0
подскажите как подобрать сопротивление (резистор) для моторчика 1,5 вольтового от китайской игрушки (от пальчиковой батарейки работает прекрасно,а от usb 5v вода хлещет так что огород поливать можно) . и сколько ампер в usb разъёме компа? Поставил подстроечный резистор (не такой как на фото,) максимальным номиналом 1000 мА, так он сгорел нахер.Всё дело в этом встало ,как соберу обязательно выложу фото.Заранее спасибо.
feelloff
#13 feelloff Гости 25 сентября 2011 11:50
0

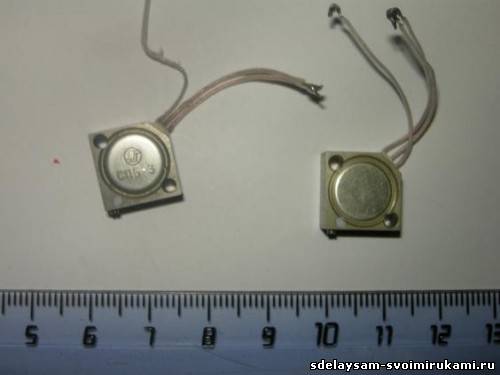

Нужно брать провольчный переменный резистор. Либо сделать его самому из тонетького нихрома, намотав его куда-нибуть.
Veent
#14 Veent Гости 25 сентября 2011 21:32
0
Ну можно поступить еще проще. Взять амперметр, прочитать в книжке что такое закон Ома и посчитать все, напряжение usb 5 вольт
sanasansey
#15 sanasansey Гости 25 сентября 2011 22:20
0
Спасибо попробую намотать из нихрома biggrin
sanasansey
#16 sanasansey Гости 25 сентября 2011 22:24
1
спасибо но мне бы не напряжение а ток узнать в амперах,милиамперах. cry
killerlot
#17 killerlot Гости 26 сентября 2011 03:13
1

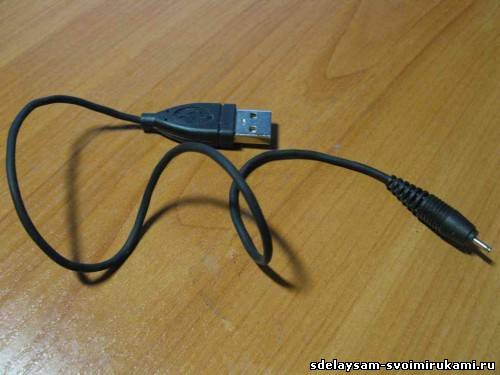

Сила тока в USB раземе не больше 500 мА, резюки надо подбирать неболшого номинала (у меня конкретно на 100 Ом). Перво начально впаял для проверки резюк, который регулировал громкость на китайских мини колонках, так он тоже нагрелся и задымился.
killerlot
#18 killerlot Гости 26 сентября 2011 03:15
0
Насчет разъема зарядки, у нас их продают по 30р штука.
sanasansey
#19 sanasansey Гости 26 сентября 2011 19:59
0
Вместо резистора намотал из тонкой меддной проволоки катушку примерно пятьдесят витков и всё отлично заработало.

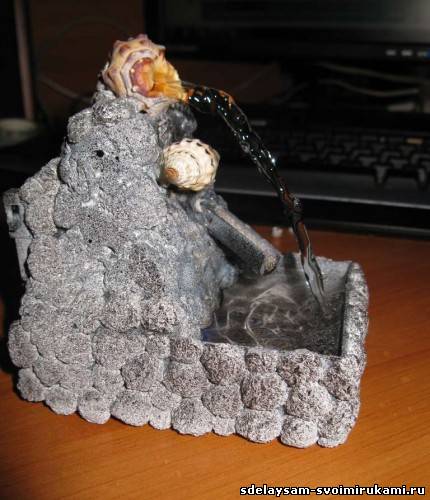

Всем спасибо, а вот и фотки фонтанчика.



feelloff
#20 feelloff Гости 26 сентября 2011 20:39
0
Клёва!
killerlot
#21 killerlot Гости 27 сентября 2011 07:48
0
Чувак, если я скажу что это хорошо я совру! Это Великолепно! Молодец!
Bar$
#22 Bar$ Гости 18 декабря 2011 22:20
0
а у тебя батарейки же?на какую она примерно мощность?
Bar$
#23 Bar$ Гости 19 декабря 2011 20:36
0
А, хотя не надо, я уже увидел - на 3.7 В. А я чёт сразу и не заметил этого.
Подскажи, как ты вообще батарею с зарядкой установил? Ну я имею ввиду, как ты зарядку к аккумулятору подключил? Короче, плз, опиши всё это (желательно по подробнее).
Bar$
#24 Bar$ Гости 19 декабря 2011 20:37
0
А, хотя не надо, я уже увидел - на 3.7 В. А я чёт сразу и не заметил этого.
Подскажи, как ты вообще батарею с зарядкой установил? Ну я имею ввиду, как ты зарядку к аккумулятору подключил? Короче, плз, опиши всё это (желательно по подробнее).
killerlot
#25 killerlot Гости 21 декабря 2011 19:49
0
На самой последней картинке схема же есть как припаяно. Гнездо зарядки просто напрямую припаяно к клеммам акб. В него и втыкается нокиевская зарядка или USB кабель как на одной из фоток.
Bar$
#26 Bar$ Гости 24 декабря 2011 18:44
1
У меня такая проблема:я делал помпу(моторчик,трубка,винты и т.д.) и по окончании,протестировав её с нокиевской батарейкой,струя у меня была 1-2см.. Но это ещё полбеды:через какое-то время я снова решил протестировать её(с самсунговской батарейкой),а помпа не работает. Разобрав её, я увидел,что моторчик подржавел, и чтобы он снова заработал,пришлось его изрядно покрутить.
Что сделать,чтобы моторчик не ржавел?
killerlot
#27 killerlot Гости 24 декабря 2011 23:02
0
Маловата струйка. У многих кто по моей инструкции делал обычно ошибка была в том, что рабочее колесо было слишком маленьким относительно внутреннего диаметра и высоты помпы. Напор был таким же маленьким как у вас. Нужно чтобы колесо почти касалось стенок помпы, но не задевало их. У меня например зазор всего 1,5 мм. И напор около 25 см от 3,7 вольт. от 13 В вообще на пол метра с лишним бьет. smile
Если ржавеет, то искать другой моторчик, или расположить помпу вертикально, вот так.
Bar$
#28 Bar$ Гости 8 января 2012 17:24
0
ясно, спасибо biggrin
И последний(надеюсь)вопрос: можно ли подсоединить к моторчику провод(в разетку который вставляется)или что-то будет(ну например пробки вылетят или замыкание будет)?
killerlot
#29 killerlot Гости 12 января 2012 06:00
0
Ну если напрямую моторчик к 220В розетке подключишь, то пиндык моторчику и вероятно замыкание smile
А если через зарядник от телефона, то норм будет.
super
#30 super Гости 12 января 2012 16:50
0
Как ти дєлал горку пакажи пліз а то я дєлал нє палучілась wink
killerlot
#31 killerlot Гости 17 января 2012 07:13
0
Скатываем из фольги шарики или кубики до такого состояния пока мяться почти не будут и склеиваем их термоклеем. Сверху на основную форму для схожести с горкой можно еще шариков из фольги наклеить, но мять их не до конца, а после высыхания клея придать пальцами окончательную форму горке.
Ni1lay
#32 Ni1lay Гости 20 января 2012 19:54
0
Спасибо за идею . Помпа СУПЕР. Мотор один из трёх от неработающего DVDшника.........Не качает а МОЛОТИТ.....Посмотрим что дале будет..По крайней мере от Нокиевской зарядки , такая моща. что ненамного уступает аквариумным...... Первый мой фонтан и увланитель воздуха был на аквариумной помпе . В качестве герметика использовался Силикон . Силиконовый. Через 3-4 месяца силикон стал местам отходить. и подсветка нарушилась. Бум пробовать термопистолет.....
Foma
#33 Foma Гости 27 декабря 2012 23:30
0
а сколько выдает USB???
valetu
#34 valetu Гости 26 февраля 2013 22:30
0
а у меня не получился фонтанчик, точнее сказать получился но с ним произошла беда recourse
сделал насос, горку, поставил резистор, аккамулятор, два светодиода, гнездо под зарядку, когда все всё пробовал работало нормально, затем всё установил и покрасил горку, и уже был финальный момент - приклеивание ракушек. но вот незадача, решил попробовать подзарядить аккамулятор от телефона nokia их же зарядкой, но не прошло и часа как с момента подключения зарядки аккамулятор рванул, приэтом разнес всю горку и вдобавок поджег её wink
что случилося так и не понял, но главное что обошлося, а то эта горка подпалила мне стену немного wassat
ctyz
#35 ctyz Гости 16 апреля 2013 18:15
0
почему струя маленькая 1см зазор 1мм
T_n
#36 T_n Гости 30 апреля 2013 23:38
0
Скажите пожалуйста как сделать питание от сети? в мельчайших подробностях (то-есть каким способом приделать гнездо от телефона)
Дмитрий
#37 Дмитрий Гости 2 мая 2013 17:17
0
А что если использовать насос от стеклоомывателя? Он на 12 вольт, и давление приличное.
vlad0506mail.ru
#38 vlad0506mail.ru Гости 11 июля 2013 22:43
0
а светодиод как
Ar_
#39 Ar_ Гости 26 августа 2013 01:03
0
Если расположить помпу вертикально струя не уменьшиться? belay
Ar_
#40 Ar_ Гости 26 августа 2013 01:25
0
А трубку можно сделать из толстого кабеля lol
vetalhard
#41 vetalhard Гости 24 декабря 2013 18:27
0
а резистор у тебя на сколько Ом там стоит
Валентина
#42 Валентина Гости 13 января 2014 20:31
0
Интересная идея, хочу поделиться ей в группе smile
сизак
#43 сизак Гости 26 января 2014 13:38
0
А, мотор размером с монету 50 копеек подойдет?
Семён
#44 Семён Гости 9 февраля 2014 11:32
0
скажите, а как он работает?
Всеволод
#45 Всеволод Гости 11 февраля 2014 09:49
0
Моторчик крутит шестерню, а шестерня воду поднимает и так пока заряд не кончится
прппи
#46 прппи Гости 13 февраля 2014 21:24
0
У вас моторчик в воде находится?
владислав
#47 владислав Гости 20 февраля 2014 18:50
0
а зачем там резистор на 100оМ
Алексей
#48 Алексей Гости 6 апреля 2014 23:36
0
Респект автору!!! Просто красавчик! Идея, дизайн, исполнение.... реально просто и красиво! Буду пробовать
Максим
#49 Максим Гости 4 октября 2014 02:38
0
С матами(!) переделал контейнер для линз (вернее баночку для обработки) в помпу. Струйка воды при 3х мизинчиковых батарейках - 5см вверх. Сейчас начну переделывать контейнер, как получится - отпишусь winked

Цитата: T_n
Скажите пожалуйста как сделать питание от сети? в мельчайших подробностях (то-есть каким способом приделать гнездо от телефона)

Поясняю: Хватаем ЛЮБОЙ зарядник от телефона (я брал от старинного, на 300мА и около 5в). Если нету подходяшего гнезда - отрезаем его. Красный провод: плюс, чёрный: минус. используя картинку, врезаем его вместо зарядного гнезда. -> Профит.
flow
#50 flow Гости 17 ноября 2014 23:07
0
Если не хочется заморачиваться с помпой, можно купить на авто рынке моторчик от омывателей стекла. Не дорого и герметично, эффективно и т.д.
