» » » Усилитель на STK402-020…STK402-120
Сегодня хотелось бы вам рассказать об усилителе который, по моему мнению, является отличным решением по соотношению цена-мощность-качество. И так, в главной роли у нас сегодня микросхема серии STK. Микросхемы stk – гибридные микросхемы которые выполнены на бескорпусных транзисторах по толсто пленочной технологии и лазерной подгонкой номиналов всех сопротивлений. Я, как и довольно большое количество радиолюбителей считаю эти усилители, одним из лучших и обходящие по качеству звучания всем известные TDA и LM. Конечно можно вспомнить и ламповые усилители но это довольно размытая тема да и к тому же сегодня уже становится не просто найти стоящие лампы и трансформаторы, а если и удается то цены на подобные экспонаты не самые низкие. Ну что касается микросхем, так они только набирают оборот и, найти необходимые детали обвязки к ним не составляет никакого труда. Если копнуть в глубь промышленности и рассмотреть спектр микросхем которые устанавливают на свои звуковоспроизводящие устройства большинство фирм то можно увидеть занимательную тенденцию, к примеру если рассмотреть практически любую акустическую систему бюджетного уровня (1000-2000 руб.) то в лучшем случае вы там найдете tda7294 или tda2050. Производители прибегают к подобным решением в виду того что микросхемы этого ряда не придирчивы к питанию, им требуется крайне малое количество внешней обвязки (резисторов, конденсаторов, катушек), а порой и не требуют вообще. Если же попытаться рассмотреть уже более дорогие и качественные АС то в большинстве случаев можно увидеть либо транзисторные усилители, либо те самые STK.

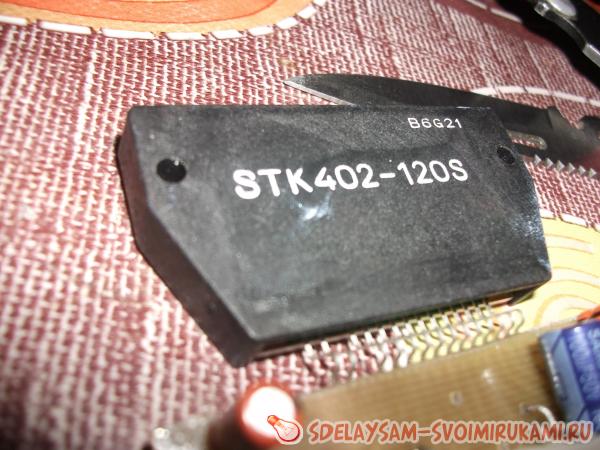

В этой статье мы рассмотрим микросхему STK402-120S одним из достоинств линейки “STK402-020…STK402-120” является то, что каждая из этих микросхемы имеет абсолютно одинаковую обвязку, а последнее значение (..120) обозначает максимальную мощность которую эта микросхема способна предоставить (120W). А значит каждый сможет выбрать ту мощность, которая нужна именно ему, а если она перестанет его устраивать будет достаточно заменить только микросхему на более высокий наминал ну и в некоторых случаях и силовой трансформатор на более высокое напряжение.

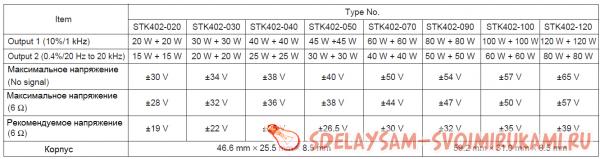

И так думаю стоит переходить с практике и начнем мы с параметров всего модельного ряда:

Усилитель на STK402-020…STK402-120

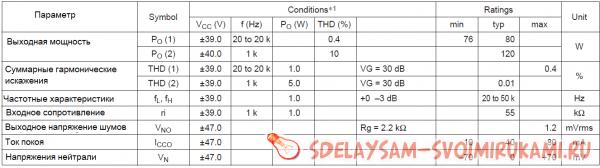

И характеристики конкретного нашего усилителя:

Усилитель на STK402-020…STK402-120

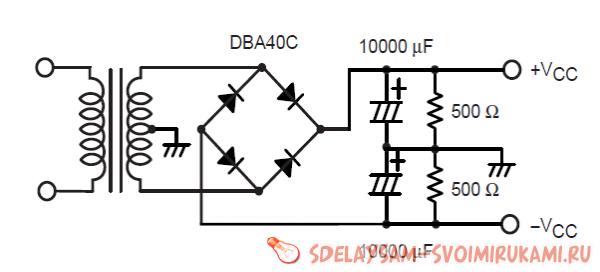

После оглашения всех характеристик думаю можно перейти к сборке. И сборку как полагается мы начнем с питания. Здесь используется система двуполярного питания или как его еще называют питание со средней точкой. Вот схема нашего блока питания:

Усилитель на STK402-020…STK402-120


В блоках питания подобного типа есть и минус и плюс и земля (корпус). Напряжение указанное в параметрах а именно +-39 В это напряжение которое должно быть между плюсом\минусом и землей т.е. между плюсом и минусом должно быть 78 В.
Затем рассмотрим схему самого усилителя:

Усилитель на STK402-020…STK402-120


Выходные резисторы на 0,22 Ом и 4,7 Ом должны иметь мощность минимум 2 Вт остальные можно взять по 0,25 Вт. Так же максимальное напряжение электролитических конденсаторов на 100 и 10 Мкф должно быть выше напряжения питания.

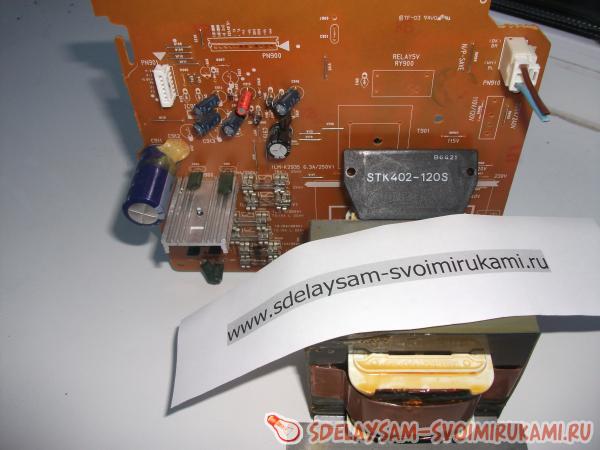

Ну теперь думаю можно перейти к сборке. Мне частично повезло и в руки попал старый музыкальный центр из которого и была позаимствована не малая часть деталей.
Опять таки начнем с блока питания. Это и была основная часть которую я позаимствовал.

Усилитель на STK402-020…STK402-120

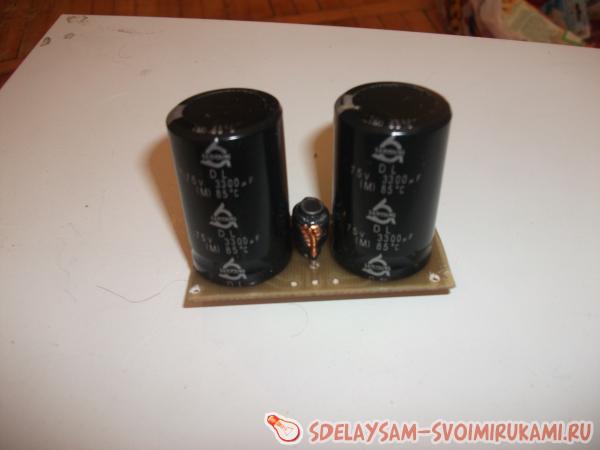

Трансформатор выдавал +- 50 но это вполне входит в допустимые параметры нашей микросхемы. Возникла лишь одна проблема.. В виду того что сглаживающие конденсаторы находились на другой плате их пришлось выпаивать и изготавливать собственную плату:

Усилитель на STK402-020…STK402-120

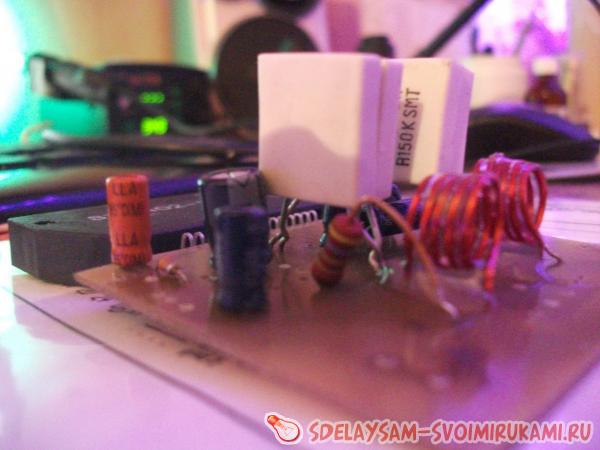

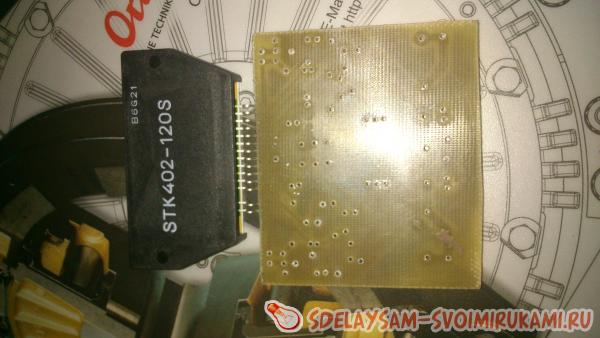

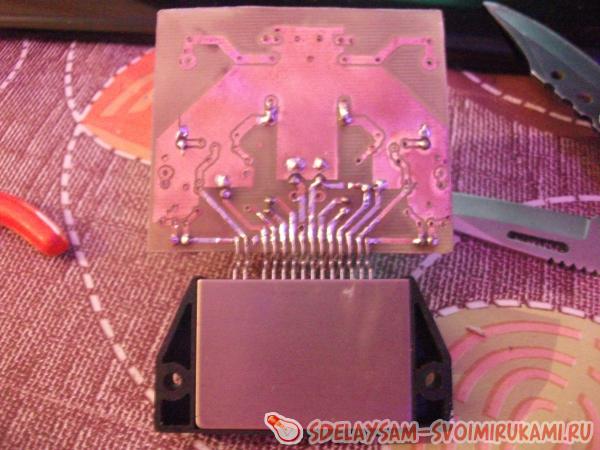

Дальше стоит взяться за сам усилитель, в виду того что элементов слишком много о навесном монтаже (как в случае с TDA) не может идти и речи. И так вот фотографии сборки усилителя:

Усилитель на STK402-020…STK402-120

Усилитель на STK402-020…STK402-120

Усилитель на STK402-020…STK402-120

Усилитель на STK402-020…STK402-120

Усилитель на STK402-020…STK402-120

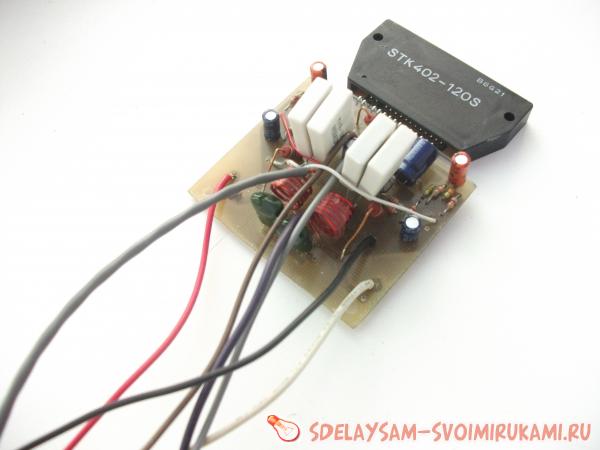

Вот итоговая фотография, чтобы не возникло вопросов сразу скажу что большая часть неполярных конденсаторов в данном случае в таких же корпусах как и резисторы. Ко всему прочему на этой фотографии не достает двух выходных резисторов на 4,7 Ом.

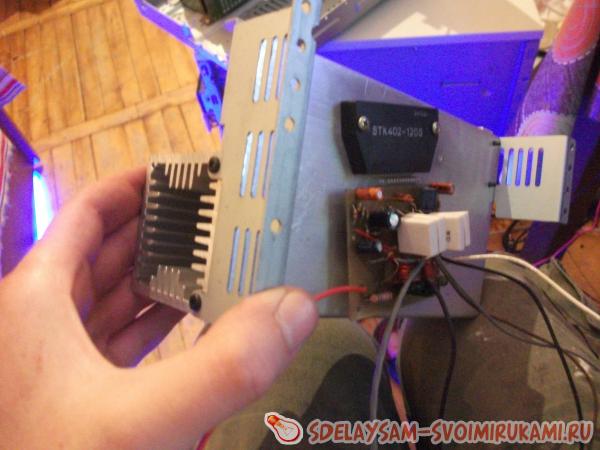

На этом большая часть работы подошла к концу, осталось лишь убрать все компоненты в корпус и закрепить микросхему на радиатор.

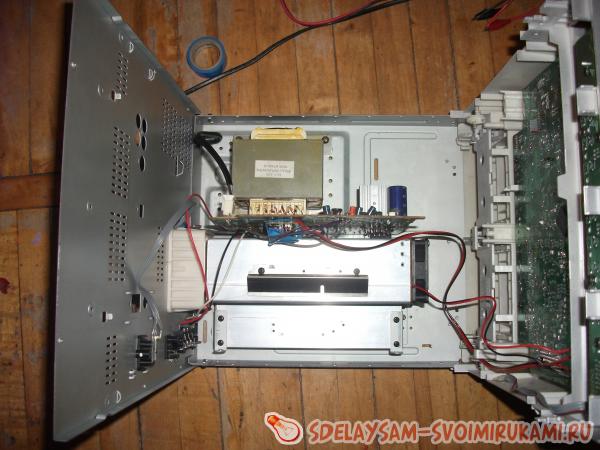

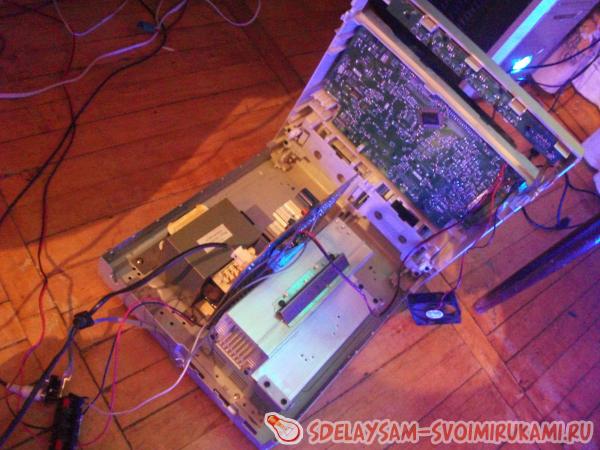

В моем случае я решил воспользоваться все тем же корпусом от музыкального центра.


Усилитель на STK402-020…STK402-120

Усилитель на STK402-020…STK402-120

Усилитель на STK402-020…STK402-120

Усилитель на STK402-020…STK402-120

Усилитель на STK402-020…STK402-120


Если вся схема была спаяна верно и подано верное питание то усилитель заработает сразу без всяких настроек. И в итоге мы получили довольно качественный усилитель который вполне может удовлетворить потребность в мощном и качественном звуке. Думаю многие как и я после использования усилителей на STK вряд ли уже вернутся к TDA или LM.
