Привет, друзья! Сегодня я покажу, как сделать простую светодиодную контрольную лампу для автомобиля. В последнее время ко мне часто приезжают машины, которым нужно проверить импульс или настроить форсунки. Для этого нужна такая лампа.
Самодельная светодиодная контрольная лампа для автомобиля

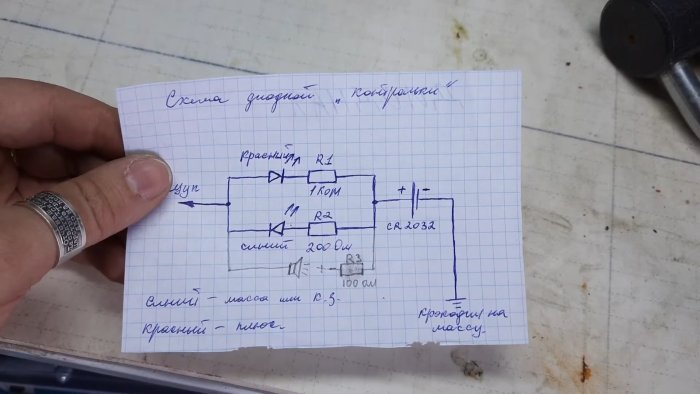

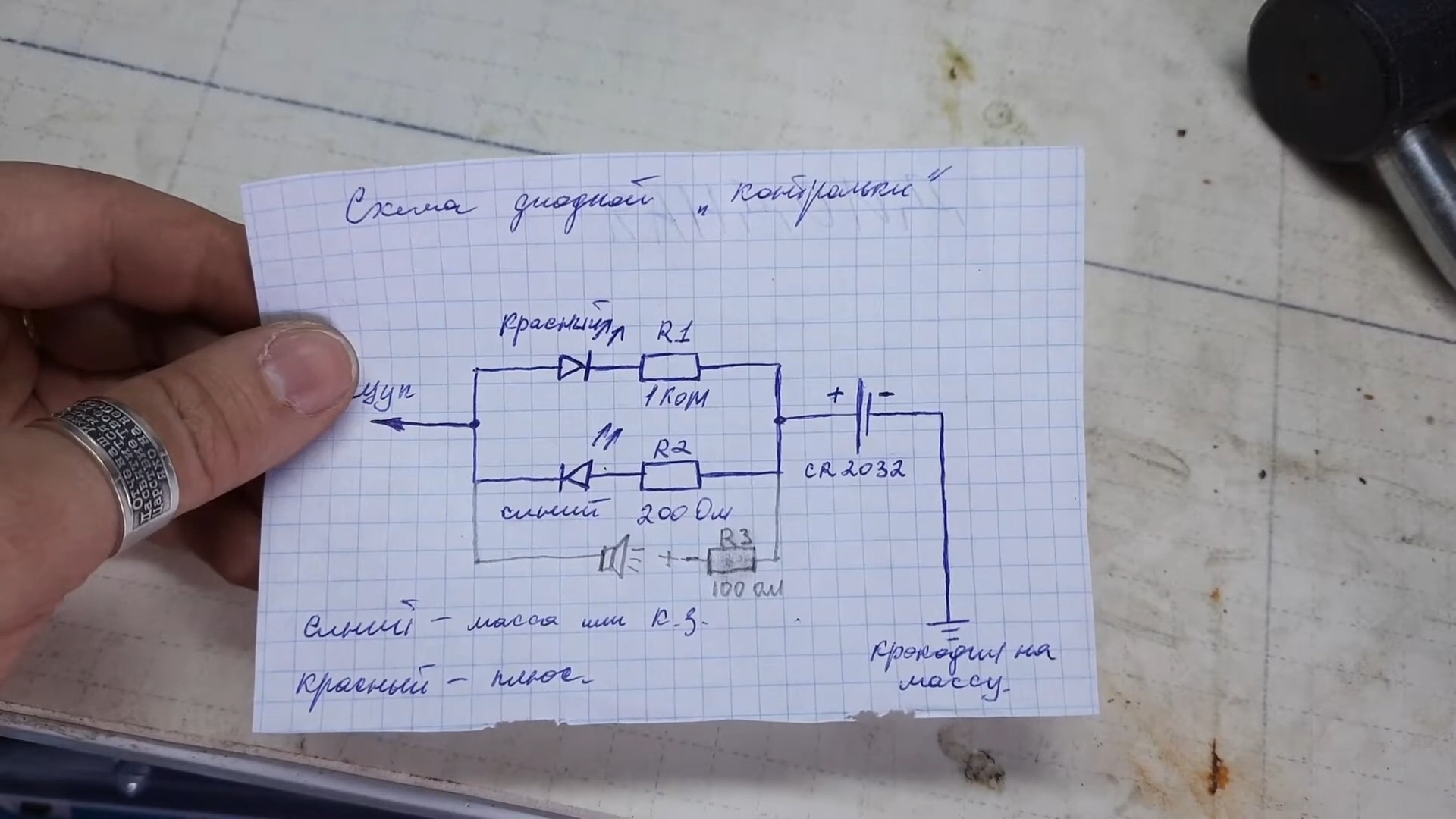

Я нашёл схему в интернете, немного её изменил и добавил пищалку. Корпус я сделаю из пластикового корпуса от старой сигнализации. Внутри будет пустой корпус от аварийного зажигания, который я тоже использую.
Для схемы мне понадобятся два светодиода (красный и синий), батарейка CR2032, два резистора (на 1 кОм и 100 Ом), пищалка и провода. Всё это можно найти в любом гараже.

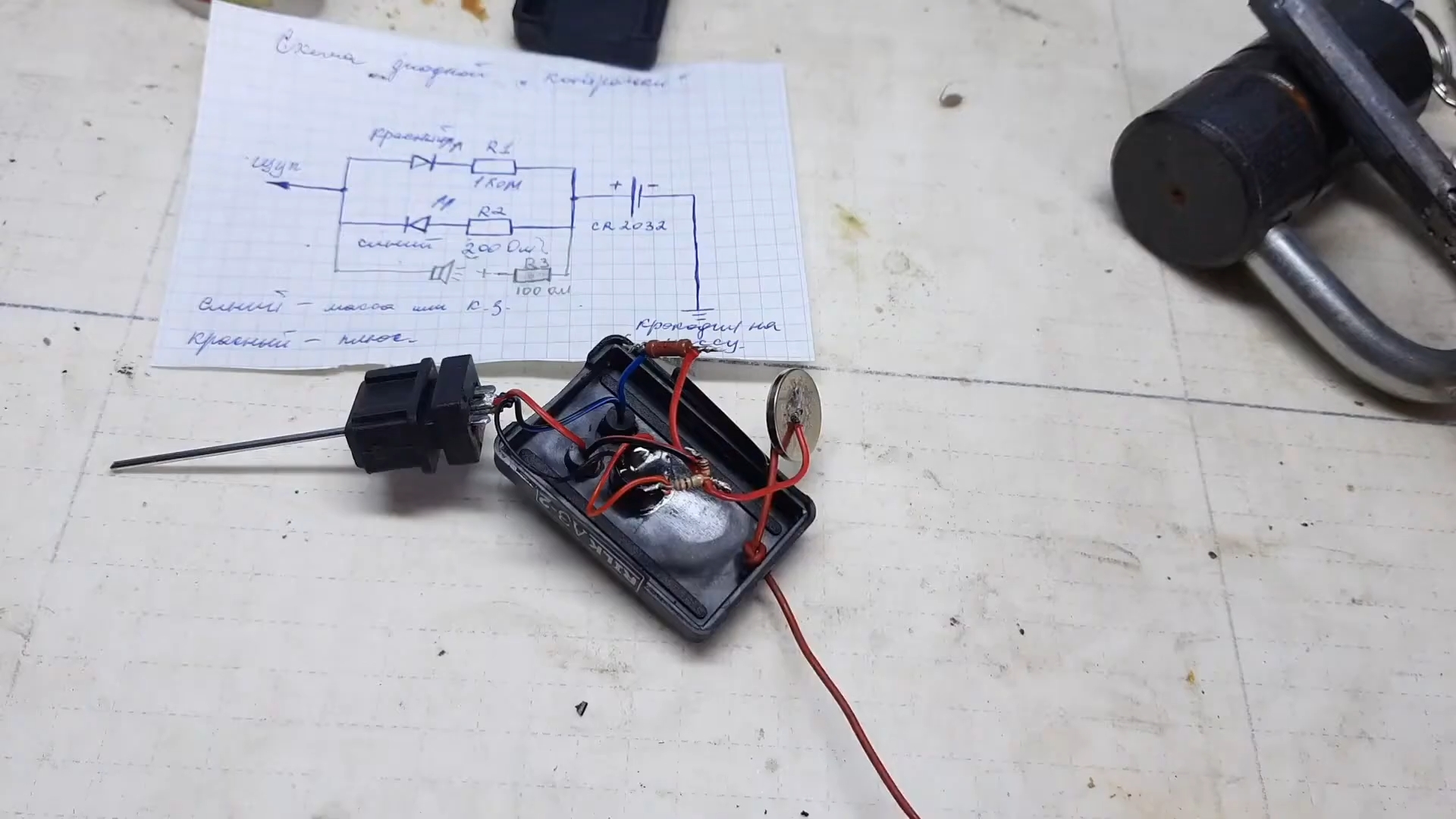

Сначала я спаяю все элементы по схеме на столе. Потом соберу всё в корпус и покажу результат.

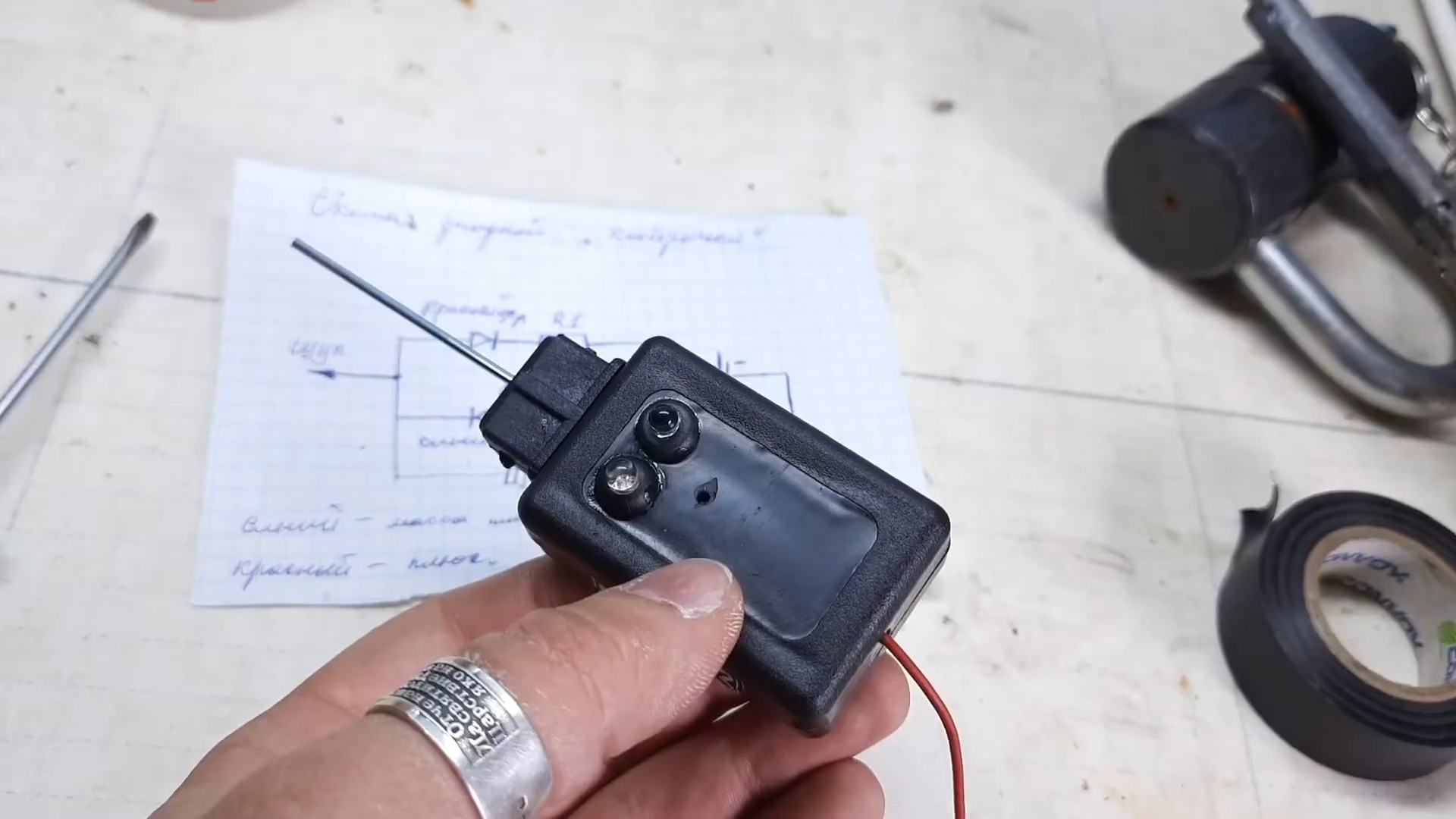

Вот что у меня получилось: я заизолировал все соединения, припаял провода и собрал всё в корпус.
Корпус я проклеил суперклеем, а в отверстия вставил динамик.

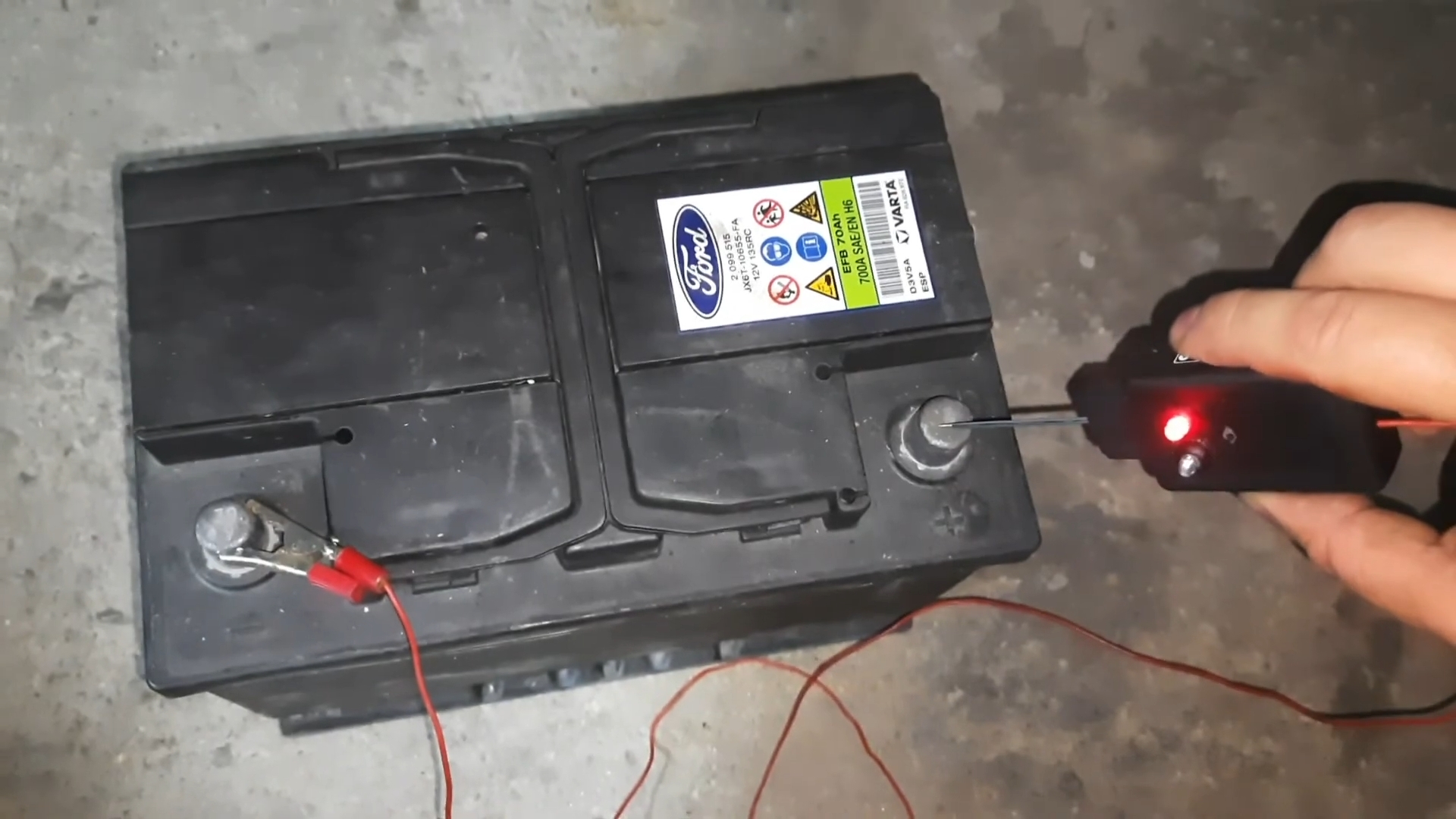

Теперь можно проверить работу лампы. Подключим её к аккумулятору автомобиля. Если красный светодиод горит ярко, значит, мы нашли плюс.

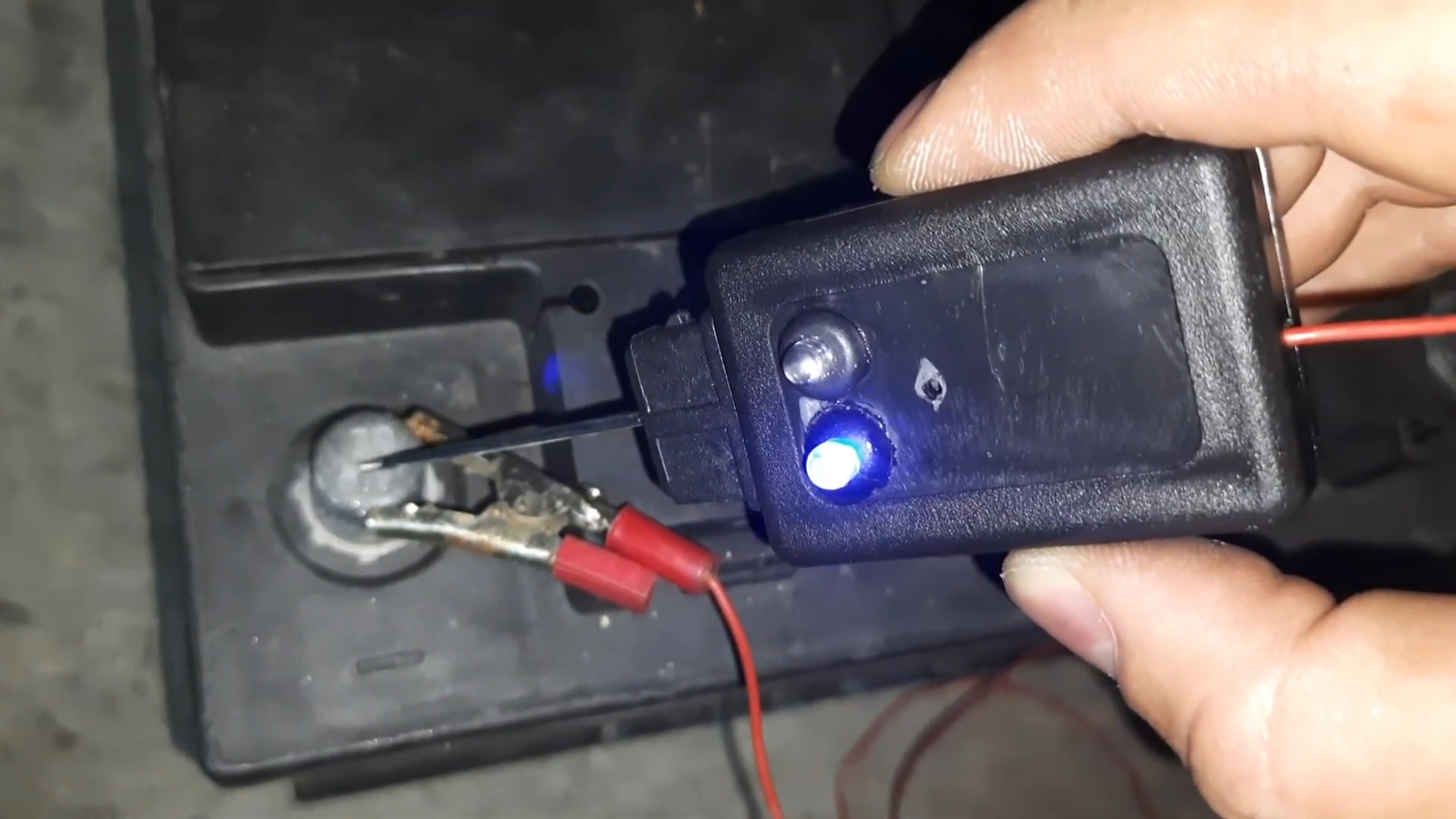

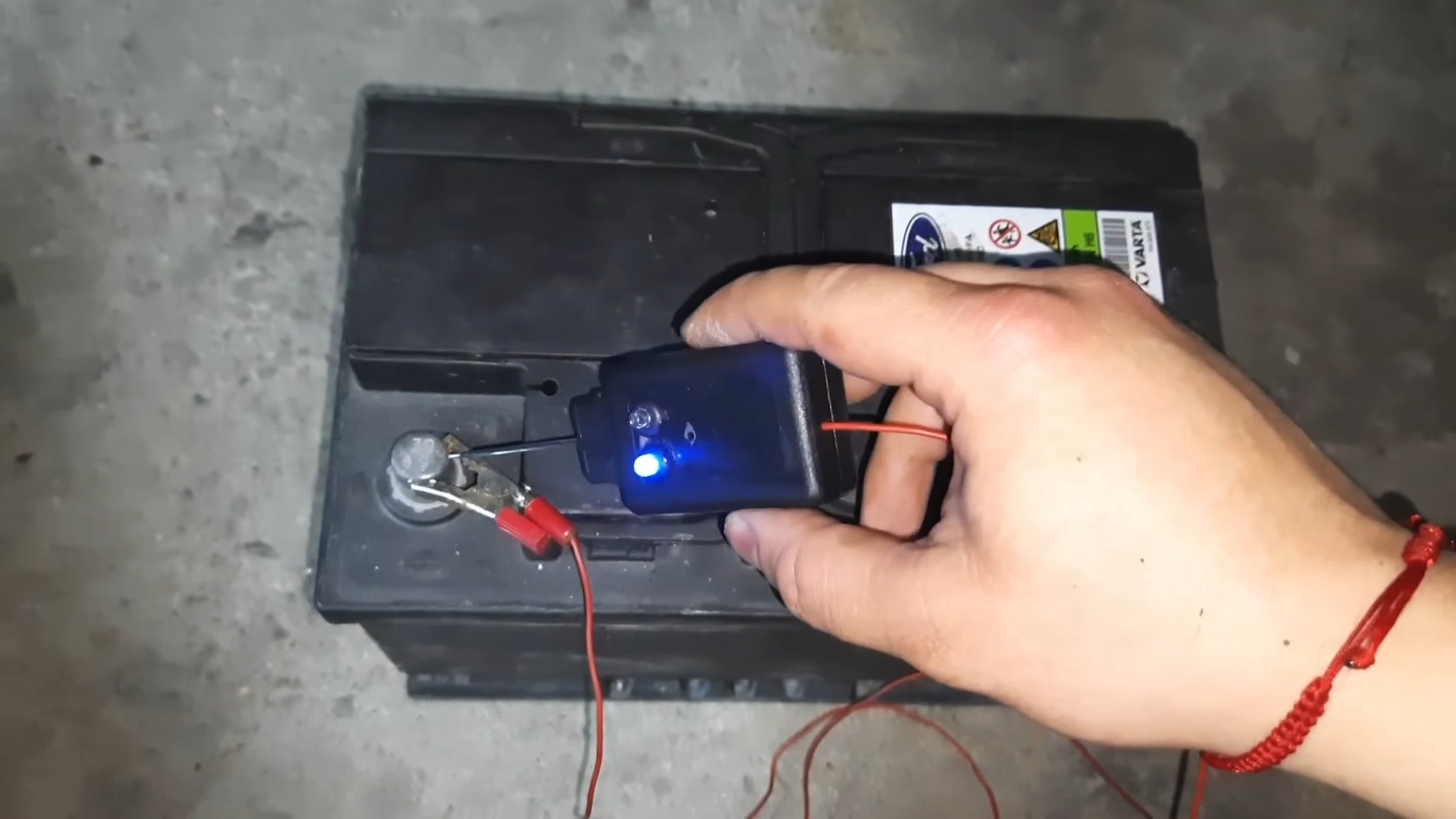

Если синий светодиод горит, значит, мы нашли массу или короткое замыкание.
Эта лампа может быть полезна для диагностики автомобиля. Её можно сделать из подручных материалов и без особых затрат.
Если вам понравилась идея, берите на заметку! На этом всё, до встречи!
