Идея создания шести канальной акустической системы существовала давно. Задавшись целью, я детально изучил характеристики звуковой карты и узнал, что она поддерживает целых 7 каналов звучания. Так как неплохо разбираюсь в электрических схемах, я решил создать акустику 5.1 для компьютера. Для этого был задействован старенький китайский домашний кинотеатр, который был подключен к компьютеру в двухканальном режиме РС.

Шестиканальный усилитель звука

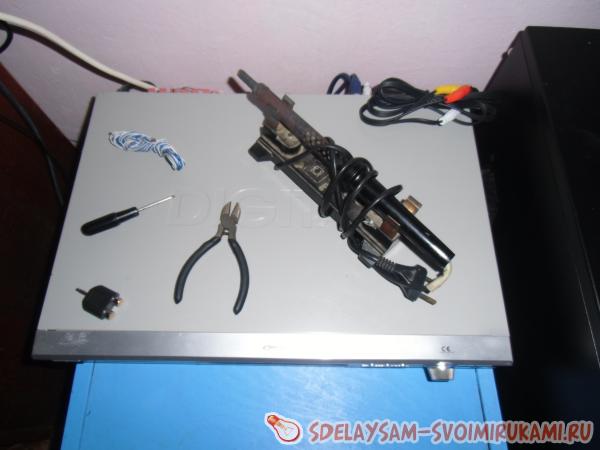

Чтобы сделать качественный звук мне понадобились: из инструментов отвертка, кусачки и паяльник, а из материала провод, акустический кабель с RCA-разъемами, и двухканальные переходники.

Очень важно! Обязательно выключайте любую электротехнику от сети перед тем, как будете ее разбирать, дабы не получить поражения электрическим током.

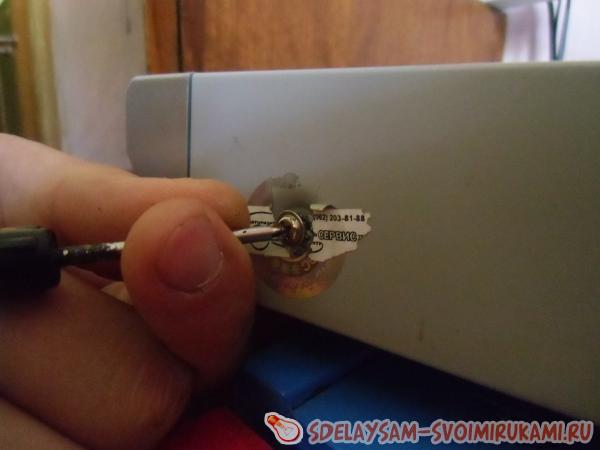

Отключив провода, я приступил к снятию верхней крышки, чтобы посмотреть на усилители звука. Нужно было взглянуть, можно ли вообще воплотить задуманное в жизнь. И вот что открылось моим глазам:

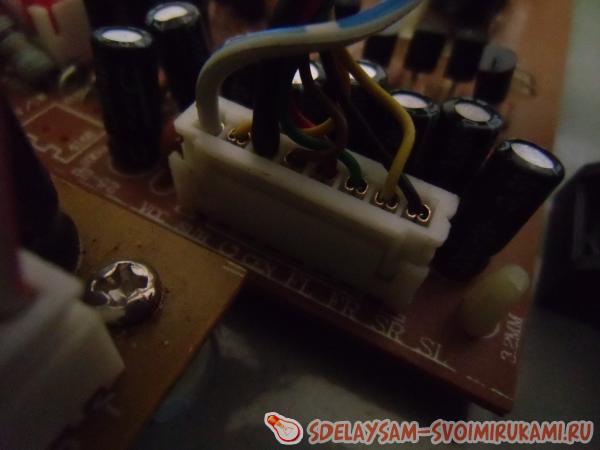

Буду выражаться как можно более простым языком для тех, кто в этом ничего не понимает, но мысль его заинтересовала. На фото 4 показано все устройство домашнего кинотеатра. Большая часть его составляющих мне не требовалось. Интересующей деталью является плата в верхней левой части фото 4. Это и есть блок усилителей, отвечающих за объемное звучание 5.1. Мне нужно было подвести шесть линейных сигналов звуковой карты к данному блоку. Благо на плате есть разъем с надписями всех каналов, к котором подходят сигналы с проигрывателя.

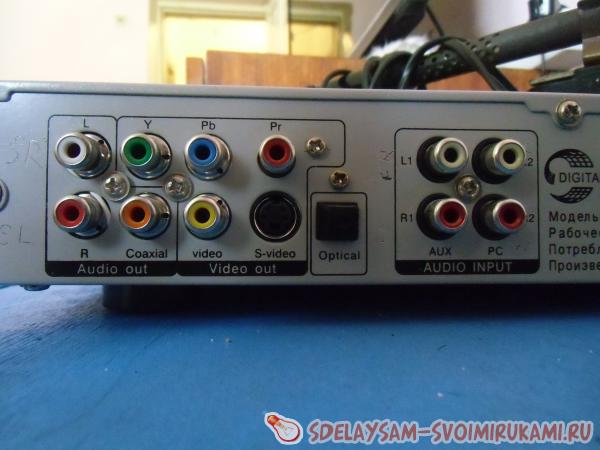

С этим разобрался, но теперь возник другой вопрос. Как сделать так, чтобы аккуратно подключать шесть RCA-кабелей с компьютера. И тут мне помогут линейные входы кинотеатра, которых как раз было много.

Из всех разъемов я выбрал наиболее подходящие, предварительно нацарапав возле них номер будущего входа. Затем они были вообще отсоединены от платы, чтобы не было замыкания в дальнейшем:

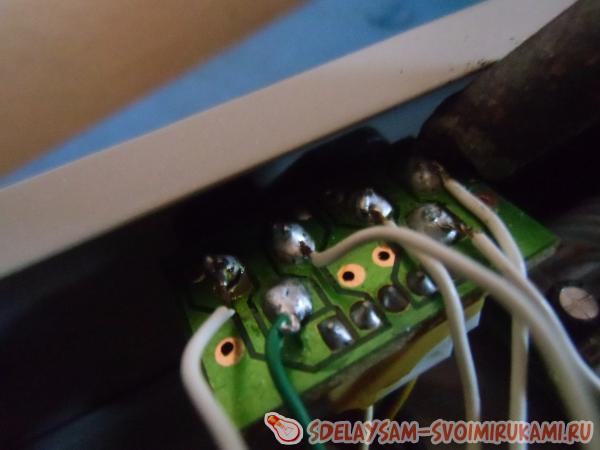

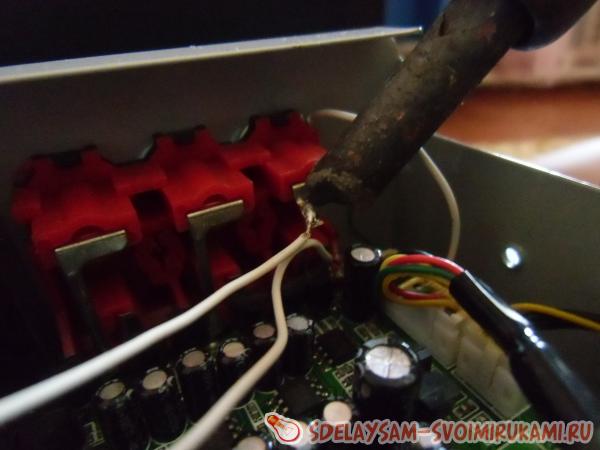

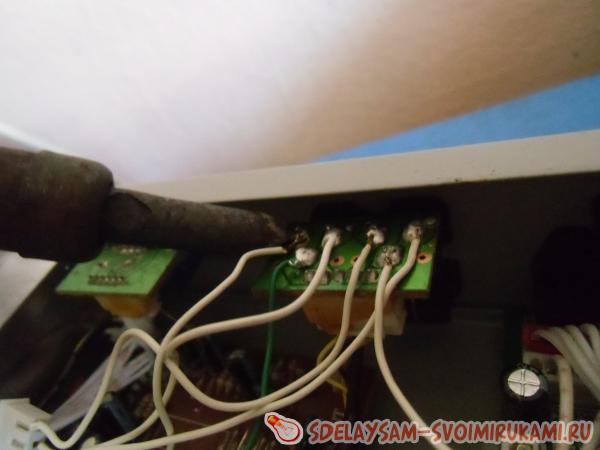

Теперь предстоял самый ответственный момент: припаять провод к каждому разъему и соединить с блоком усилителей.

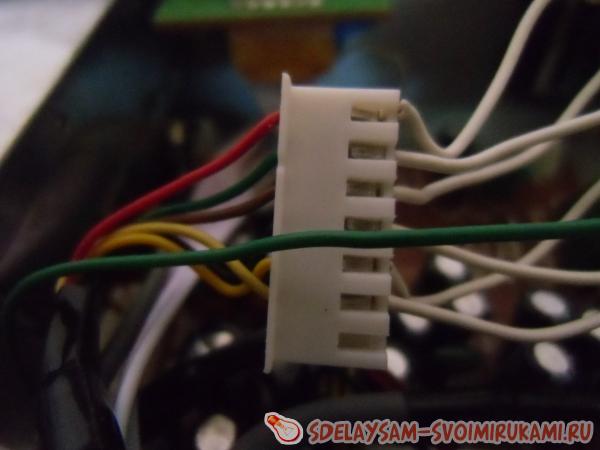

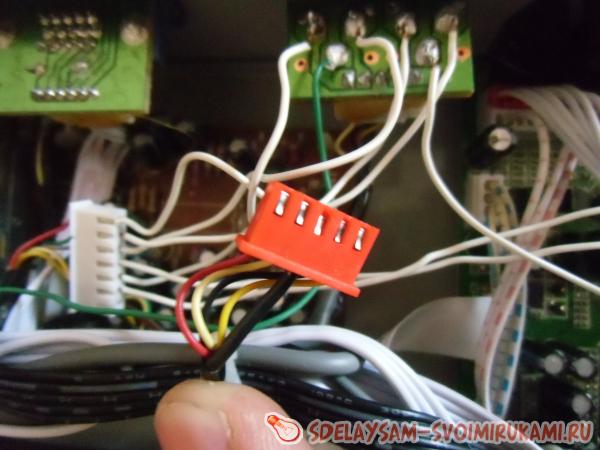

Припаянные провода я соединил в разъеме, идущем от усилителей согласно цветности канала, питание для усилителей тоже пришлось подводить зеленым проводом.

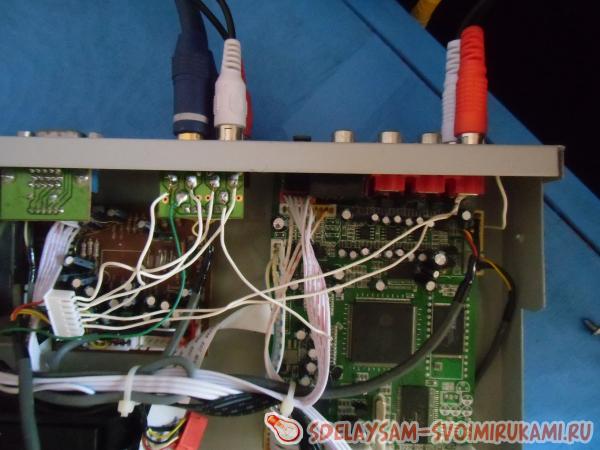

Вот такой оказалась вся работа. На фото 12 видно, что к проигрывателю подходят RCA-кабеля, которые белым проводом соединяются с разъемом, идущим от усилителей:

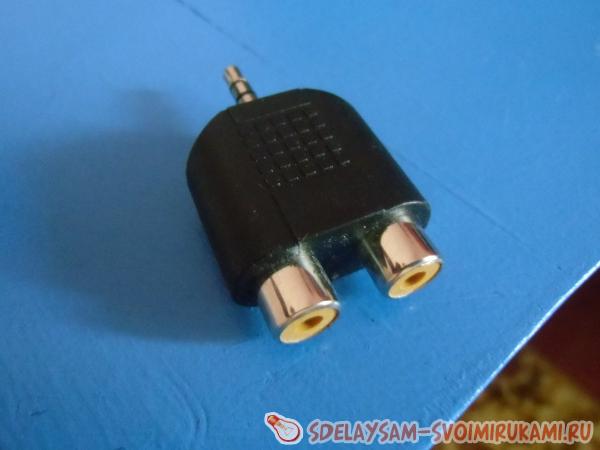

В компьютере были задействованы все три выхода звуковой карты, передающие по два звуковых канала: два фронтальных, два тыловых, центр и сабвуфер. Разделить выход на два канала помогла вот такая штучка:

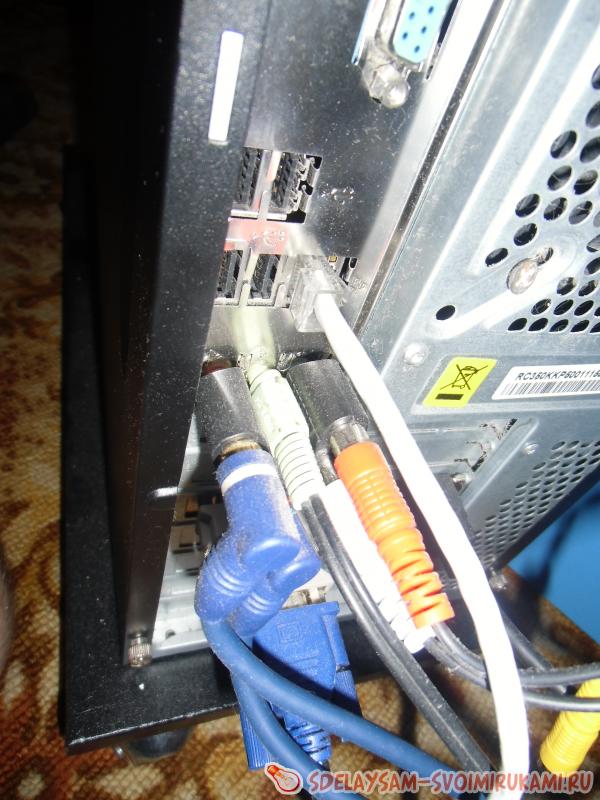

С задней стороны компьютера все выглядит вот так:

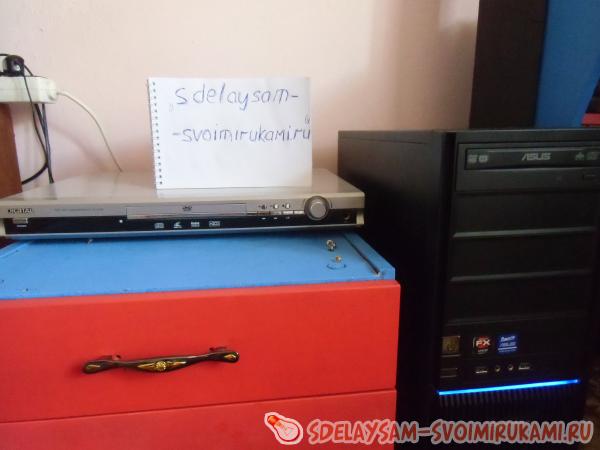

Работой остался более чем довольным. Качество звука не сравнится с прежним.
