Привет! Сегодня я хочу показать вам интересную схему зарядного устройства. Оно рассчитано на большой ток и может заряжать аккумуляторы до 200 ампер-часов с регулировкой выходного тока. Устройство также может служить мощным блоком питания для различных приборов. Для улучшения работы, в качестве блока питания, нужно добавить элементы фильтрации и выходной конденсатор.

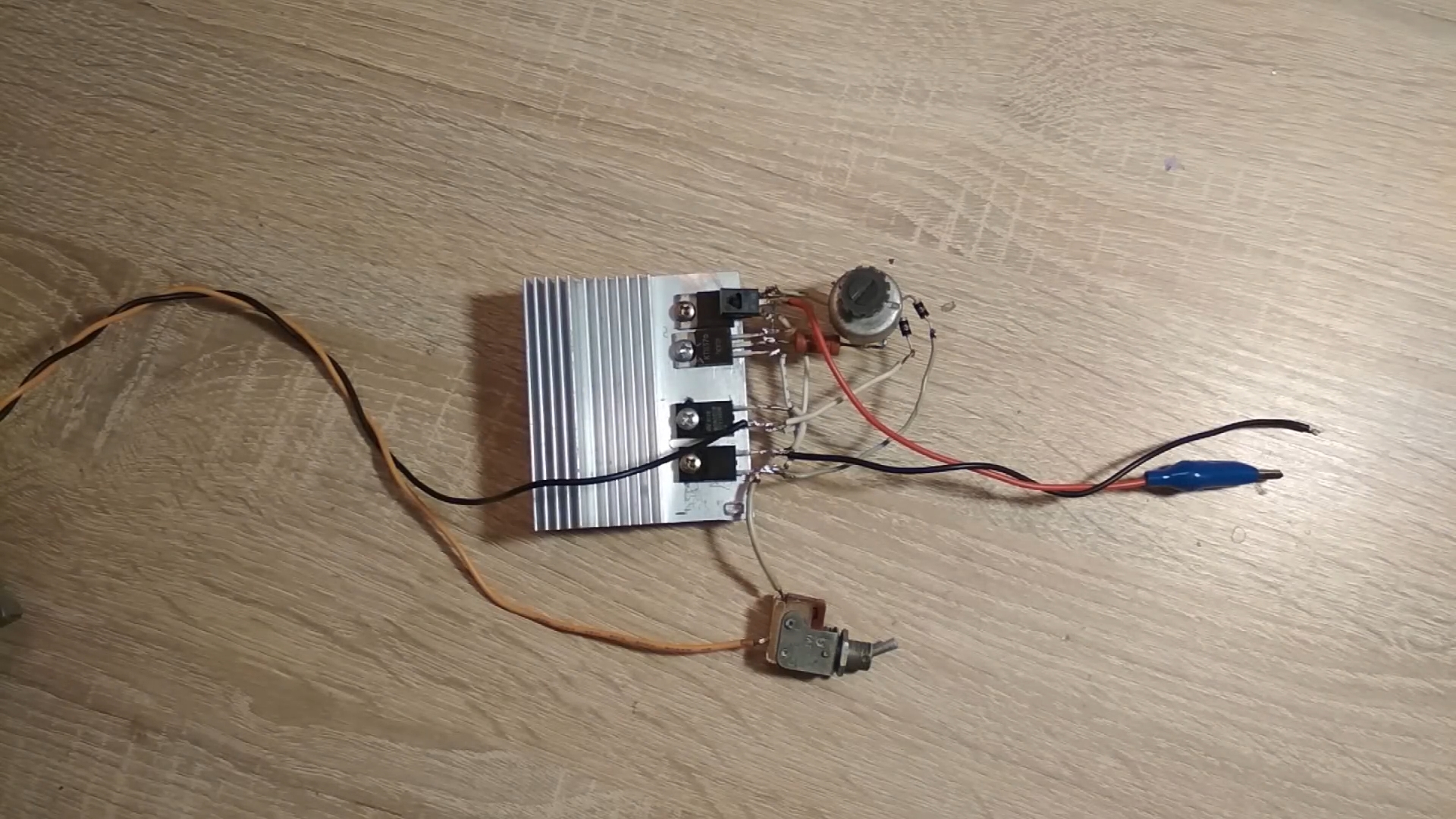

Силовая часть устройства размещается на одном радиаторе, к которому припаяна вся обвязка. На радиаторе находятся два диода и два транзистора, взятые из компьютерного блока питания.

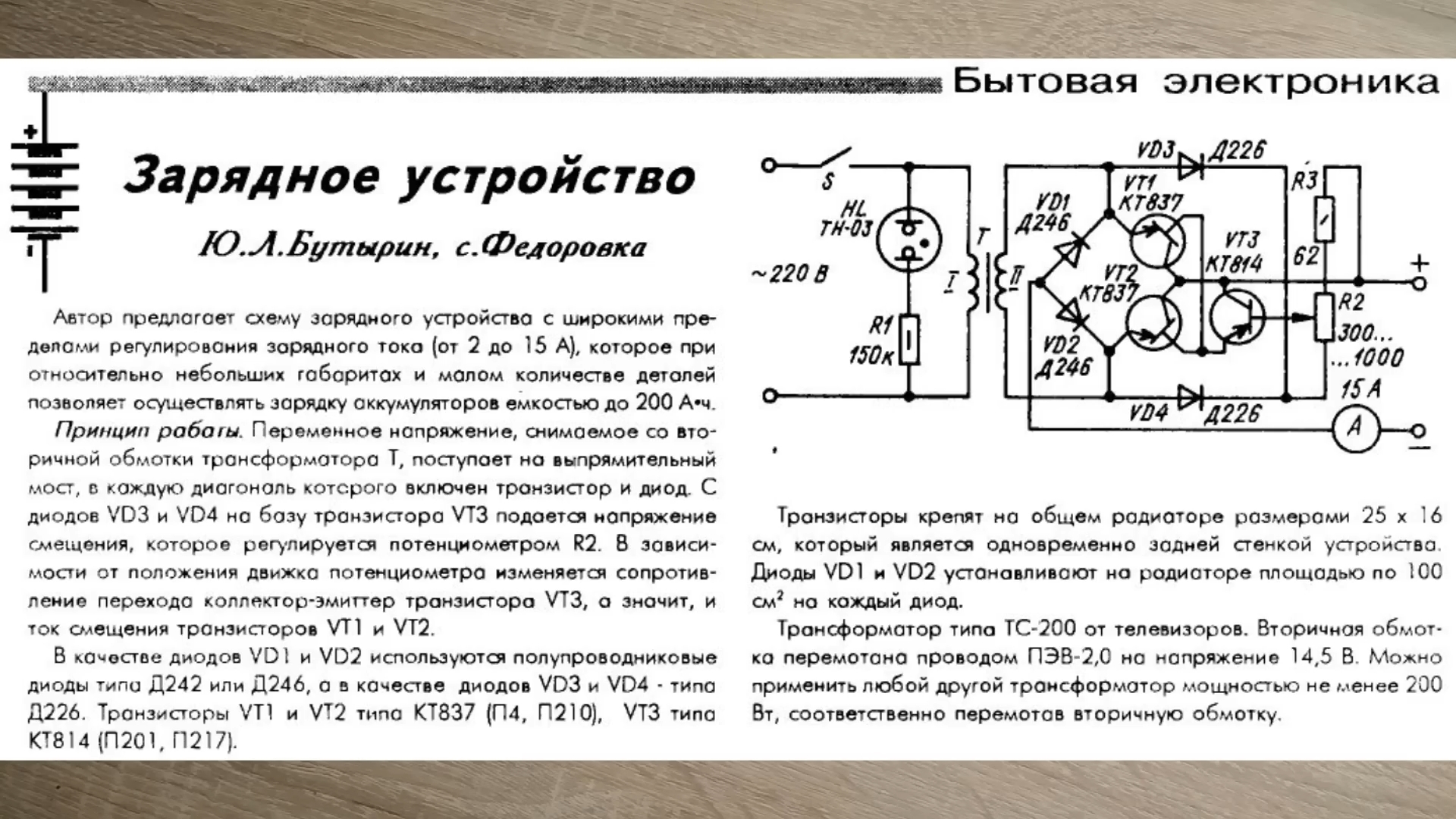

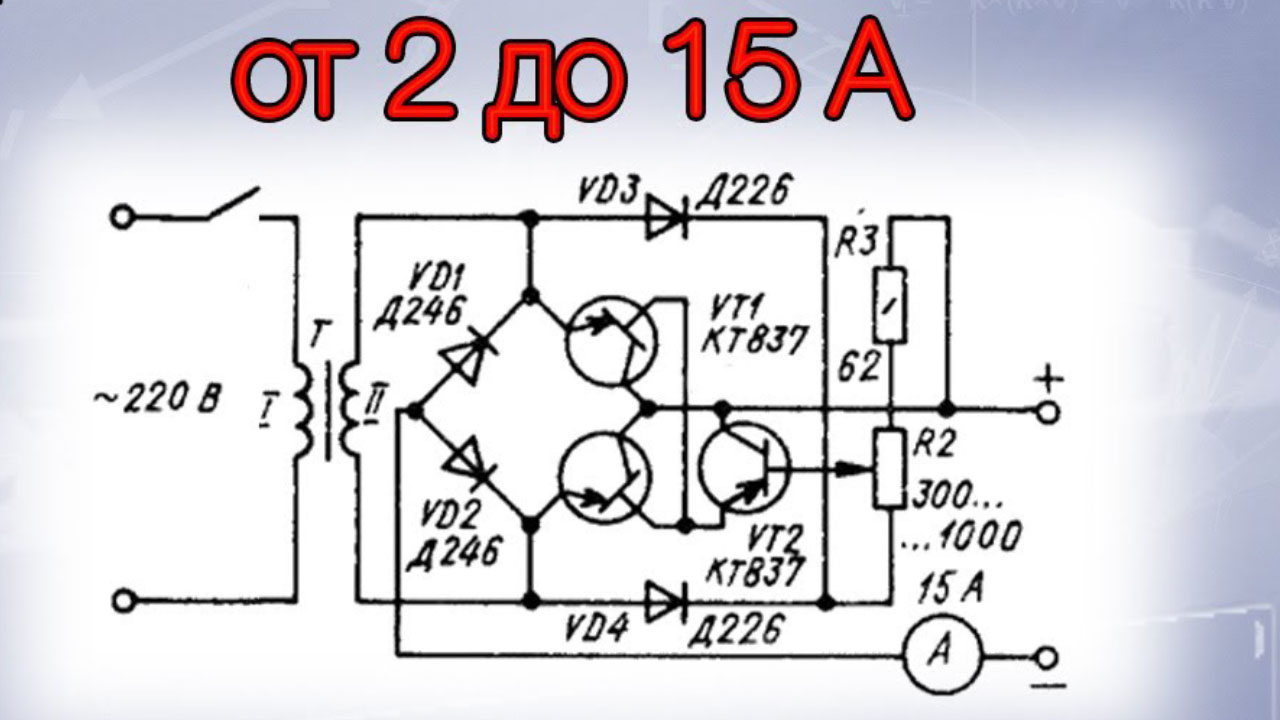

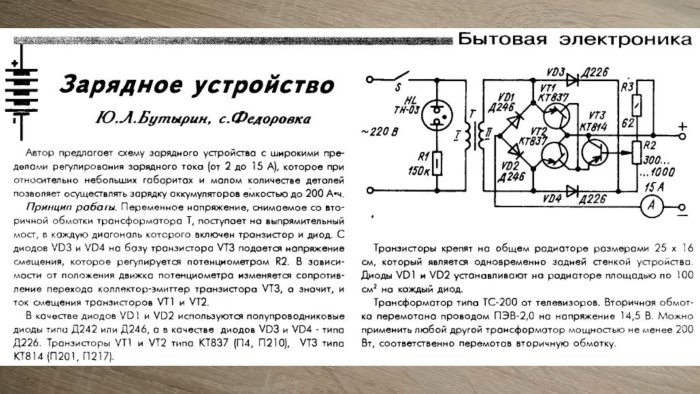

Схема зарядного устройства
Особенность схемы — полууправляемый диодный мост, состоящий из диодов и транзисторов. Это позволяет регулировать большие токи при минимуме деталей. Требования к деталям невысокие: чем мощнее деталь, тем эффективнее будет устройство.
Регулировка выходного тока осуществляется с помощью переменного резистора R2. Он изменяет смещение управляющего транзистора Т3, который, в свою очередь, регулирует ток через силовые транзисторы. Нагрузка распределена между двумя транзисторами, что повышает эффективность схемы.
Сборка зарядного устройства

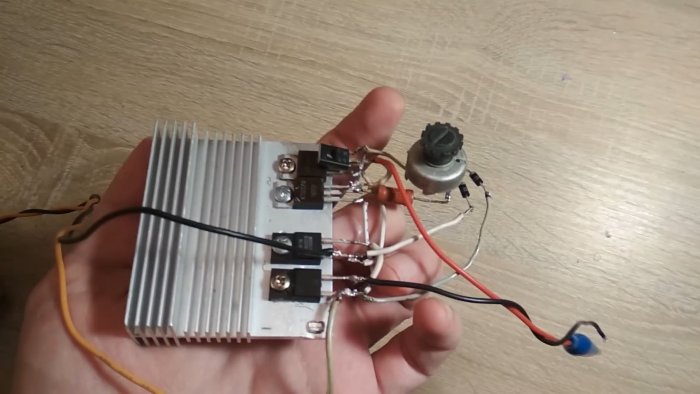

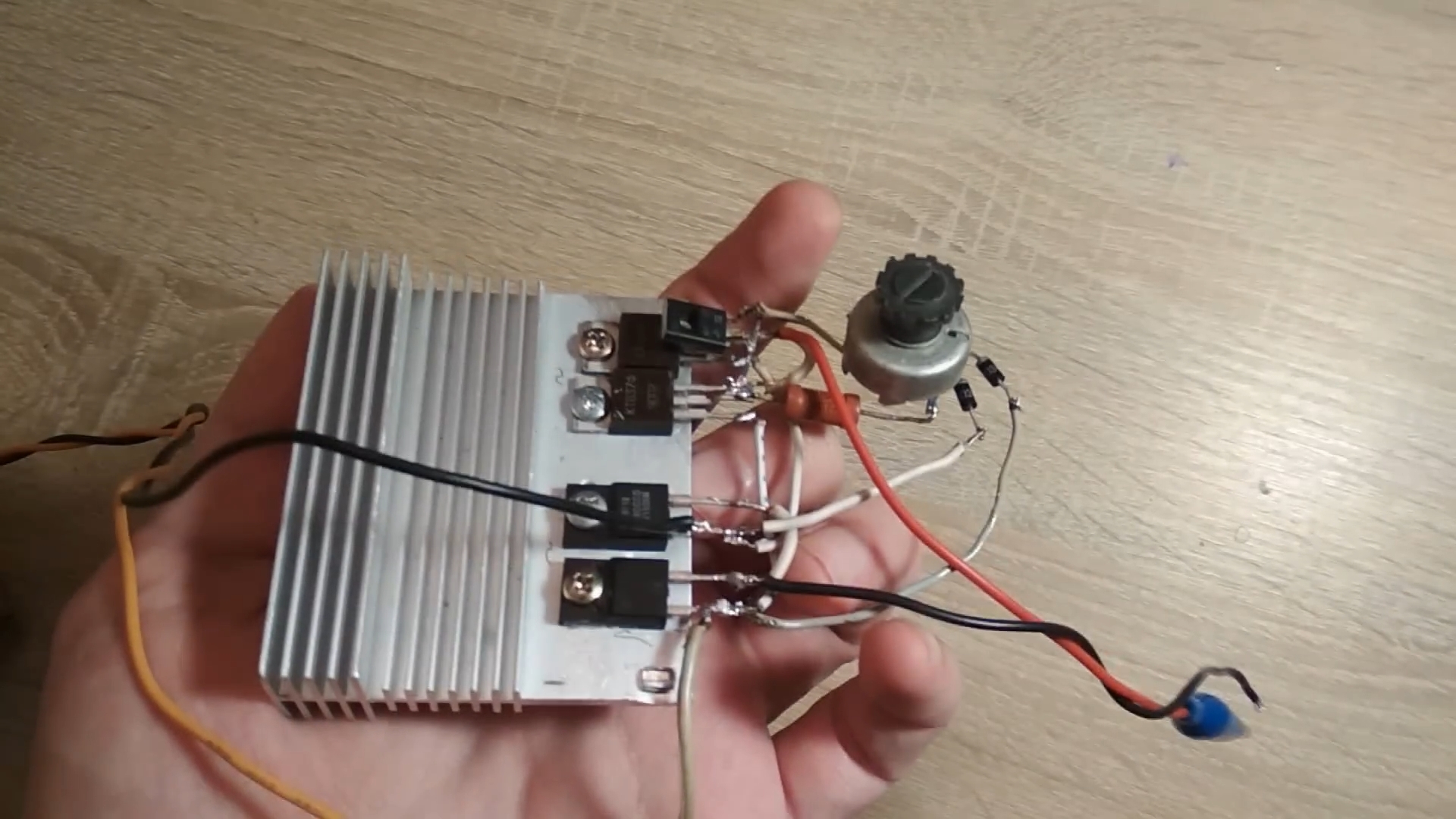

Транзисторы, установленные на схеме, имеют изолированные теплоотводы, что упрощает сборку. Для улучшения характеристик можно использовать мощные современные импортные транзисторы, которые легко найти в старых телевизорах и блоках питания.
В качестве управляемого транзистора используется КТ814, который почти не греется и только управляет работой транзисторов на радиаторе. Диоды 226 заменены на современные 4003 или 4004, которые имеют ток на 1 ампер.
Проверка ЗУ

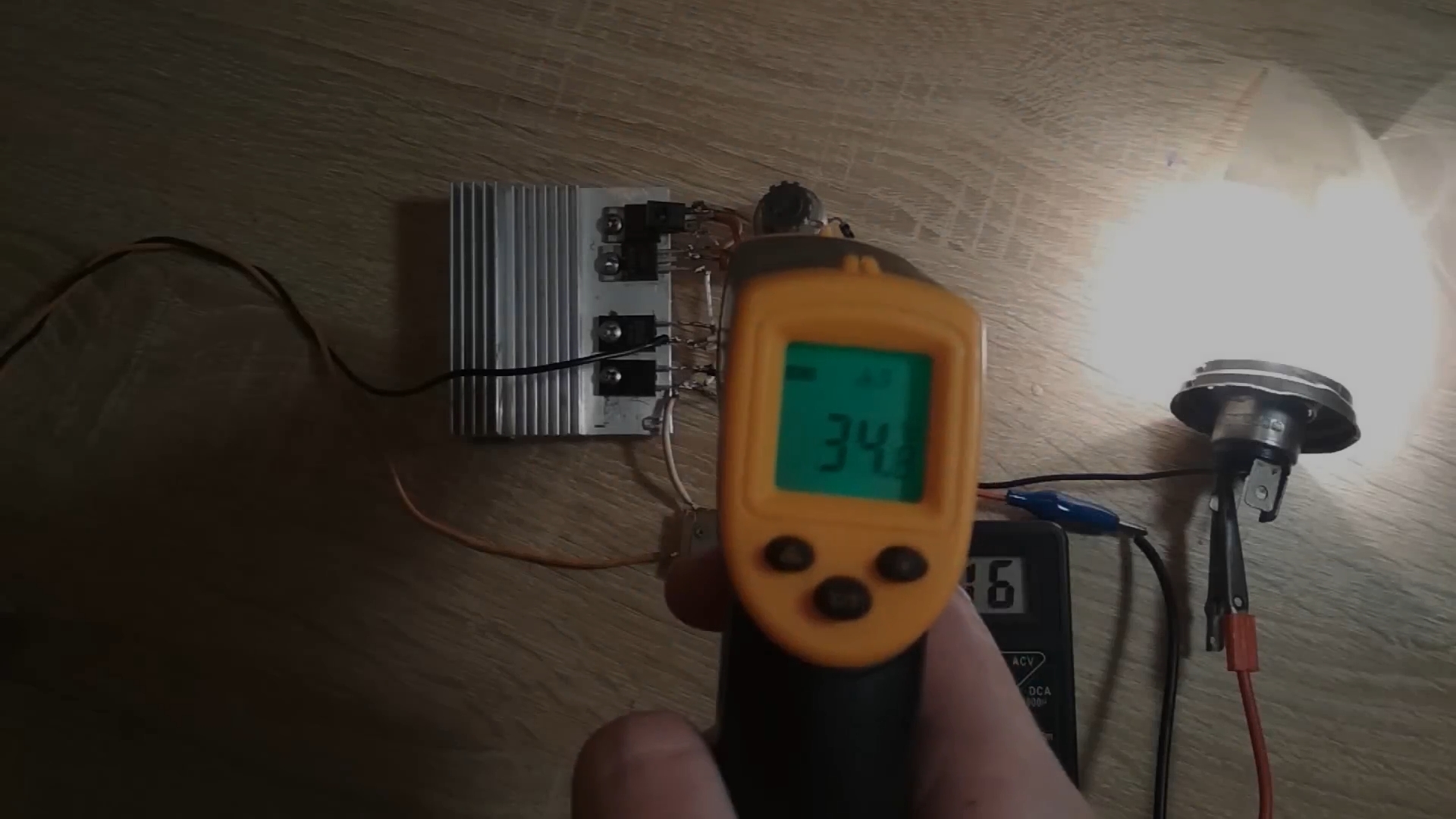

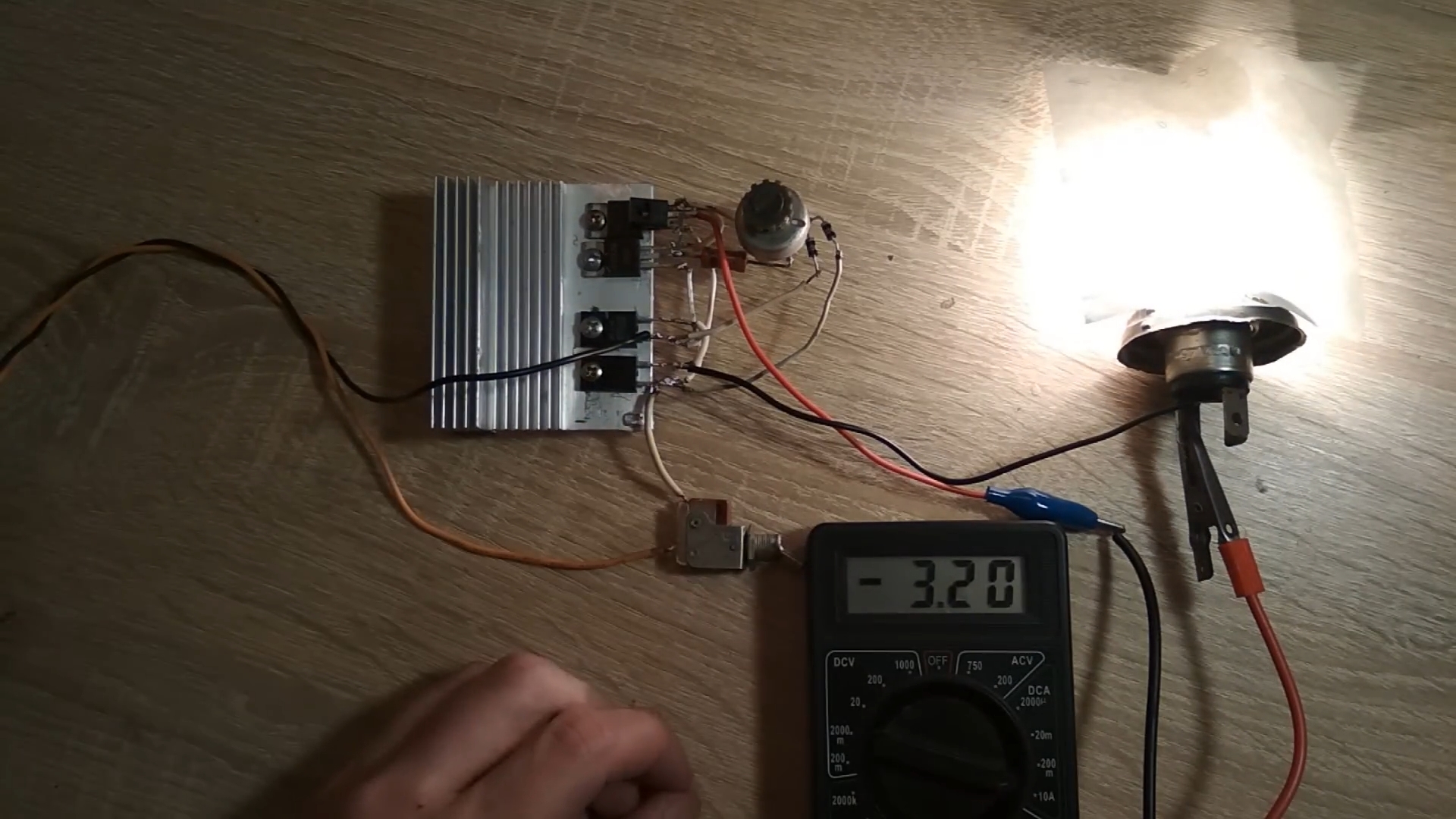

Для проверки работы устройства используется 40-ваттная лампа на 12 вольт. Лампа горит ярко, а транзисторы почти не греются.
После 5–10 минут работы температура транзисторов не превышает 40 градусов.
Для увеличения мощности устройства можно использовать трансформатор на 200 или 500 ватт. Автор статьи рекомендует использовать трансформатор 200 от телевизора и перемотать его на напряжение 14,5 вольт.
Схема устройства очень удачная и позволяет собрать мощное регулируемое зарядное устройство. Рекомендую всем, кто ищет такое устройство, попробовать эту схему.
