Привет! Сегодня я расскажу о воронении стали. Я использую два метода: горячее и холодное воронение.

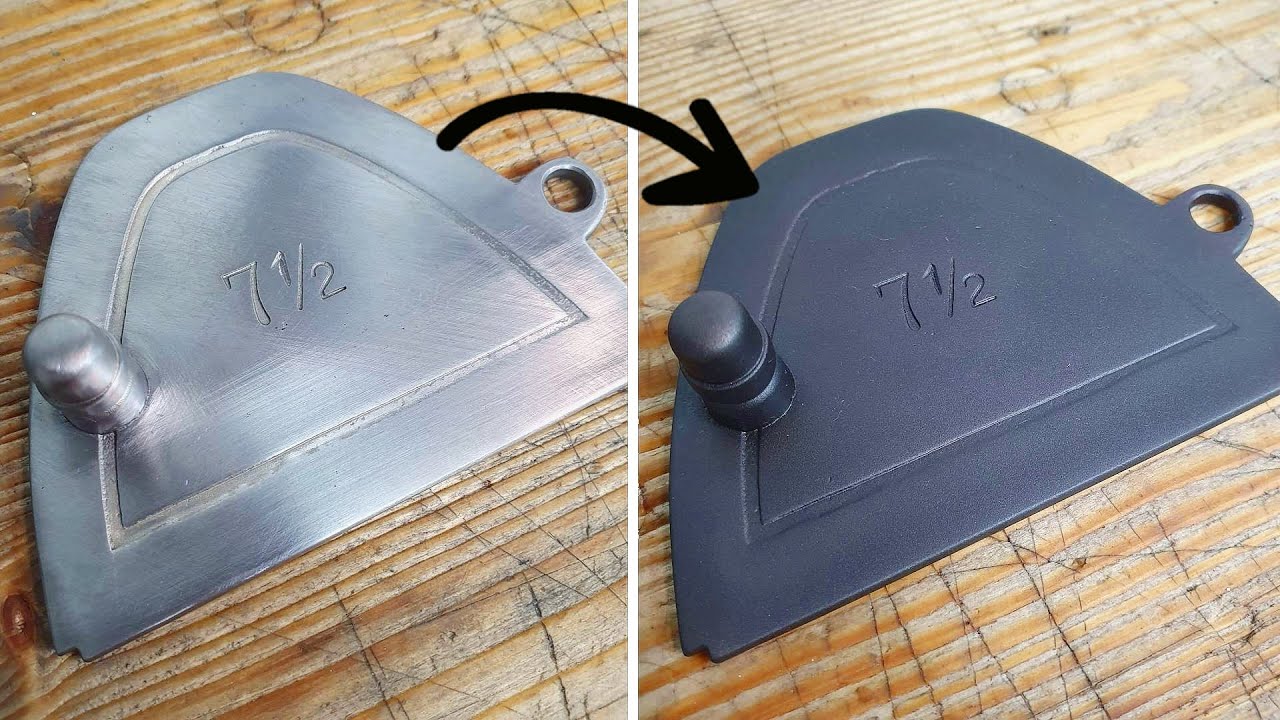

Воронение применяется только к стали. Алюминий, латунь и нержавеющая сталь не подходят. Воронение или чернение металла - это процесс пассивации включает нанесение оксидного слоя на сталь, что частично защищает её от коррозии. В итоге металл приобретает голубовато-черный оттенок. Это заметно при хорошем освещении. Давайте разберем оба метода, их плюсы и минусы. Начнем с горячего.
Горячее воронение

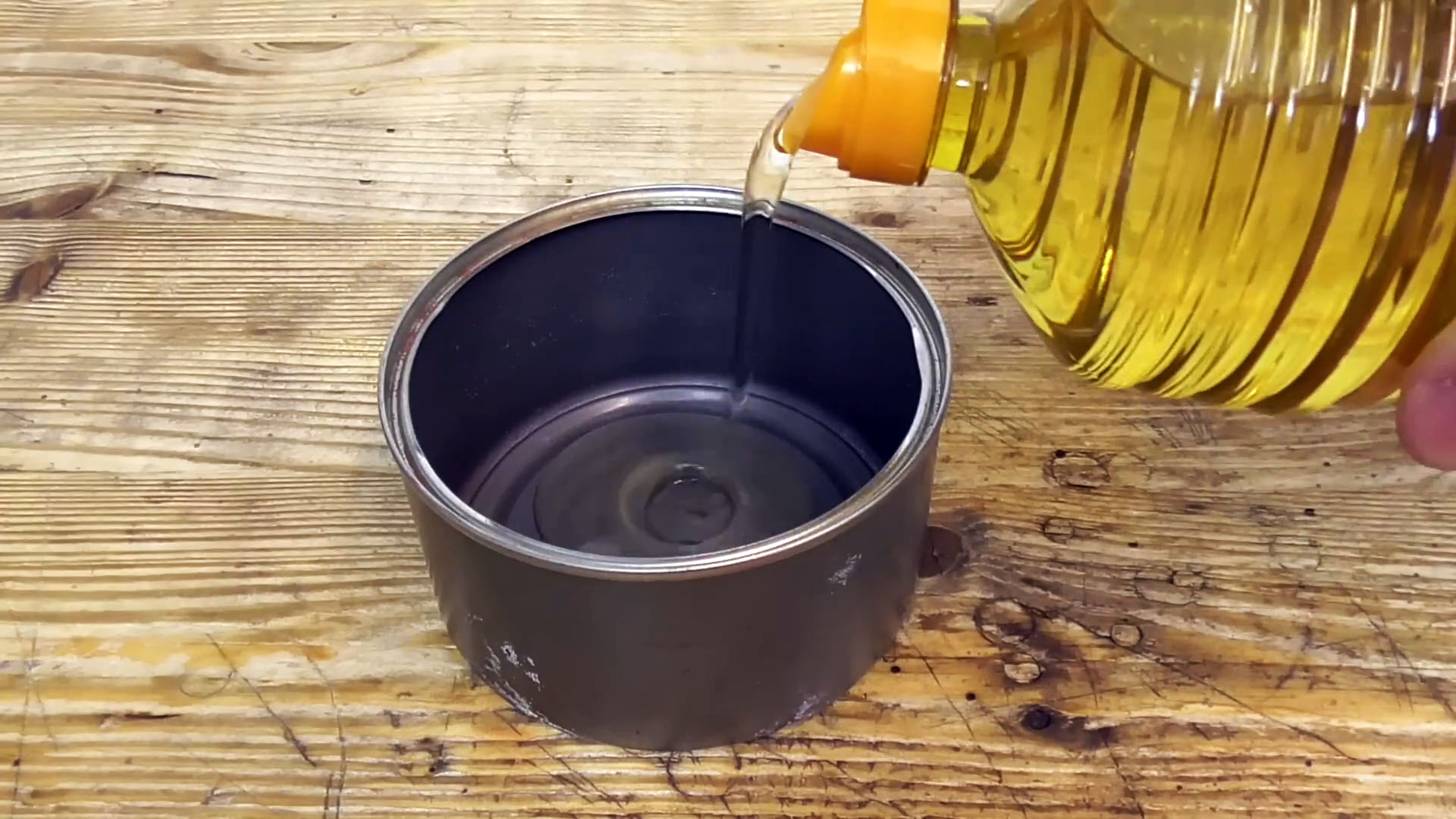

Это простой, быстрый и недорогой способ. Вам понадобятся паяльная лампа или духовка и масло для закалки (подойдет любое, я использую растительное). Первым делом налейте масло в термостойкую емкость.

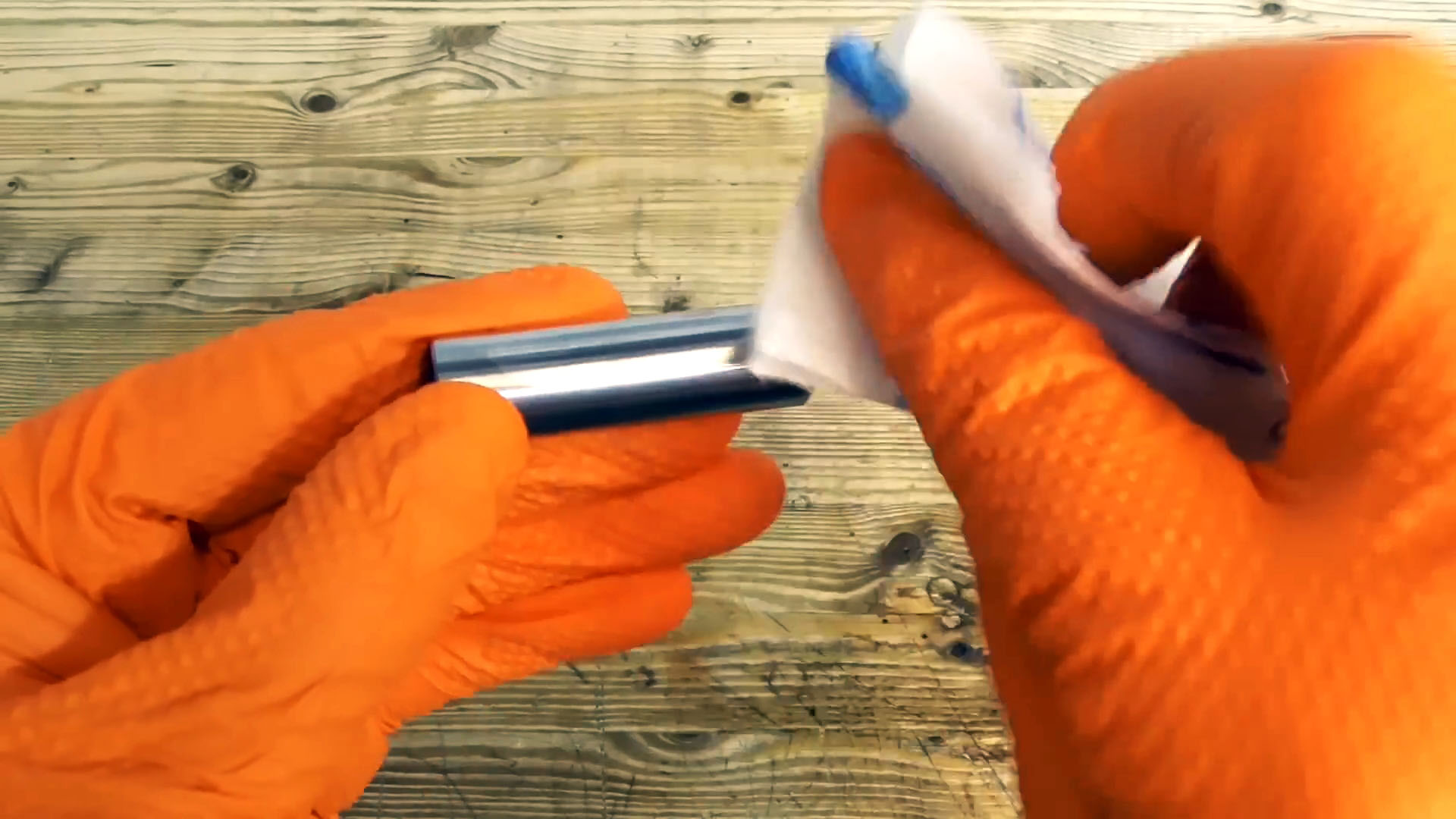

Перед нагревом обезжирьте деталь, чтобы избежать отпечатков пальцев и неровностей.

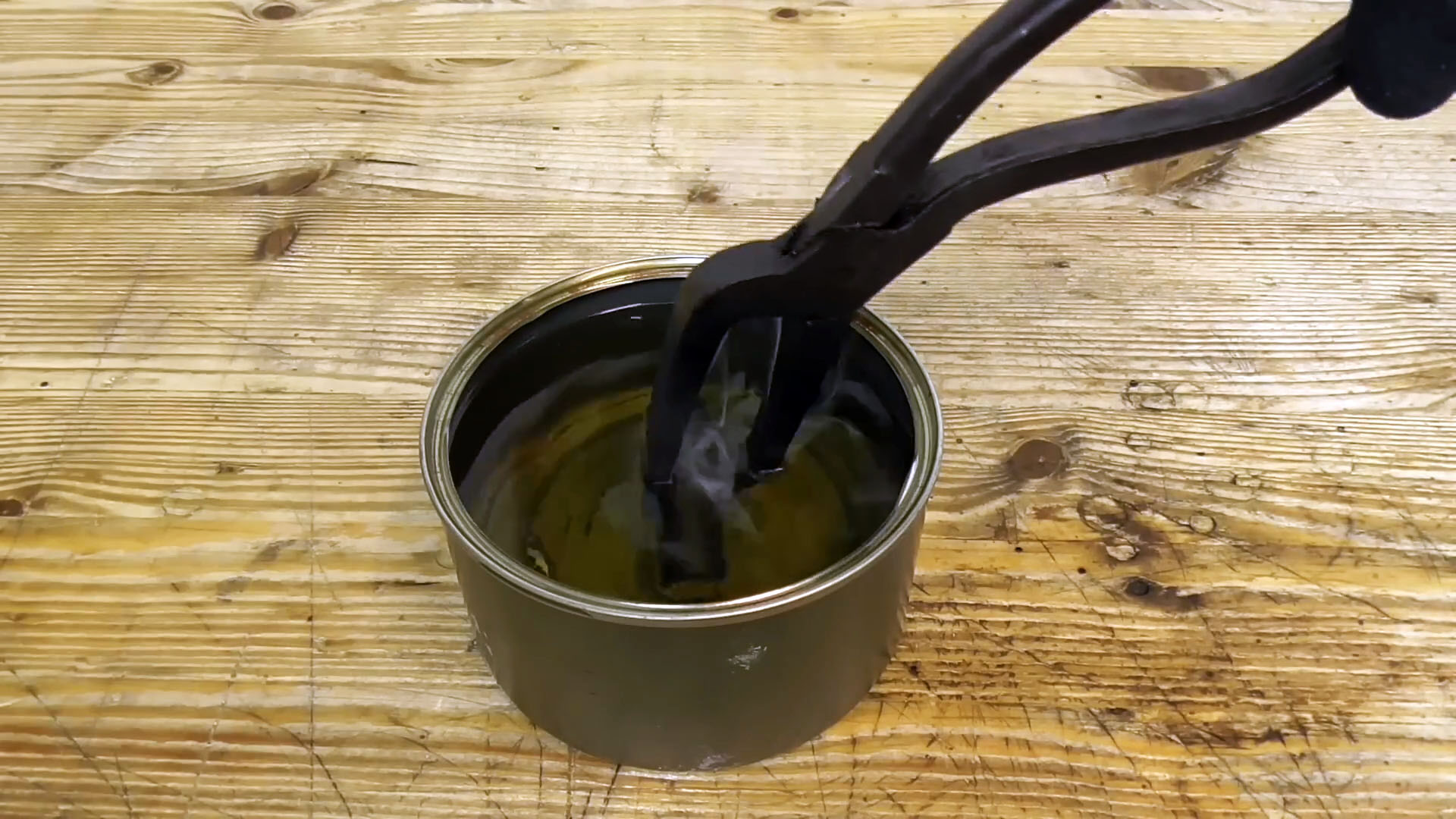

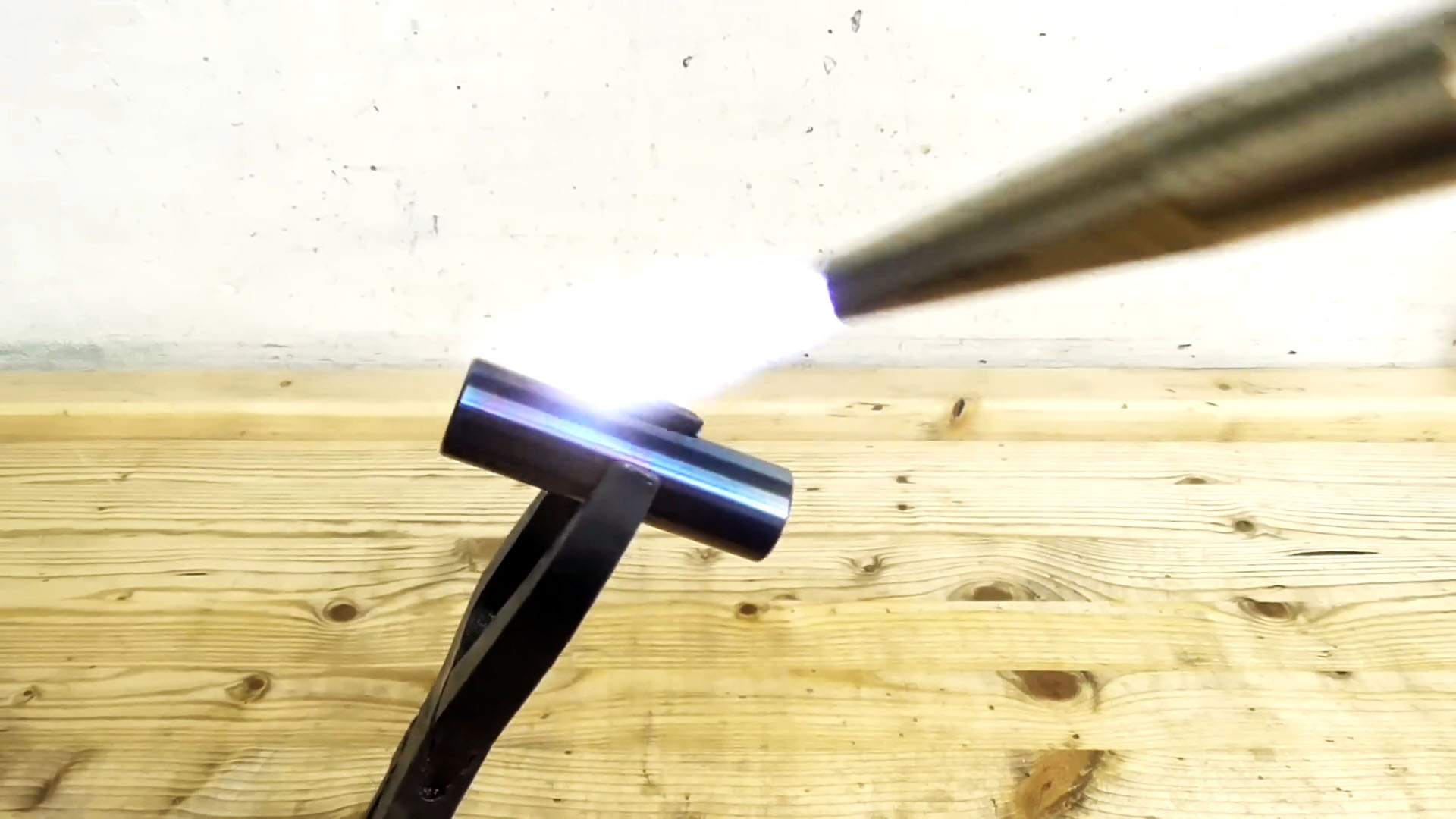

Нагрейте деталь до 300-400 градусов Цельсия и опустите в масло.

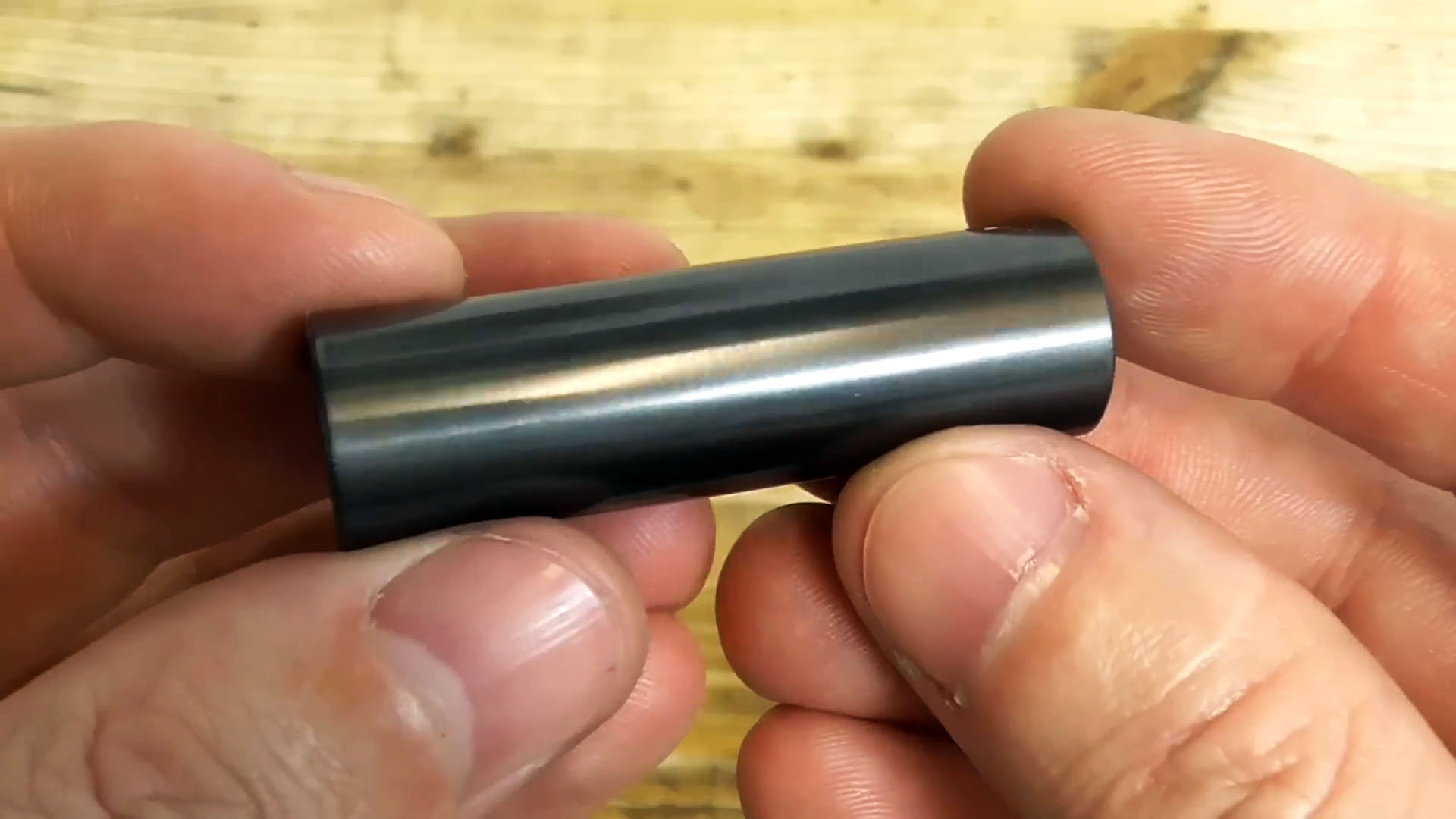

Из-за высокой температуры масло быстро впитается в поверхность, придав стали черный оттенок и защитив от ржавчины.

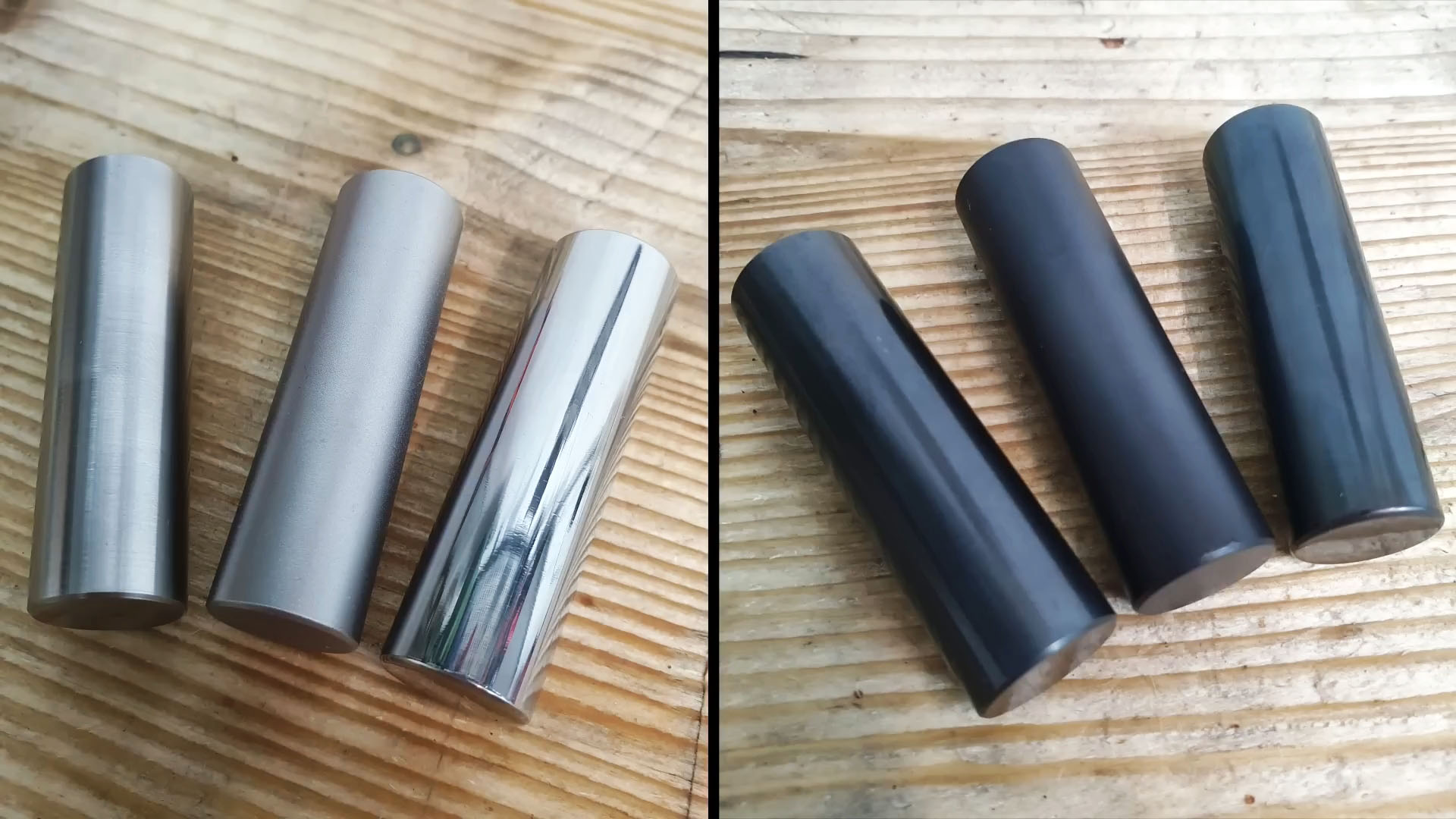

Различные обработки поверхности стали влияют на внешний вид воронения. Мне нравится, как выглядят детали после пескоструйной обработки. Полировка не рекомендуется, так как поверхность останется почти такой же. Если деталь была отшлифована, чрезмерный нагрев может привести к отслаиванию воронения. В этом случае придется удалить неудачное покрытие и повторить процесс.
Если температура слишком низкая, масло не впитается и деталь не почернеет. В этом случае нужно попробовать снова.
Холодное воронение

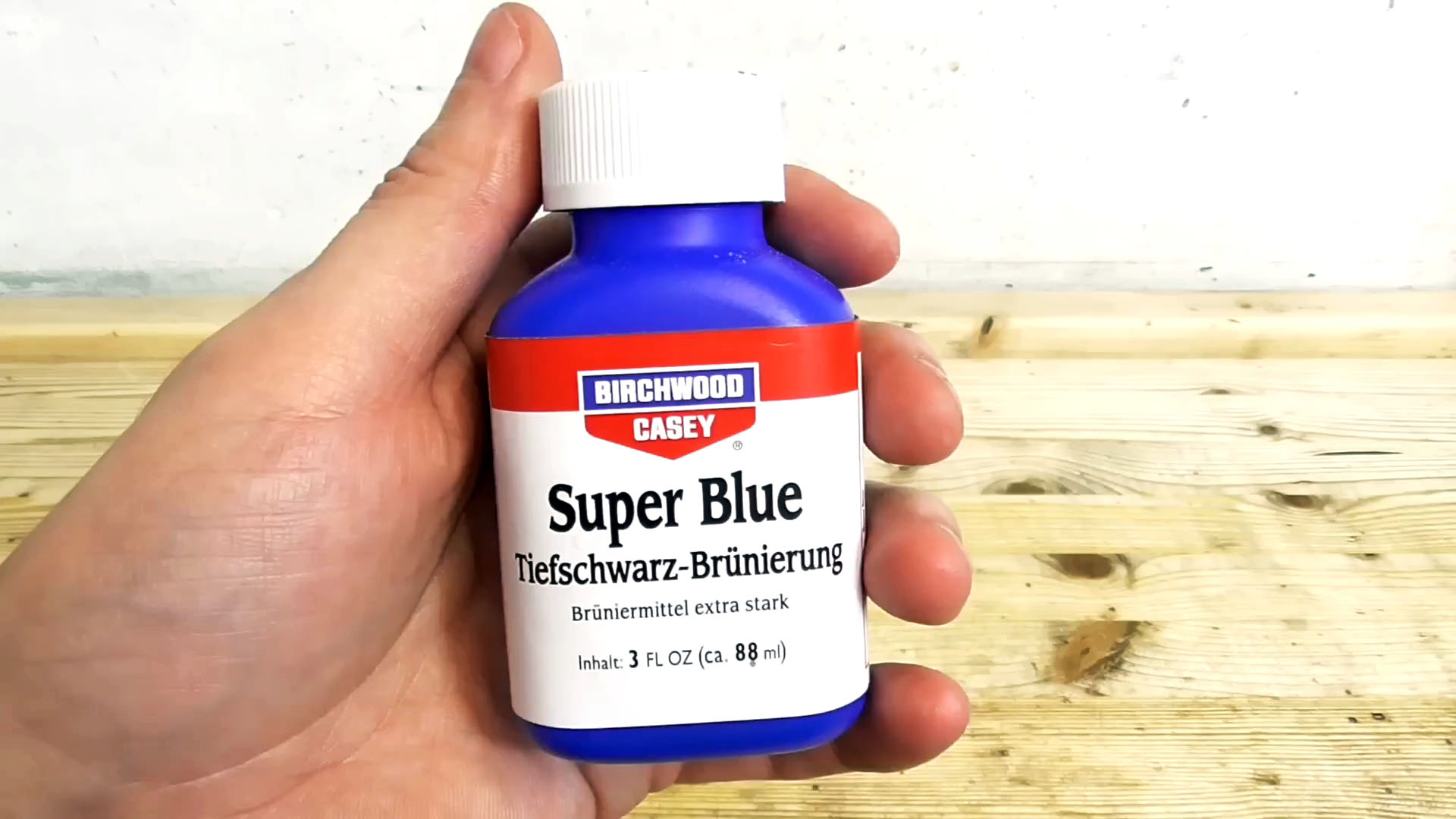

Для холодного воронения я использую средство «Super Blue». Это не реклама, есть и другие.
Важно наливать жидкость в отдельную емкость и начинать использовать ее оттуда. Никогда не погружайте деталь в оригинальную бутылку или кисть, чтобы жидкость не испортилась.

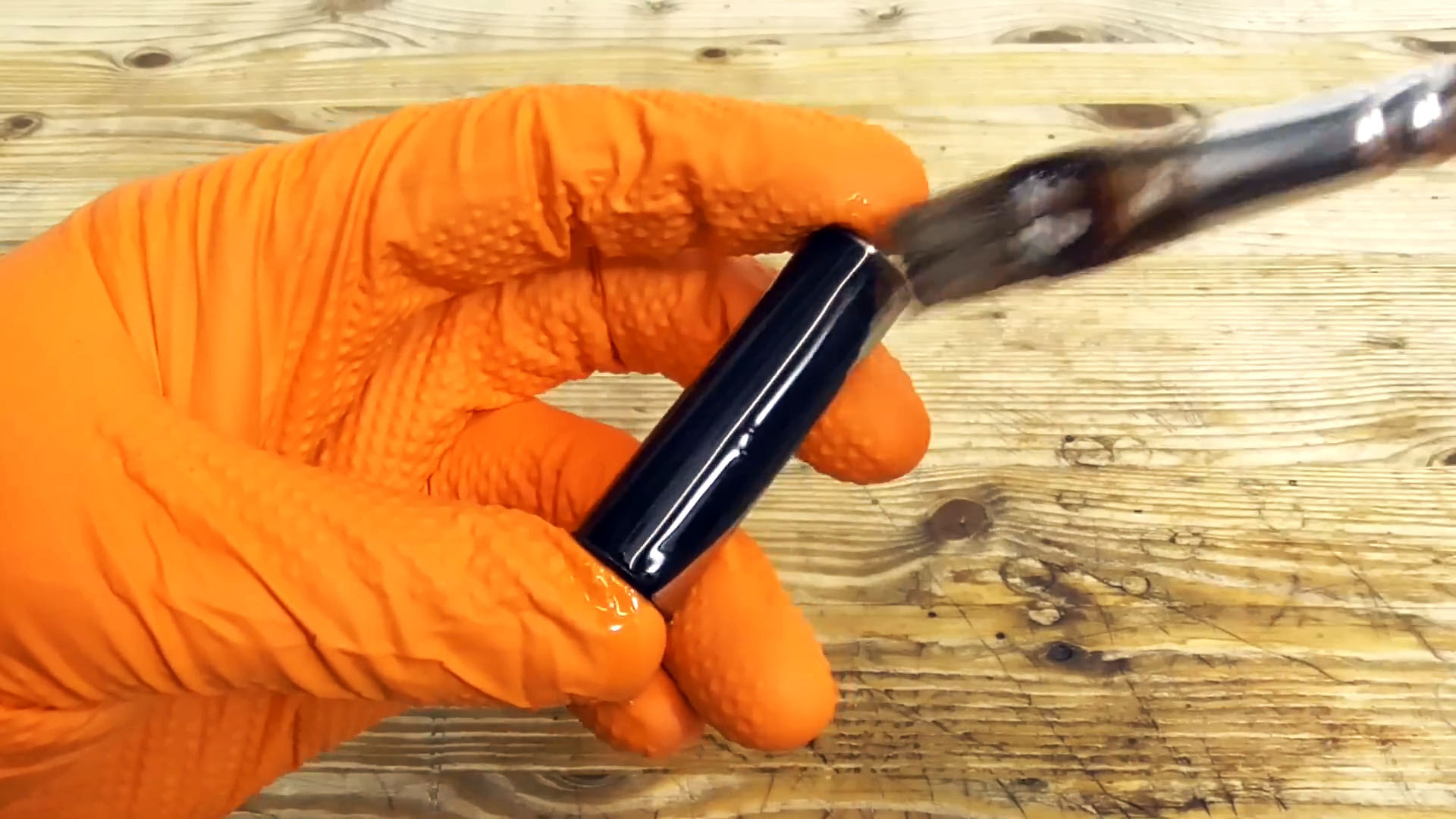

Нанесите жидкость кистью на деталь.

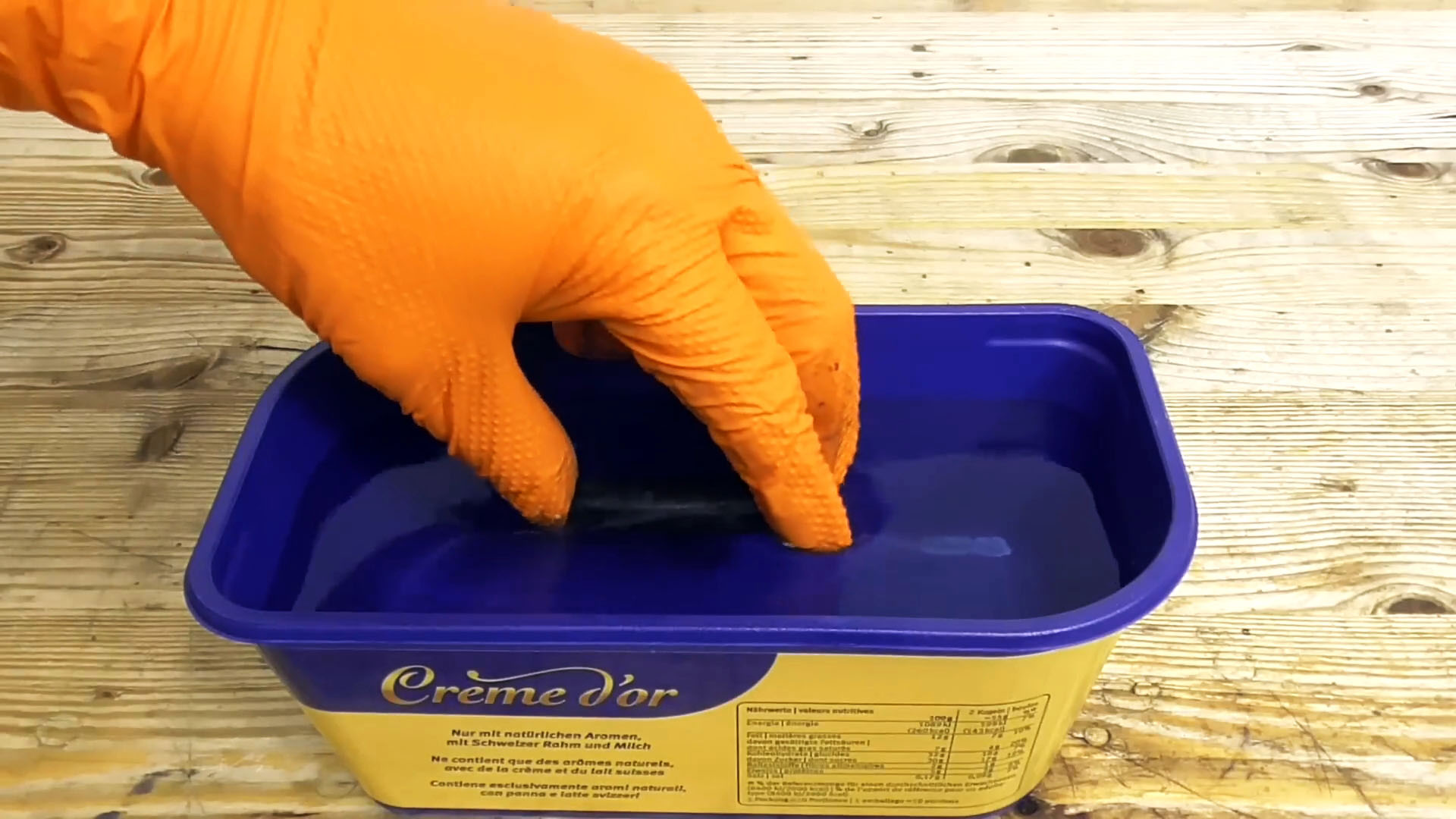

Если вся деталь почернела, смойте остатки холодной водой и высушите.
Затем покройте поверхности маслом и оставьте на 12 часов для закрепления воронения.

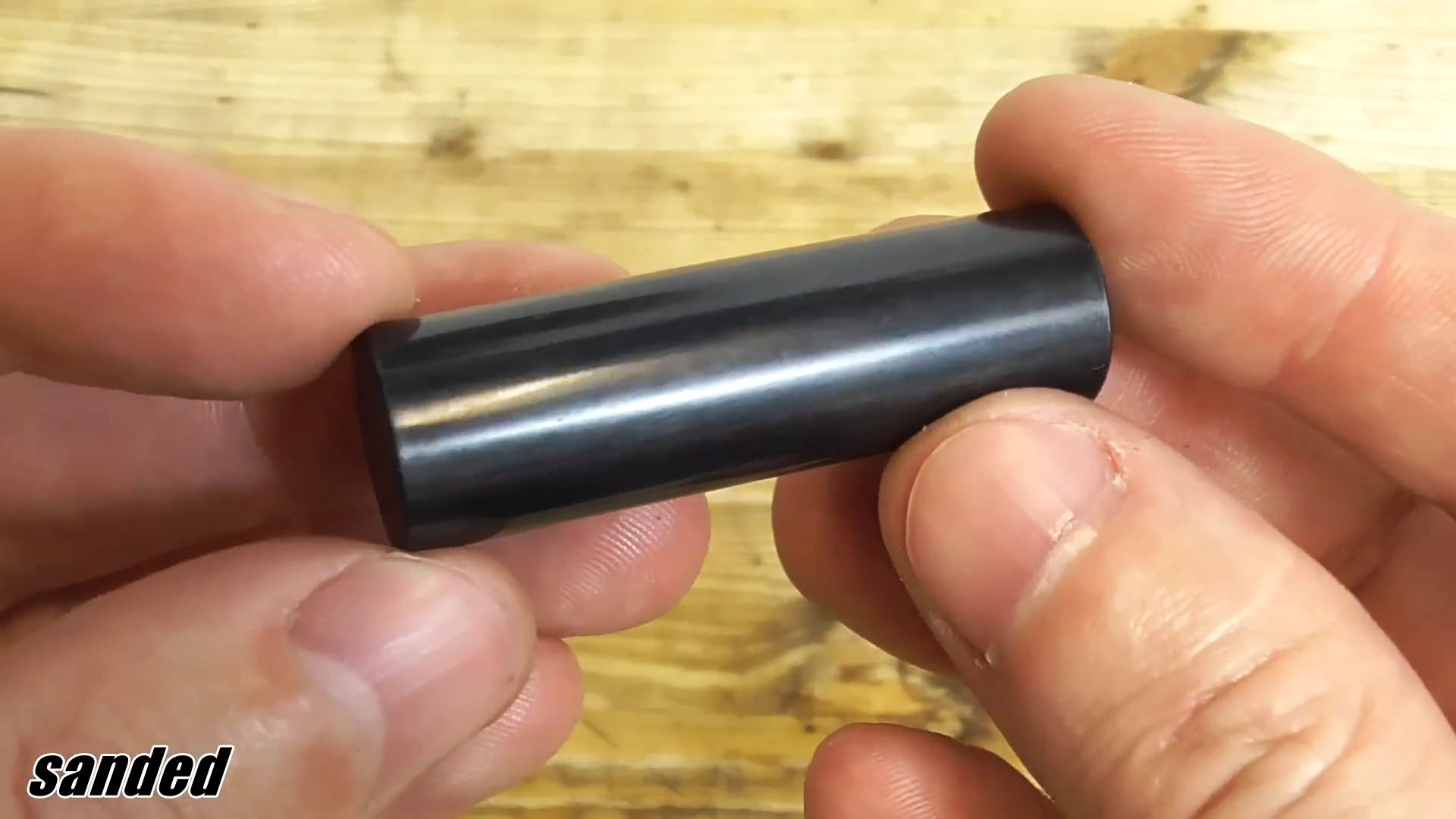

Я протестировал холодное воронение на отшлифованной и отполированной детали. Через 12 часов обработка завершена.
Сравнение

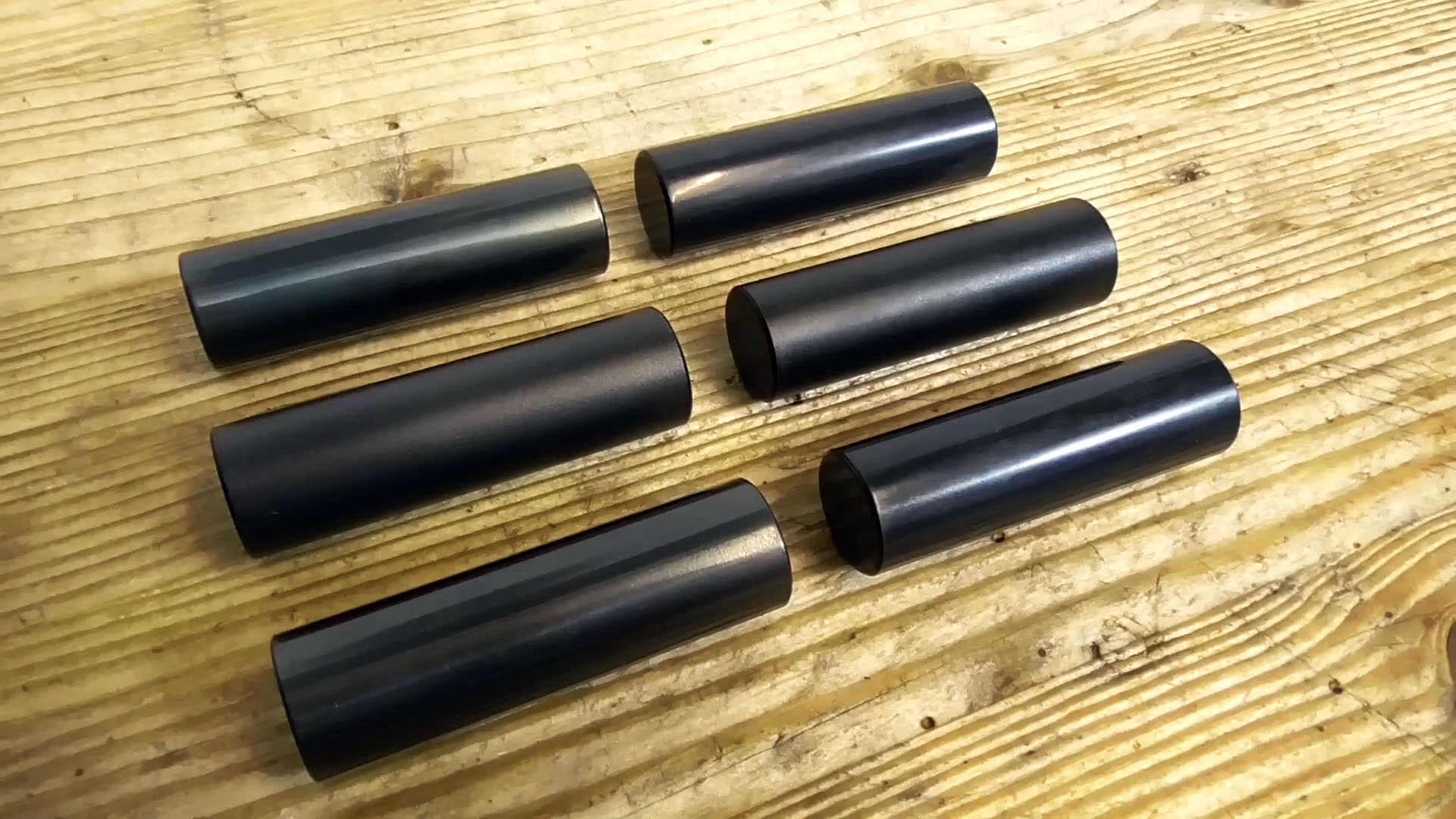

Давайте сравним детали, обработанные горячим и холодным воронением. Слева — горячее воронение, справа — холодное. Обе детали отшлифованы, обработаны пескоструем и отполированы. Детали с холодным воронением немного темнее, но в остальном результат почти одинаковый.
Какой метод выбрать?

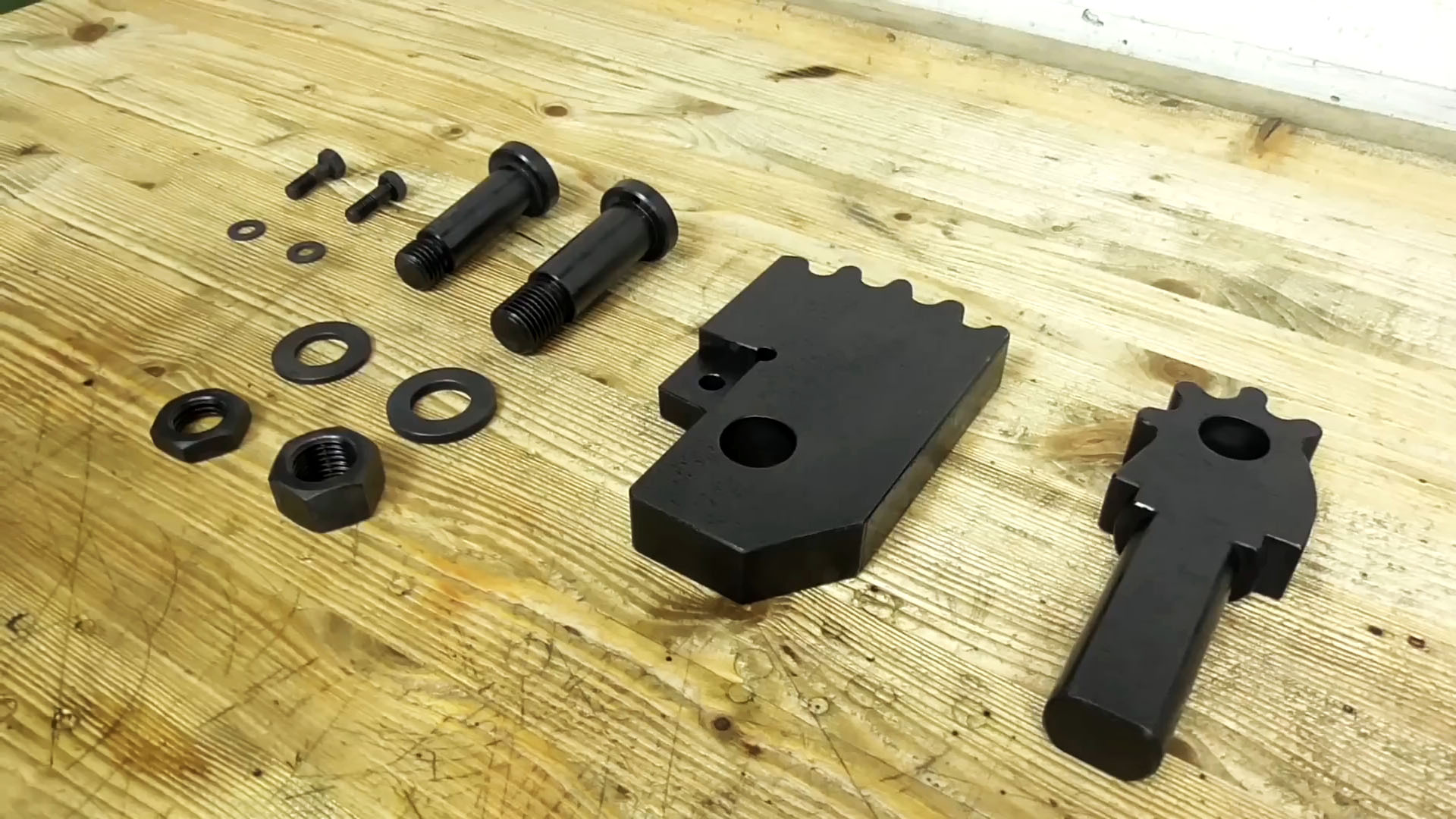

Я предпочитаю горячее воронение, так как это быстрее и проще. Однако холодное воронение необходимо, если нагрев может повредить деталь или требует слишком много времени.

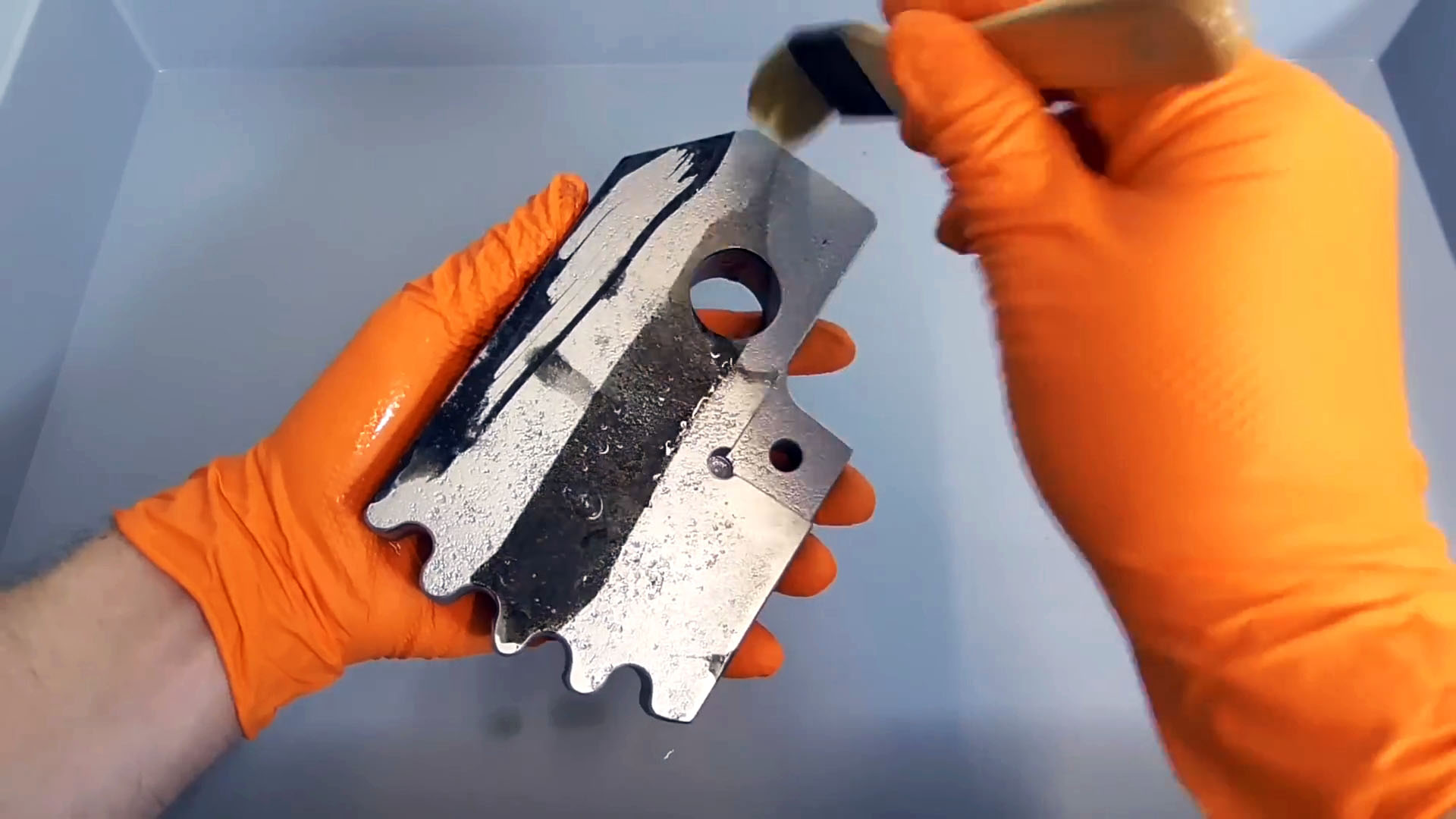

Холодное воронение подходит для листового металла, чтобы избежать деформации, и для термообработанных деталей, чтобы не испортить термическую обработку. Также холодное воронение полезно, если нужно покрыть только часть детали.
Надеюсь, статья была полезной. Если у вас остались вопросы, пишите в комментариях. Спасибо!
