Зачем делают проводники в виде змейки на платах

Если рассматривать сложные электронные платы, типа материнской, можно увидеть печатные проводники идущие парами параллельно. Кроме этого отдельные из них могут быть проложены «змейкой», что на фоне прямых дорожек выглядит необычно. Все это сделано не просто так.

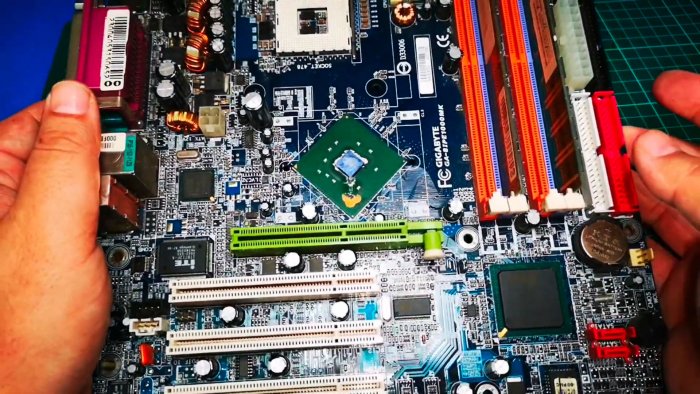

Материнская плата компьютера

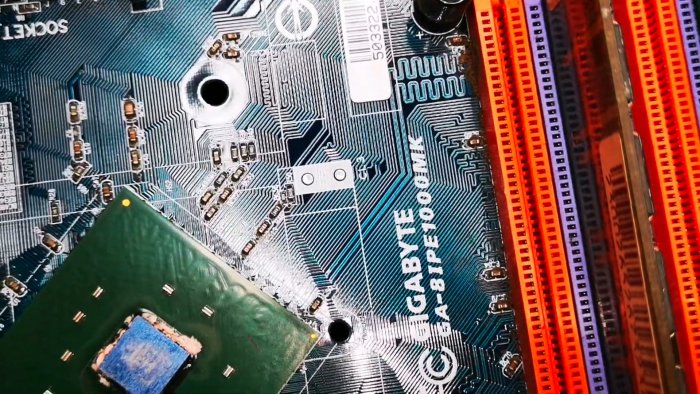

можно увидеть печатные проводники идущие парами параллельно

Дифференциальная пара


Параллельные проводники называются дифференциальной парой. По одному из них подается прямой сигнал, а по второму инверсный. Такая передача снижает образование помех, за счет чего повышается скорость пересылки данных.

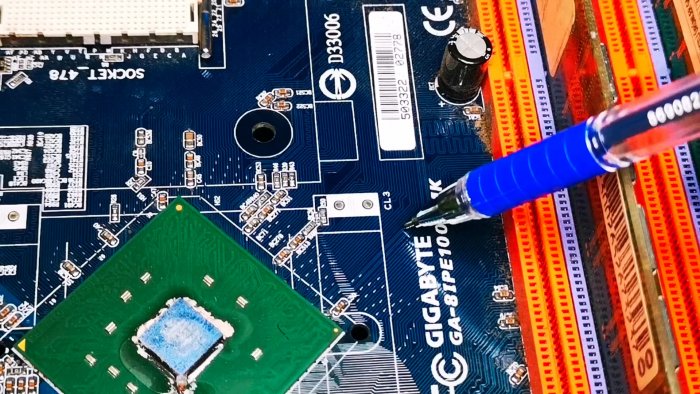

Параллельные проводники называются дифференциальной парой

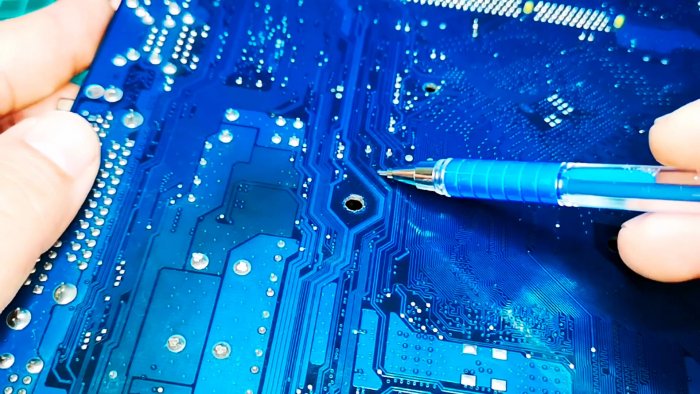

Параллельные проводники называются дифференциальной парой на платах

Для чего делают «змейки» на плате?


При передаче прямого и инверсного сигнала важно, чтобы они приходили на подключенную микросхему в одно время. Но так как подводятся они в разные места, то длина пути на одном из проводников может быть короче. В таком случае его удлиняют, закладывая змейкой. В результате проходящий по нему сигнал на высоких частотах поступает в то же время, что и по второму длинному прямому пути.

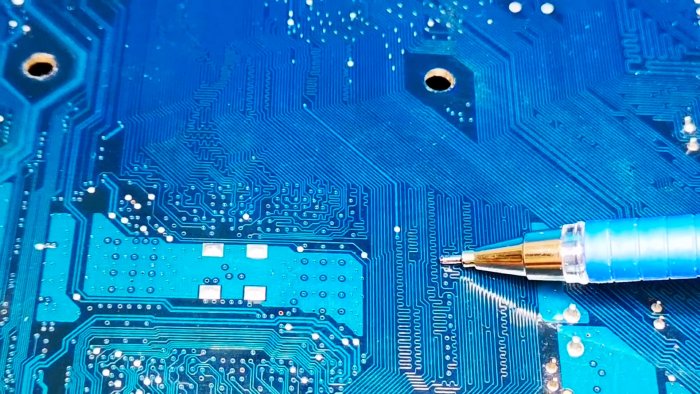

Проводники в виде змейки на платах делаю для замедления сигнала
