5 приспособлений которые можно сделать для дрели и расширить ее возможностей

Если ваш набор оборудования в мастерской ограничивается только дрелью и прочим базовым электроинструментом, можно собрать массу приспособлений, которые позволят с ее помощью делать намного больше, чем просто сверлить. Рассмотрим, как изготовить 5 таких конструкций, которые частично заменят разные станки и инструменты.

Фреза для изготовления черенков

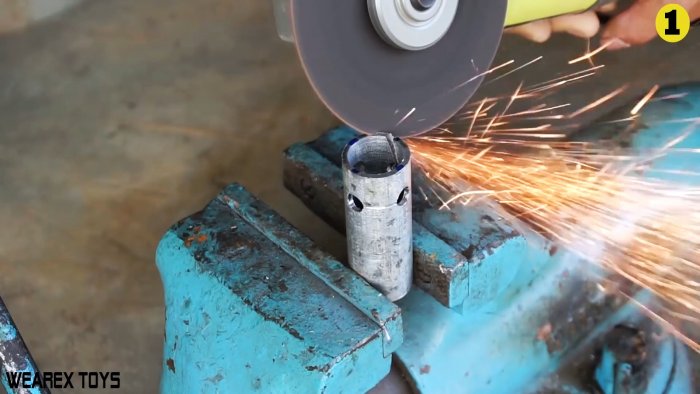

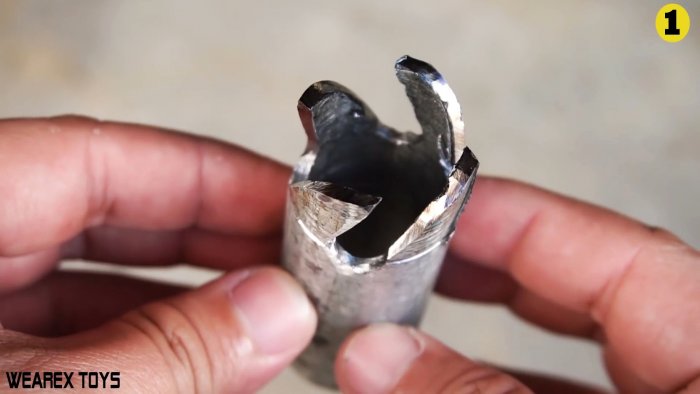

Нужно взять отрезок трубы 7-10 см с внутренним диаметром равным желаемой толщине черенка. Сбоку на одинаковом уровне в ней просверливается 4 отверстия. Затем в направлении них нарезается 4 косых зуба.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

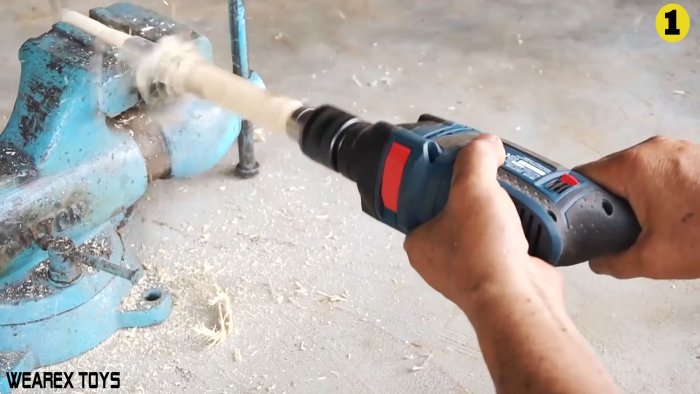

Фреза вставляется в тиски. Затем берется брусок или палка, и зажимается в патроне дрели. После этого за счет ее оборотов заготовка прогоняется через фрезу. В результате съема лишнего дерева зубьями получится грубый черенок. Довести его до идеала можно отшлифовав наждачной бумагой.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

Приспособление для зачистки ржавой наружной резьбы

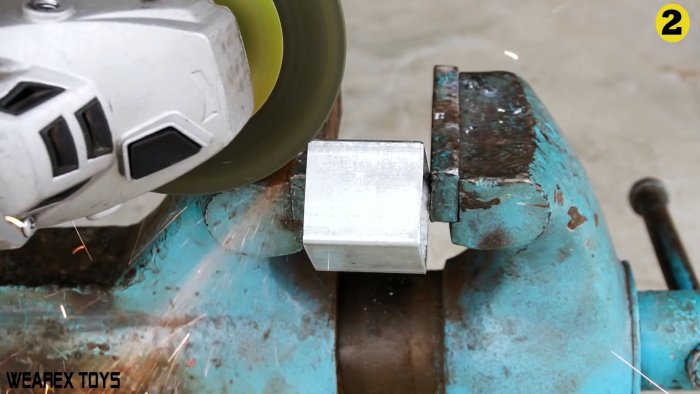

Отрезок квадратной профильной трубы 20-30 мм разрезается по диагонали.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

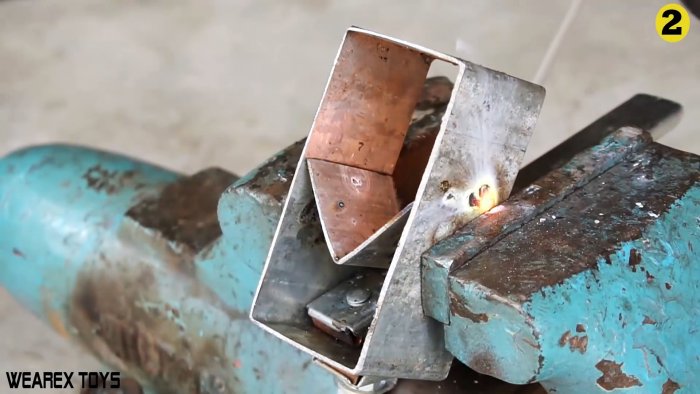

Полученный уголок вваривается внутрь обрезка большой трубы прямоугольного сечения.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

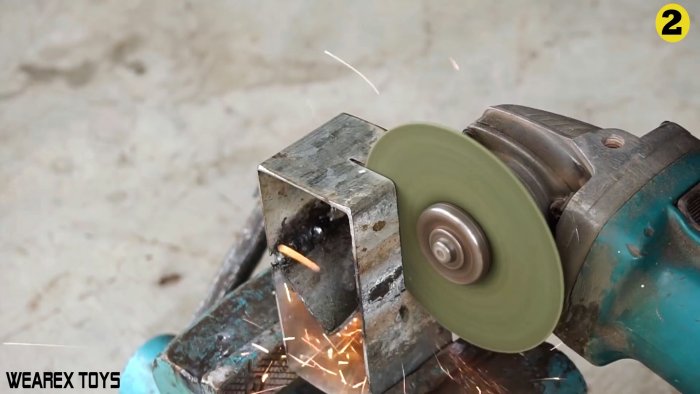

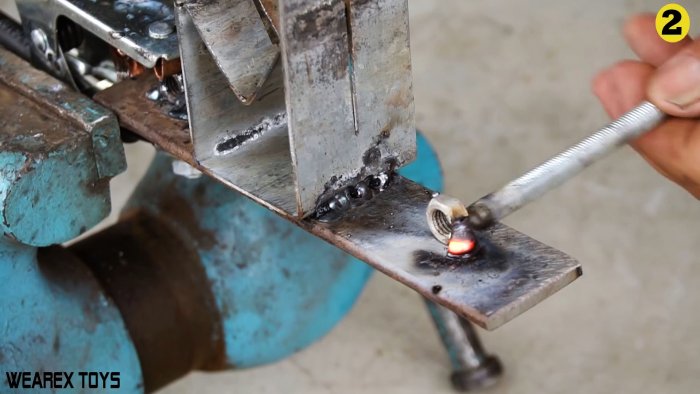

Заготовка частично распускается вдоль пополам. Затем она приваривается на кусок полосы. По бокам от нее ввариваются гайки.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

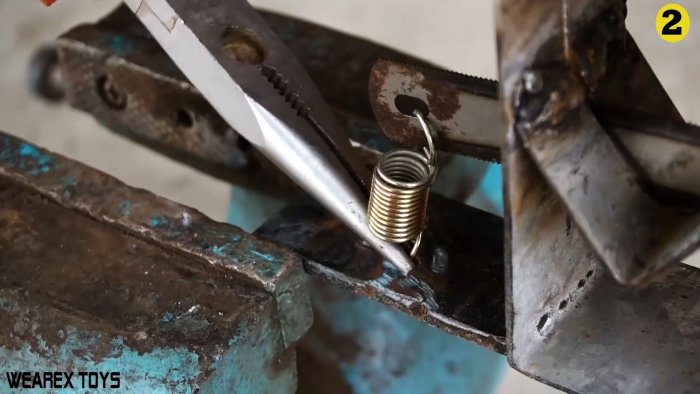

После этого в разрез заготовки вставляется кусок пильного полотна по металлу, с отверстиями по краям. Он притягивается к приваренным гайкам пружинами.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

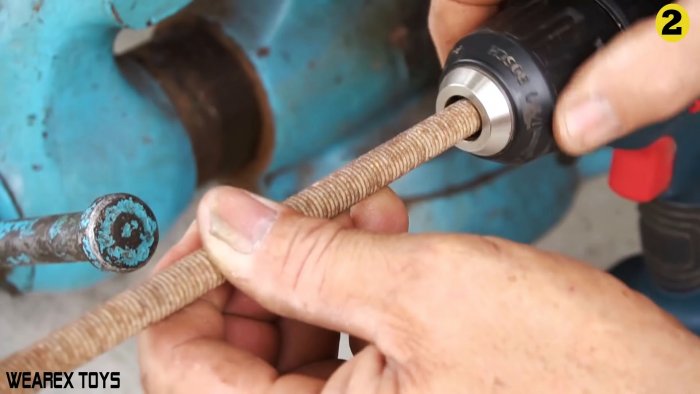

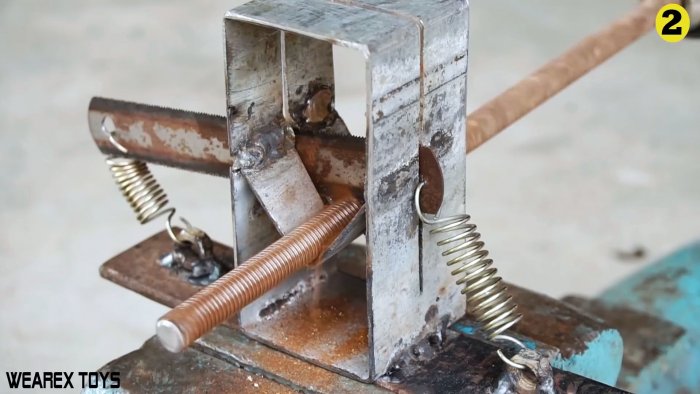

Теперь вставляя между уголком и полотном ржавую шпильку, и вращая ее шуруповертом, можно очищать резьбу от коррозии.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

Производительная водяная помпа

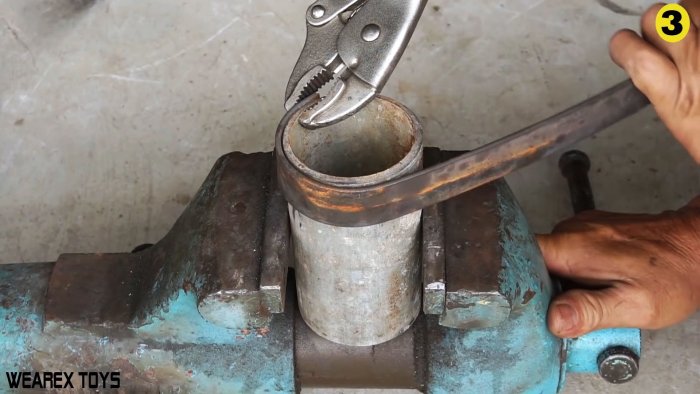

Из полосы выгибается кольцо такого диаметра, чтобы оно плотно входило внутрь канализационной трубы 90 мм.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

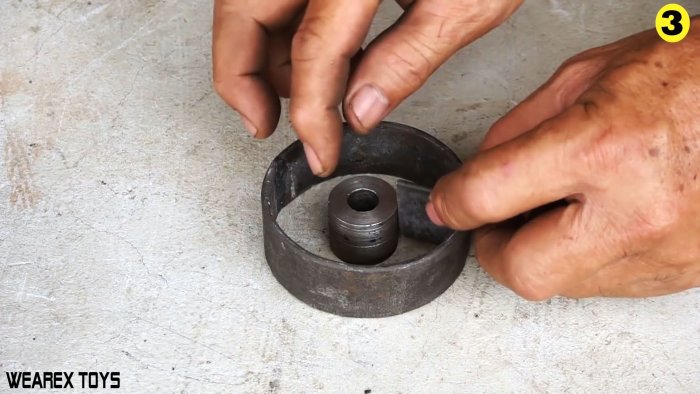

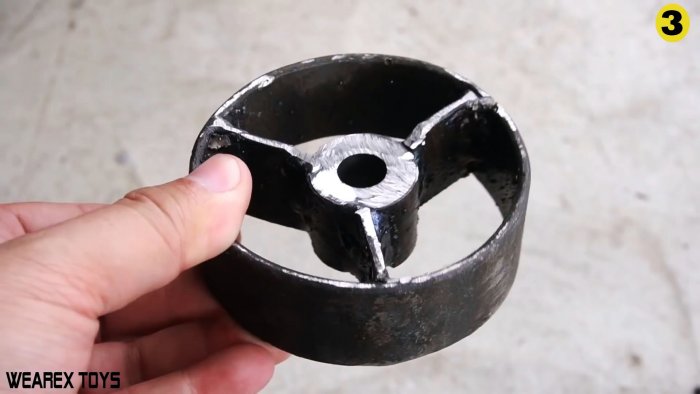

В его центре размещается втулка с отверстием 11 мм. Она вваривается в кольцо через 3 вставки из полосы.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

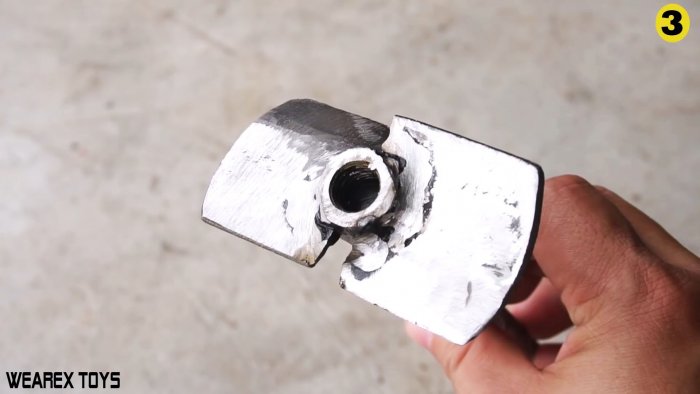

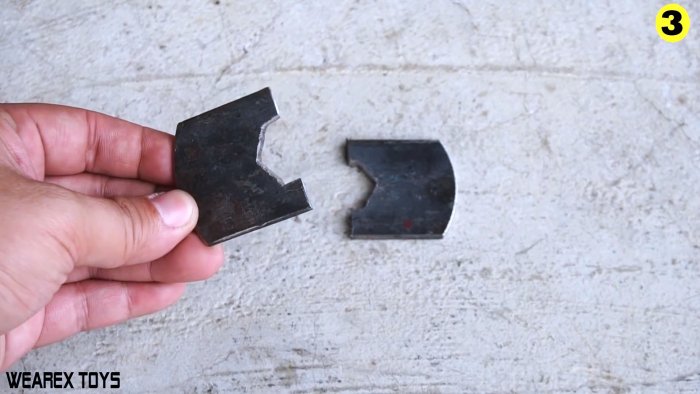

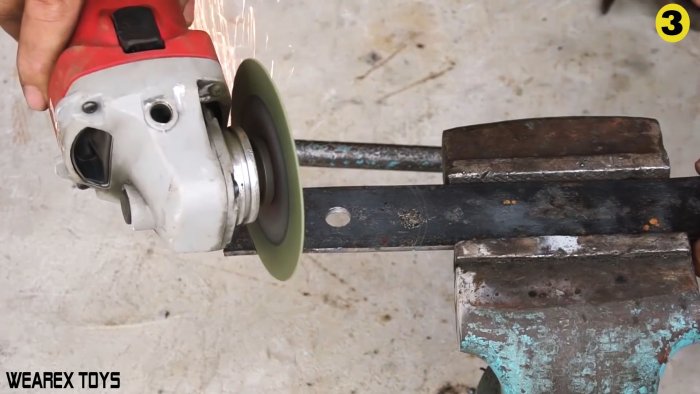

Из этой же полосы делается 2 лопасти винта. Они привариваются к гайке М10. Должен получиться винт слегка меньший за внутренний диаметр трубы 90 мм.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

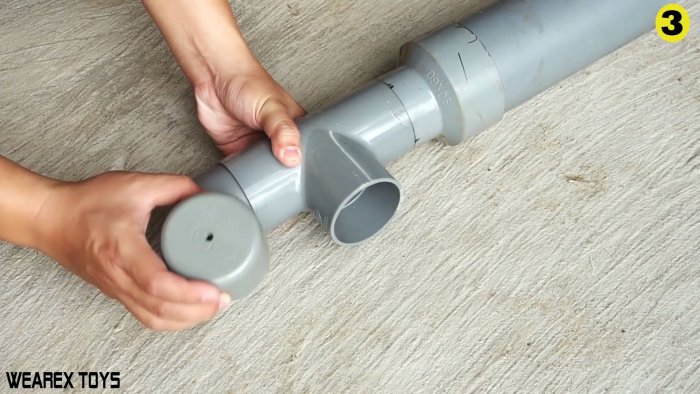

На отрезок ПВХ трубы 90 мм надевается переходник под 60 мм. Затем вставляется кусок трубки 60 мм и тройник Последний закрывается заглушкой через вставку.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

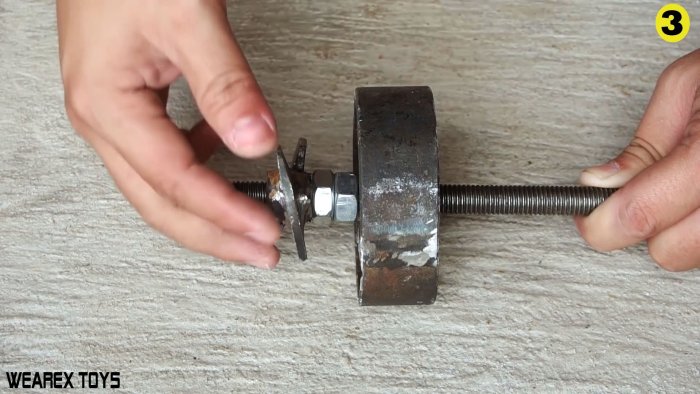

В заглушке просверливается отверстие 11 мм. Далее на шпильку М10 надевается втулка, вваренная в кольцо. Затем наворачивается 2 гайки для упора, и вплотную к ним накручивается винт.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

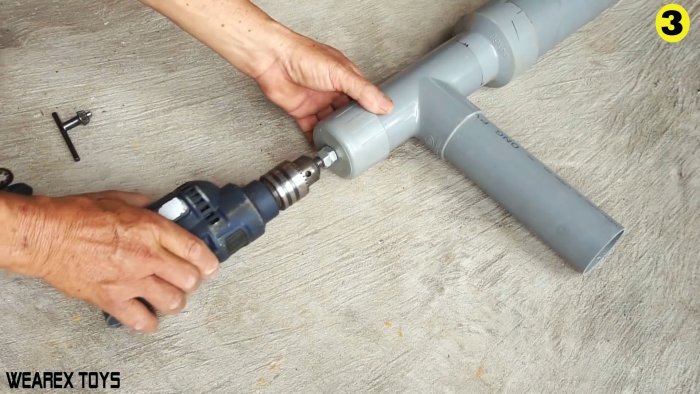

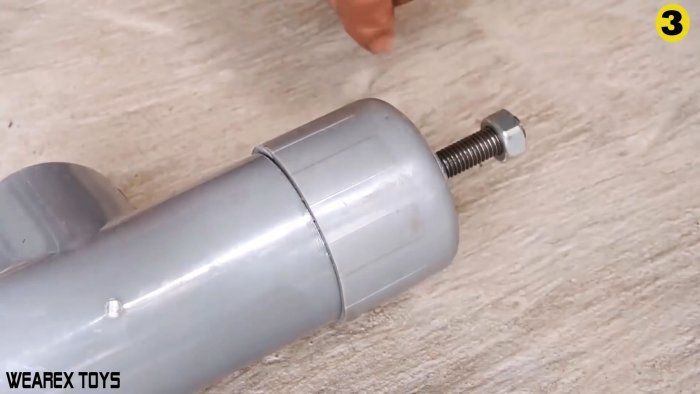

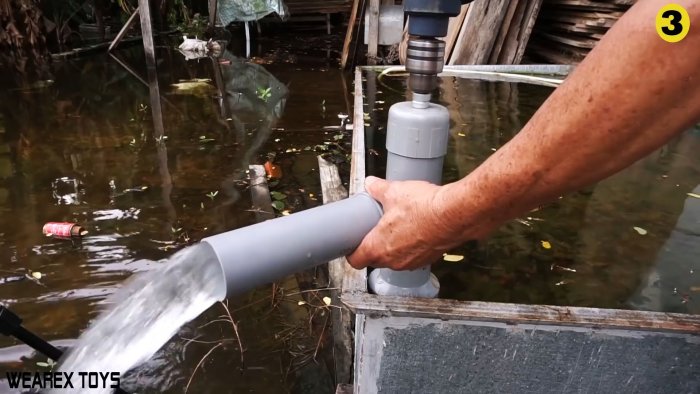

Эта конструкция вставляется в соединенные трубы со стороны открытого края. Конец шпильки выводится через заглушку, и фиксируется парой гаек. На выход тройника надевается отрезок трубы 60 мм для излива. Теперь при подключении к приводной шпильке винта дрели, помпа будет качать воду.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

Перекидная насадка для сверления и закручивания саморезов

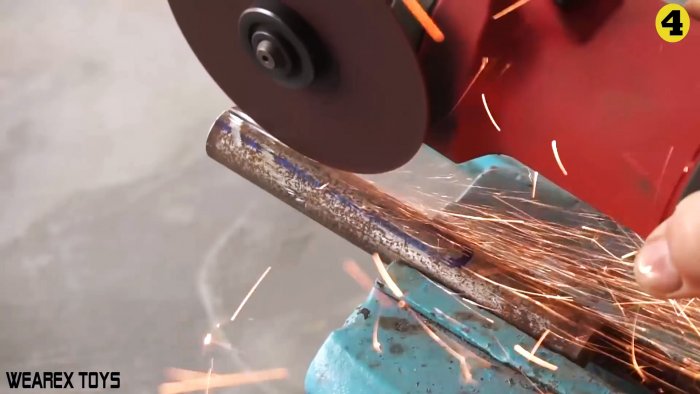

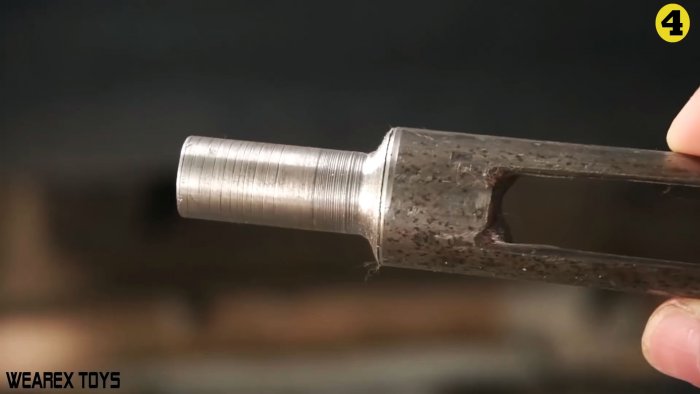

В отрезке кругляка делается продольный широкий выпил, достаточный для вставки удлиненной торцевой головки. Цельная часть заготовки обтачивается под диаметр патрона дрели.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

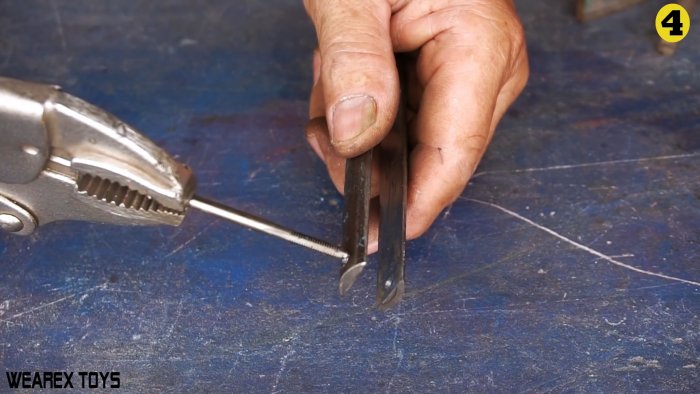

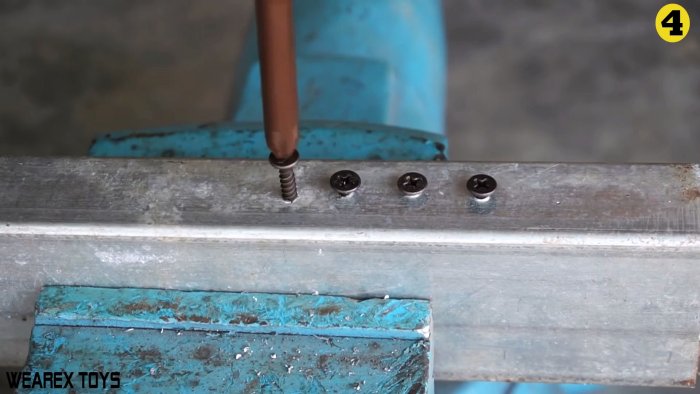

Заготовка просвечивается со стороны разреза вместе с торцевой головкой. Затем они соединяются осью.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

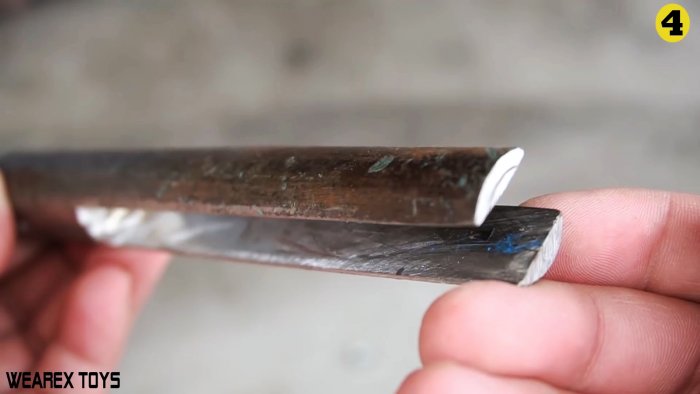

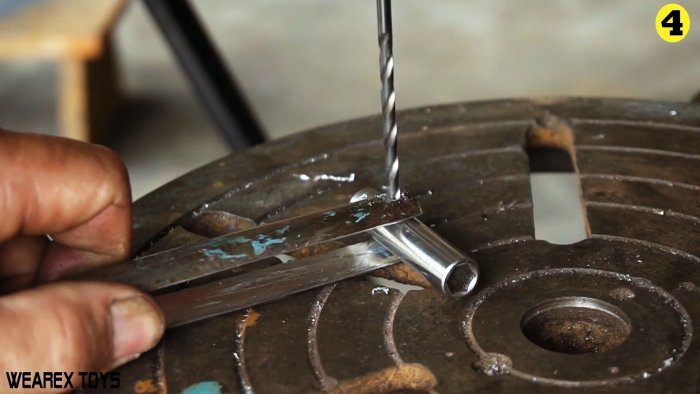

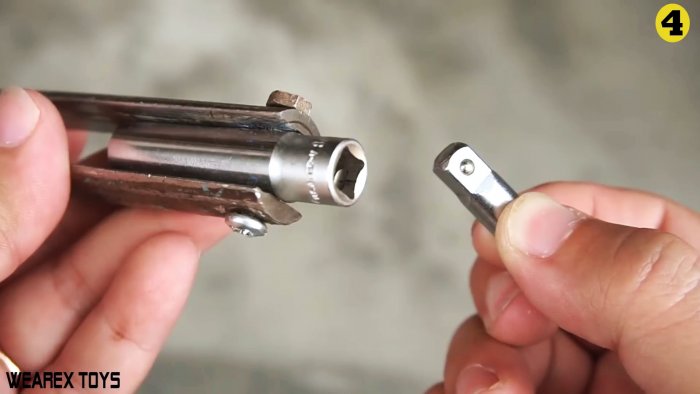

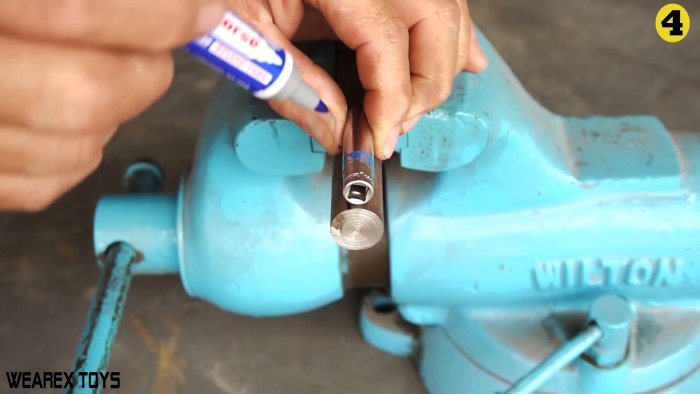

В отрезке воротка для головок сверлится продольное и поперечное отверстие. В последнем нарезается резьба. В результате в воротке можно будет зажимать сверло. Этот переходник вставляется в одну часть головки, во вторую помещается бита.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

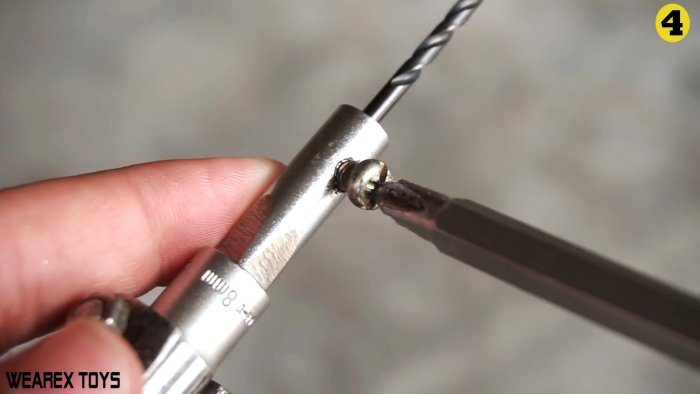

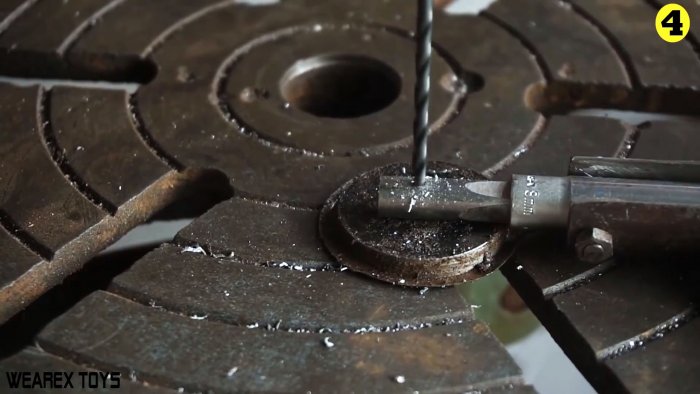

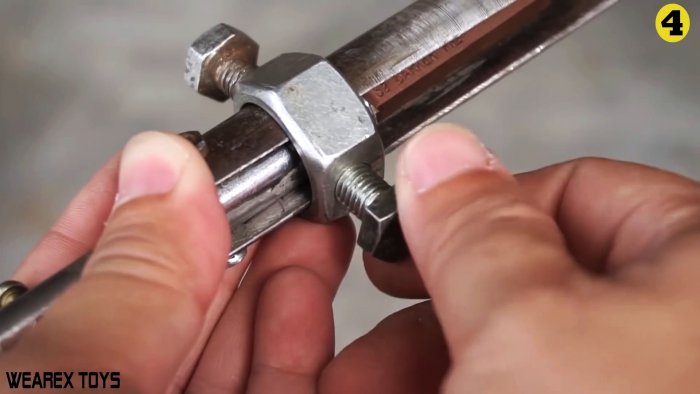

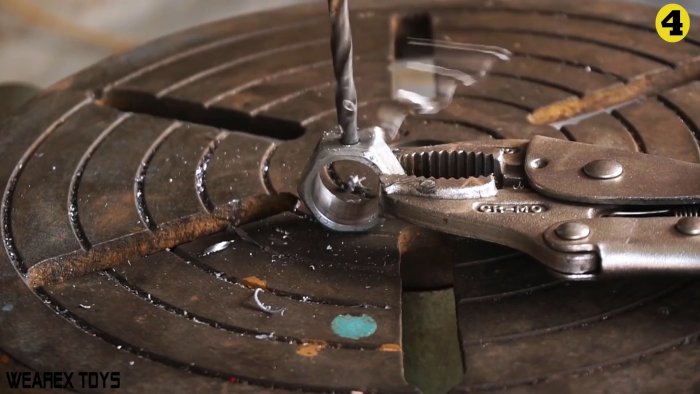

Из расточенной изнутри гайки делается фиксатор. Для этого в ней сбоку просверливаются 2 отверстия. В них нарезается резьба, и вкручиваются болты.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

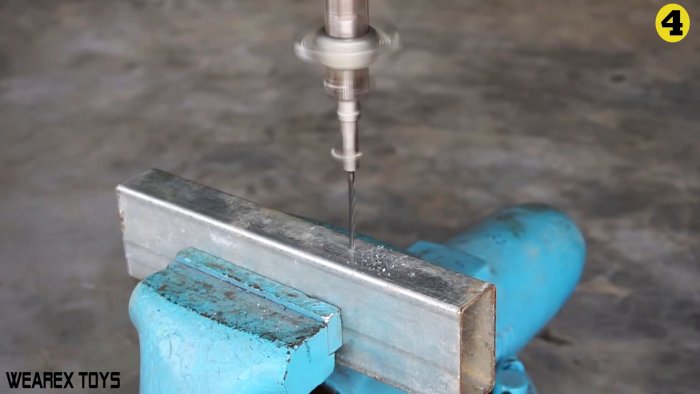

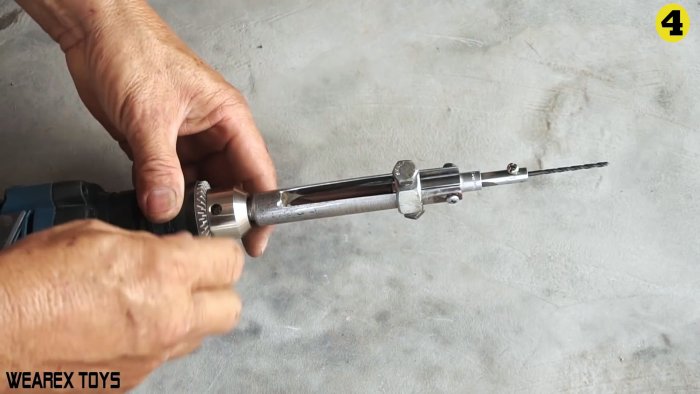

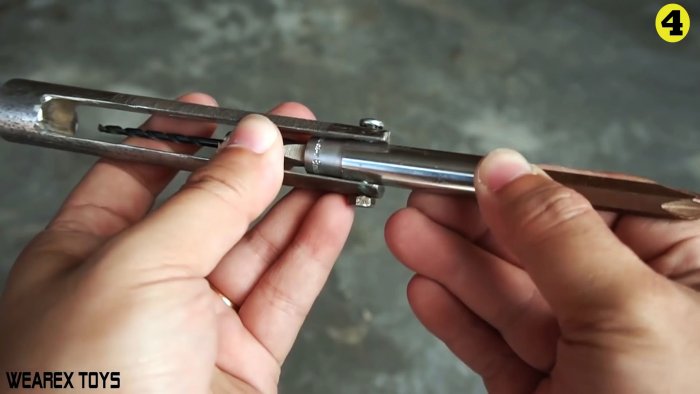

Теперь при необходимости можно быстро поворачивать сверло или биту без необходимости разжимать матрон. Для этого достаточно просто отпускать и отодвигать фиксатор в сторону.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

Циркулярный стол


5 приспособлений которые можно сделать для дрели и расширить ее возможностей

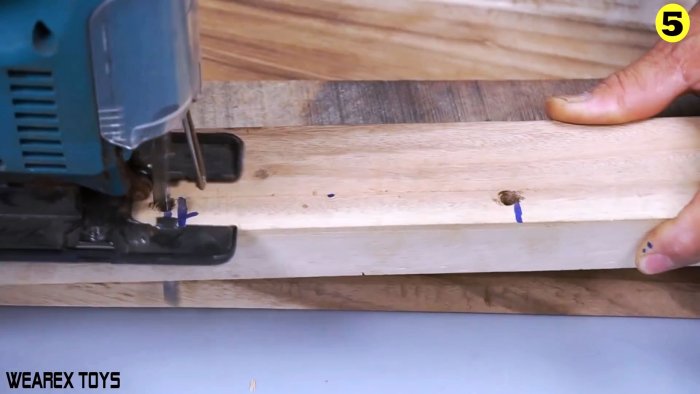

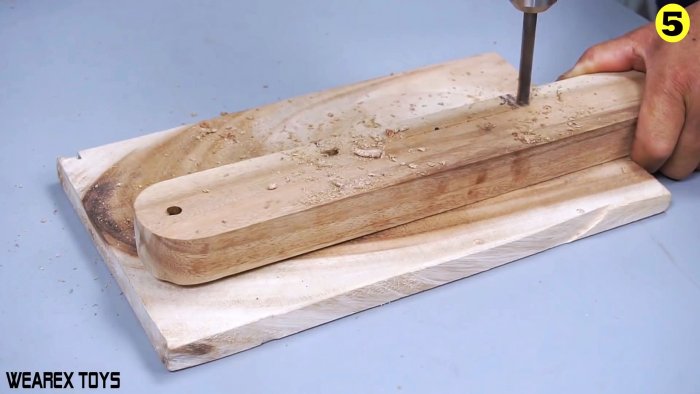

В бруске со скругленным торцом сверлится отверстие ближе к краю. Затем в нем делается боковой выпил.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

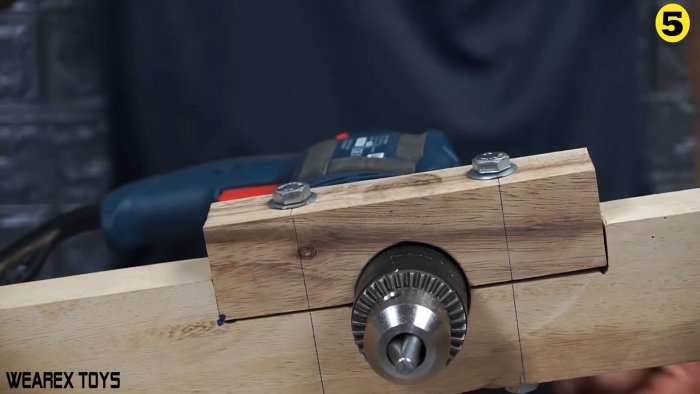

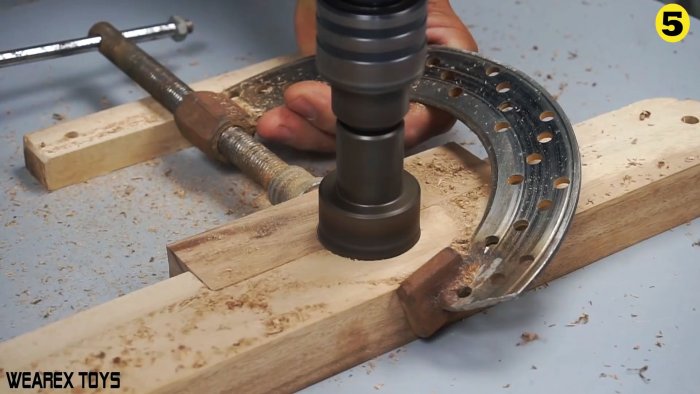

В него вкладывается короткий брусок. Детали стягиваются струбциной, и по линии их примыкания просверливается отверстие под корпус дрели в месте установки ручки.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

Дополнительно заготовки просверливаются по бокам основного отверстия, и стягиваются болтами.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

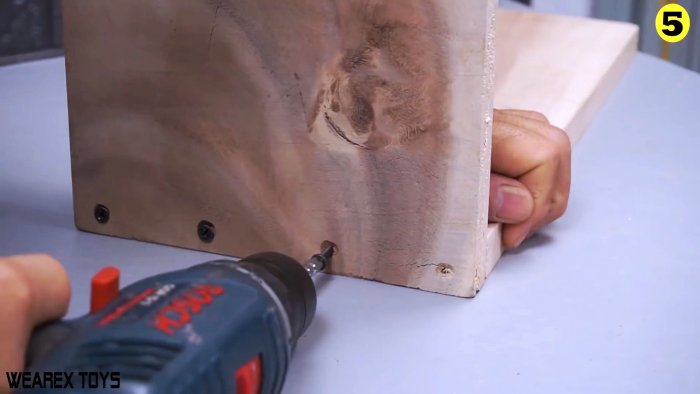

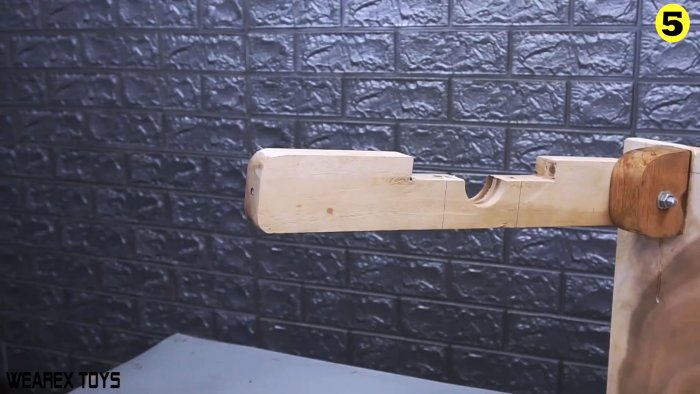

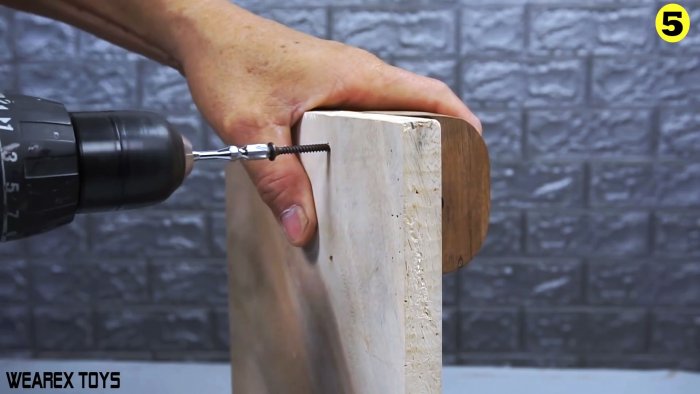

Из доски собирается часть короба циркулярки в виде уголка. К нему прикручивается саморезами короткая проушина из бруса. К ней прикрепляется болтом, ранее сделанное крепление дрели.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

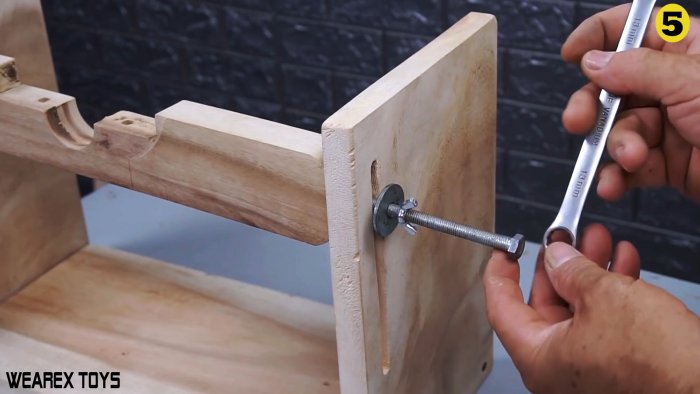

Далее подготавливается противоположная от проушины часть короба. В ней делается длинный пропил. Далее в торце крепления дрели просверливается отверстие. Боковая стенка короба прикручивается к подошве. Через пропил в ней, в держатель вкручивается шпилька с наживленной барашковой гайкой.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

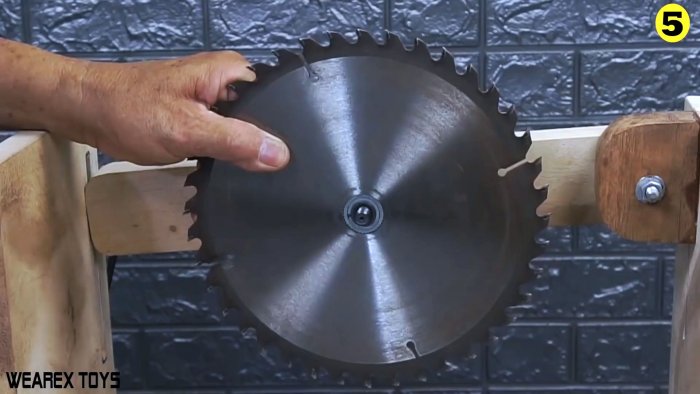

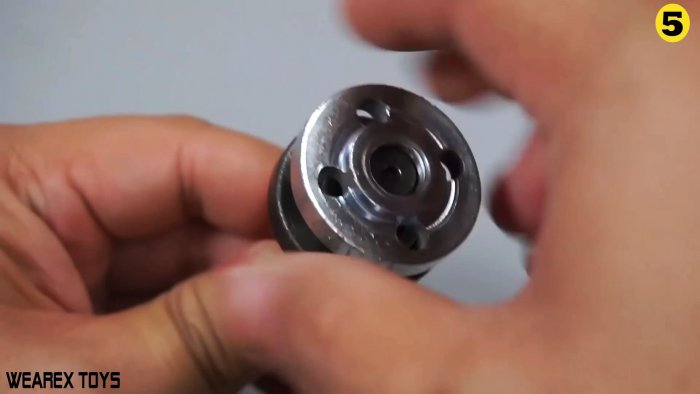

В держатель устанавливается дрель. Через переходник к ней подключается пильный диск.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

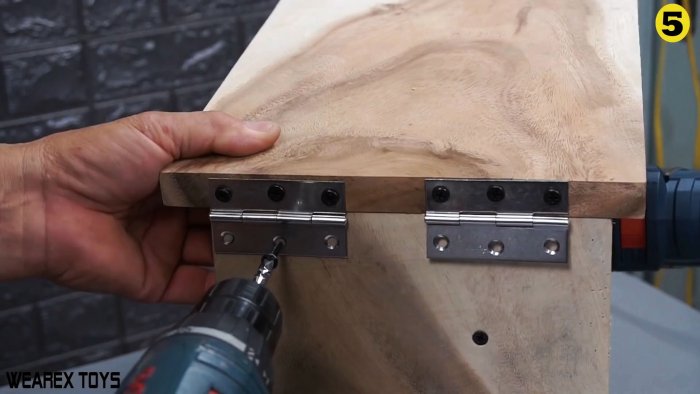

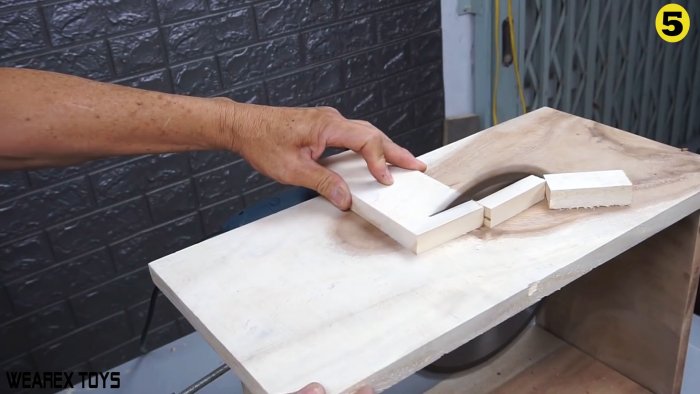

С помощью пары петель на короб прикручивается столешница. Запустив дрель, нужно ее опустить, чтобы диск сделал под себя пропил. В результате получается циркулярка с возможностью регулировки высоты вылета диска. Это делается опусканием или подъемом бруска крепления дрели.
5 приспособлений которые можно сделать для дрели и расширить ее возможностей

5 приспособлений которые можно сделать для дрели и расширить ее возможностей

Смотрите видео
