Нет более удобного и эффективного оборудования для чистки металлических поверхностей от краски и ржавчины, чем пескоструйная установка. При наличии производительного компрессора, ее можно сделать своими руками, вложив сущие копейки в сравнении со стоимостью покупного варианта.
Пескоструйная установка из авто свечи и небольшого газового баллона

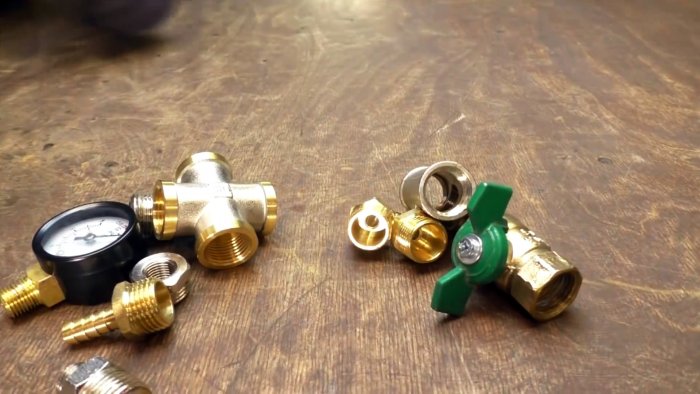

Основные материалы:


  • небольшой газовый баллон;
  • приварная внутренняя резьба 1/2 дюйма с заглушкой;
  • приварная наружная резьба 1/2 дюйма;
  • профильная труба;
  • свеча накаливания;
  • разборный резьбовой штуцер 1/2 дюйма;
  • переходники 3/8 дюйма на 1/2 дюйма с наружной и внутренней резьбой;
  • бочонок 1/2 дюйма;
  • шаровые краны 1/2 дюйма – 2 шт.;
  • наружные штуцеры 1/2 дюйма под шланг – 4 шт.;
  • штуцер под быстросъемное соединение;
  • крестовина 1/2 дюйма;
  • тройник 1/2 дюйма;
  • манометр;
  • шланг;
  • воздушный фильтр.

Процесс изготовления пескоструйной установки

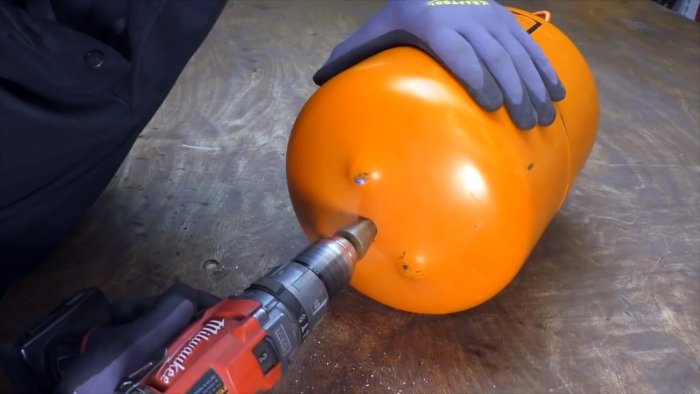

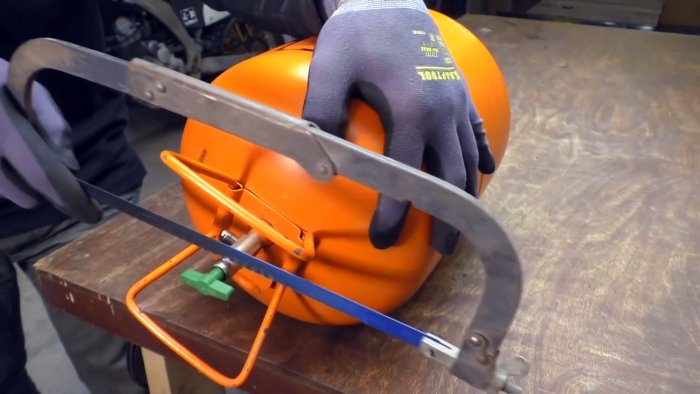

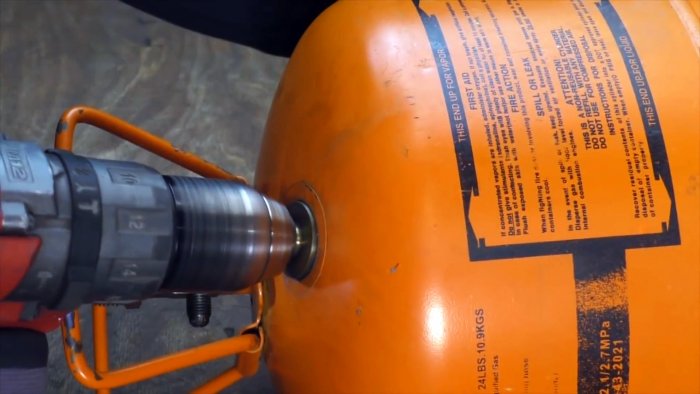

Из баллона спускается газ. Затем нужно открыть его вентиль, просверлить отверстие сбоку него и в дне.
Пескоструйная установка из авто свечи и небольшого газового баллона

Пескоструйная установка из авто свечи и небольшого газового баллона

Пескоструйная установка из авто свечи и небольшого газового баллона

Пескоструйная установка из авто свечи и небольшого газового баллона

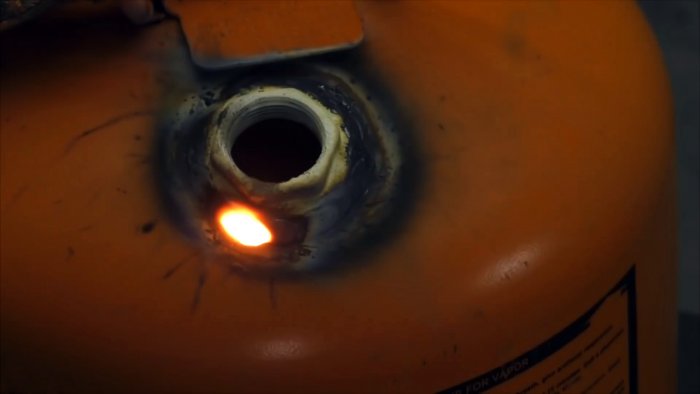

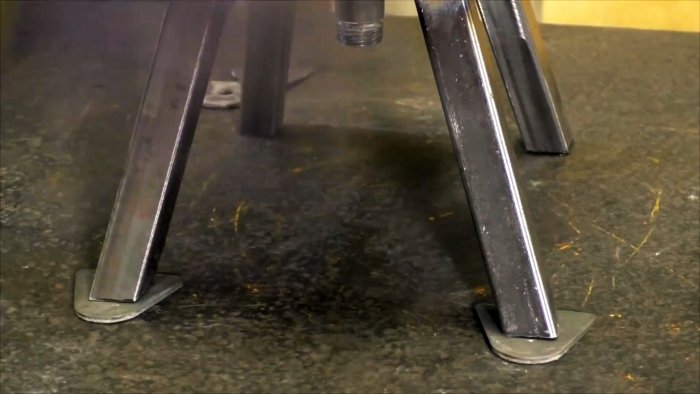

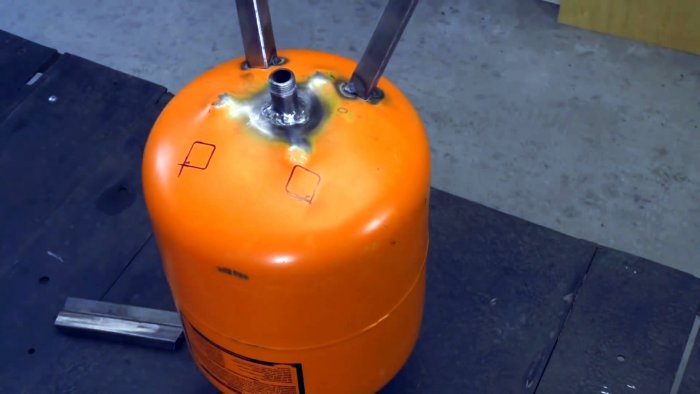

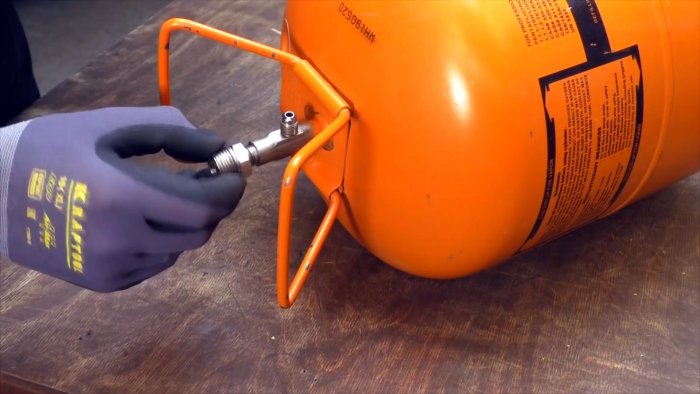

В боковое отверстие ввариваете внутренняя резьба, а в дно наружная. К баллону привариваются ножки из профильной трубы.
Пескоструйная установка из авто свечи и небольшого газового баллона

Пескоструйная установка из авто свечи и небольшого газового баллона

Пескоструйная установка из авто свечи и небольшого газового баллона

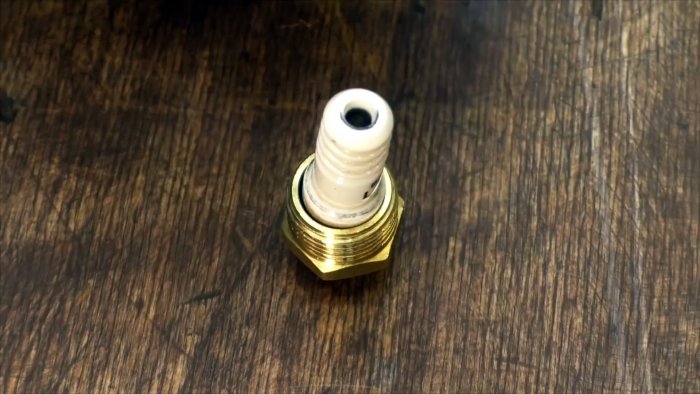

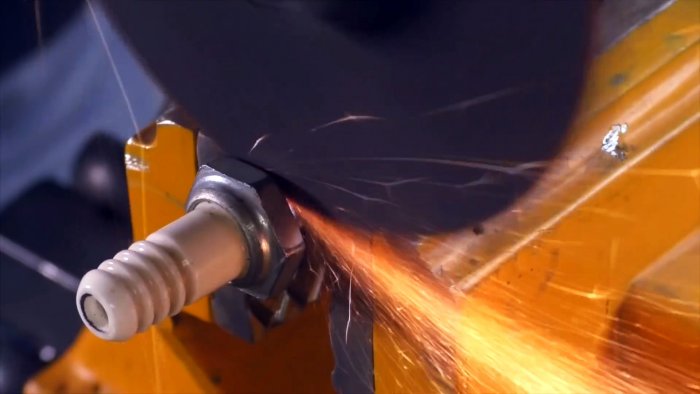

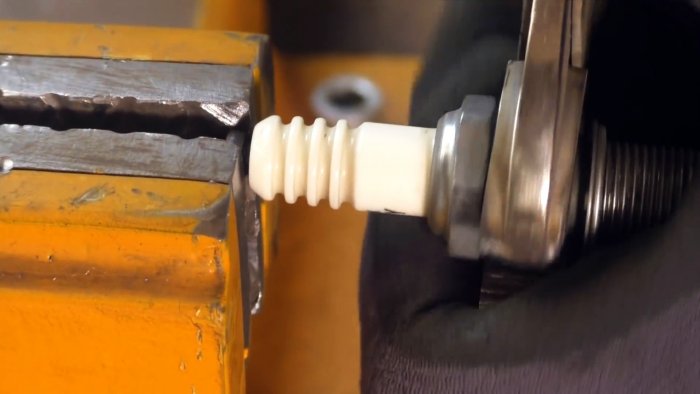

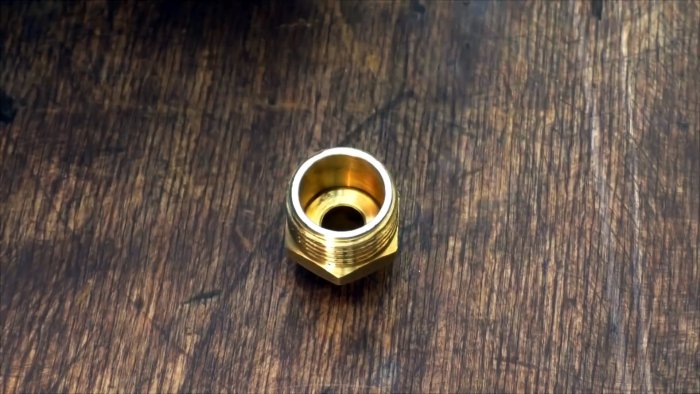

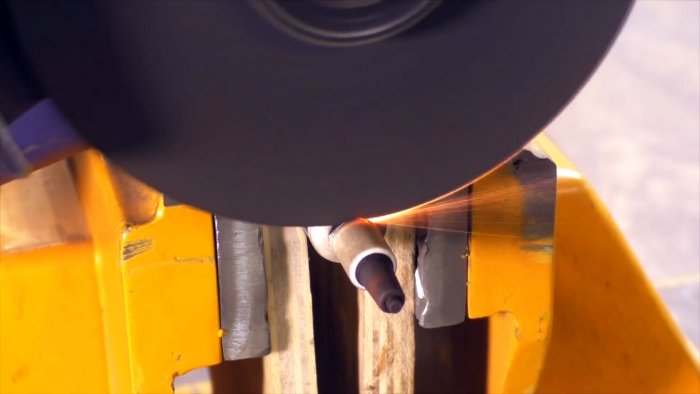

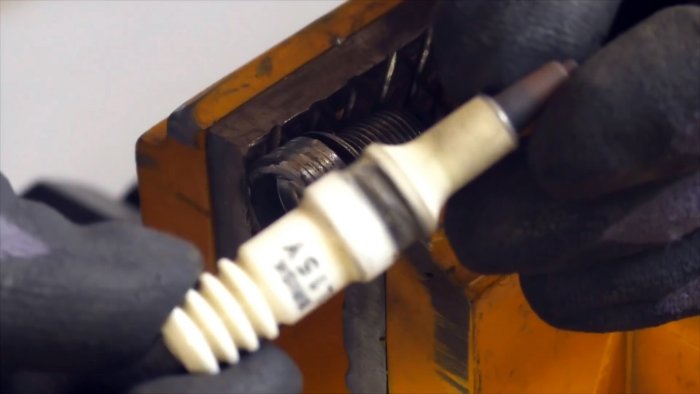

Далее нужно снять керамическую трубку из свечи накаливания. Она вставляется в гайку разборного штуцера вместо него, затем с уплотнительным кольцом наворачивается на переходник 1/2 дюймах 3/8 дюйма с наружной резьбой.
Пескоструйная установка из авто свечи и небольшого газового баллона

Пескоструйная установка из авто свечи и небольшого газового баллона

Пескоструйная установка из авто свечи и небольшого газового баллона

Пескоструйная установка из авто свечи и небольшого газового баллона

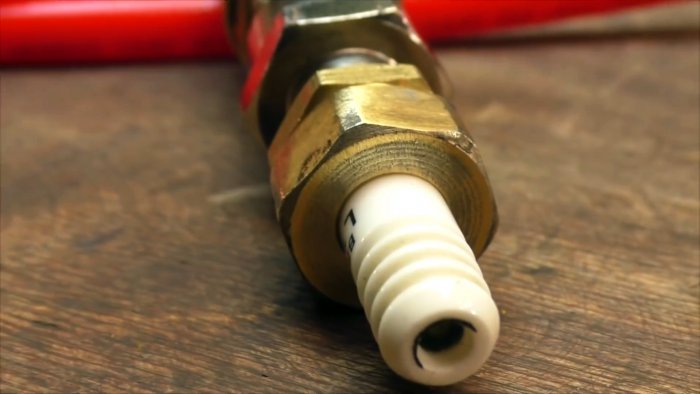

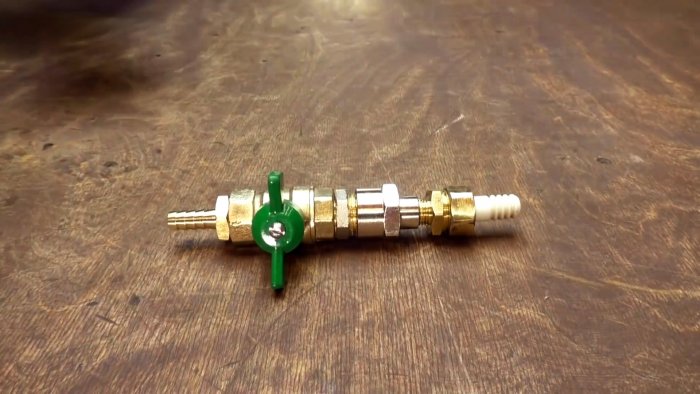

Дальше накручивается аналогичный переходник, но уже с внутренней резьбой, бочонок 1/2 дюйма, шаровой кран и наружный штуцер 1/2 дюйма. В результате получаем надежное долговечнее сопло для распыления песка.
Пескоструйная установка из авто свечи и небольшого газового баллона

Пескоструйная установка из авто свечи и небольшого газового баллона

Пескоструйная установка из авто свечи и небольшого газового баллона

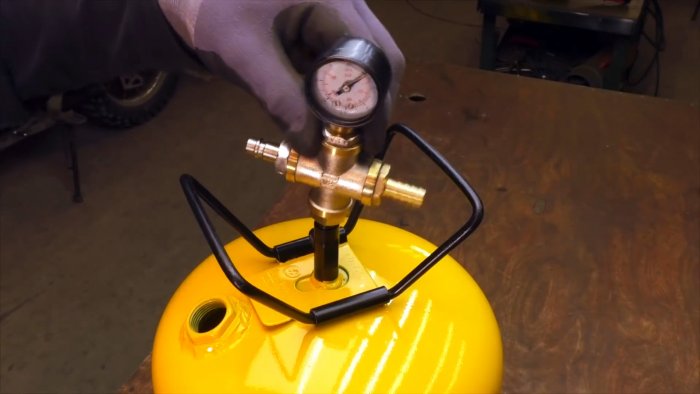

На штатный выход баллона через переходник наворачивается крестовина. По бокам устанавливаются штуцера под шланг, один из них быстросъемный. Сверху вкручивается манометр.
Пескоструйная установка из авто свечи и небольшого газового баллона

Пескоструйная установка из авто свечи и небольшого газового баллона

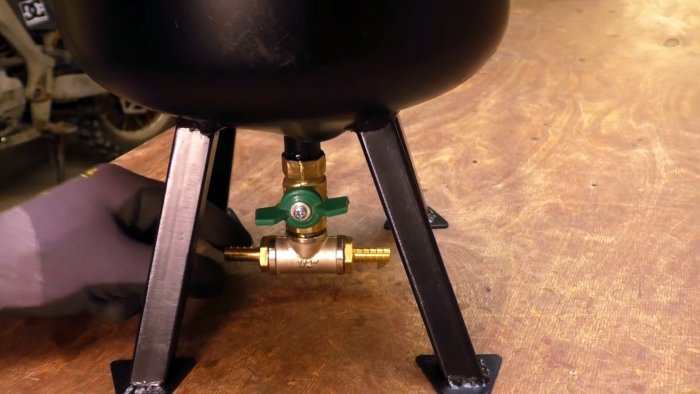

На нижнюю резьбу накручивается шаровой кран с тройником. По бокам тройника устанавливаются штуцеры. В верхнее боковое отверстие вворачивается заглушка.
Пескоструйная установка из авто свечи и небольшого газового баллона

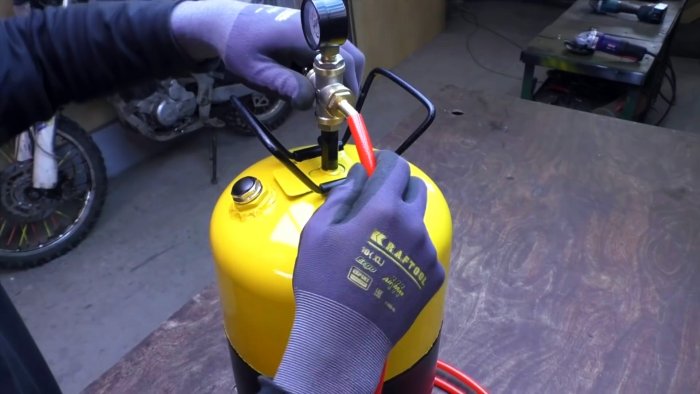

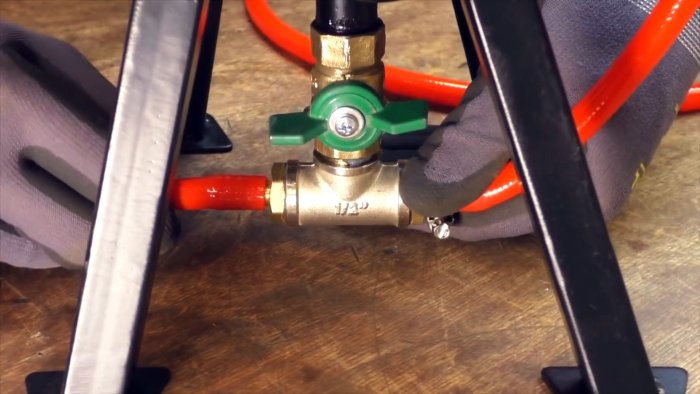

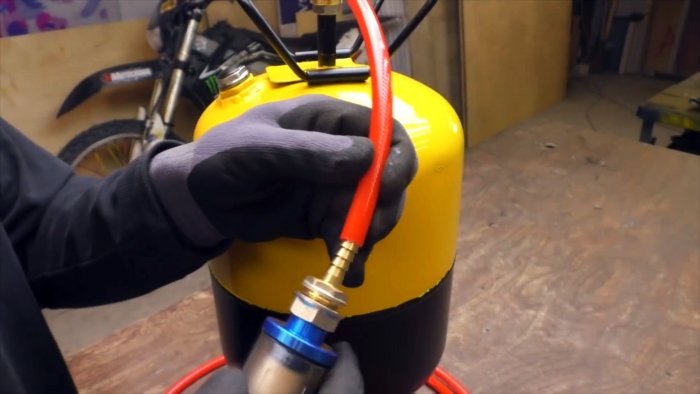

Обычный штуцер верхней крестовины соединяется шлангом с нижним выходом тройника через фильтр. На оставшийся штуцер тройника присоединяется длинный шланг с соплом из свечи накаливания. На быстросъем крестовины подводится компрессор.
Пескоструйная установка из авто свечи и небольшого газового баллона

Пескоструйная установка из авто свечи и небольшого газового баллона

Пескоструйная установка из авто свечи и небольшого газового баллона

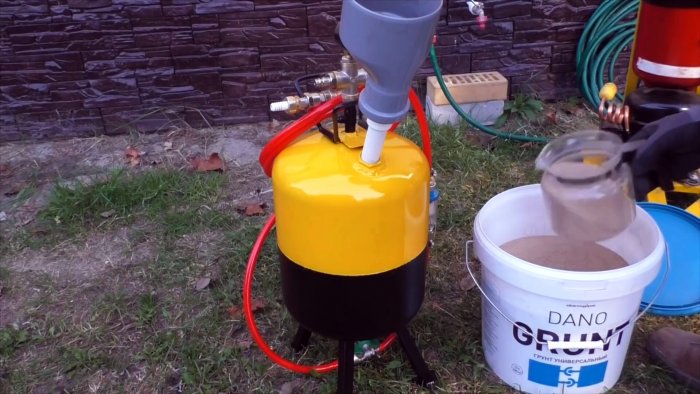

Заглушка используется для засыпки просеянного сухого песка.
Пескоструйная установка из авто свечи и небольшого газового баллона

Пескоструйная установка из авто свечи и небольшого газового баллона

Пескоструйная установка из авто свечи и небольшого газового баллона

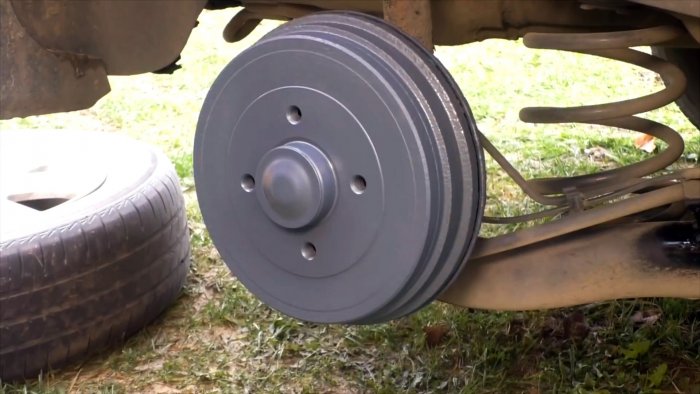

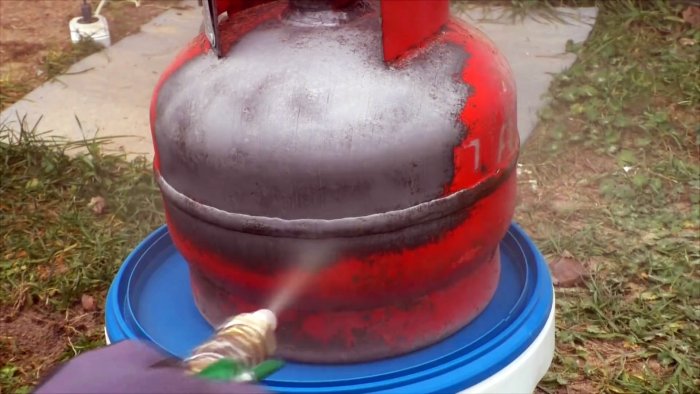

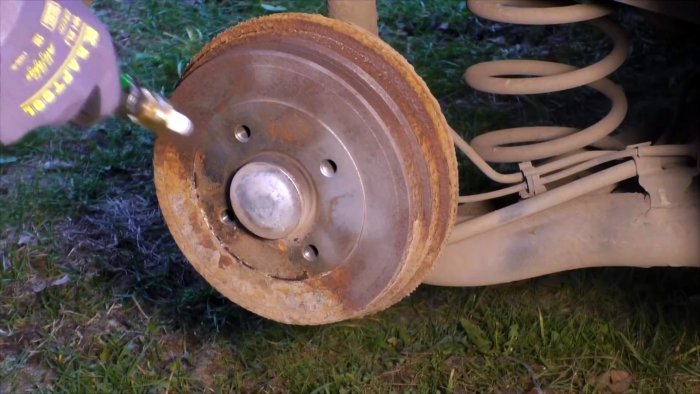

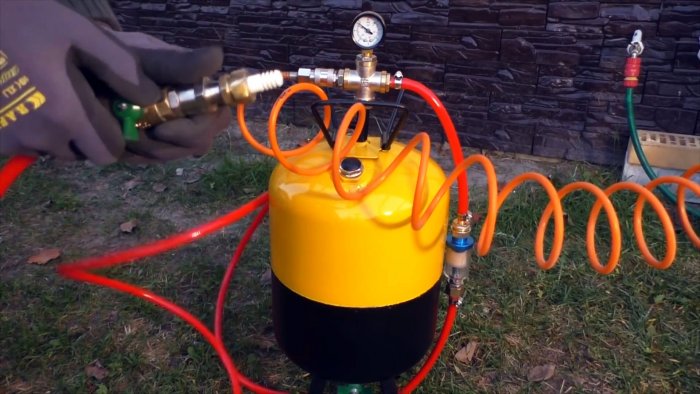

Заправленный песком баллон подсоединяется к компрессору, и в нем нагнетается давление 6 атм. Все краны при этом должны быть закрытыми. Первым открывается кран на баллоне, затем перед соплом.
Пескоструйная установка из авто свечи и небольшого газового баллона

Пескоструйная установка из авто свечи и небольшого газового баллона

Пескоструйная установка из авто свечи и небольшого газового баллона

Пескоструйная установка из авто свечи и небольшого газового баллона
