Сгибаем профильную трубу под 90 градусов без сварки

Загнуть и соединить профильную трубу под прямым углом можно и без сварки. Этот способ выручит при ее отсутствии во время изготовления различных рамок и каркасов.

Инструменты:


  • угольник;
  • фломастер;
  • болгарка с отрезным кругом.

Процесс изгиба трубы без сварки

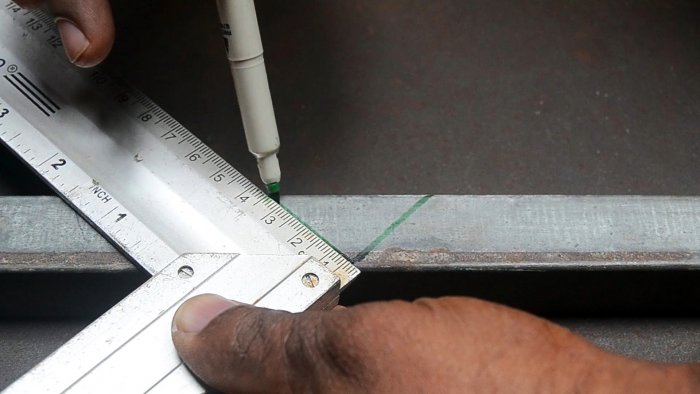

По бокам трубы нужно начертить по прямому углу, устанавливая угольник под 45°.
Сгибаем профильную трубу под 90 градусов без сварки

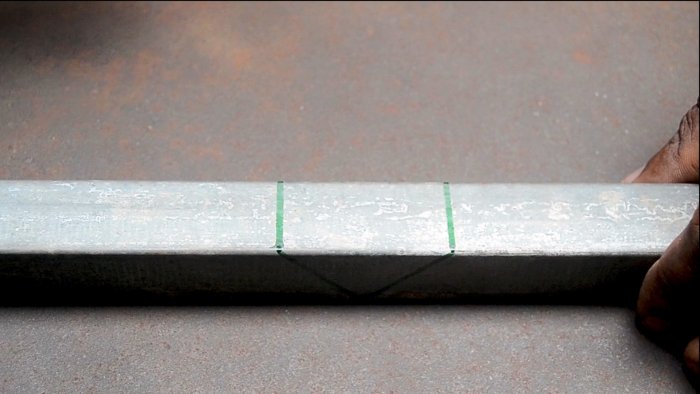

Они должны располагаться напротив. По внутренней стороне изгиба трубы точки углов соединяются вместе, в результате получаются 2 параллельные линии.
Сгибаем профильную трубу под 90 градусов без сварки

От правой линии нужно отступить на 10 мм вправо, и провести параллель. Между ними рисуется продольная линия посередине. От левой черты нужно отступить 15 мм вправо, и также навести параллель. Они соединяются вместе линиями по ребрам трубы.
Сгибаем профильную трубу под 90 градусов без сварки

Болгаркой с тонким отрезным кругом делаются разрезы по контурам боковых углов. На внутренней стороне изгиба нужно разрезать 2 правые параллели и продольную линию между ними. На левых параллелях рез выполняет только на внутренней поперечной черте и продольным меткам возле ребер.
Сгибаем профильную трубу под 90 градусов без сварки

Сгибаем профильную трубу под 90 градусов без сварки

Сгибаем профильную трубу под 90 градусов без сварки

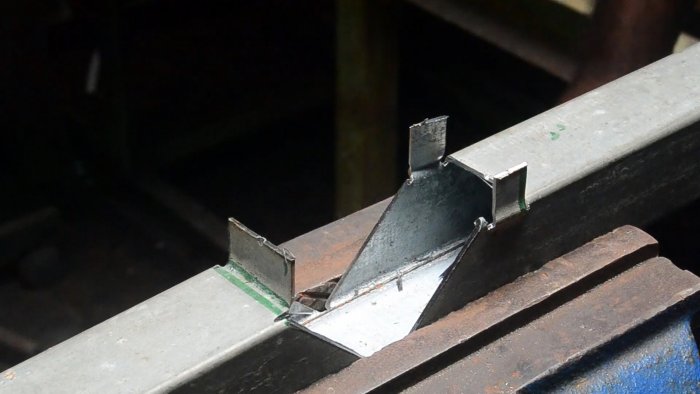

Срезанный металл вынимается. Выступающий язычок загибается наружу под прямым углом за 1 мм от его начала. Также выворачиваются усики напротив.
Сгибаем профильную трубу под 90 градусов без сварки

Сгибаем профильную трубу под 90 градусов без сварки

Сгибаем профильную трубу под 90 градусов без сварки

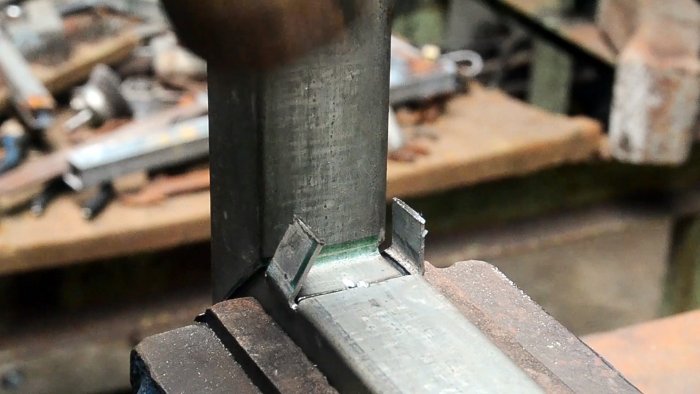

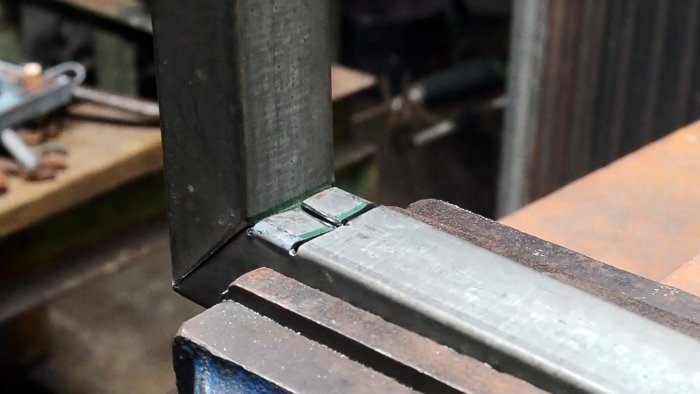

Далее труба сгибается под прямым углом, и ее язычок прижимается усиками, которые возвращаются в изначальное положение. Все надежный жесткий угол готов.
Сгибаем профильную трубу под 90 градусов без сварки

Сгибаем профильную трубу под 90 градусов без сварки

Сгибаем профильную трубу под 90 градусов без сварки

Сгибаем профильную трубу под 90 градусов без сварки

Смотрите видео
