Великолепное применение движка от стиралки мощный гравировальный станок

Двигатель от стиральной машинки высокооборотистый и мощный, поэтому идеально подходит для привода гравера. Не имея хорошего гравировального станка можно его сделать своими руками. Причем самодельный гравер будет не хуже дорогих фирменных как по рабочим характеристикам, так и внешнему виду. Мотор от стиралки не останавливается под нагрузкой, что позволяет работать шарошками с сильным нажимом.

Основные материалы:


  • регулятор оборотов - http://ali.pub/4xia4g
  • двигатель от стиральной машины;
  • листовая сталь 3 мм и 4 мм;
  • гибкий вал для гравера;
  • винты М6 с потайной головкой;
  • толстая стальная полоса;
  • краска;
  • резиновые накладки на ножки;
  • труба 1/2 дюйма.

Процесс изготовления гравера

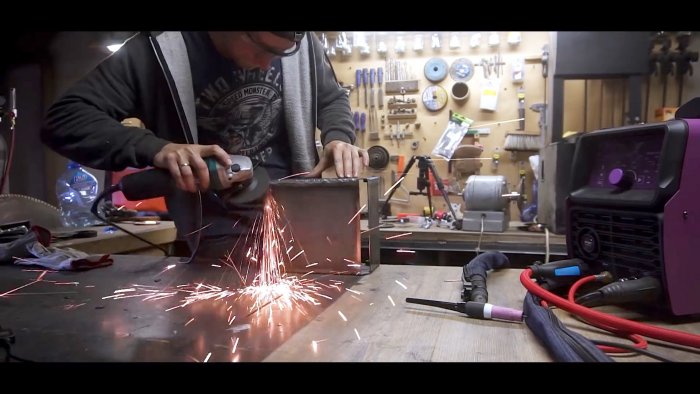

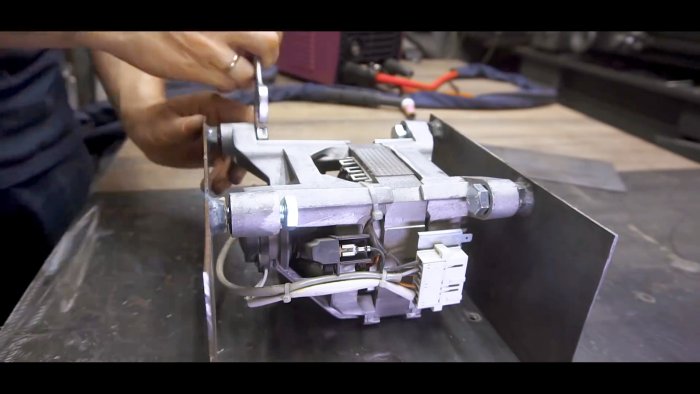

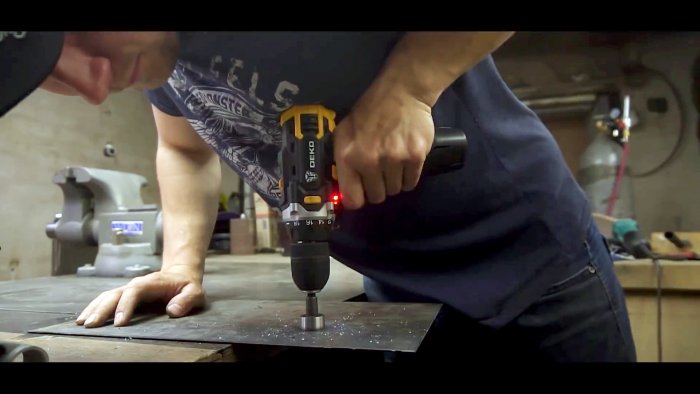

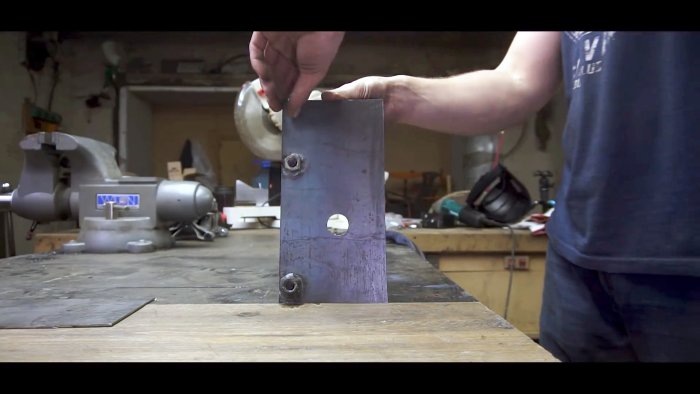

Основная сложность заключается в изготовлении короба для двигателя. Он должен получиться крепким и достаточно тяжелым, чтобы станок не прыгал по столу. Для его изготовления нужно использовать листовую сталь 2 мм. Сначала вырезаются 2 боковые стенки короба. К ним привариваются по 2 гайки так, чтобы можно было к ним прикрутить болтами проушины корпуса двигателя. В одной стенке высверливается отверстие под вал мотора.
Великолепное применение движка от стиралки мощный гравировальный станок

Великолепное применение движка от стиралки мощный гравировальный станок

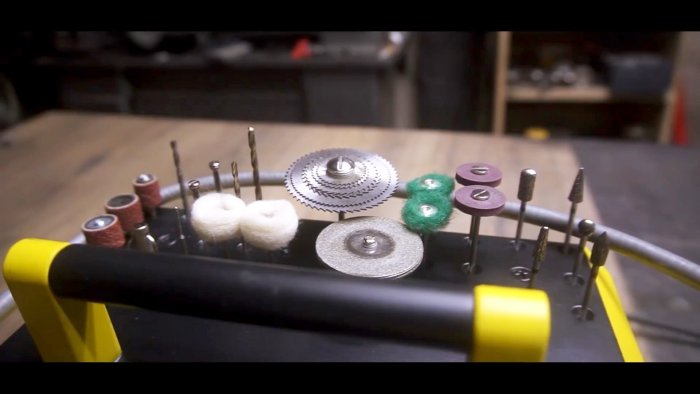

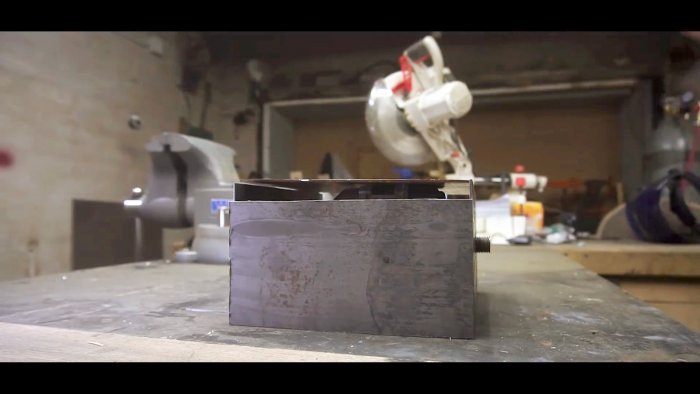

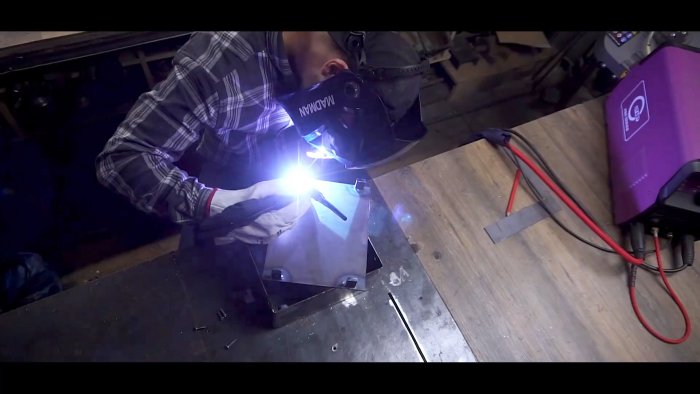

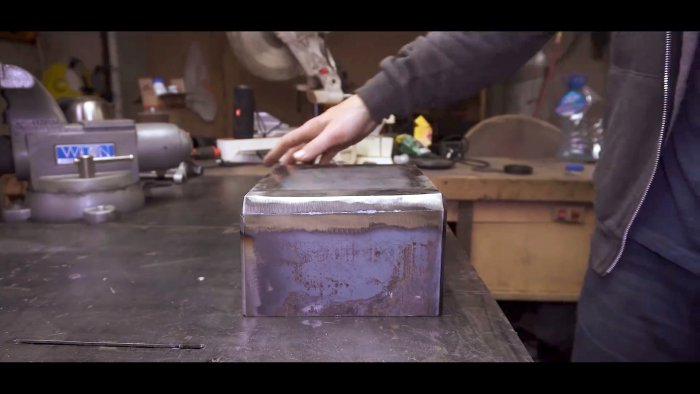

Далее вырезаются и привариваются верх и оставшиеся 2 боковые стенки короба. Для красоты короба, боковые стенки и верх должны быть уже, чтобы остался зазор в пару сантиметров. В таком случае угол можно заварить полосками, чтобы он получился скругленным. В верхней части короба можно сделать перфорацию. Это позволит хранить в отверстиях шарошки.
Великолепное применение движка от стиралки мощный гравировальный станок

Великолепное применение движка от стиралки мощный гравировальный станок

Великолепное применение движка от стиралки мощный гравировальный станок

Великолепное применение движка от стиралки мощный гравировальный станок

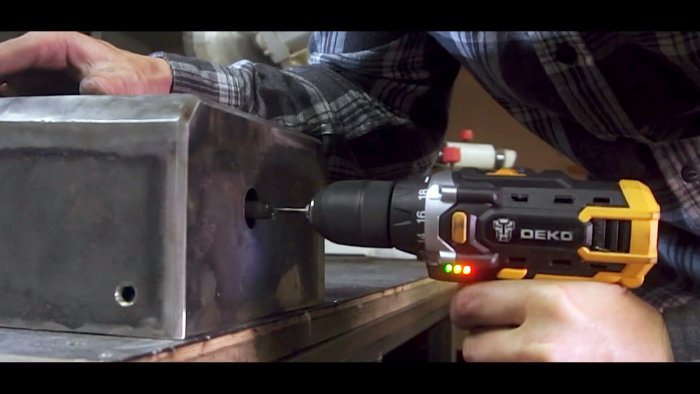

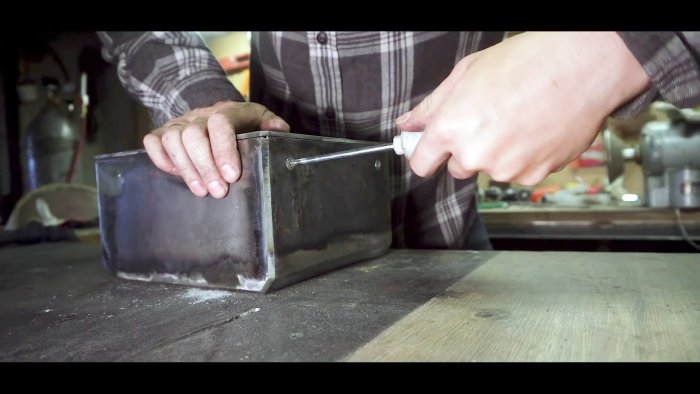

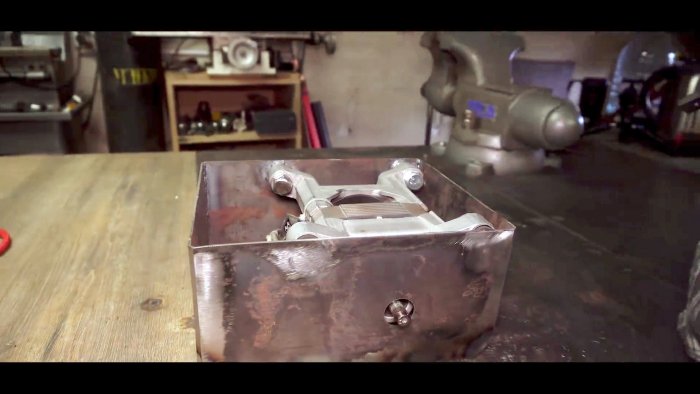

Для утяжеления станка дно делается из листовой стали 4 мм. Его крепление будет выполняться через закладные. Для этого из толстой полосы вырезается 4 заготовки по 5 см. Внизу по углам короба делаются отверстия. Через них нужно прикрутить винтами закладные, в которых также делаются отверстия и нарезается резьба. Дно присоединяется к закладным винтами аналогичным образом.
Великолепное применение движка от стиралки мощный гравировальный станок

Великолепное применение движка от стиралки мощный гравировальный станок

Великолепное применение движка от стиралки мощный гравировальный станок

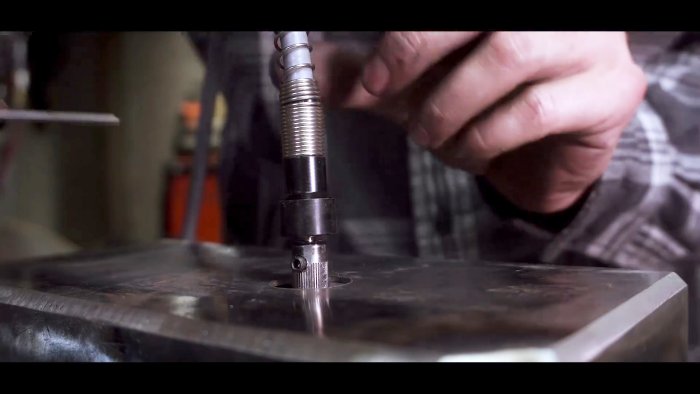

Для установки гибкого вала нужно просверлить отверстие в вале двигателя. Чтобы оно не перекосилось, сверлить следует на запущенном электродвигателе. Также в валу делается отверстие сбоку, и в нем нарезается резьба для закручивания поджимающего трос винта.
Великолепное применение движка от стиралки мощный гравировальный станок

Великолепное применение движка от стиралки мощный гравировальный станок

Великолепное применение движка от стиралки мощный гравировальный станок

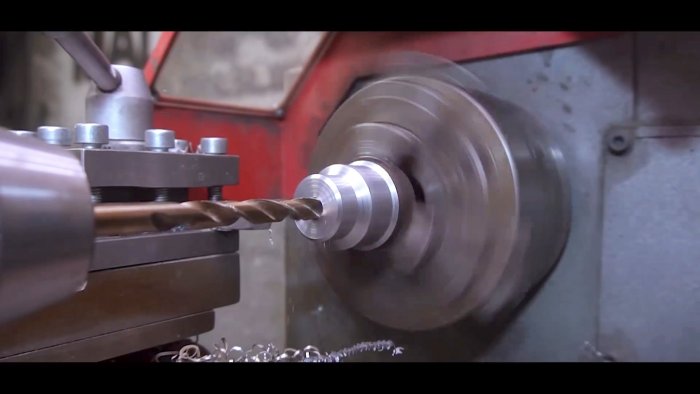

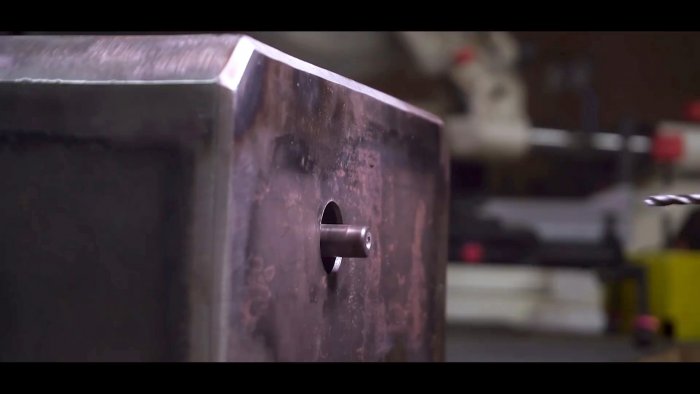

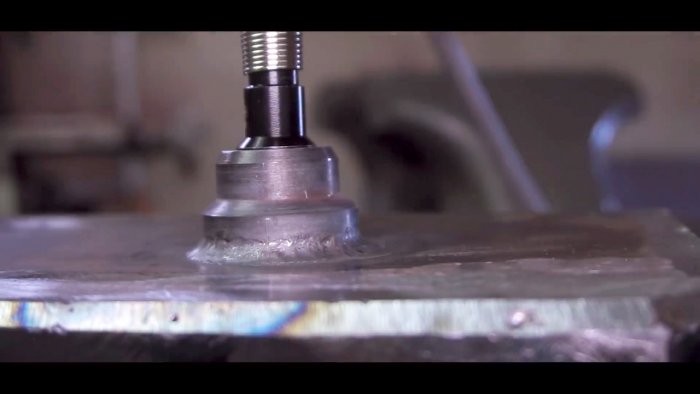

Чтобы закрыть соединение валов, можно выточить на токарном станке втулку и приварить ее к коробу. Сбоку в ней делается отверстие, чтобы иметь доступ к зажимному винту.
Великолепное применение движка от стиралки мощный гравировальный станок

Великолепное применение движка от стиралки мощный гравировальный станок

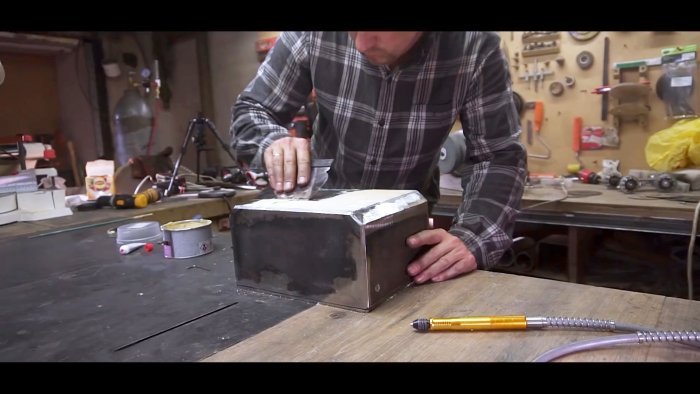

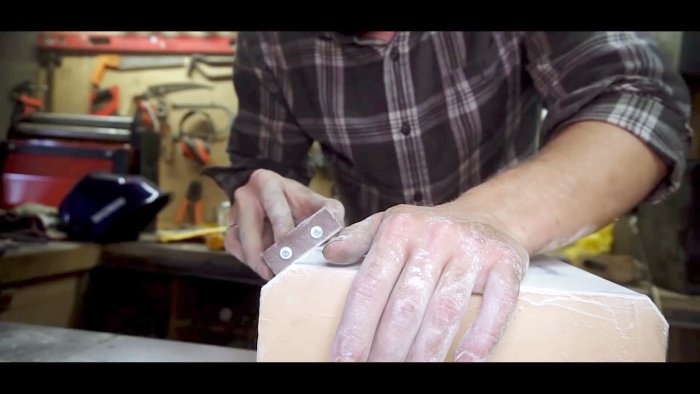

Если есть желание довести короб в идеал, то можно подшпаклевать его стенки, что потребуется, если при сварке металл немного повело.
Великолепное применение движка от стиралки мощный гравировальный станок

Великолепное применение движка от стиралки мощный гравировальный станок

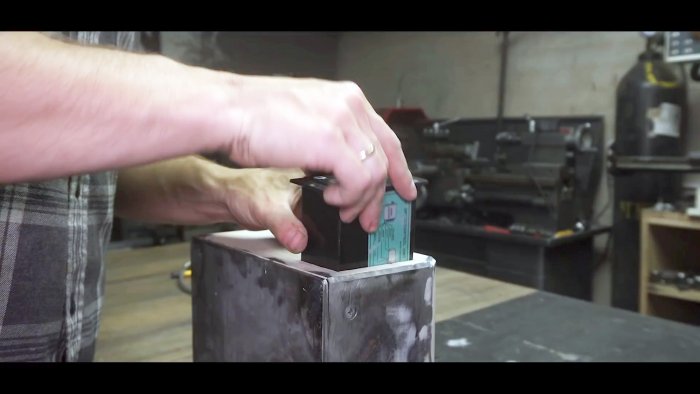

Затем сбоку выхода вала в коробе вырезается окно под установку регулятора оборотов. Также из трубы нужно сделать ручку для переноски станка.
Великолепное применение движка от стиралки мощный гравировальный станок

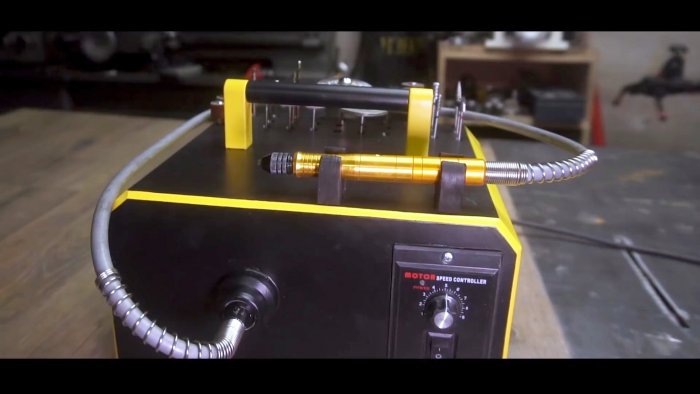

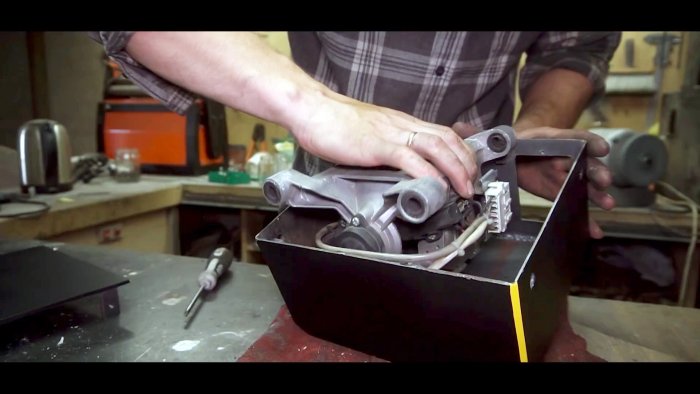

Короб окрашивается, при необходимости лакируется, если краска имеет слабую износоустойчивость. После этого устанавливаются двигатель, регулятор оборотов, ручка, вал, сверху короба прикручиваются клипсы для держателя.
Великолепное применение движка от стиралки мощный гравировальный станок

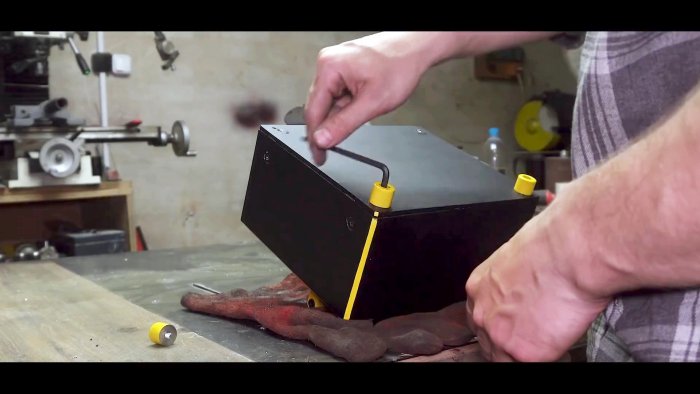

На винты поджимающие дно устанавливаются ножки с резиновыми амортизаторами.
Великолепное применение движка от стиралки мощный гравировальный станок

Великолепное применение движка от стиралки мощный гравировальный станок

Великолепное применение движка от стиралки мощный гравировальный станок

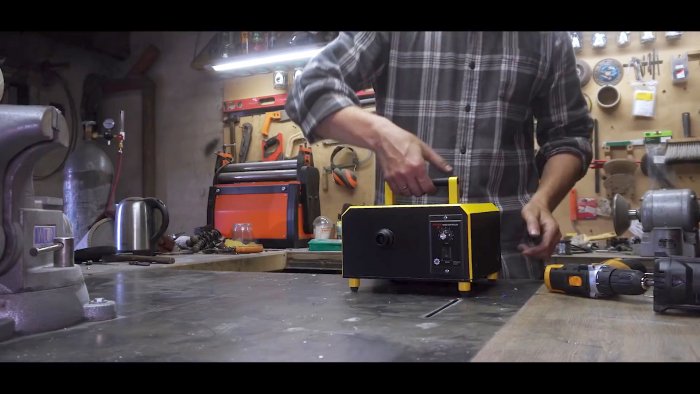

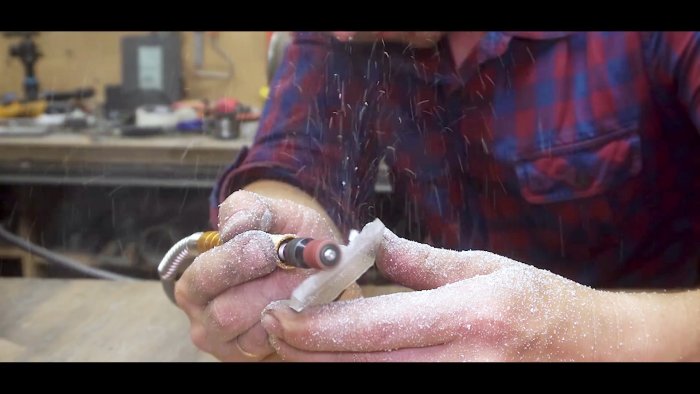

Гравер в работе. Очень удобный в использовании оказался.
Великолепное применение движка от стиралки мощный гравировальный станок

Великолепное применение движка от стиралки мощный гравировальный станок
