Главная » Сад и огород » Как из ПВХ труб сделать разбрызгиватель для полива
Для нормального роста растений требуется достаточное количество воды, поэтому при отсутствии осадков их нужно поливать. При наличии центрального водопровода или скважины этот процесс возможно механизировать, подключив к садовому шлангу самодельный разбрызгиватель. Сделать его можно из клеевых пластиковых труб и фитингов.
Как из ПВХ труб сделать разбрызгиватель для полива

Материалы:


  • клеевые ПВХ трубы 20 мм, 32 мм;
  • заглушка 32 мм;
  • соединительная муфта 32 мм;
  • соединительная муфта 20 мм;
  • заглушки 20 мм – 3 шт.;
  • колена 20 мм – 2 шт.;
  • тройники 20 мм – 2 шт.;
  • медная труба 9 мм;
  • клей для ПВХ труб.

Как из ПВХ труб сделать разбрызгиватель для полива

Процесс изготовления разбрызгивателя

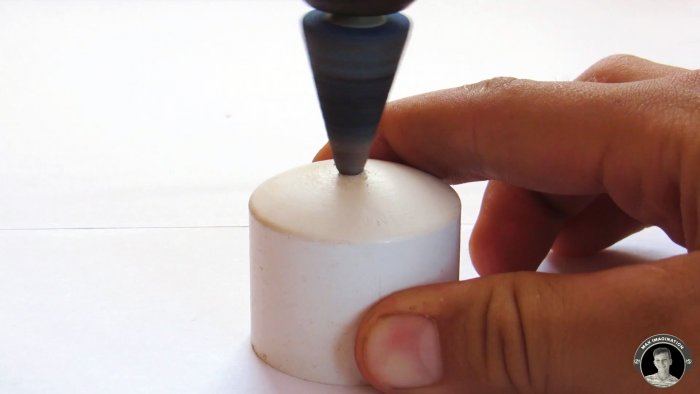

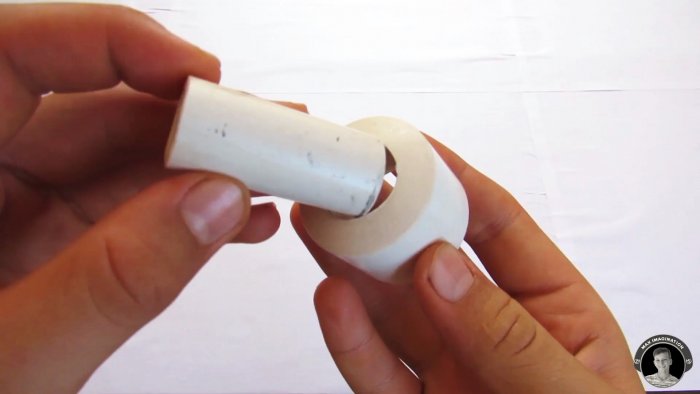

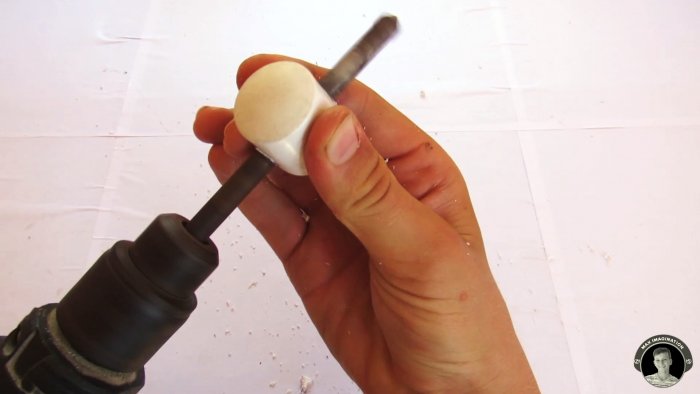

В заглушке для трубы 32 мм нужно просверлить отверстие под трубку 20 мм.
Как из ПВХ труб сделать разбрызгиватель для полива

Как из ПВХ труб сделать разбрызгиватель для полива

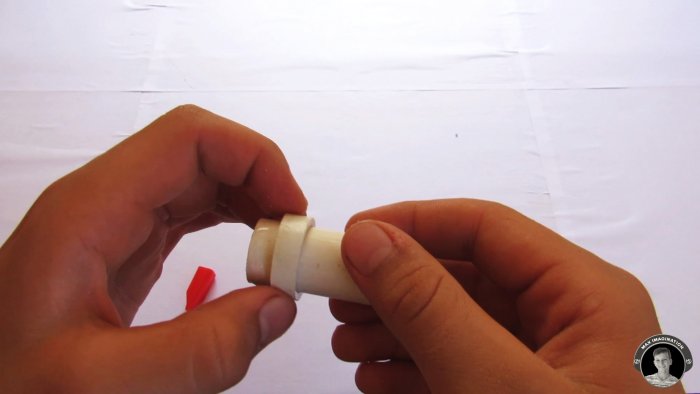

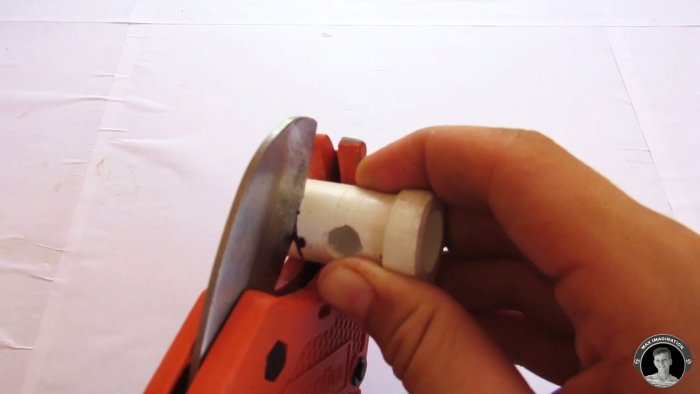

Затем от соединительной муфты 20 мм нужно срезать кольцо и вклеить его на край трубы 20 мм.
Как из ПВХ труб сделать разбрызгиватель для полива

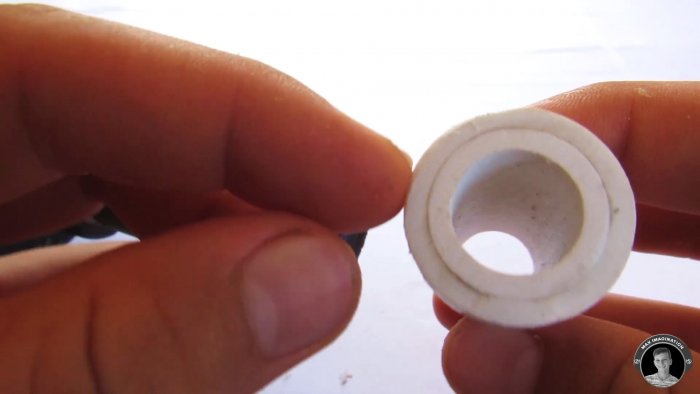

С внешней стороны кольцо шлифуется для плотного прилегания к заглушке.
Как из ПВХ труб сделать разбрызгиватель для полива

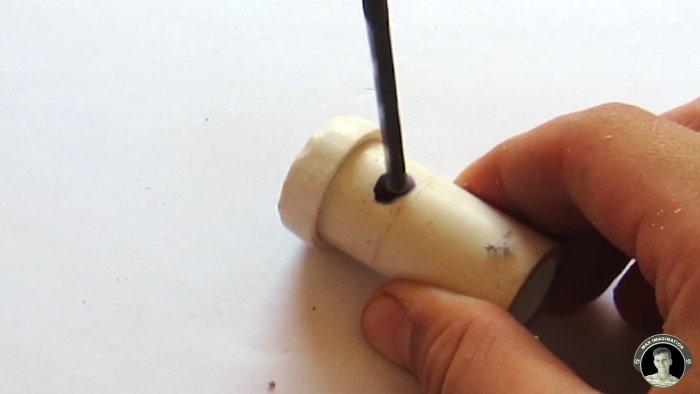

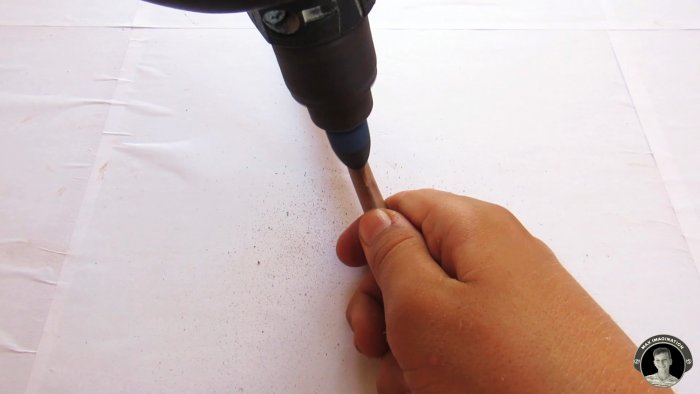

Далее берется медная трубка длиной 30-40 см. По центру в ней просверливается одна стенка.
Как из ПВХ труб сделать разбрызгиватель для полива

Затем отверстие растачивается так, чтобы уменьшить толщину стенок вокруг него, что позволит потоку воды входить внутрь с меньшим сопротивлением.

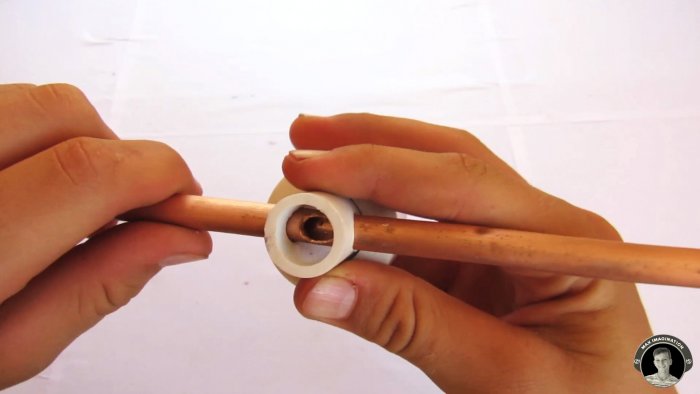

Медную трубку нужно вставить в ранее просверленные отверстия сквозь пластиковую трубу 20 мм пропущенную через заглушку.
Как из ПВХ труб сделать разбрызгиватель для полива

Как из ПВХ труб сделать разбрызгиватель для полива

Как из ПВХ труб сделать разбрызгиватель для полива

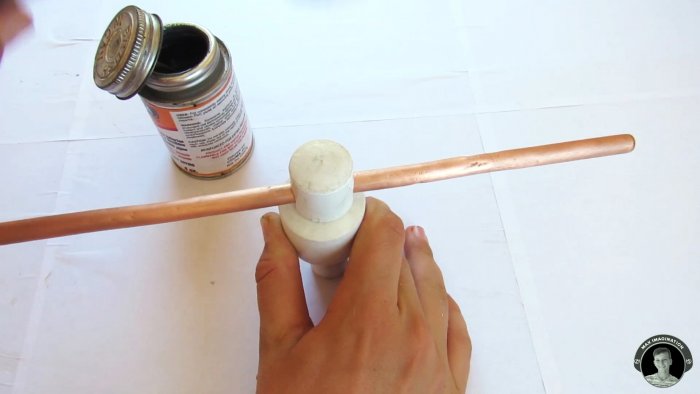

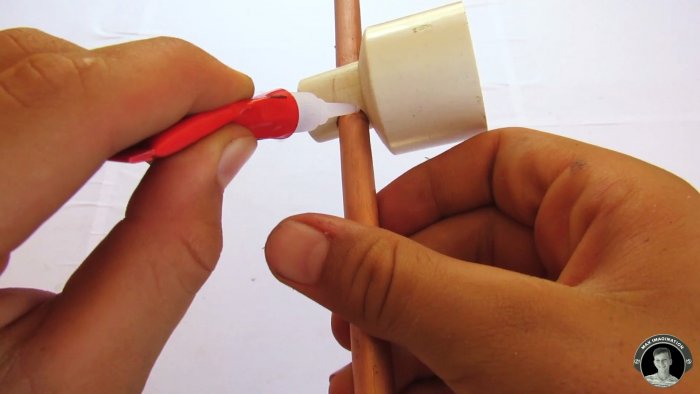

Она разворачивается отверстием в сторону заглушки. После этого нужно вклеить ее так, чтобы зафиксировать в этом положении и исключить течь через зазоры между ее стенками и пластиковой трубкой 20 мм.
Как из ПВХ труб сделать разбрызгиватель для полива

Как из ПВХ труб сделать разбрызгиватель для полива

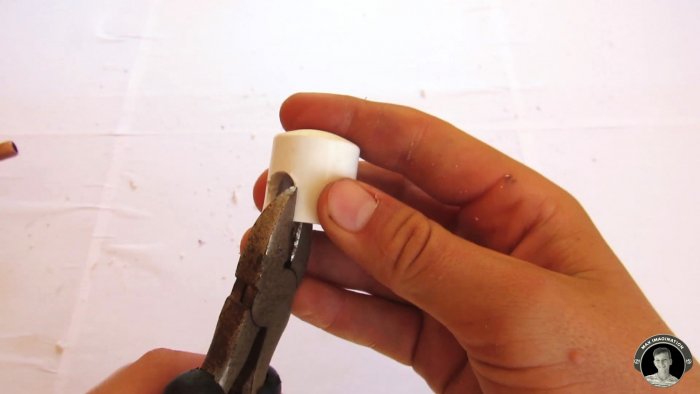

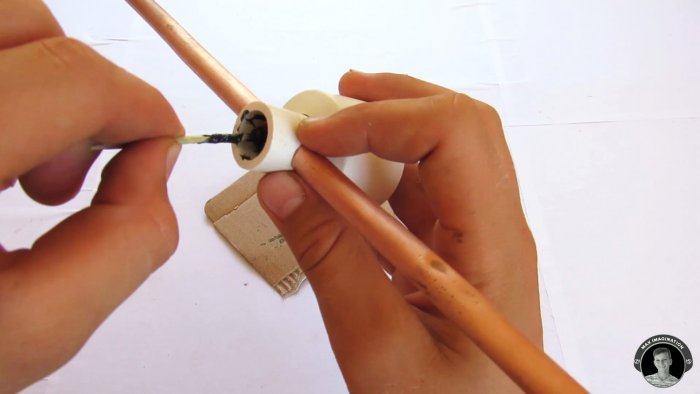

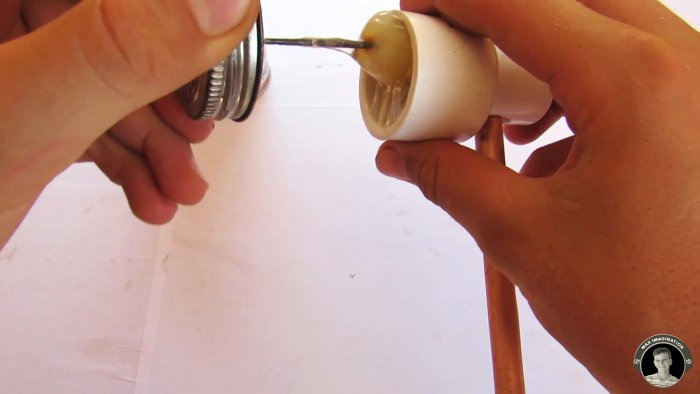

Далее нужно вклеить заглушку 20 мм на отрезок трубы с медным разбрызгивателем. Для этого в заглушке прорезаются пазы, позволяющие ее вставить до упора.
Как из ПВХ труб сделать разбрызгиватель для полива

Как из ПВХ труб сделать разбрызгиватель для полива

Как из ПВХ труб сделать разбрызгиватель для полива

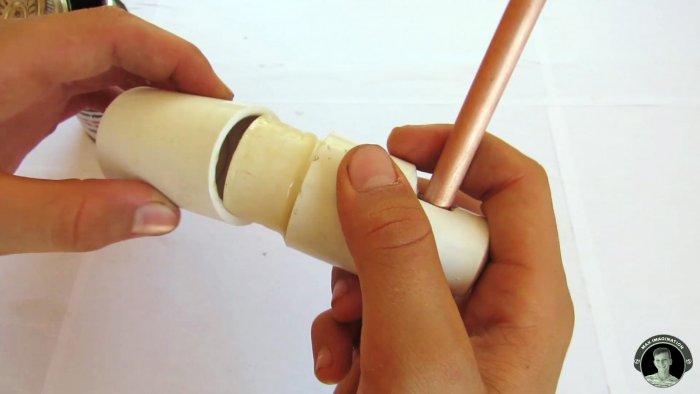

На следующем этапе требуется вклеить в просверленную заглушку с медным вращающимся разбрызгивателем отрезок трубы 32 мм. Для этого нужно предварительно проточить ее внутренний диаметр из торца, чтобы она не мешала вращаться разбрызгивателю.
Как из ПВХ труб сделать разбрызгиватель для полива

Как из ПВХ труб сделать разбрызгиватель для полива

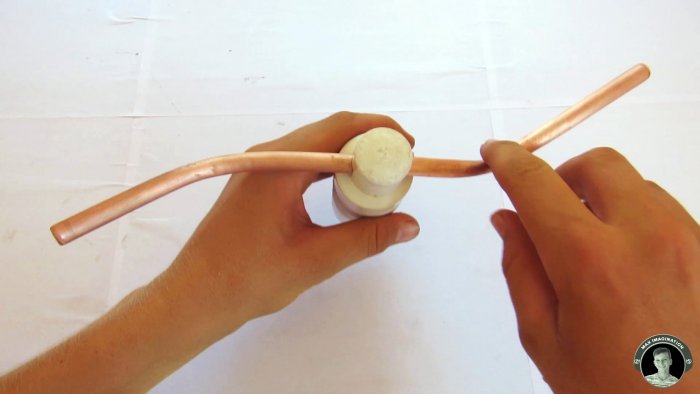

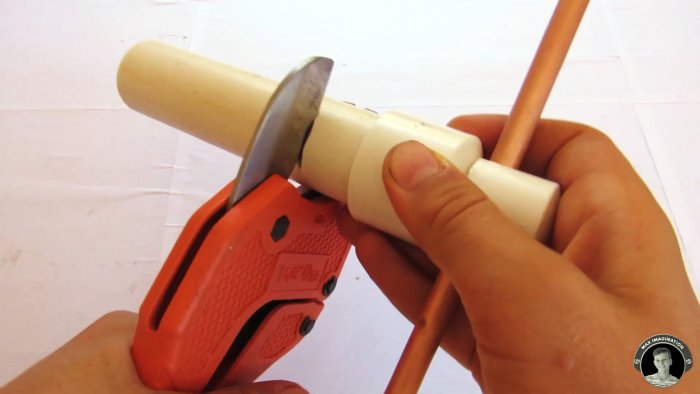

После этого труба обрезается и вплотную к заглушке на нее вклеивается соединительная муфта. Также необходимо выгнуть концы медной трубки, чтобы выталкиваемая из нее вода раскручивала разбрызгиватель.
Как из ПВХ труб сделать разбрызгиватель для полива

Как из ПВХ труб сделать разбрызгиватель для полива

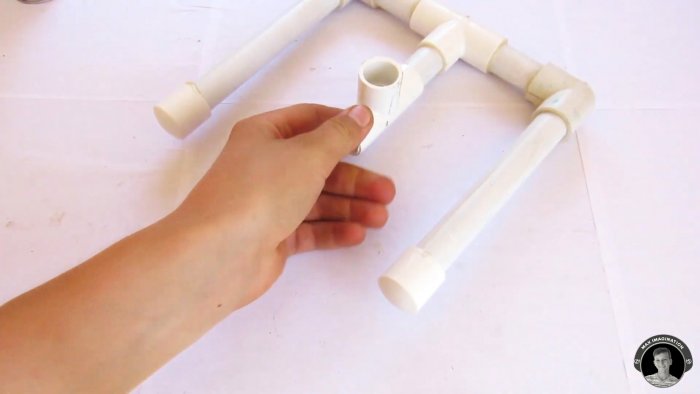

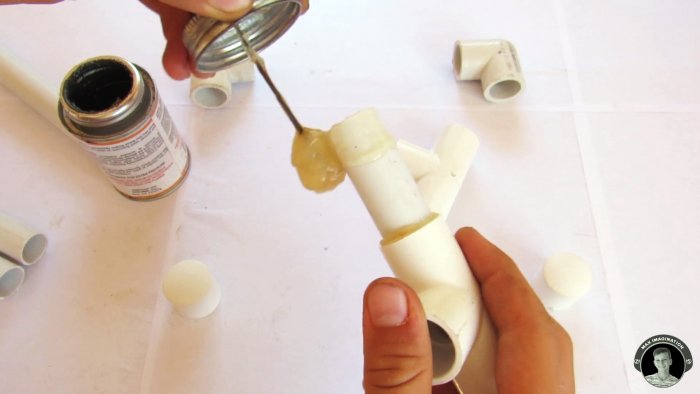

Чтобы разбрызгиватель держался, необходимо сделать для него подставку. Для этого требуется подготовить 4 отрезки труб 20 мм и собрать рамку, используя 2 тройника, 2 колена и 2 заглушки.
Как из ПВХ труб сделать разбрызгиватель для полива

Как из ПВХ труб сделать разбрызгиватель для полива

Как из ПВХ труб сделать разбрызгиватель для полива

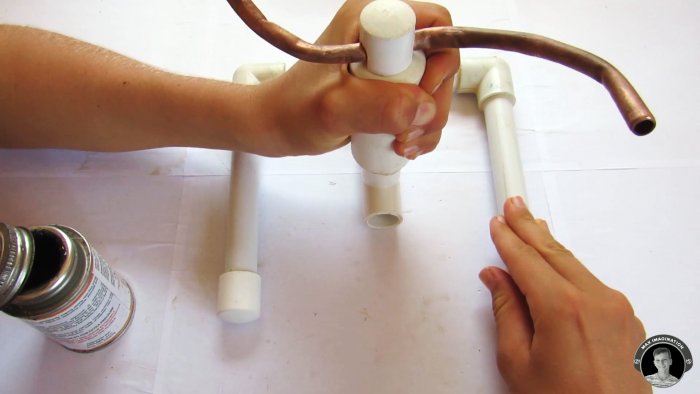

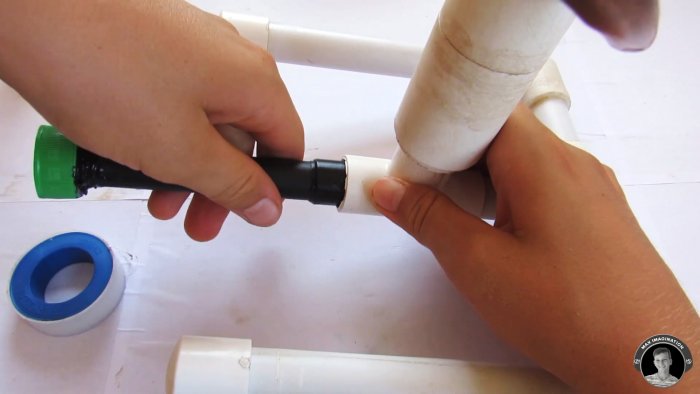

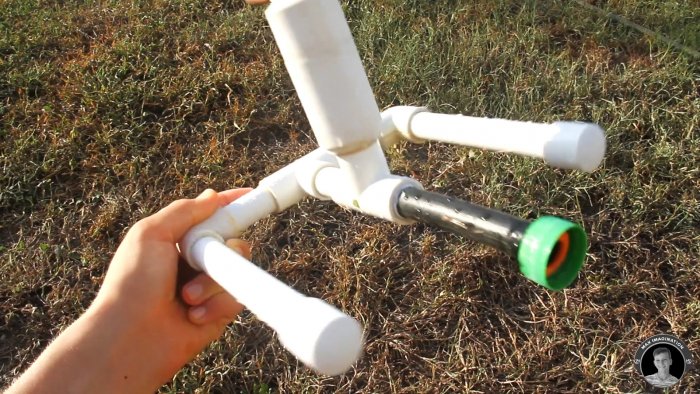

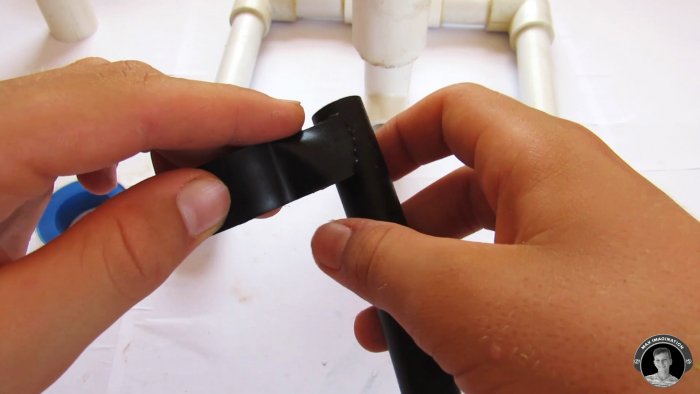

Далее разбрызгиватель вклеивается на вертикальный выход тройника рамки. На второй горизонтальный выход тройника делается переходник под садовый шланг.
Как из ПВХ труб сделать разбрызгиватель для полива

Как из ПВХ труб сделать разбрызгиватель для полива

Как из ПВХ труб сделать разбрызгиватель для полива

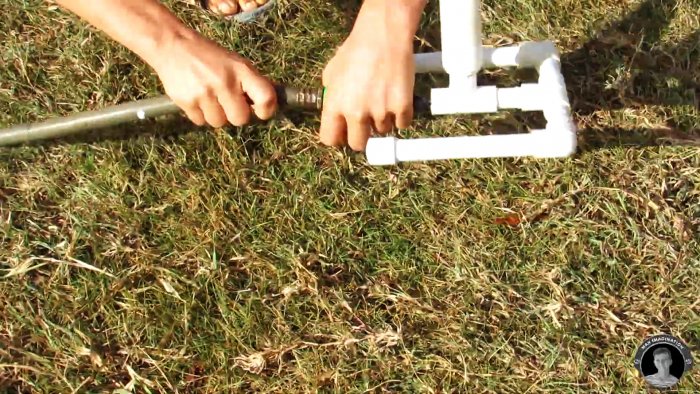

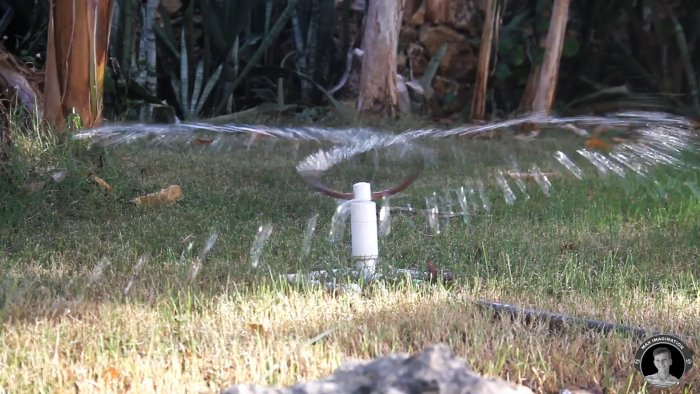

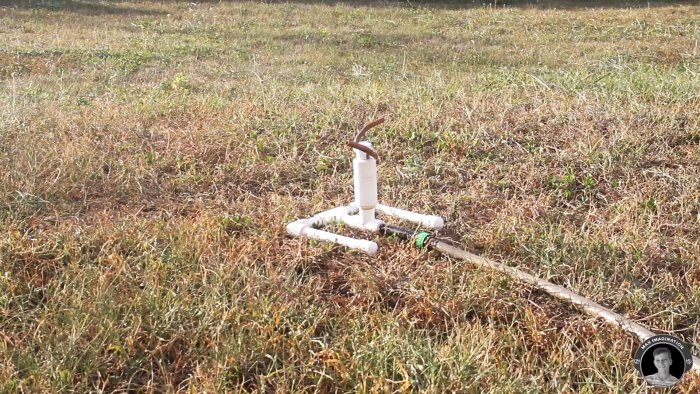

При подаче напора разбрызгиватель будет вращаться, разбрызгивая капли вокруг.
Как из ПВХ труб сделать разбрызгиватель для полива

По мере полива его необходимо переносить на новые участки.
Как из ПВХ труб сделать разбрызгиватель для полива

Как из ПВХ труб сделать разбрызгиватель для полива

Как из ПВХ труб сделать разбрызгиватель для полива

Смотрите видео
