Необходимые материалы:

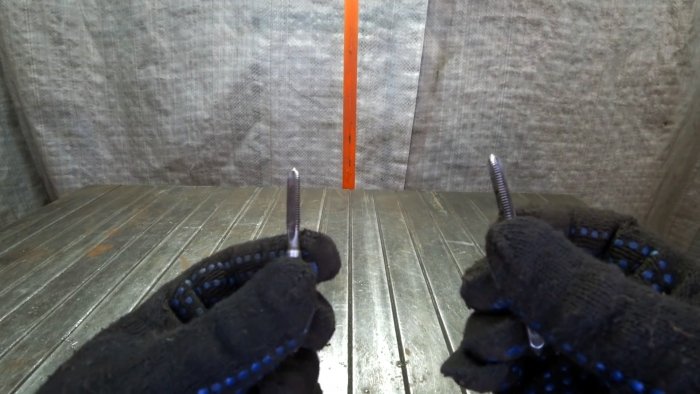

- старые метчики – 3 шт.;
- стальной квадрат немного толще диаметра метчиков;
- листовая сталь или полоса 3-4 мм;
- болт с барашком.
Процесс изготовления разметочного циркуля и чертилки

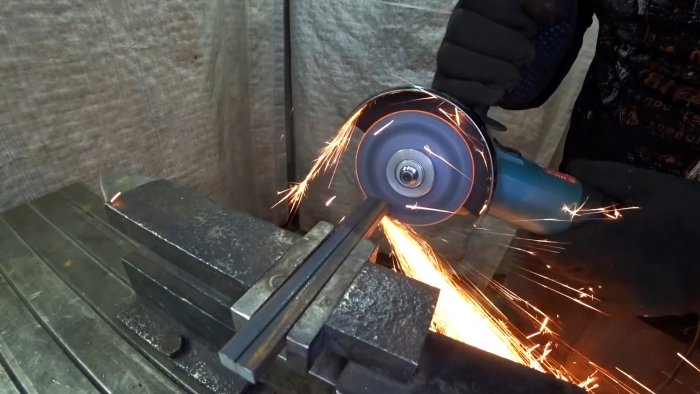

Для изготовления циркуля необходимо подготовить 2 одинаковых отрезка квадратного прутка.

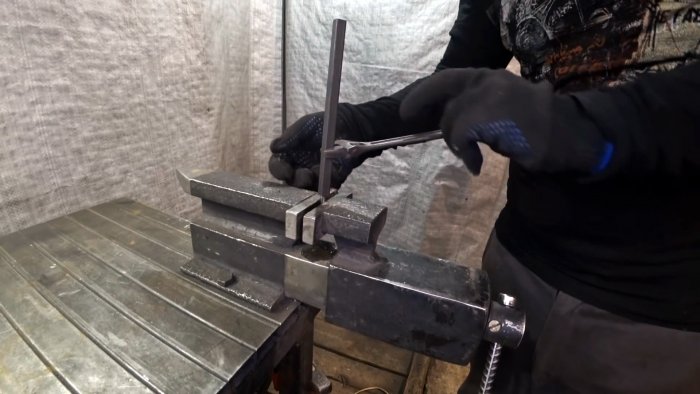

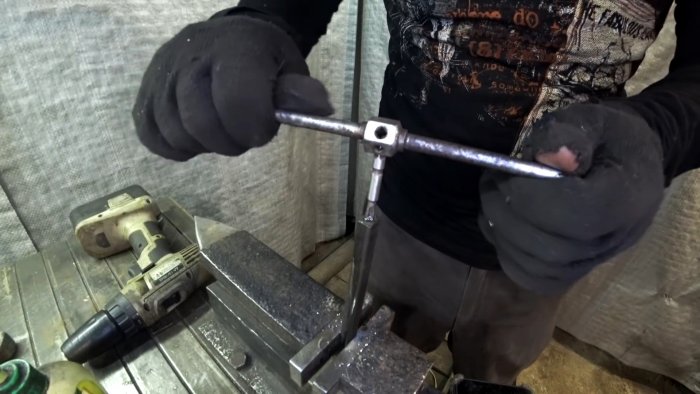

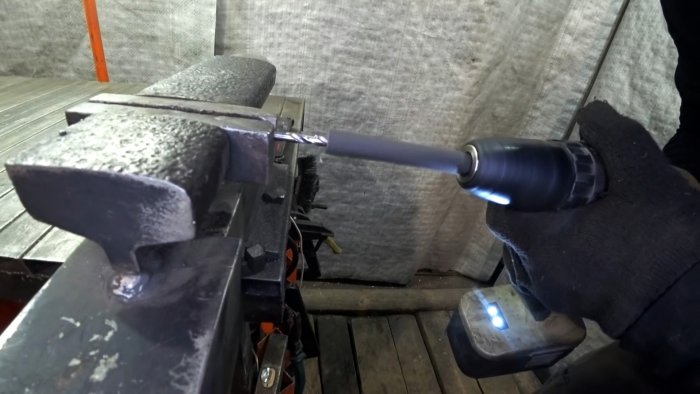

Их длина подбирается в зависимости от того, какого размера циркуль нужно получить. С одной стороны в торце каждой заготовки просверливается отверстие немного меньшее диаметра метчика. Затем в каждом из них нарезается резьба своим метчиком.

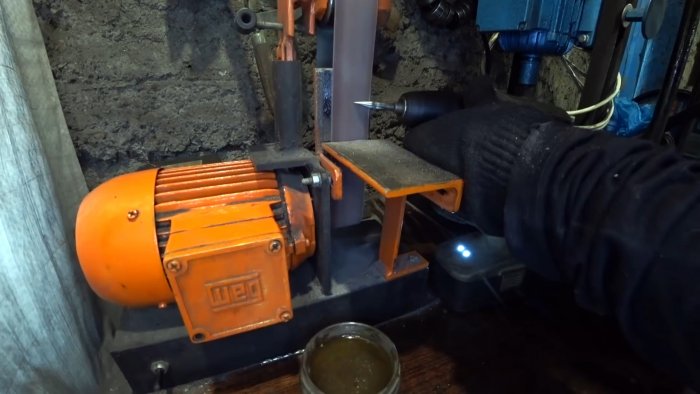

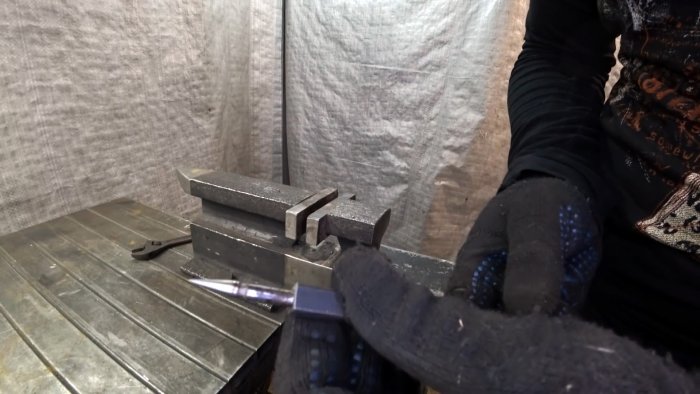

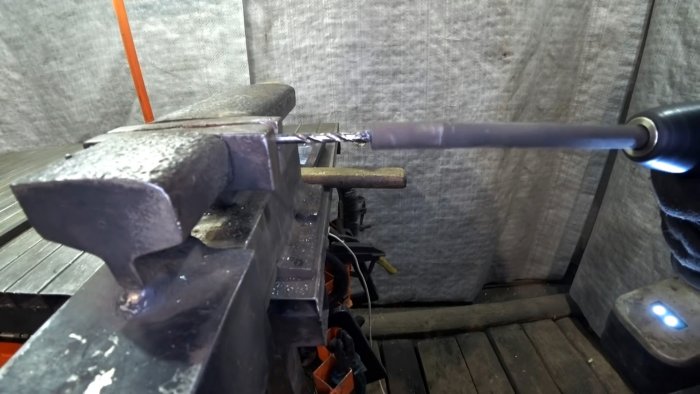

После этого нужно сточить хвостовики метчиков под конус. Сделав их острыми, необходимо поочередно зажать каждый хвостовик в тиски и затем обратно закрутить метчики в отверстия на квадрате.

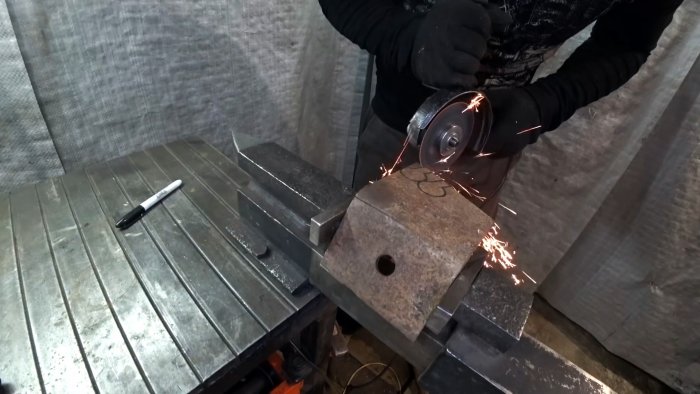

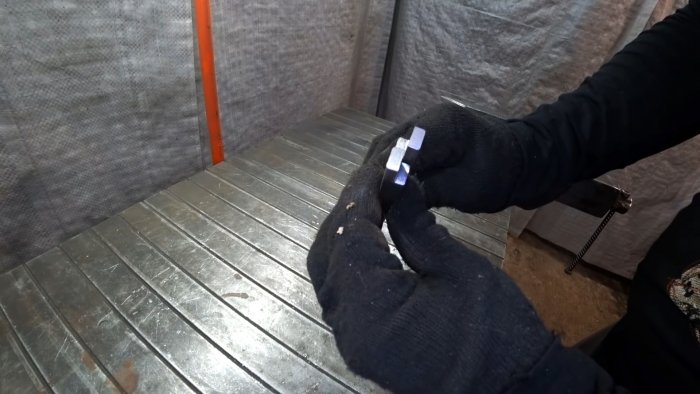

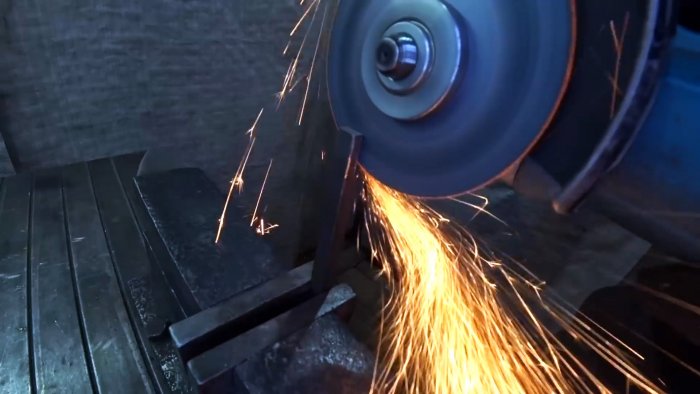

Далее необходимо сделать на заготовках с обратной стороны проточку длиной по 10 мм, сняв примерно половину их толщины. После этого из листовой стали, полосы или уголка нужно вырезать 2 проушины, чтобы приварить их к выточенным заготовкам. Толщина этой стали должна равняться половине сечения квадрата. Если подходящего материала нет, то можно изначально делать проточки отталкиваясь от его ширины.

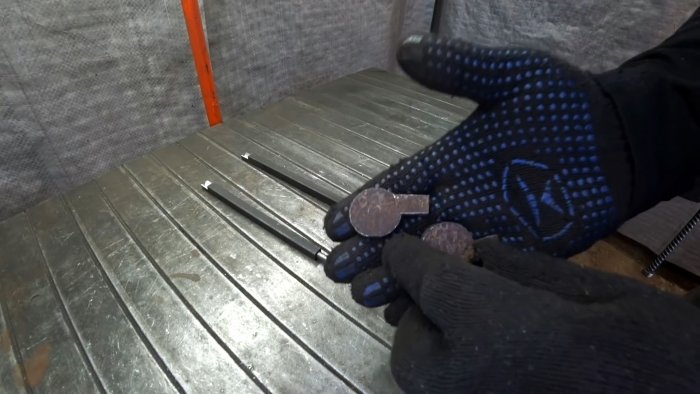

Форма проушин должна получиться немного ассиметричной. За счет этого заготовки после сварочных работ и зачистки шва можно сложить вместе вплотную, получив циркуль.

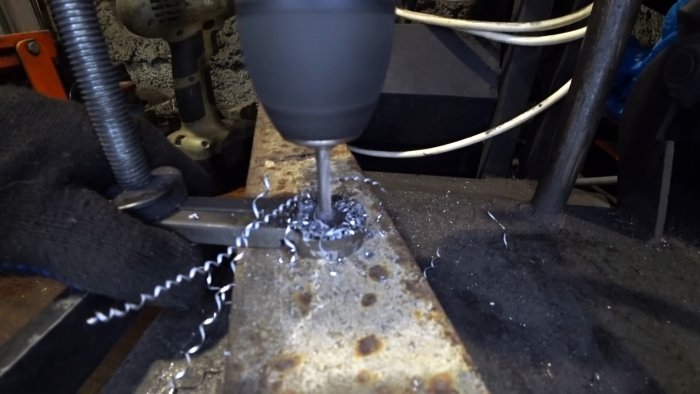

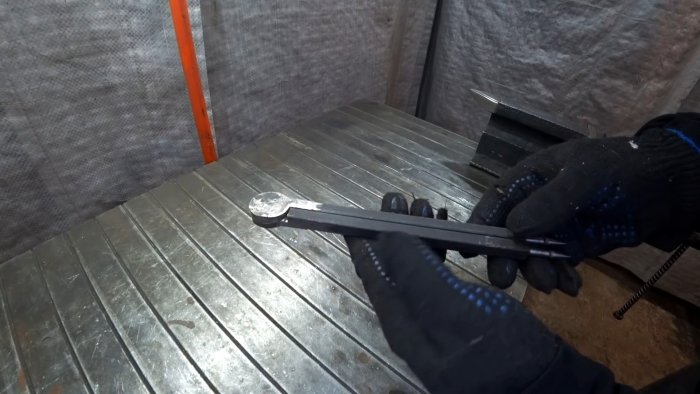

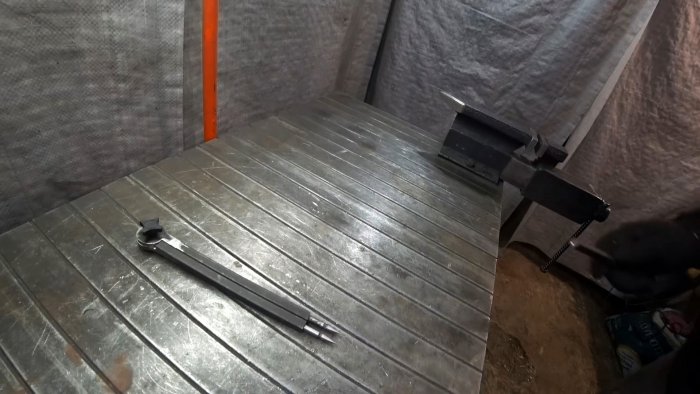

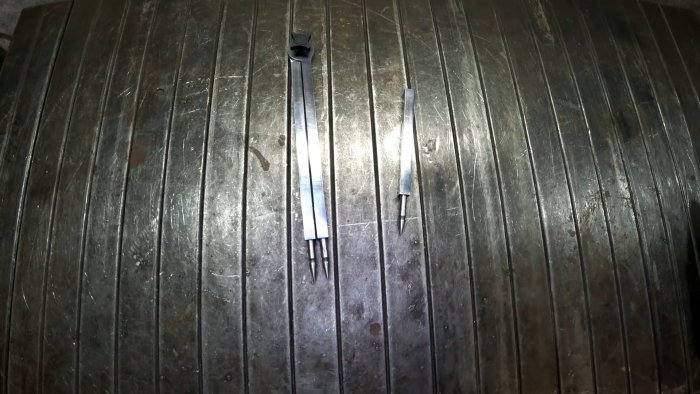

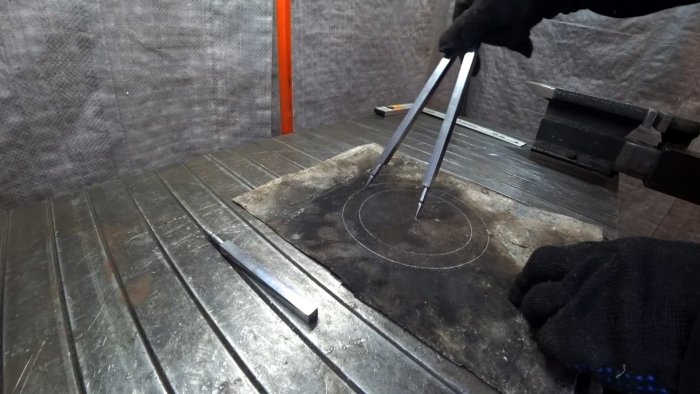

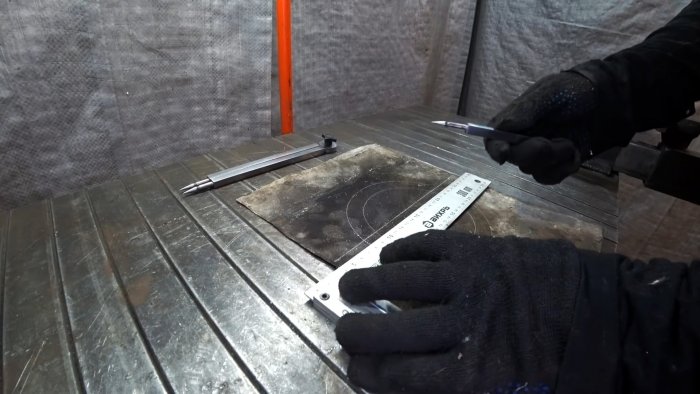

Затем обе проушины в сложенном виде просверливаются. В них нарезается резьба, и они стягиваются болтом с барашком. В результате получается разметочный циркуль. Его положение фиксируется затягиванием болта. За счет твердости наконечников из метчиков он царапает любую сталь.

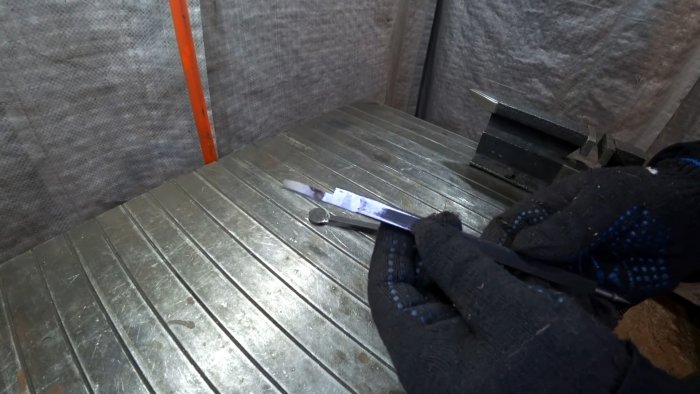

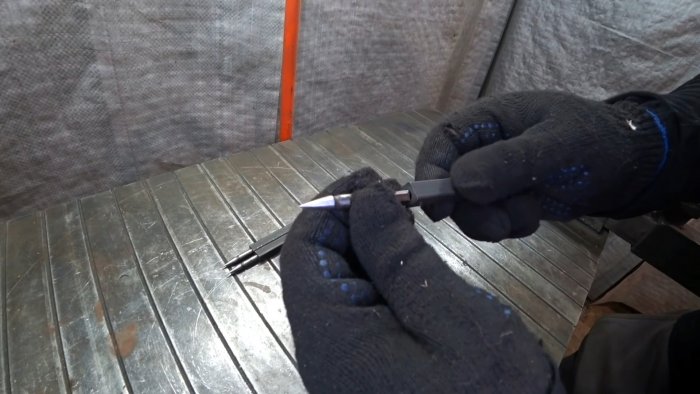

Чтобы сделать чертилку, необходимо взять небольшой отрезок такого же квадрата и просверлить в его торце отверстие. В нем так же нарезается резьба старым метчиком. После этого метчик выкручивается, и его хвостовик перетачивается в острие. Затем он закручивается обратно. Если длина метчика позволяет, то его можно не снимать и сразу точить на квадрате.
Сделанный инструмент стоит отполировать.
Чтобы защитить от коррозии металл, его лучше заворонить, сделать оцинковку или омеднение. Такие покрытия намного долговечней краски, к тому же они не снимаются при трении.
