Всем доброго времени суток! Давно грезил поделкой из ПП трубы, а именно изготовление газетницы. Предварительно просмотрел очень много сайтов и привлекла меня идея светильника, которую я взял за «основу» своей работы.
Газетница из ПП трубы

Понадобится


В магазине были приобретены:
  • Труба ПП20 — 2м.
  • Уголок d20х90 — 10шт.
  • Уголок d20х45 — 1шт.
  • Тройник d20 — 2шт. (так, как не оказалось крестовины)
  • Переходник d20в х d25н — 1шт.
  • Переходник d20в х d25в — 2шт.
  • Заглушка d25 — 1шт.
  • Заглушка d20 — 4шт.
  • Отражатель пластиковый для трубы 3/4 — 1шт.

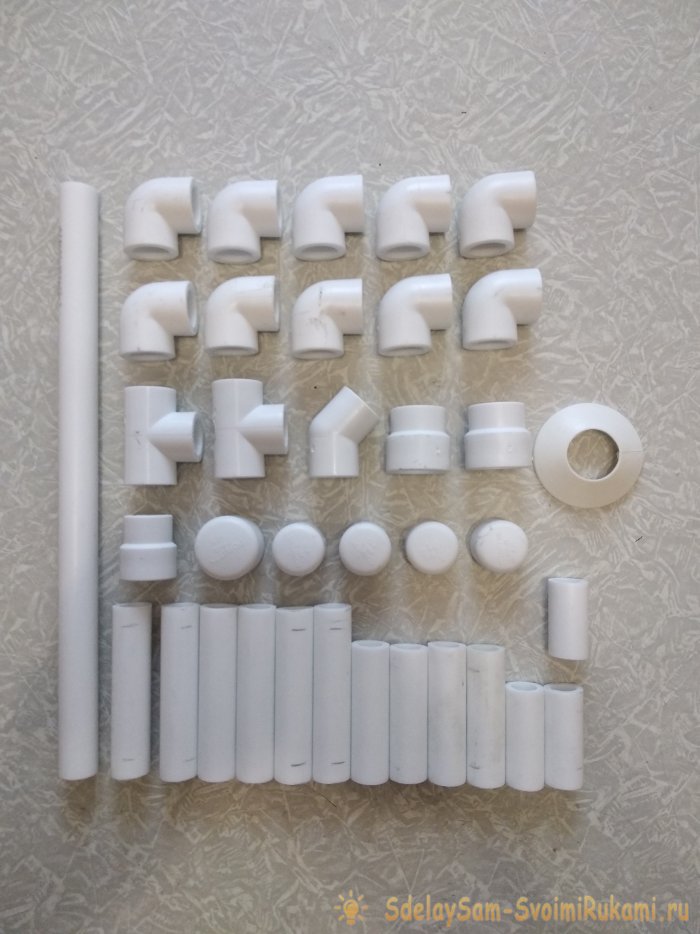

Весь набор для сборки:
Газетница из ПП трубы

Из трубы делаем заготовки в мм. (миллиметрах): 320 — 1шт. 90 — 6шт. 70 — 4шт. 50 — 2шт. 40 — 1шт.
Первое, что нужно было сделать при изготовлении газетницы — «не уйти» за размер 160мм. по глубине. Второе, что бы изделие не мешало коленям и было многофункциональным.
Так, как глубина основания небольшая, а высота приличная, то нужно было сделать так, чтобы оно было устойчивое. Для этого отошёл от первоначальной задумки (поворот «ступни» под 45 градусов к полу) в пользу другой конструкции: все детали основания находятся в одной плоскости.
Так же вся конструкция и детали в частности, были сделаны методом подбора по «пропорциям»: в готовом изделии (визуально).

Изготовление газетницы из полипропиленовых труб


Приступаем к сварке. Первым делом приступаем к сборке — держателя для туалетной бумаги.
Газетница из ПП трубы

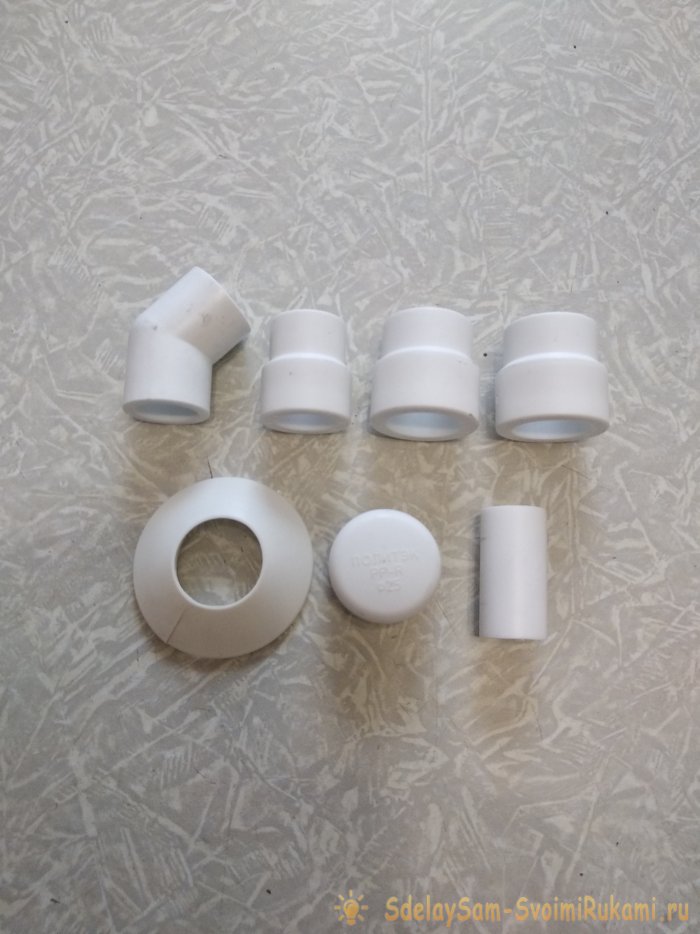

Так, как он собирается из Переходника d20в х d25н, 2-х Переходников d20в х d25в с предварительно установленным Отражателем для трубы 3/4 и заглушки d25 нам нужна оснастка d25.
Газетница из ПП трубы

Для всех остальных соединений оснастка d20. На 2-ой переходник ставим заглушку и соединяем переходники между собой отрезком трубы d20х40мм. С обратной стороны на переходник d20в х d25н привариваем уголок d20х45.
Только после этого собирается вся остальная конструкция.

Собираем основание:


С двух сторон отрезка 50мм. привариваем уголки на 90 «смотрящие» в одну сторону и одновременно прижимаем их к плоскости пока пластик горячий, чтобы соблюсти прижатие по точкам соприкосновения основания.
Газетница из ПП трубы

Далее привариваем заглушку к новому уголку с обратной стороны уголка привариваем отрезок трубы 70мм. Проверяя соосность.
Затем, к одному свободному выходу переднего уголка 1-ой заготовки привариваем 2-ю заготовку проверяя соосность и одновременно прижимаем изделие к плоскости пока пластик горячий, чтобы соблюсти прижатие по точкам соприкосновения основания.
К заднему свободному уголку привариваем отрезок 90мм проверяя соосность.
В последнюю очередь к свободному концу отрезка 90мм привариваем тройник ориентируя его центральный выход вертикально вверх и одновременно прижимаем изделие к плоскости пока пластик горячий, чтобы соблюсти прижатие по точкам соприкосновения основания.
Точно так же свариваем вторую деталь, которая собирается аналогично первой только в ЗЕРКАЛЬНОМ отображении.

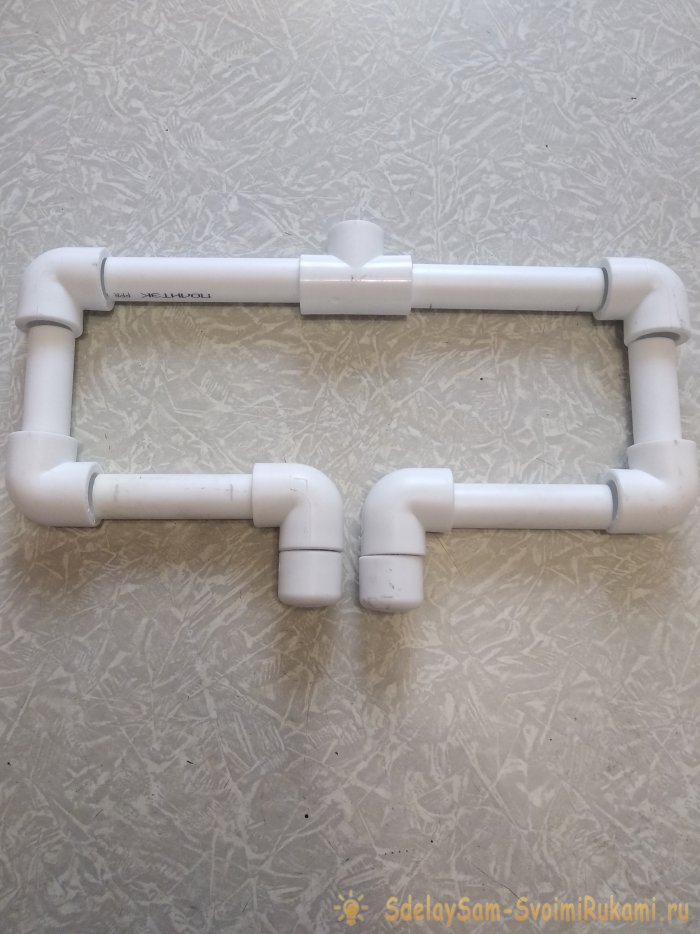

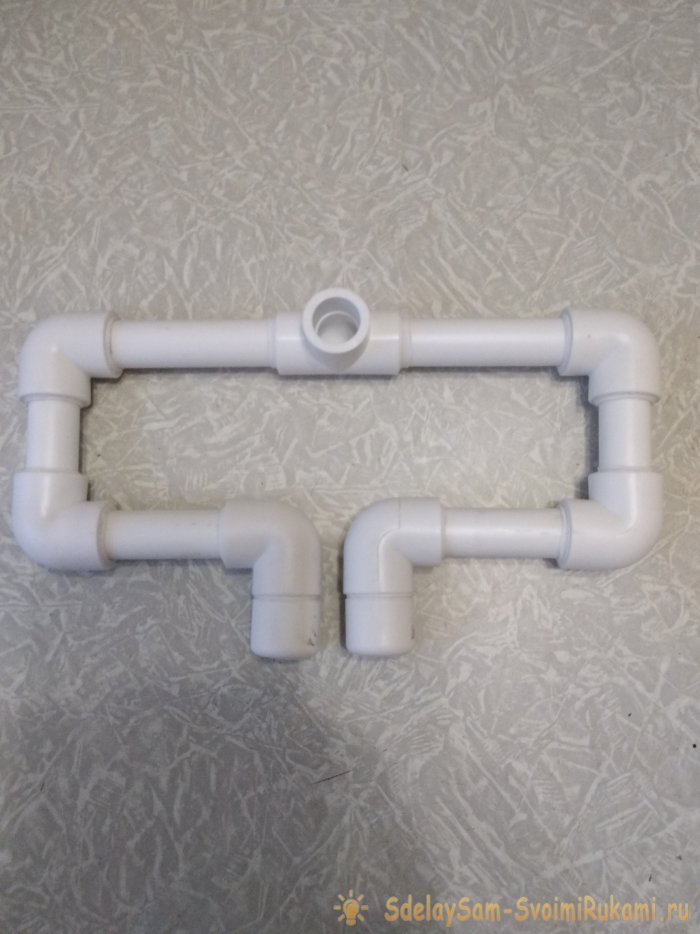

Основание готово:
Газетница из ПП трубы

Подошла очередь сборки стойки:
При покупке заготовок в наличии не было крестовин d20 и пришлось купить ещё один тройник, который пришлось доработать: просверлить ступенчатым сверлом d18 с «досверливанием» на половину d20 с противоположной стороны центрального выхода.

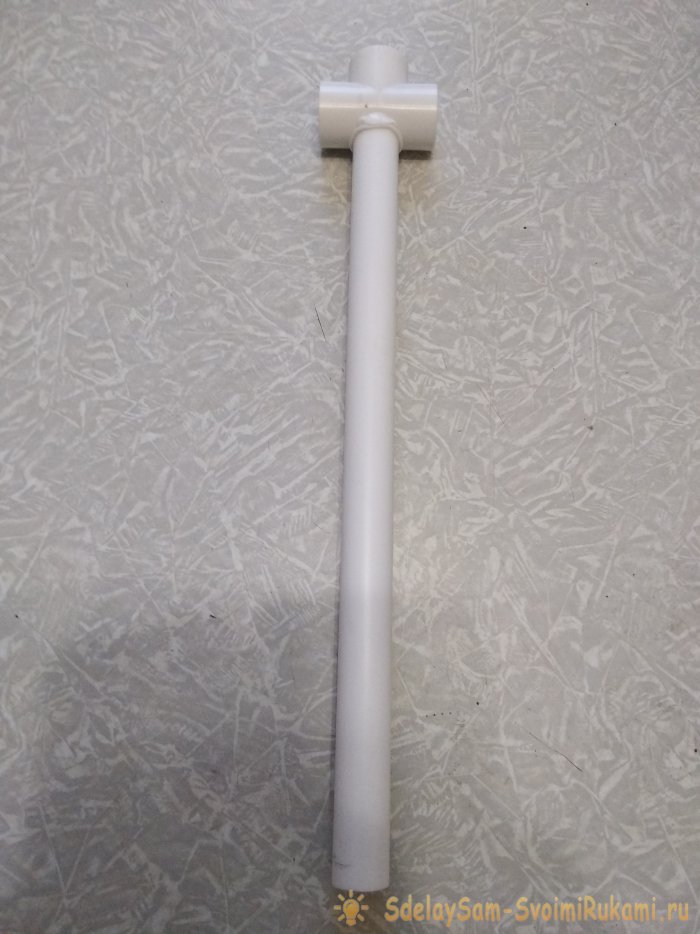

К нижней части тройника привариваем отрезок трубы 320мм.
Газетница из ПП трубы

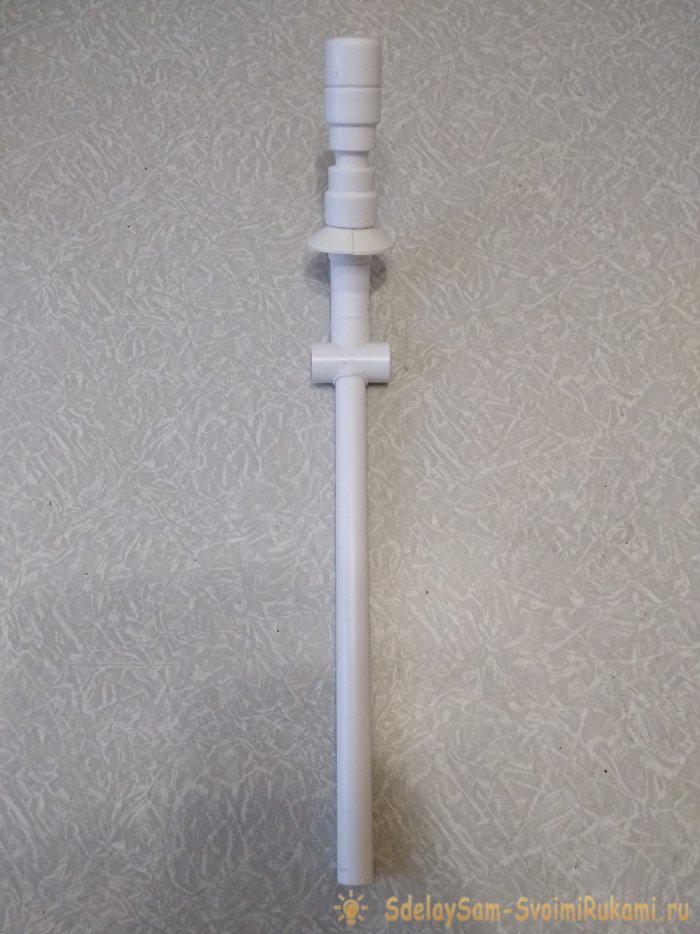

К верхней держатель для бумаги соблюдая соосность.
Газетница из ПП трубы

Сборка рук и плечевого «сустава».
Газетница из ПП трубы

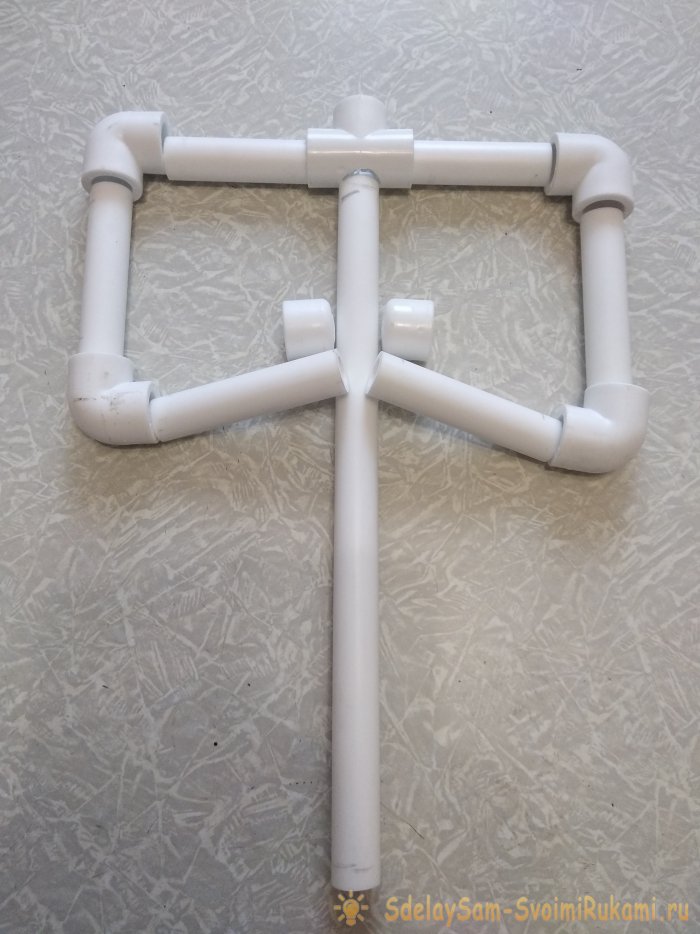

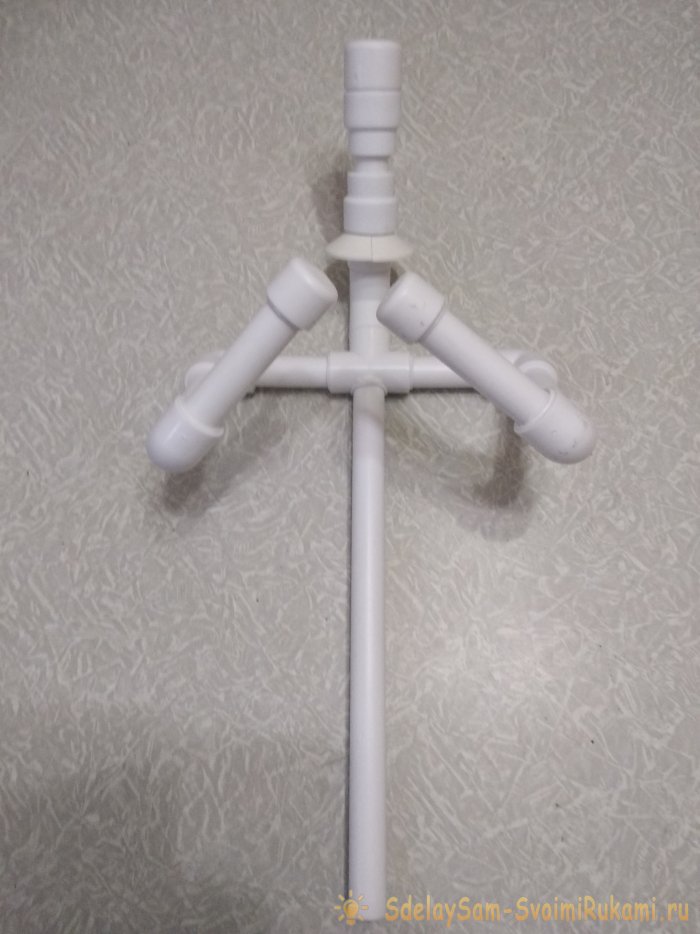

Два отрезка 90мм. привариваем к уголку d20х90 соблюдая соосность. С одной стороны ставим заглушку d20, с другой привариваем уголок d20х90 с поворотом на 45 градусов по меткам уголка. Далее к свободному выходу уголка d20х90 привариваем отрезок трубы 70мм. соблюдая соосность и всю конструкцию приварить к тройнику с поворотом на 45 градусов по меткам уголка с наклоном вперёд. Точно так же свариваем вторую деталь, которая собирается аналогично первой только в ЗЕРКАЛЬНОМ отображении.
Газетница из ПП трубы

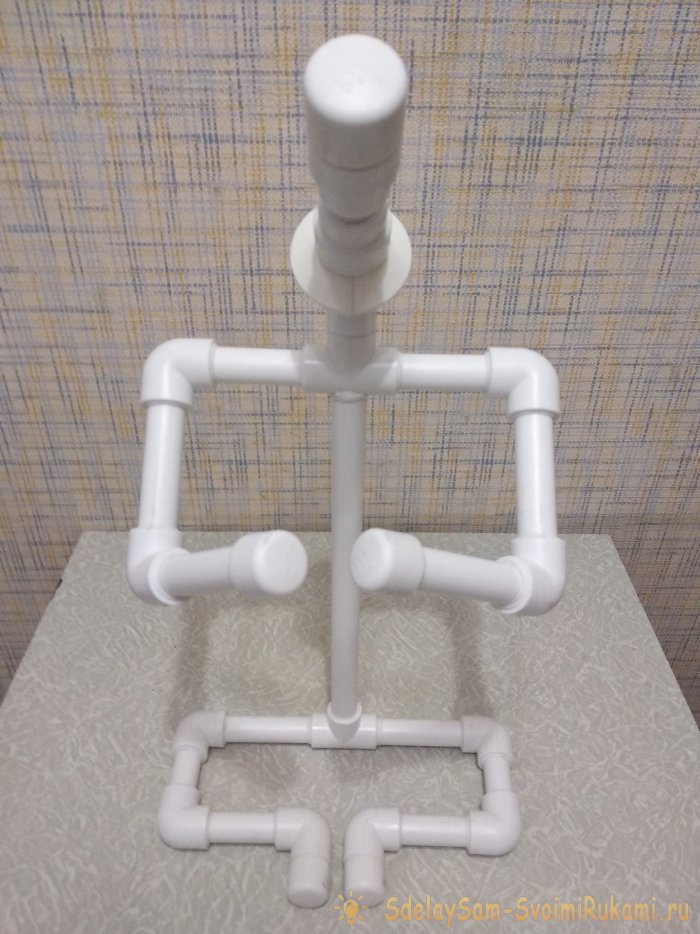

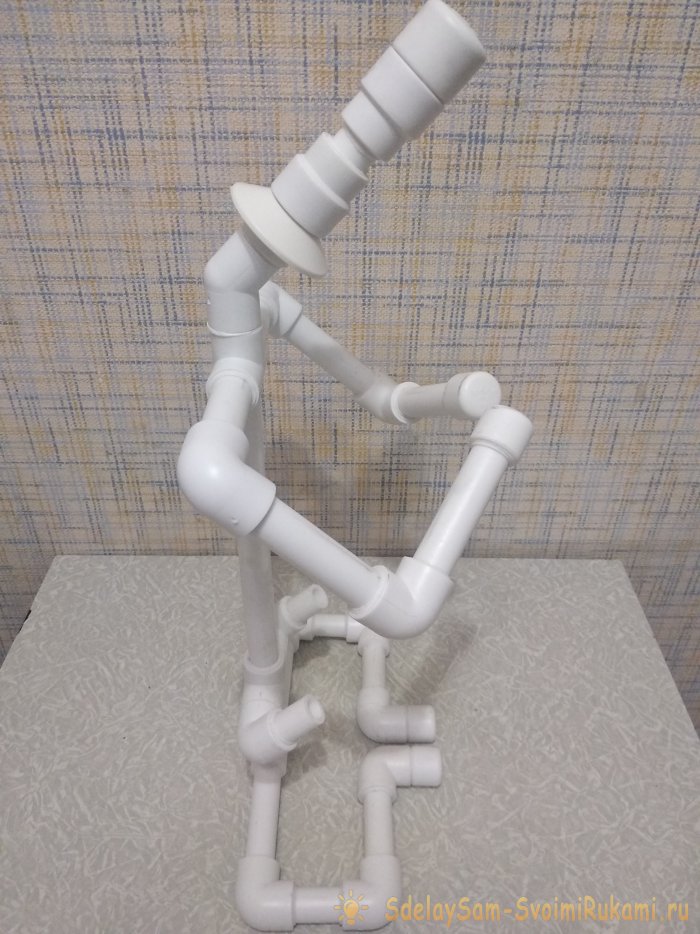

Свариваем стойку и основание вместе соблюдая соосность.
Газетница из ПП трубы

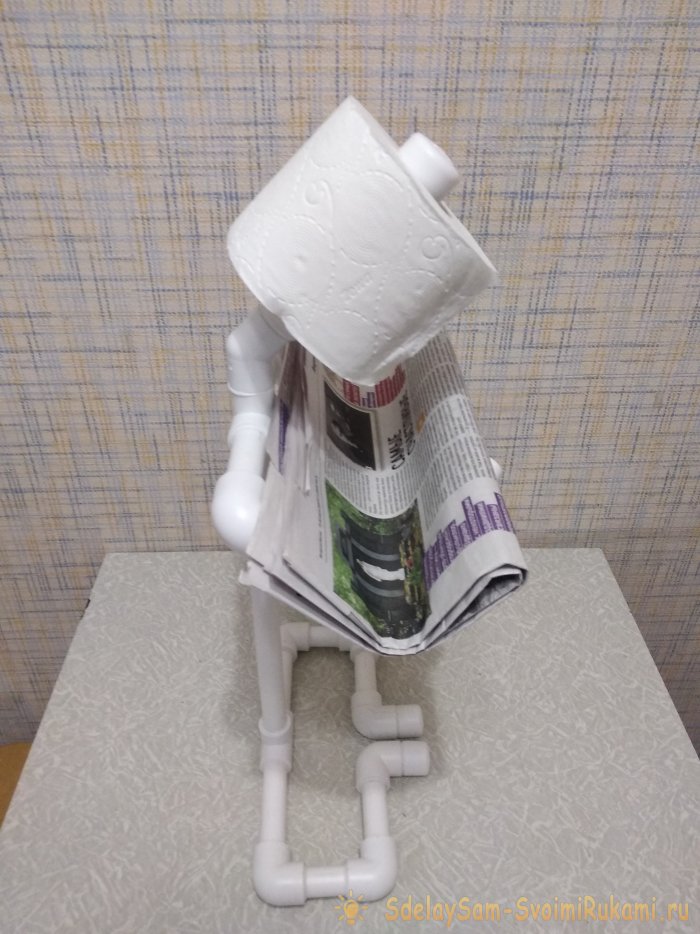

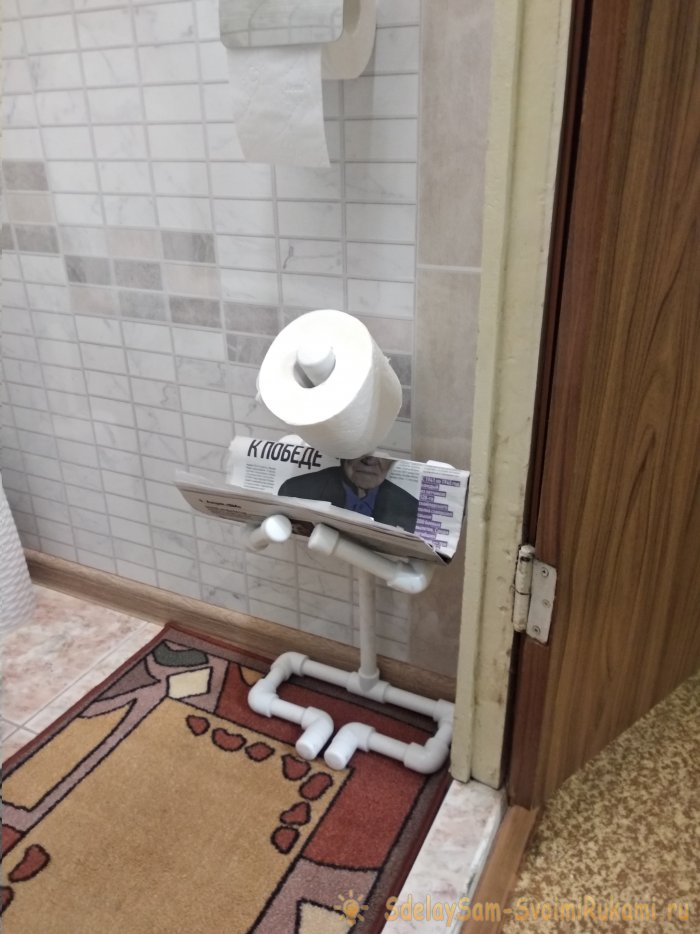

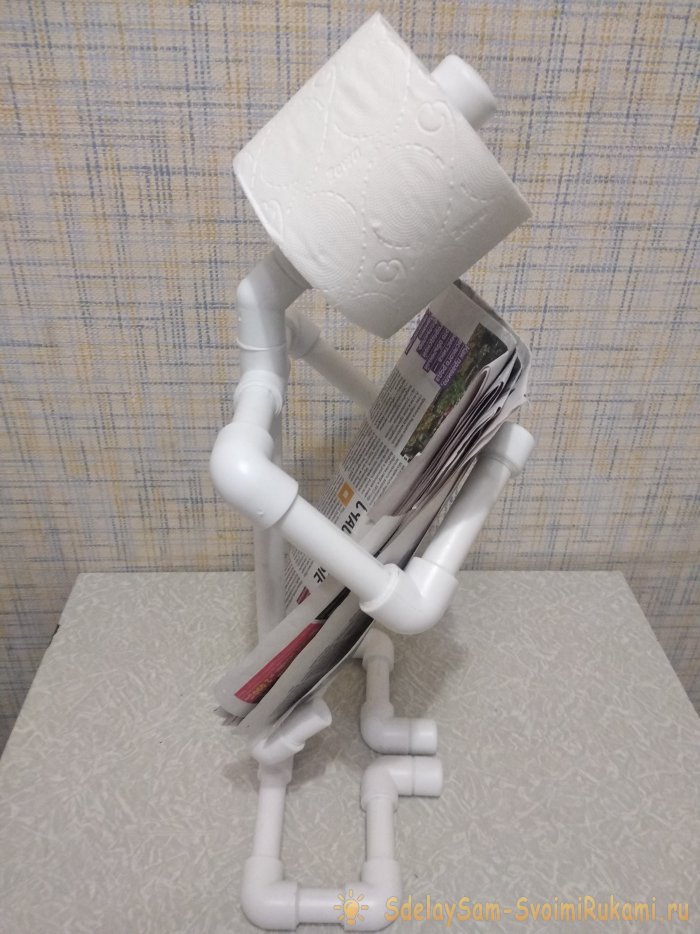

После сборки и установки на «почётное место».
Газетница из ПП трубы

Был выявлен один небольшой недостаток, который после небольшой доработки был устранён, а изделие стало более функциональным.
Газетница из ПП трубы

Газетница из ПП трубы

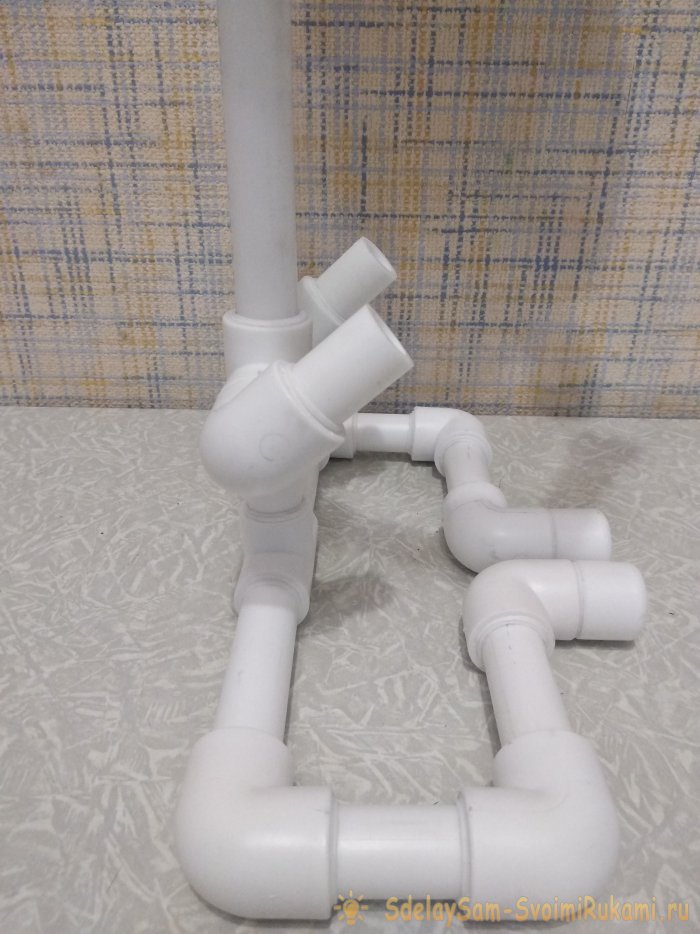

Сварка дополнительного упора «поясничного отдела».
Газетница из ПП трубы

Из тройника (который доработан по принципу для стойки), 2-х уголков d20х90, 2-х отрезков трубы d20х40мм. была изготовлена деталь упора для газеты, когда она находится в вертикальном положении. Уголки к тройнику крепятся также, как и «руки»: с поворотом на 45 градусов по меткам уголка с наклоном вперёд. Хорошо бы поставить заглушки, но у меня их не оказалось.
После сборки упора на стойке сделать метку от основания на высоте 110мм. и отрезать с учётом размера тройника или (крестовины) с напуском 10мм. на каждую сторону для пайки.
Газетница из ПП трубы

Газетница из ПП трубы

Окончательный список деталей с учётом заглушек «поясничного отдела», которых нет в изделии:
  • Труба ПП20 — 2м.
  • Уголок d20х90 — 12шт.
  • Уголок d20х45 — 1шт.
  • Тройник d20 — 1шт.
  • Крестовина d20 — 2шт.
  • Переходник d20в х d25н — 1шт.
  • Переходник d20в х d25в — 2шт.
  • Заглушка d25 — 1шт.
  • Заглушка d20 — 6шт.
  • Отражатель пластиковый для трубы 3/4 — 1шт.

Данное изделие делал с 9 летней дочкой Настей, которая мне помогала по мере своих возможностей.
Газетница из ПП трубы

Всем Удачи!
Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (9)
  1. PAN22
    #1 PAN22 Гости 10 апреля 2020 18:16
    4
    А скоко цена получается этого дивайса, не все же могут сп**ть на халяву компклектующие.
  2. nik11666
    #2 nik11666 Посетители 11 апреля 2020 11:37
    3
    Если с учётом крестовин, то меньше 250руб. Если с тройниками около 200
    Труба - 50
    Крестовина - 22
    Тройник - 4,7
    Уголок 90 - 2,9
    Уголок 45 - 3,6
    Заглушка 20 - 3,8
    Заглушка 25 - 8,3
    Переходник 25н х 20в - 5,5
    Переходник 25в х 25н - 7,3
    Отражатель 3/4 - 20
  3. nik11666
    #3 nik11666 Посетители 11 апреля 2020 15:13
    3
    Прошу прощения, не обратил внимания на сам вопрос. Честно сказать не могу. Цели на продажу не было. Написал цену себестоимости по комплектующим
  4. Misha
    #4 Misha Гости 11 апреля 2020 17:34
    1
    Ну и нафига она ?
  5. nik11666
    #5 nik11666 Посетители 11 апреля 2020 18:07
    1
    Для того, что бы не сверлить отверстия: тонкие стены (плоский шифер). На ПВХ панелях присоски не держат (отваливаются и разбивают плинтус), единственная сохранившаяся - держатель для ТБ. Вот и решил...
  6. Гость nik11666
    #6 Гость nik11666 Гости 12 апреля 2020 00:35
    1
    Маленькое дополнение для Всех:
    В последний момент при сварке держателя для бумаги и соединении переходников между собой, использовал отрезок трубы не 40мм, как задумывалось первоначально, а 30мм чтобы уменьшить "вылет наголовника"
  7. Гость Виталий
    #7 Гость Виталий Гости 24 мая 2020 01:09
    3
    Nik11666, ecли честно, то ваше изделие выглядит довольно стремно, к тому же стоит на полу (мешает уборке, можно споткнуться). Когда нет возможности сверлить стены нужно... приклеивать. Есть специальный двухсторонний скотч, но нужно брать хороший, например 3М, на котором написано Very High Bond. Держит намертво. Я уже давно не прикручиваю никакую мелочевку, всё на эту ленту приклеиваю и ничего не отваливается. Не стоит брать очень тонкую, т.к. если придется отдирать, то можно испортить или стену или изделие. Я взял 2мм толщиной, и в случае чего срезаю ножом.
    1. nik11666
      #8 nik11666 Посетители 24 мая 2020 12:30
      3
      Спасибо за совет, но у меня была попытка приклеить на 2х стороннюю ленту - именно вспененную ленту. Неудачно, "крепёж" продержался пару дней, только после этого решил спаять из ПП. Сама конструкция(изделие) не мешает ни уборке, ни тем, кто находится в помещении.
      Конструкция изделия расчитывалась, как 2в1: держатель для газет, журналов и т/бумаги
    2. nik11666
      #9 nik11666 Посетители 24 мая 2020 12:41
      2
      И по поводу "споткнуться" - это не возможно. Если Вы читали всю статью по операциям, то было упоминание, что при расчётах учитывался размер в 140-160 мм.по глубине, который является размером от стены до дверной коробки
