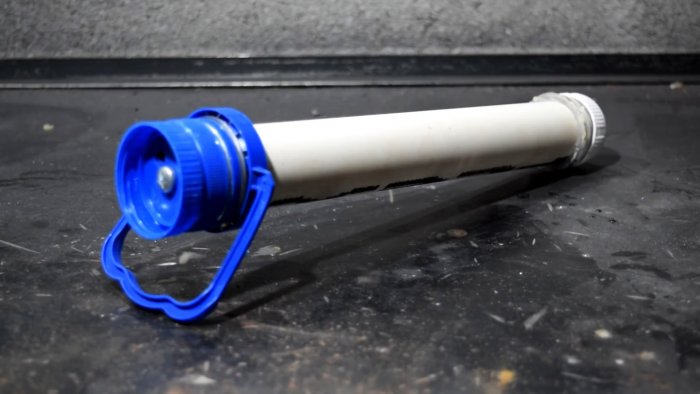

При отсутствии постоянного отопления в мастерской сварочные электроды могут отсыреть. Как следствие пока не высохнут, они практически не варят. Чтобы электроды не напитывали влагу можно сделать для них тубус с системой быстрого извлечения.
Изготовление тубуса для хранения сварочных электродов

Материалы:


  • пластиковые бутыли 5-10 л – 3 шт.;
  • гладкая ПВХ труба d40 мм;
  • болт М6 с гайкой.

Изготовление тубуса для хранения сварочных электродов

Изготовление тубуса


Из двух пластиковых бутылей срезаются горловины под рукоятку для переноски. Лучше всего это делать ручной ножовкой по металлу, чтобы срез получился ровным и без острых кромок. Если резать ножом, то в дальнейшем нужно будет зашлифовать все шкуркой.
Изготовление тубуса для хранения сварочных электродов

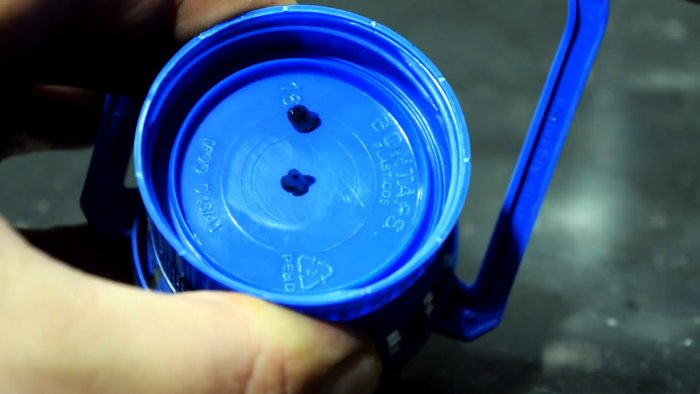

К крышке одной из горловин прикладывается пробка от третьей бутылки. После этого пока они состыкованы в них сверлится 2 отверстия. Одно по центру, второе со сдвигом вбок.
Изготовление тубуса для хранения сварочных электродов

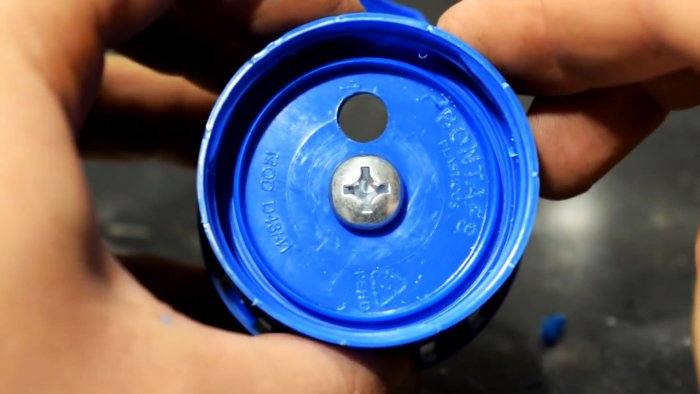

В центральное вставляется болт М6, и крышки стягиваются между собой гайкой.
Изготовление тубуса для хранения сварочных электродов

Она зажимается плотно, но не до конца, чтобы пробки могли проворачиваться относительно друг друга. Второе боковое отверстие должно иметь диаметр на несколько миллиметров больше сечения электродов, которые будут храниться в тубусе.
Изготовление тубуса для хранения сварочных электродов

Вторая горловина подрезается ближе к началу крышки, что позволит удалить ручку.
Изготовление тубуса для хранения сварочных электродов

Изготовление тубуса для хранения сварочных электродов

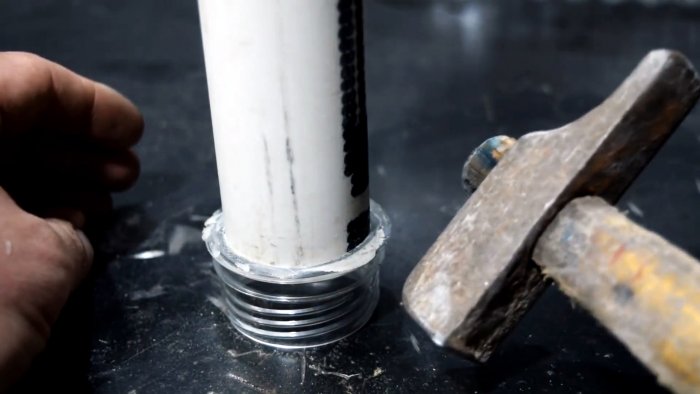

Затем она набивается на пластиковую трубку уже обрезанную под длину электродов. Труба на пару миллиметров меньше, поэтому должна зайти. Чтобы она села глубже, ее кончик можно прогреть феном или над пламенем.
Изготовление тубуса для хранения сварочных электродов

Изготовление тубуса для хранения сварочных электродов

На второй конец трубки набивается горловина со скрепленными крышками. Если труба сидит неплотно, то ее можно закрепить клеем. Еще проще взять разогретый докрасна гвоздь и проколоть им в нескольких местах горловину и трубу, чтобы они точечно спаялись между собой. Это нужно сделать до того как в тубус будут заложены электроды, которые при переноске могут выбить пробку с горловиной и рассыпаться.
Изготовление тубуса для хранения сварочных электродов

Электроды закладываются в тубус через горловину с одной крышкой.
Изготовление тубуса для хранения сварочных электродов

Изготовление тубуса для хранения сварочных электродов

В дальнейшем чтобы достать один из них, нужно провернуть перевернутую пробку на второй горловине пока отверстие в ней не сойдется с нижней крышкой. Через него вытряхивается электрод, и пробка проворачивается в сторону. По сути, конструкция повторяет принцип работы коробки с зубочистками.
Изготовление тубуса для хранения сварочных электродов

Таким способом можно сделать несколько тубусов для разных электродов и подписать их. Для каждого размера электродов нужно высверливать соответствующее отверстие в сращенной пробке. Для хранения тубусы подвешиваются за оставшуюся на одной горловине ручку.
