Многие виды пластика являются полезным сырьем для вторичной переработки. Расплавив их в пластичную массу можно изготовить самодельный филамент для 3D принтера или фигурки, сувениры и прочие поделки. Рассмотрим, как можно сделать ручной компактный экструдер для переработки пластика.
Как сделать экструдер для переплавки пластмассы из пистолета для герметика

Материалы:


  • пистолет для герметиков;
  • стальная трубка;
  • асбестовый шнур;
  • нихромовая нить;
  • провод с вилкой;
  • механический терморегулятор от электродуховки;
  • пластиковая бутылка от моющего средства;
  • скотч;
  • песок;
  • гипсовая штукатурка.

Как сделать экструдер для переплавки пластмассы из пистолета для герметика

Изготовление экструдера

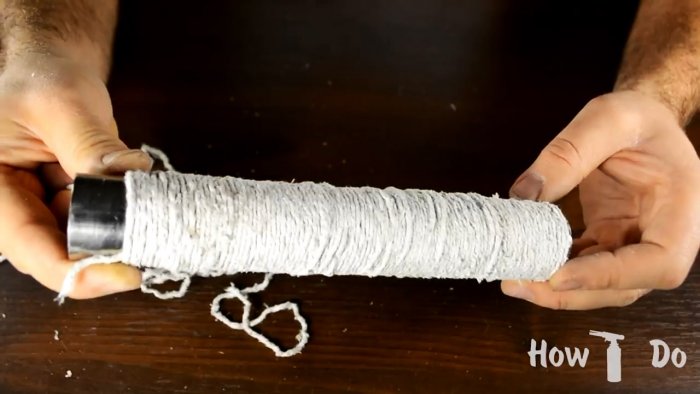

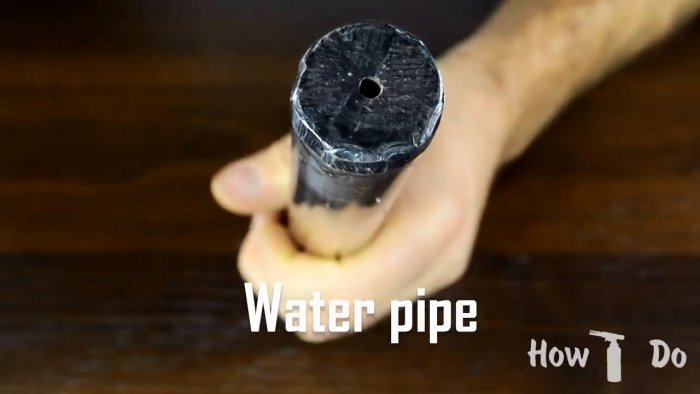

На отрезок стальной трубы равной по длине тубу для герметиков наматывается асбестовый шнур. Важно, чтобы торец трубы был заварен и имел небольшое центральное отверстие.
Как сделать экструдер для переплавки пластмассы из пистолета для герметика

Как сделать экструдер для переплавки пластмассы из пистолета для герметика

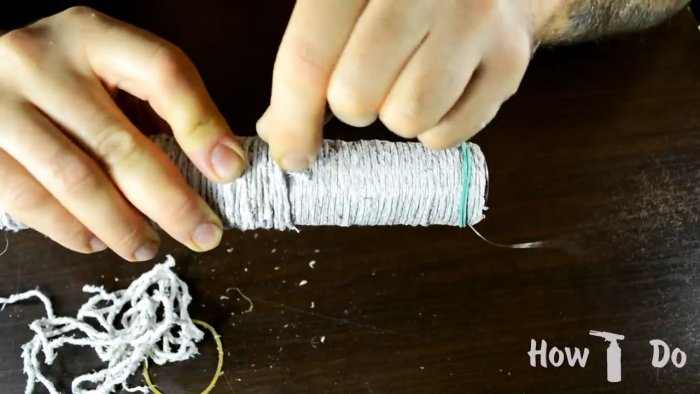

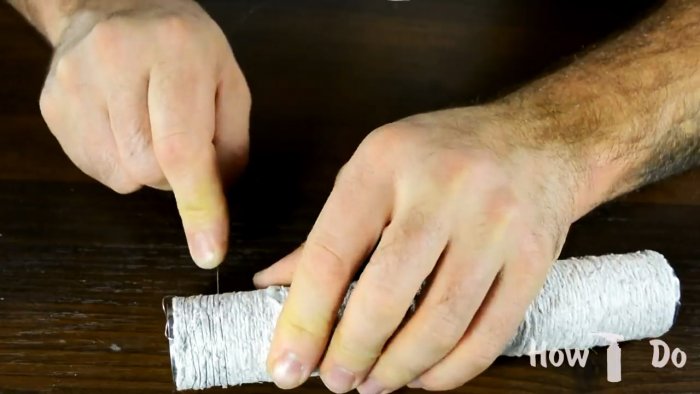

Поверх асбеста наматывается нихромовая нить. Ее можно получить из выровненной спирали от электроплиты.
Как сделать экструдер для переплавки пластмассы из пистолета для герметика

Как сделать экструдер для переплавки пластмассы из пистолета для герметика

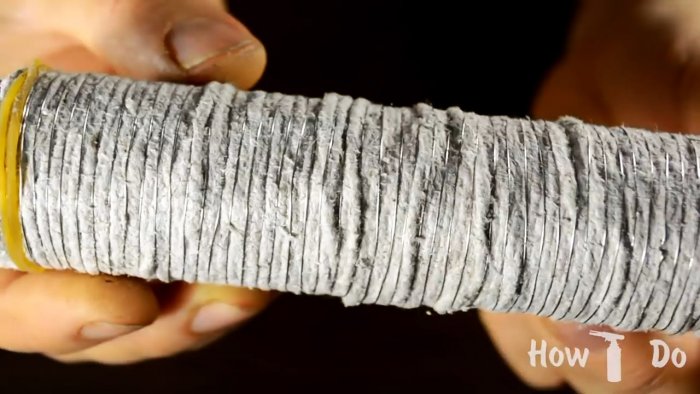

Затем спираль закрывается новой обмоткой из асбестового шнура.
Как сделать экструдер для переплавки пластмассы из пистолета для герметика

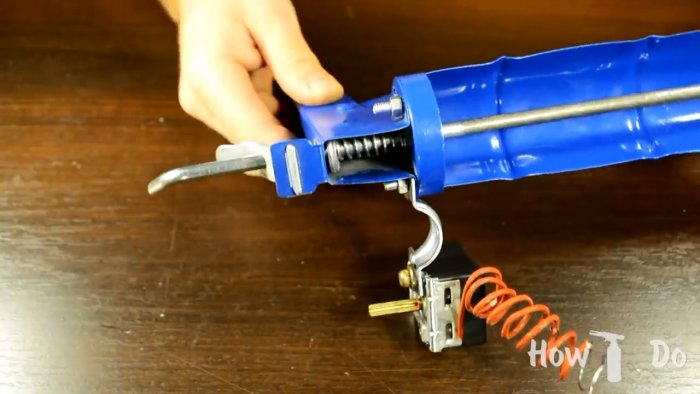

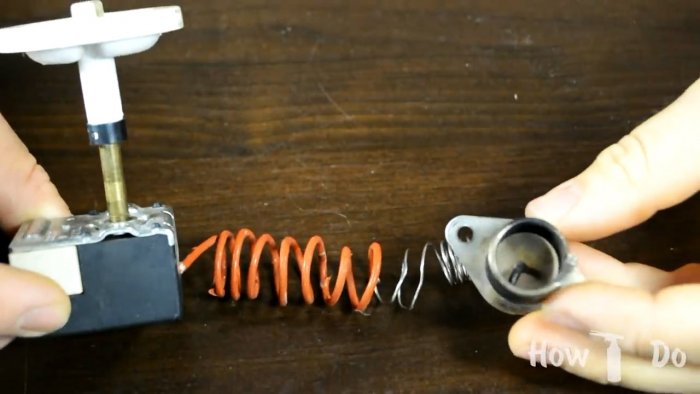

На пистолет от герметиков закрепляется механический терморегулятор от духовки. Его нужно закрепить так, чтобы ручка регулировки располагалась с тыльной стороны пистолета.
Как сделать экструдер для переплавки пластмассы из пистолета для герметика

Как сделать экструдер для переплавки пластмассы из пистолета для герметика

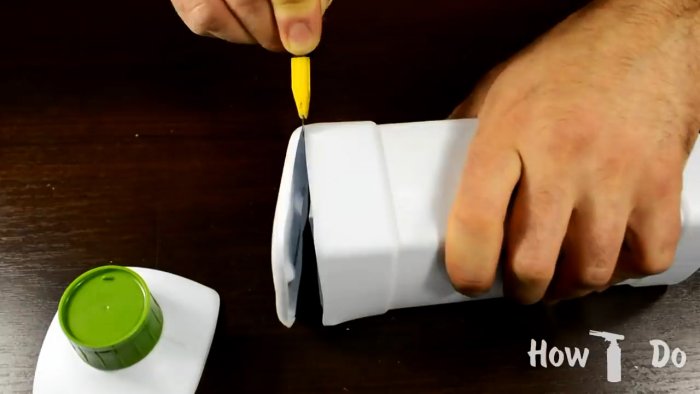

Из пластиковой бутылки от моющего средства изготавливается форма для литья в виде трубы. Для этого у нее срезается дно и горловина, после чего она распускается вдоль.
Как сделать экструдер для переплавки пластмассы из пистолета для герметика

Как сделать экструдер для переплавки пластмассы из пистолета для герметика

Как сделать экструдер для переплавки пластмассы из пистолета для герметика

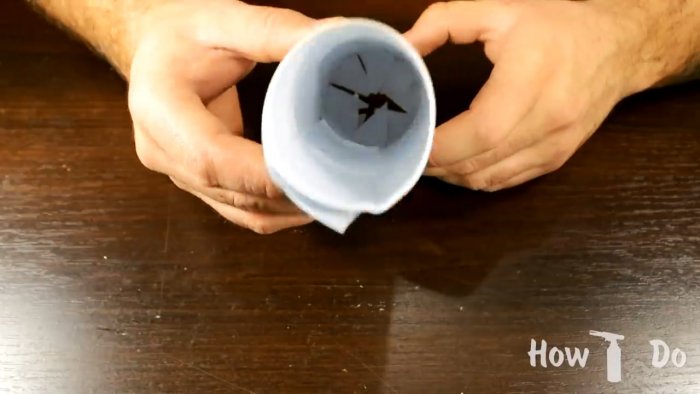

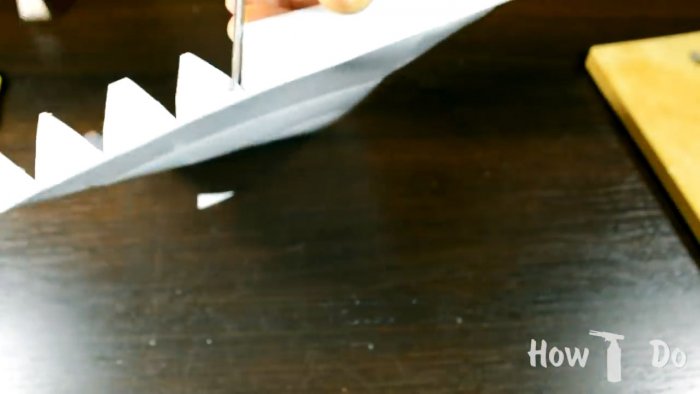

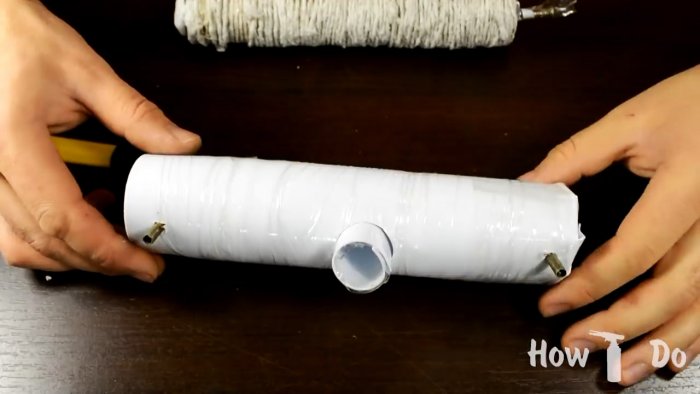

С одной стороны заготовка подгибается, и на изгибе вырезаются зазубрины. Полученный лист наматывается на любую трубку диаметром около 5 см. Затем заготовка закрепляется скотчем. Зазубрины при этом формируют ее дно. Сбоку полученной формы нужно сделать небольшое отверстие равное диаметру термодатчика. В него требуется вставить трубку из свернутого листового пластика.
Как сделать экструдер для переплавки пластмассы из пистолета для герметика

Затем в форму из бутылки помещается стальная трубка с обмоткой из нихромовой нити и асбестового шнура. С одной стороны она фиксируется вырезанными зазубринами. Боковая трубка прижимается вплотную к обмотке. Концы нихромовой нити выводятся в отверстия по краям формы.
Далее в пустое пространство между пластиковой оболочкой и стальной сердцевиной заливается термостойкий раствор, приготовленный из песка и гипсовой штукатурки.
Как сделать экструдер для переплавки пластмассы из пистолета для герметика

Как сделать экструдер для переплавки пластмассы из пистолета для герметика

Как сделать экструдер для переплавки пластмассы из пистолета для герметика

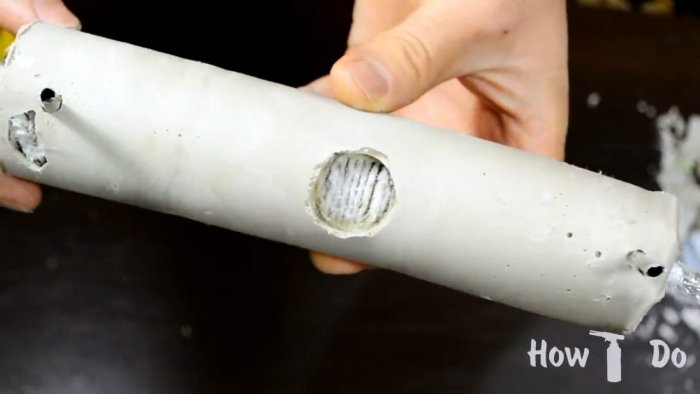

После застывания раствора верхняя трубка из обрезанной бутылки удаляется.
Как сделать экструдер для переплавки пластмассы из пистолета для герметика

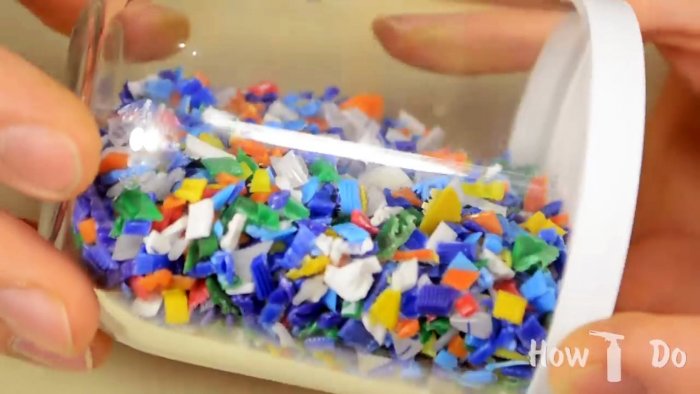

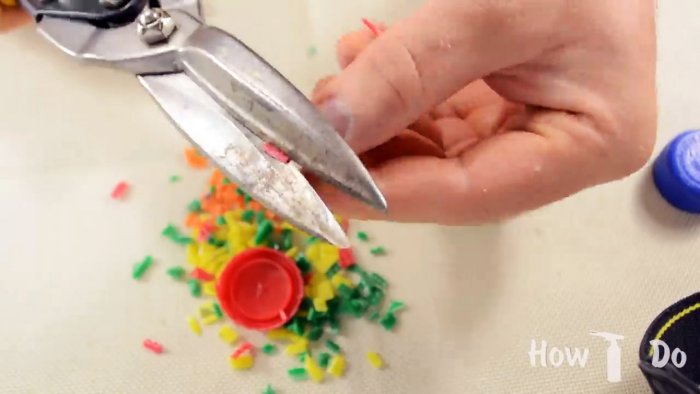

В боковое отверстие свободное от раствора устанавливается термодатчик, который закрепляется хомутом. Концы нихромовой нити подключаются к электрокабелю с вилкой. Внутрь стальной трубы засыпается пластиковая крошка. Это может быть HDPE пластик из мелко нарезанных крышечек от ПЭТ бутылок, или ABS пластик, который можно получить из корпусов старой бытовой техники.
Как сделать экструдер для переплавки пластмассы из пистолета для герметика

Как сделать экструдер для переплавки пластмассы из пистолета для герметика

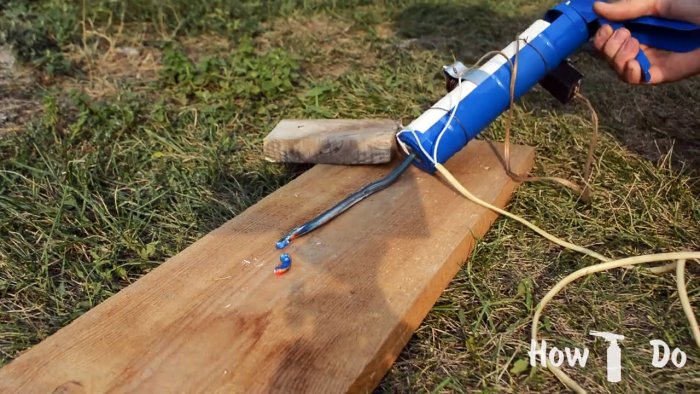

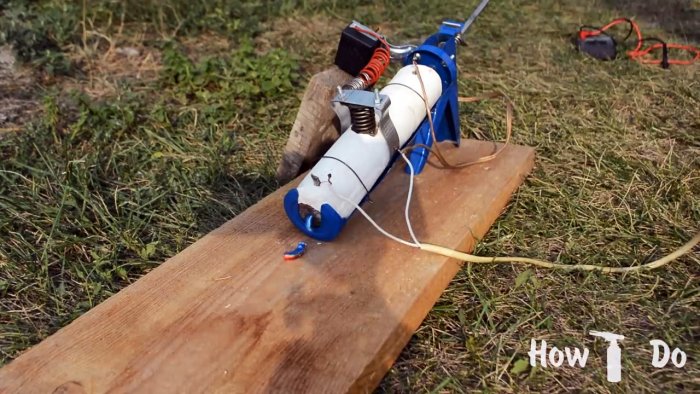

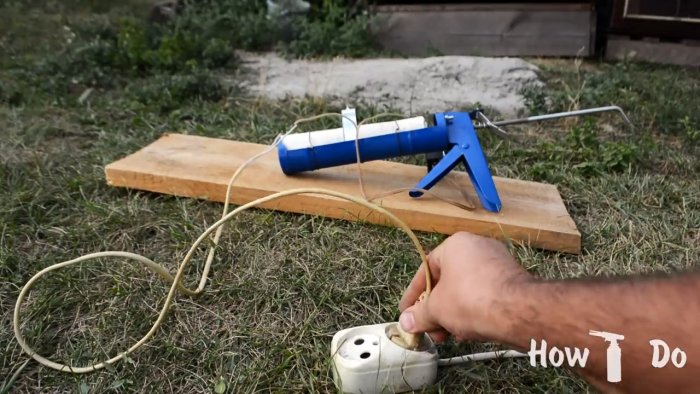

Далее заправленная пластиком труба устанавливается в пистолет для герметиков. В нее запускается шток пистолета с тарелкой. Если тарелка окажется большой, то ее нужно предварительно обточить. Теперь включив вилку в розетку и отрегулировав температуру можно разогреть массу. Затем привычными движениями рычага пистолета ее следует выдавить.
Как сделать экструдер для переплавки пластмассы из пистолета для герметика

Как сделать экструдер для переплавки пластмассы из пистолета для герметика

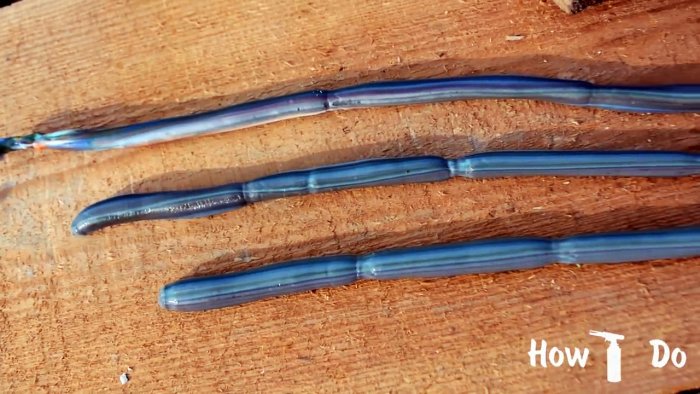

Полученный экструдер можно использовать по-разному. Если поставить на конец трубы тонкий носик, то удастся получить филамент для 3D принтера. Также горячую массу возможно выдавливать в различные формы, делая фигурки, ручки для мебели, детали для механизмов и т.д.
Как сделать экструдер для переплавки пластмассы из пистолета для герметика

Как сделать экструдер для переплавки пластмассы из пистолета для герметика

Как сделать экструдер для переплавки пластмассы из пистолета для герметика

Смотрите видео
