Такой бойлер будет незаменим на даче или в частном доме, где отсутствует централизованный или автономный источник горячей воды. Для его изготовления потребуется минимум затрат, немного времени и начальные навыки резки, пайки и сварки металла.
Как сделать проточный водонагреватель из газового баллона

Понадобится


  • До начала работ нам необходимо найти и прикупить:
  • старый газовый баллон;
  • дверные петли и навесы;
  • трубу и гофрированное колено из пластика;
  • медные трубки и колена;
  • шланги, соединители и переходники;
  • припой и флюс для пайки медных труб;
  • ленту перфорированную монтажную;
  • шурупы с шайбами;
  • стальной уголок.

Как сделать проточный водонагреватель из газового баллона

Из инструментов нам понадобится: болгарка, сварочный полуавтомат, газовая горелка, дрель, молоток, дремель и т. д.

Процесс изготовления водонагревателя


Как сделать проточный водонагреватель из газового баллона

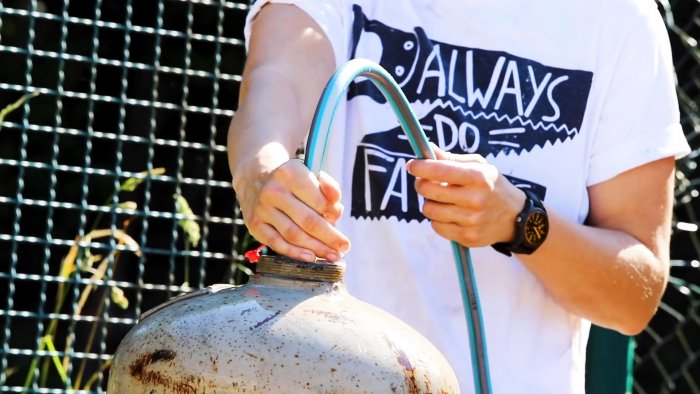

Перед выполнением всех работ заполняем баллон водой, чтобы удалить возможные остатки газа и газолина.
Как сделать проточный водонагреватель из газового баллона

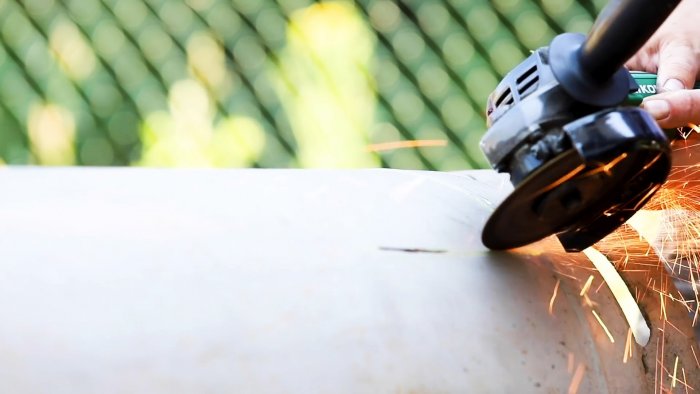

Внизу сбоку газового баллона по разметке выполняем прямоугольный вырез с помощью болгарки.
Как сделать проточный водонагреватель из газового баллона

Отрезаем от крепежной планки петли-стрелы лишнее, а оставшуюся часть выгибаем дугой, помогая себе молотком.

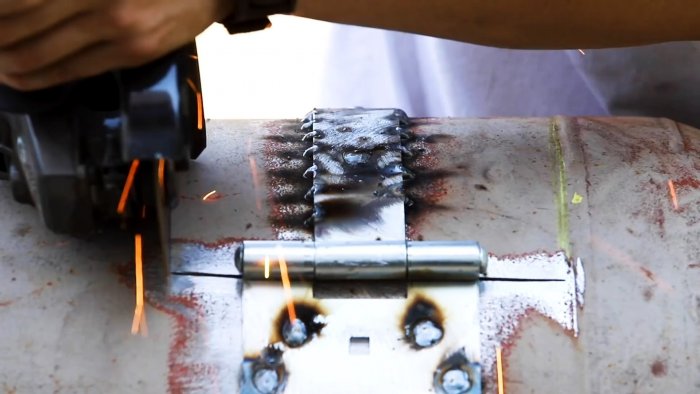

Прикладываем рабочую поверхность петли к боковой поверхности баллона снаружи вертикального разреза, а согнутую часть планки прижимаем к участку баллона, предназначенному для выреза. В таком положении петлю-стрелу привариваем к баллону, после чего доводим вырезание до конца. Кромки зачищаем болгаркой.
Как сделать проточный водонагреватель из газового баллона

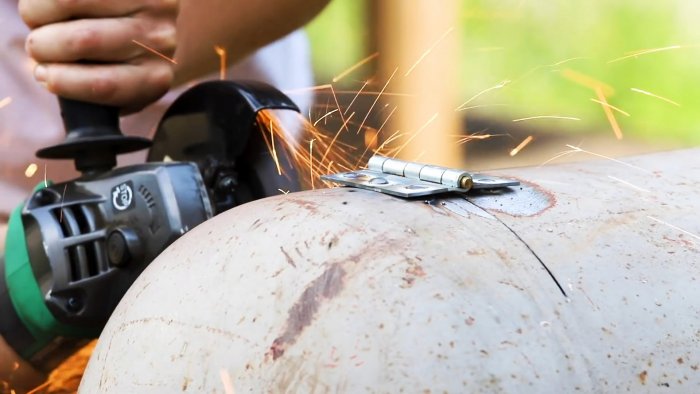

Приступаем к отрезке верха баллона с небольшой дуги по линии разреза. Прикладываем к ней обычную дверную петлю и привариваем одно крыло к баллону снаружи разреза. Затем продолжаем резку, пока верхняя часть полностью не отделится от нижней.
Как сделать проточный водонагреватель из газового баллона

Чуть отступив от верхнего края баллона вниз, прикладываем торец пластикового колена и намечаем место выреза круглого отверстия.
Как сделать проточный водонагреватель из газового баллона

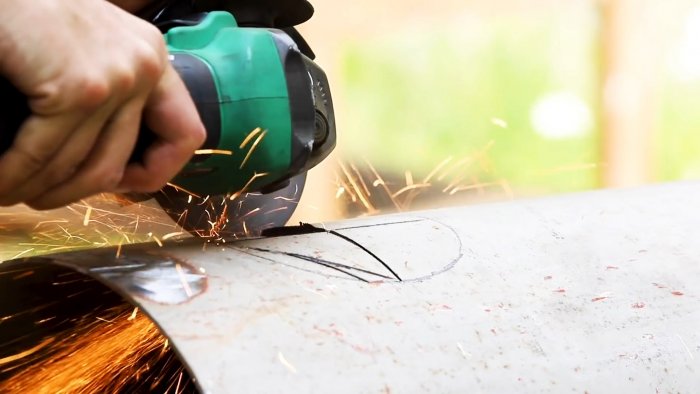

Для этого вначале используем болгарку и завершаем дремелем. В полученное отверстие вставляем колено, ориентируя его выход к верху.
Как сделать проточный водонагреватель из газового баллона

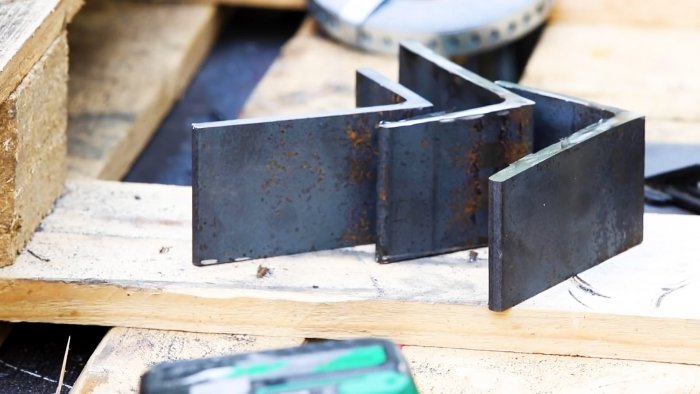

Отрезаем от стального уголка три одинаковых фрагмента и привариваем их к основанию баллона сбоку на равном расстоянии по окружности, направляя одну из полок наружу. Это повысит устойчивость баллона при его нахождении в вертикальном положении.
Как сделать проточный водонагреватель из газового баллона

Как сделать проточный водонагреватель из газового баллона

Устанавливаем ранее отделенную от баллона верхнюю часть и привариваем второе крыло петли к поверхности крышки. Петля позволит откидывать колпак и открывать доступ к зоне горения топлива.
Как сделать проточный водонагреватель из газового баллона

Нарезаем необходимые по длине медные трубки и с помощью медных колен соединяем их вместе.
Как сделать проточный водонагреватель из газового баллона

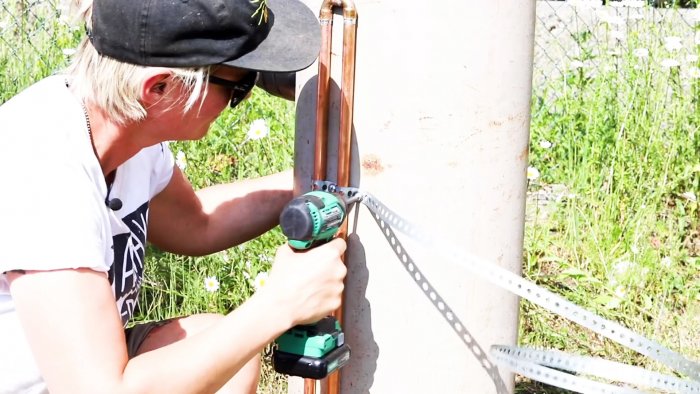

На стыки наносим щеткой флюс и запаиваем припоем, расплавляя его газовой горелкой. Трубки закрепляем на наружной поверхности баллона с помощью перфорированной монтажной ленты и шурупов с шайбами, которые вкручиваем дрелью в заранее просверленные в стенке баллона отверстия.
Как сделать проточный водонагреватель из газового баллона

Как сделать проточный водонагреватель из газового баллона

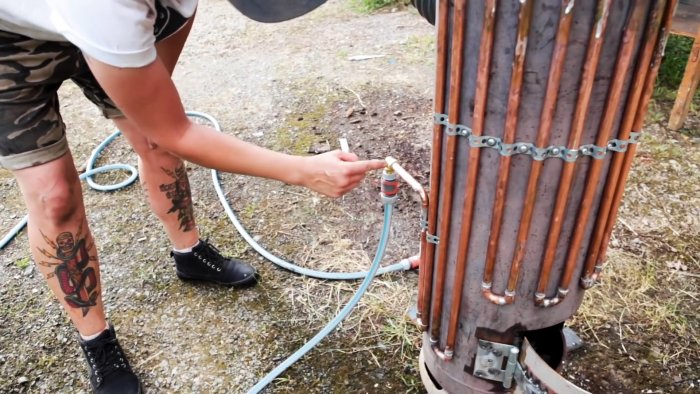

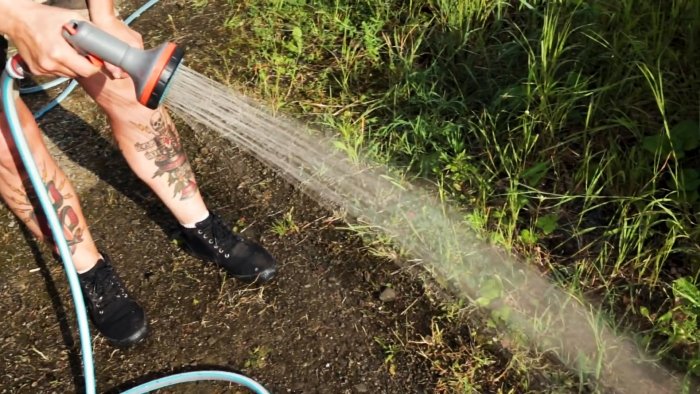

К входу медных трубок с помощью соединителей подключаем водопроводный шланг и подаем воду. Убеждаемся в отсутствии подтеков и выходе воды с другого конца медных трубок. Выход соединяем термостойким шлангом с потребителем, например душевой лейкой через пускатель воды.
Как сделать проточный водонагреватель из газового баллона

Как сделать проточный водонагреватель из газового баллона

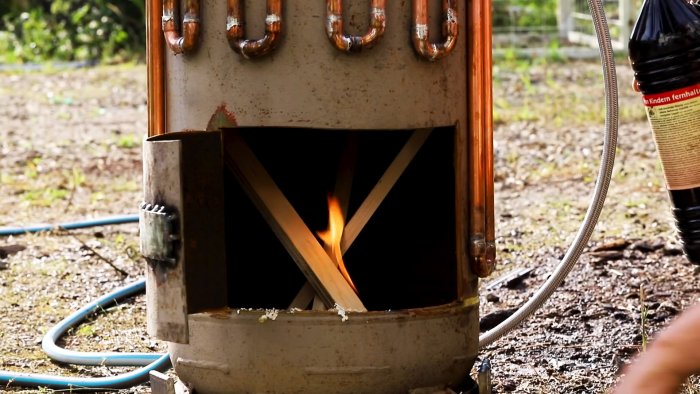

Проверим работу проточного водонагревателя. Включаем подачу холодной воды при закрытом пускателе, разводим огонь в топке и дожидаемся устойчивого пламени.
Как сделать проточный водонагреватель из газового баллона

После чего закрываем дверцу топки и, отбросив сверху крышку, закладываем основное топливо. Через некоторое время открываем пускатель и убеждаемся, что из душевой лейки бьет теплая или даже горячая вода.
Как сделать проточный водонагреватель из газового баллона

Как сделать проточный водонагреватель из газового баллона

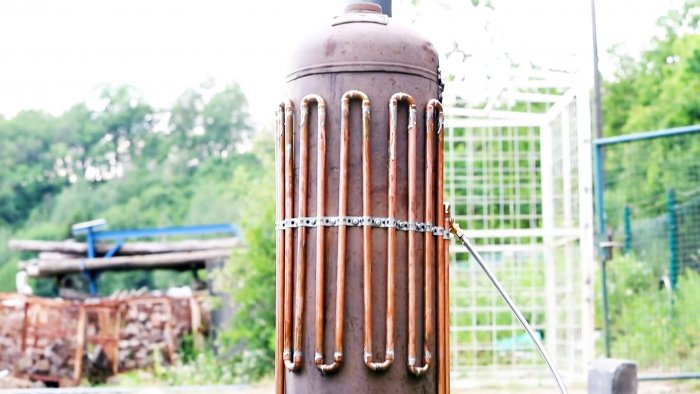

Законченный вид:
Как сделать проточный водонагреватель из газового баллона

Как сделать проточный водонагреватель из газового баллона

Смотрите видео
