Главная » Полезное и интересное » Как сделать машину для снятия изоляции с любых проводов

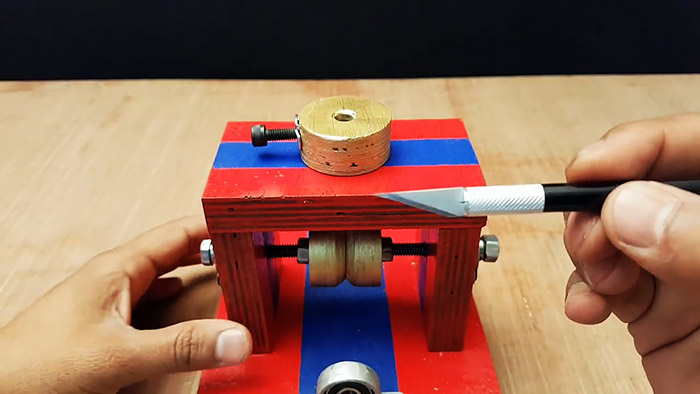

Наличие такого станочка позволит быстро и легко освободить провода от пластиковой или подобной изоляции. Изготовить его можно из бросовых материалов с помощью простых инструментов, обладая минимальными навыками столяра и слесаря.
Как сделать машину для снятия изоляции с любых проводов

Понадобится


Чтобы сделать это приспособление, приготовим следующие материалы и изделия:
  • остатки многослойной фанеры;
  • баллончики аэрозольной краски;
  • строительный скотч;
  • два подшипника в корпусе;
  • длинный болт и набор гаек;
  • пластиковые опоры;
  • разные шурупы;
  • столярный клей (ПВА);
  • гайку забивную с болтом;
  • небольшой нож типа сапожного.

Для работы нам понадобится: сверлильный станок, дрель с насадками, струбцины, тиски и т. д.

Процесс изготовления станка

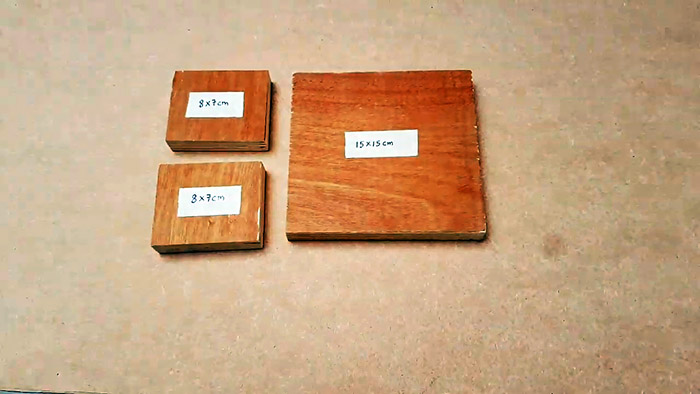

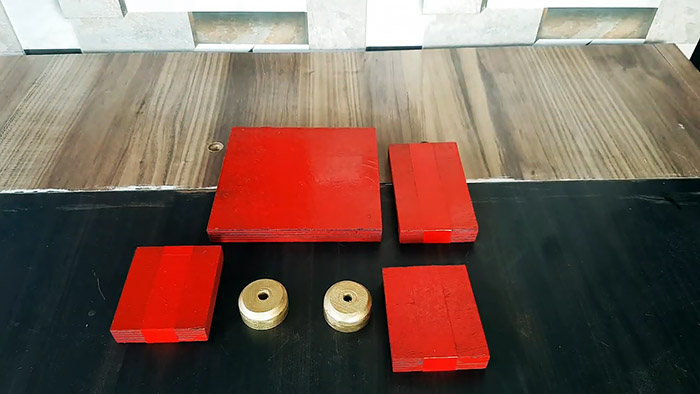

Из обрезков многослойной фанеры любым пильным инструментом вырезаем следующие форматы: два – 8×7 см, по одному – 12×7 см и 15×15 см.
Как сделать машину для снятия изоляции с любых проводов

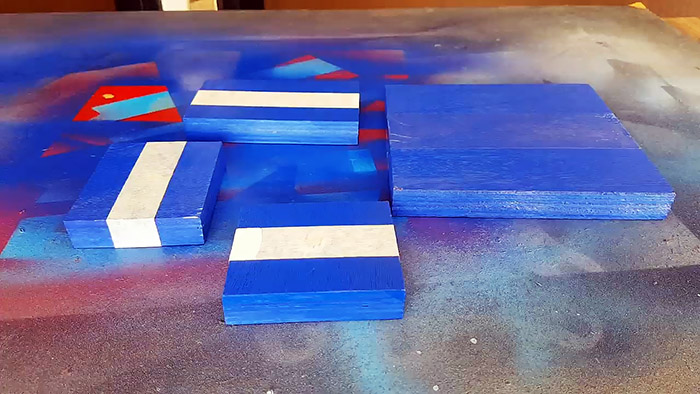

В одинаковых фрагментах на сверлильном станке выполняем в центре сквозные отверстия нужного размера. Вкруговую окрашиваем фанерные элементы голубой краской.
Как сделать машину для снятия изоляции с любых проводов

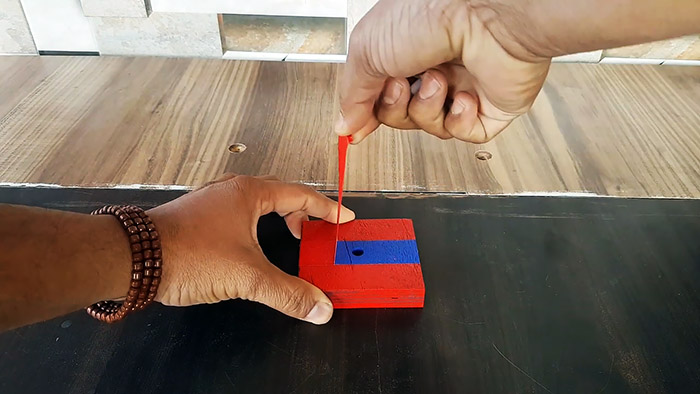

Как только она просохнет, на все элементы наклеиваем по центру полоску строительного скотча, а на самый большой – две. После чего, лицевую сторону всех фрагментов окрашиваем в красный цвет.
Как сделать машину для снятия изоляции с любых проводов

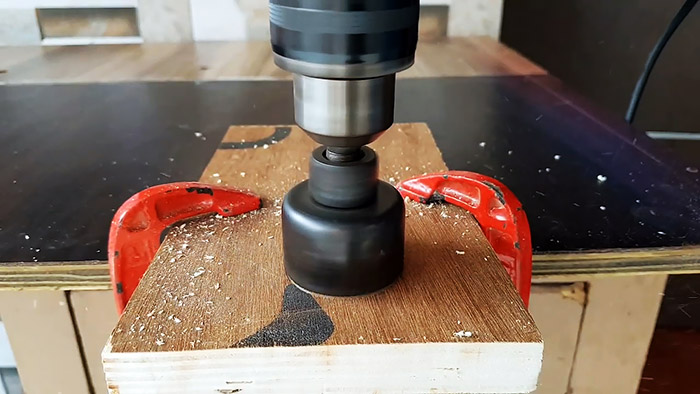

Из 11-слойной фанеры корончатым сверлом требуемого диаметра вырезаем два круга, в центре которых сверлим отверстия. Далее, закрепив их в патроне дрели с помощью шпильки и гаек, обрабатываем на диске болгарки до нужных размеров и с одного торца снимаем фаски. Для прочности и гладкости покрываем диски лаком.
Как сделать машину для снятия изоляции с любых проводов

Как сделать машину для снятия изоляции с любых проводов

Как сделать машину для снятия изоляции с любых проводов

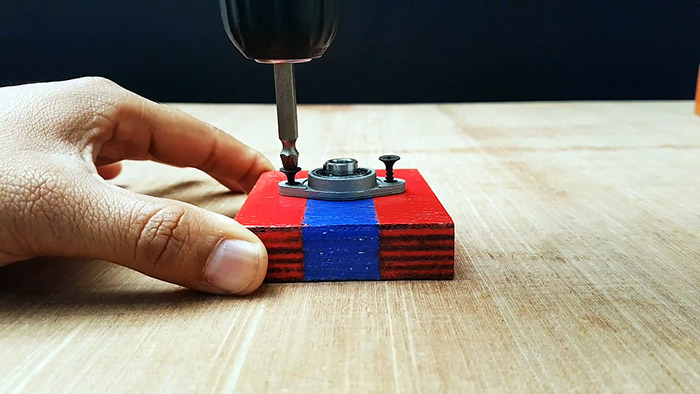

Удаляем скотч и приступаем к сборке станка. На одну пластину 8×7 см шурупами закрепляем по центру подшипник в корпусе.
Как сделать машину для снятия изоляции с любых проводов

Вставляем в отверстие снаружи второго такого же фрагмента длинный болт, накручиваем на него гайку, затем – диски фасками внутрь и слегка прижимаем второй гайкой. Сборку завершаем установкой пластины с подшипником наружу и закрепляем третьей гайкой.
Как сделать машину для снятия изоляции с любых проводов

Как сделать машину для снятия изоляции с любых проводов

На основание 15×15 см снизу по углам шурупами крепим четыре пластиковые опоры, переворачиваем его и устанавливаем поперек в центре сборку, которую с двух сторон через основание закрепляем шурупами.
Как сделать машину для снятия изоляции с любых проводов

Сверху на стойки 8×7 см, покрыв торцы клеем, укладываем горизонтально и закрепляем шурупами пластину 12×7 см, заранее просверлив в ней по центру отверстие.
Как сделать машину для снятия изоляции с любых проводов

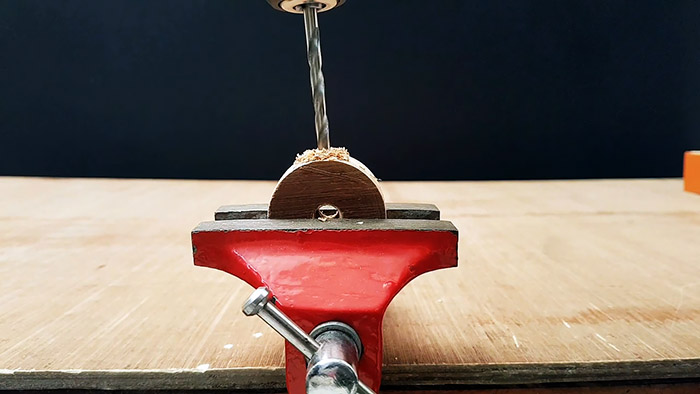

Сверху на отверстие перемычки 12×7 см приклеиваем фанерный круг с перекрещивающимися центральным и диагональным отверстиями, в которые, соответственно, вставляем нож с круглой ручкой и вбиваем забивную гайку и вкручиваем болт.
Как сделать машину для снятия изоляции с любых проводов

Как сделать машину для снятия изоляции с любых проводов

Причем зазор между острием ножа и поверхностью кольцевого углубления, создаваемого фасками дисков, должен быть минимальным.
Как сделать машину для снятия изоляции с любых проводов

Как сделать машину для снятия изоляции с любых проводов

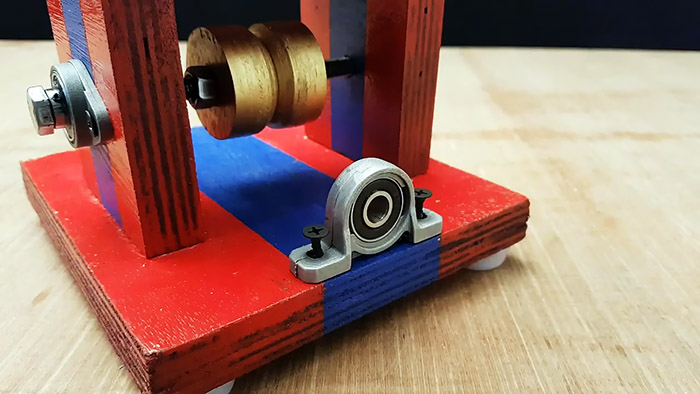

Второй подшипник в корпусе закрепляем шурупами в центре основания 15×15 см, ориентируя, и, закрепляя, его вдоль боковой стороны прямо по краю. Это была последняя операция, после которой наш станок полностью готов к работе.
Как сделать машину для снятия изоляции с любых проводов

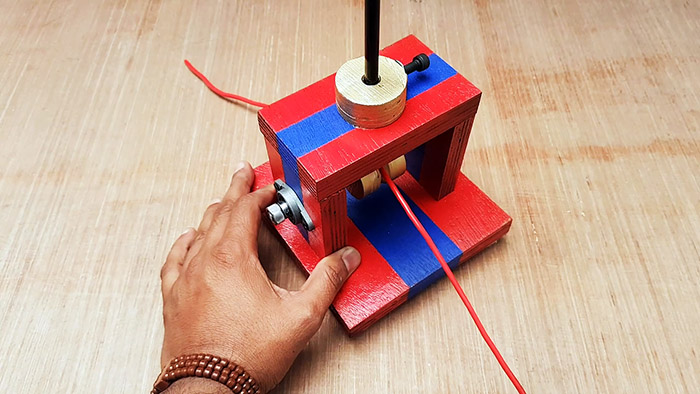

В отверстие подшипника на основании вставляем провод, клинок ножа обхватываем жилами и тянем на себя.
Как сделать машину для снятия изоляции с любых проводов

Как сделать машину для снятия изоляции с любых проводов

Как сделать машину для снятия изоляции с любых проводов

В результате нож разрезает изоляцию строго по центру, т. к. углубление, сформированное дисками, центрирует провод.
Как сделать машину для снятия изоляции с любых проводов

Смотрите видео
