Ловить зимой рыбу со льда в обогреваемой палатке приятнее, чем при отрицательной температуре. Пока товарищи прячутся от ветра и попеременно греют руки, вы сможете сидеть с удочкой в палатке без куртки. При походах в холодную пору теплообменник позволит с комфортом провести ночь в обогретой палатке. Устройство равномерно распределит тепловую энергию, получаемую от сжигания природного газа, по всему объёму палатки. Изготовить теплообменник своими руками несложно, имея базовые навыки обработки металла.
Теплообменник для палатки своими руками

Что потребуется


  • Для изготовления портативного теплообменника нужны:
  • алюминиевая труба диаметром 25 мм и длиной 350 мм – 18 шт.;
  • лист оцинковки толщиной примерно 1 мм для изготовления корпуса;
  • заклепочник с заклепками;
  • дрель или сверлильный станок и сверла;
  • листогиб;
  • вентилятор (желательно с регулировкой оборотов) и источник питания для него.
  • Также понадобится молоток, зубило, керн, измерительный и разметочный инструмент.

Процесс изготовления теплообменника для палатки


Передняя и задняя крышки:
С листа оцинкованной стали вырезаем два квадрата размерами 250 ×250 мм.

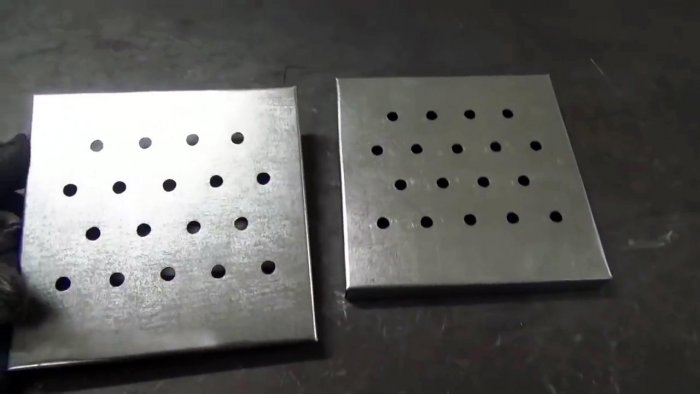

В листах сверлим 4 ряда отверстий диаметром 10 мм в шахматном порядке. Для зеркального расположения отверстий они делаются в двух листах сразу.
На листогибе загибаем края листов по 25 мм, чтобы получить невысокие ящики.
Теплообменник для палатки своими руками

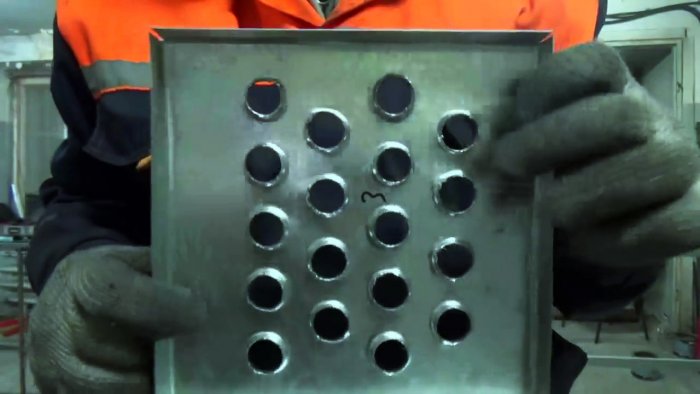

При помощи толстого керна или заточенного под конус кругляка и трубы диаметром 25 мм расширяем отверстия.
Теплообменник для палатки своими руками

Керн забиваем внутрь коробки.
Теплообменник для палатки своими руками

Трубы:
Нарезаем алюминиевые трубы (18 шт.) по 350 мм.
Теплообменник для палатки своими руками

Из металла изготавливаем трубу диаметром 50-60 мм или приобретаем готовую. Желательно, чтобы на нее надевалась полипропиленовая труба, которая послужит дымоходом.

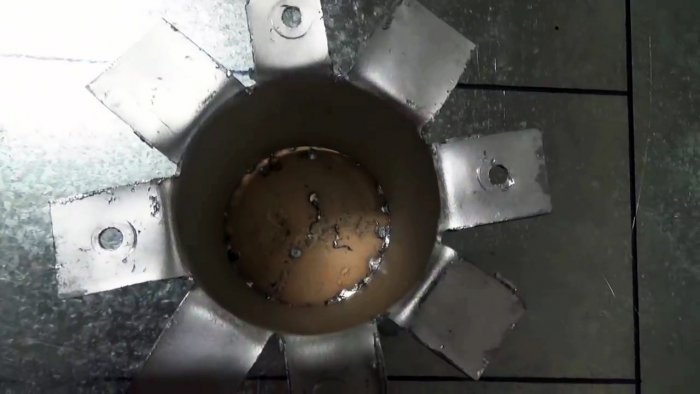

Ножницами по металлу делаем десяток надрезов длиной 20 мм и загибаем их наружу при помощи плоскогубцев, как показано на рисунке.
Теплообменник для палатки своими руками

Боковые стенки и верхняя:
С металла вырезаем цельный лист, из которого согнем боковые и верхнюю стенки теплообменника.
Теплообменник для палатки своими руками

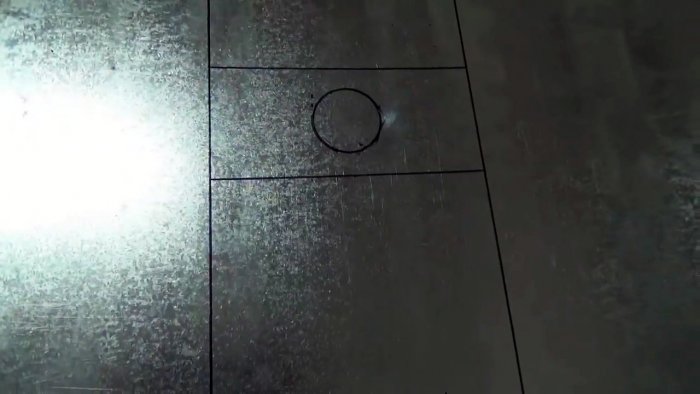

В верхней части сверлим отверстие, соответствующее диаметру металлической трубы для дымохода.
Теплообменник для палатки своими руками

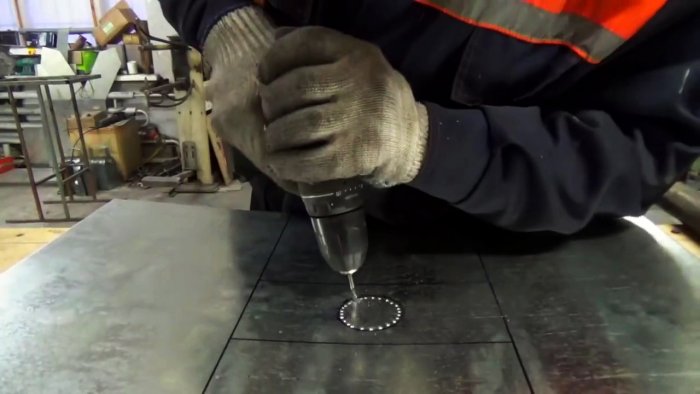

По периметру сверлим маленькие отверстия с запасом, а затем при помощи зубила вырубаем большое.
Теплообменник для палатки своими руками

Напильником или бормашинкой доводим размер и геометрию отверстия, чтобы труба плотно вошла в него. Снимаем заусеницы.
Теплообменник для палатки своими руками

При помощи листогиба изгибаем корпус теплообменника.
Теплообменник для палатки своими руками

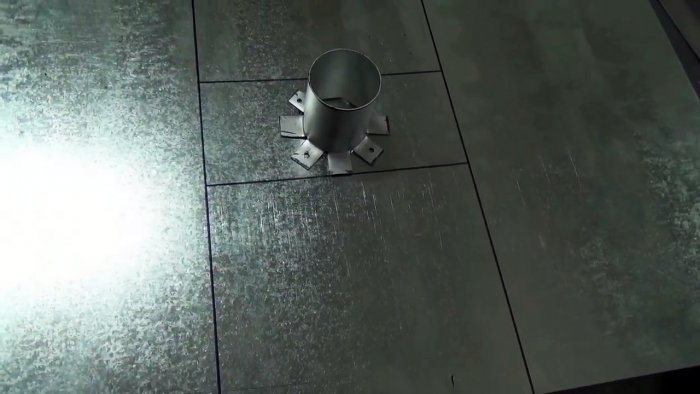

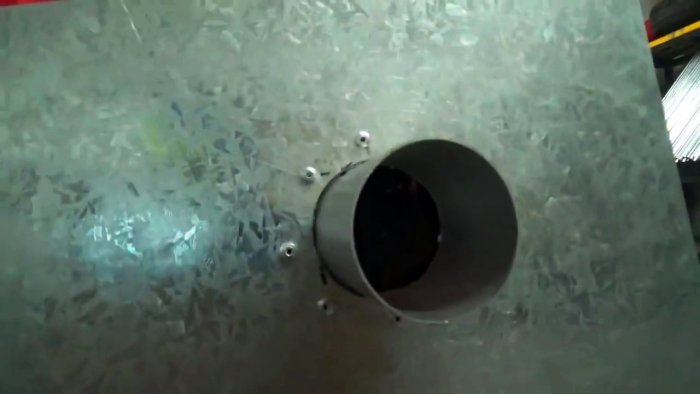

Можно завальцевать бортики для придания конструкции жесткости. Сверлим отверстия в лепестках трубы и корпусе и при помощи заклепок соединяем их.
Теплообменник для палатки своими руками

Сборка:
Для упрощения сборки вставляем нижний ряд труб и стягиваем переднюю и заднюю стенки при помощи шпильки или струбцины.
Теплообменник для палатки своими руками

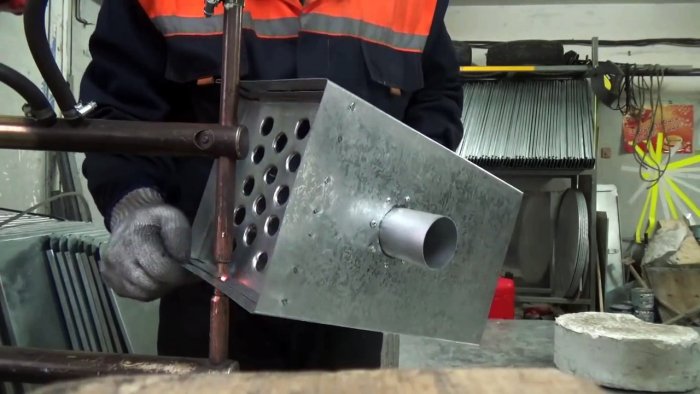

Закрепляем все элементы собранной конструкции при помощи контактной сварки (можно заклепками).
Теплообменник для палатки своими руками

Для повышения надежности крепления при помощи керна еще расширяем отверстия с обеих сторон теплообменника.

Дно:


С листа оцинковки сгибаем нижнюю часть корпуса, завальцевав деталь со стороны горелки или с двух сторон.
Теплообменник для палатки своими руками

Деталь должна занимать половину площади дна, под иной разместится газовая плита.
Теплообменник для палатки своими руками

Делаем задвижку для трубы для снижения потери тепла.
Теплообменник для палатки своими руками

Сгибаем крышку и проделываем отверстие для вентилятора, который будет распространять теплый воздух по палатке, и закрепляем его.
Теплообменник для палатки своими руками

Закрепляем крышку с вентилятором при помощи заклепок.
Теплообменник для палатки своими руками

Делаем ножки такой высоты, чтобы огонь газовой плиты находился поближе к алюминиевым трубам.
Теплообменник для палатки своими руками

Теплообменник для палатки своими руками

Подключаем источник питания к вентилятору, газовый баллон – к горелке с соблюдением техники безопасности, а пластиковую трубу надеваем на металлическую и выводим из палатки.
Теплообменник для палатки своими руками

Для снижения тепловых потерь можно организовать забор воздуха для горелки снаружи – подвести вторую трубу с улицы до горелки. Холодный воздух, минуя теплое помещение, будет уходить в дымоход вместе с угарным газом.
