При работе со многими мягкими листовыми материалами обрезка обычно выполняется монтажным ножом под линейку. Без должной сноровки такой рез получается искривленным, поскольку лезвие входит в материал не под прямым углом. Как следствие на торце обрезка заметна волна. Намного качественней и быстрее делать раскрой резаком с параллельным упором, который можно собрать буквально за 10 мин. С его помощью легко нарезать на полоски или подрезать шпон, пластиковую вагонку, потолочную плитку, пенополистирол, гипсокартон и многое другое.
Как сделать резак с параллельным упором

Материалы:


  • сменное лезвие для резака-скальпеля;
  • деревянная рейка;
  • монтажные перфорированные уголки – 2 шт.;
  • короткие саморезы;
  • жесть или листовой металл.

Как сделать резак с параллельным упором

Изготовление резака


Сборку резака нужно начать с подготовки 2-х коротких реек, которые послужат параллельным упором и механизмом регулировки ширины реза. В идеале, если одна из них будет уже, что позволит сделать инструмент более легким. Оптимальная длина широкой рейки 15 см, а узкой – 10 см.
Как сделать резак с параллельным упором

Далее нужно обрезать монтажные уголки. Их стороны срезается на высоту узкой рейки. Это не обязательно, но с укороченными уголками инструмент будет выглядеть компактней и аккуратней.
Как сделать резак с параллельным упором

Чтобы резак имел приятный внешний вид, хорошо скользил и не оставлял занозы, необходимо отшлифовать рейки, заодно закруглив острые кромки. Если их стороны не совсем параллельны, то при шлифовке это можно поправить. Далее покрасим.
Как сделать резак с параллельным упором

К торцу узкой рейки нужно прикрутить на 2 самореза пластинку из жести или любого листового металла. Важно, чтобы расстояние между шурупами позволяло завести под пластину лезвие скальпеля.
Как сделать резак с параллельным упором

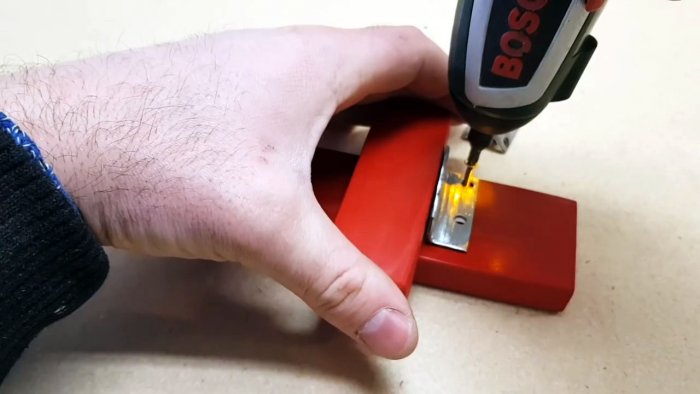

Затем также на саморезы нужно прикрутить подрезанные уголки на широкую рейку. Их задача зажать между собой узкую планку, чтобы она располагалась под прямым углом относительно второй.
Как сделать резак с параллельным упором

Далее под пластинку заводится лезвие и выставляется таким образом, чтобы его острие при уложенном на столе инструменте доходило до столешницы. После этого его положение фиксируется затягиванием саморезов.
Как сделать резак с параллельным упором

Как сделать резак с параллельным упором

Чтобы воспользоваться резаком, нужно выдвинуть его рейку с лезвием на ту длину, на которую требуется сделать обрезку. После этого инструмент прикладывается вплотную к материалу и ведется на себя. При этом нужно стараться, чтобы упорная планка постоянно была прижата. В таком случае гарантированно получится идеальный параллельный срез.
Как сделать резак с параллельным упором

Как сделать резак с параллельным упором

Как сделать резак с параллельным упором

Как сделать резак с параллельным упором

Как сделать резак с параллельным упором

Смотрите видео
