Заготавливать дрова ручной пилой довольно тяжело, скучно и долго. Цепная электропила в этом отношении дает много преимуществ. А, если на ее базе собрать станок для распиловки дров, то такая работа сильно облегчается и убыстряется.
Как сделать станок для распиловки дров из цепной электропилы

Понадобится


Для реализации задумки нам понадобятся следующие материалы и изделия:
  • цепная электропила;
  • профильные трубы;
  • равнополочные уголки;
  • монтажные уголки и пластины;
  • деревянные планки;
  • электрика (ножной переключатель, розетка, провода и т. д.)
  • винты, болты, гайки и шайбы;
  • хомуты пластиковые;
  • проволока отожженная;
  • пластиковые бутылки;
  • трубка маслостойкая и др.

Нам придется поработать: сварочным оборудованием, болгаркой, дрелью, струбцинами, рулеткой и маркером, эталонными уголками и измерителем углов.

Процесс изготовления распиловочного станка


Силовую раму делаем из профильных труб. Для этого два одинаковых по длине и сечению отрезка соединяем сваркой двумя поперечинами – кусками профильной трубы меньшего сечения, немного отступив от концов длинных сторон.
Отмечаем на длинных сторонах середину между поперечинами, используя рулетку и маркер.
Берем два одинаковых уголка по длине равных расстоянию между длинными сторонами силовой рамы. Вставляем между уголками отрезок профильной трубы и фиксируем их струбциной.
Располагаем уголки на середине длинных сторонах рамы, подкладываем под них пластины толщиной 2 мм и привариваем их в указанных местах. Ослабляем струбцину и убираем профильную трубу.
Как сделать станок для распиловки дров из цепной электропилы

По центру одной из длинных сторон рамы сваркой крепим вертикально стойку, к середине которой привариваем горизонтально небольшой отрезок, направленный внутрь рамы. Проверяем точность установки деталей эталонными уголками и фиксируем струбцинами.
Ножки делаем из двух уголков и четырех отрезков квадратной трубы. Точность установки ножек проверяем эталонным уголком и измерением диагоналей. Только после этого приступаем к сварке.
Как сделать станок для распиловки дров из цепной электропилы

Концы ножек прижимаем к поперечинам силовой рамы с внешней стороны и отклоняем их наружу. Угол отклонения проверяем измерителем углов. Убедившись, что они везде одинаковые, поочередно фиксируем и привариваем ножки к силовой раме.
Как сделать станок для распиловки дров из цепной электропилы

Для крепления электропилы используем отверстия на направляющей шине, а также стальные уголки.
Как сделать станок для распиловки дров из цепной электропилы

Как сделать станок для распиловки дров из цепной электропилы

Если отверстия уголков не подходят, то, используя перфорацию в шине, намечаем место сверления и дрелью выполняем в уголках другие.
В верхних полках уголков силовой рамы по центру сверлим отверстия и нарезаем в них резьбу. Прикручиваем к ним винтами два уголка, между которыми вставляем направляющую шину электропилы и надежно закрепляем ее болтом, гайками и шайбами.
Как сделать станок для распиловки дров из цепной электропилы

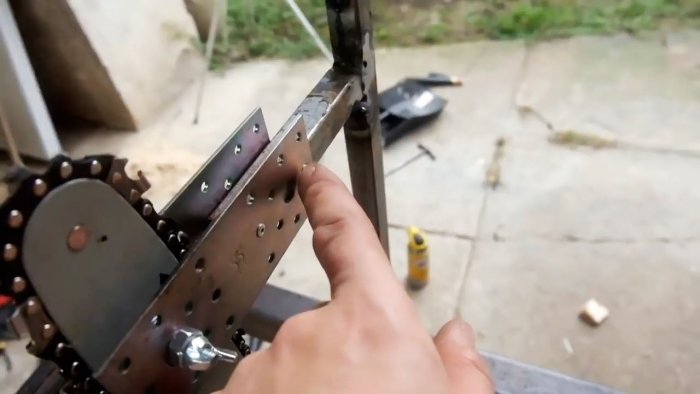

За верхнее отверстие в шине, крепим ее к кронштейну на вертикальной стойке, используя две стальные пластины, винты, болты, шайбы и гайки, включая гайку-барашек.
Как сделать станок для распиловки дров из цепной электропилы

Как сделать станок для распиловки дров из цепной электропилы

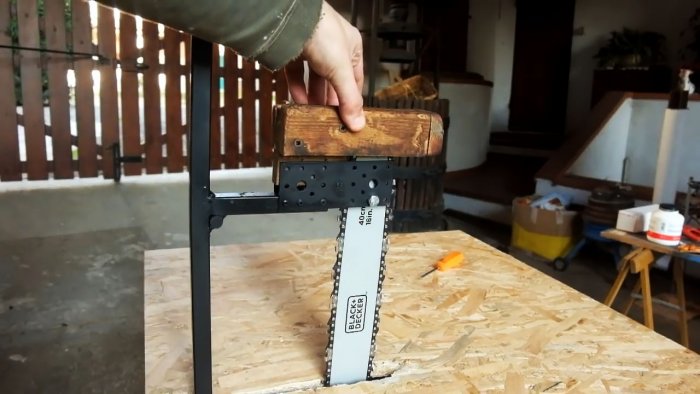

Чтобы направляющая шина всегда была в вертикальном положении, пропускаем через ручку электропилы и отверстие в силовой раме прочный хомут, длину которого можно регулировать.

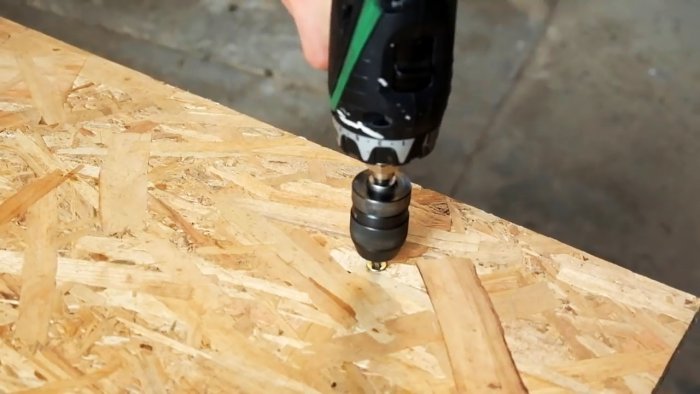

В столешнице станка из ДСП выпиливаем с одного края в нужном месте прорезь под направляющую шину пильной цепи, и прикручиваем к силовой раме несколькими винтами.
Как сделать станок для распиловки дров из цепной электропилы

Как сделать станок для распиловки дров из цепной электропилы

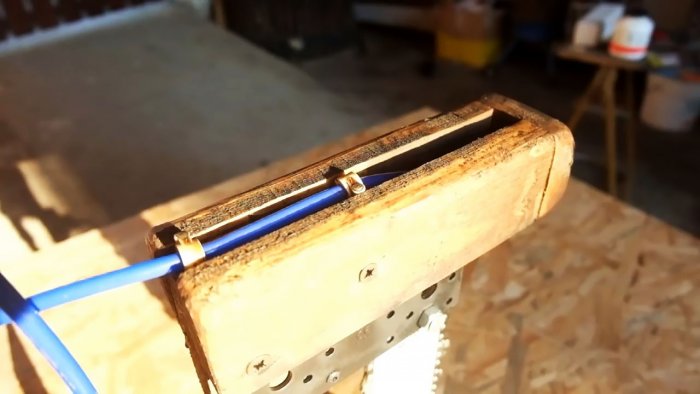

Сверху пильную цепь закрываем деревянным кожухом, который закрепляем к пластинам с помощью двух винтов.
Как сделать станок для распиловки дров из цепной электропилы

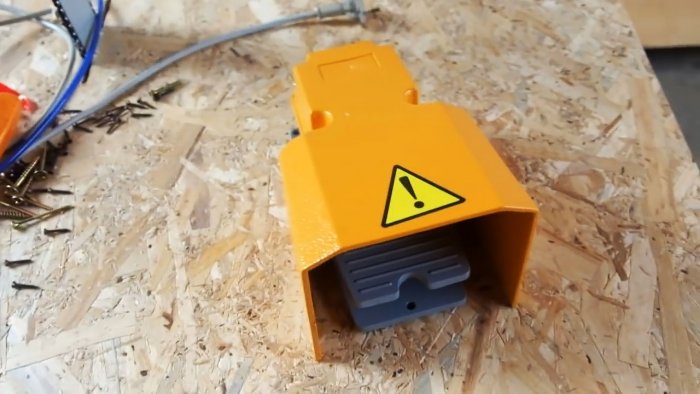

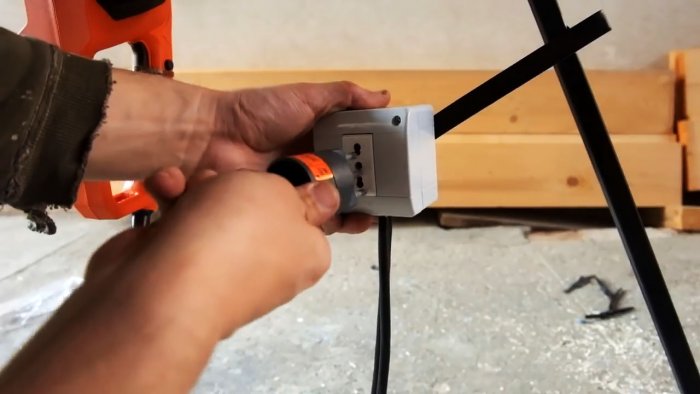

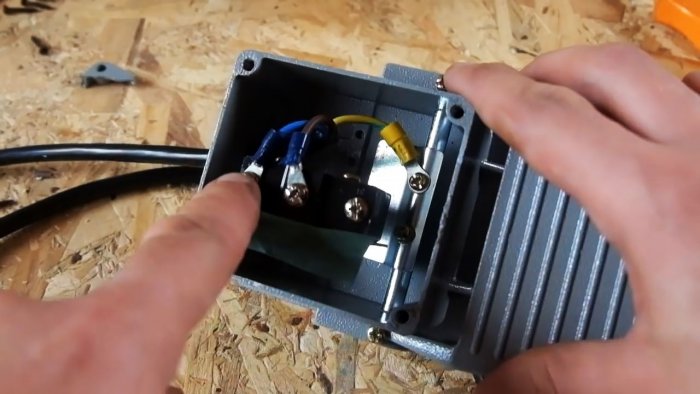

Собираем электрику, состоящую из шнура бензопилы с вилкой, которую вставляем в розетку, закрепленную к раме станка и, соединенного с ней, педального переключателя. Второй провод от розетки подключаем к сети. Также выполняем заземление для защиты людей от поражения током.
Как сделать станок для распиловки дров из цепной электропилы

Как сделать станок для распиловки дров из цепной электропилы

Как сделать станок для распиловки дров из цепной электропилы

Предусмотрим еще одну систему смазки пильной цепи, хотя у электропилы имеется штатная, но, т. к. она постоянно находится в вертикальном положении, ее возможностей может оказаться недостаточно.
Как сделать станок для распиловки дров из цепной электропилы

Как сделать станок для распиловки дров из цепной электропилы

Как сделать станок для распиловки дров из цепной электропилы

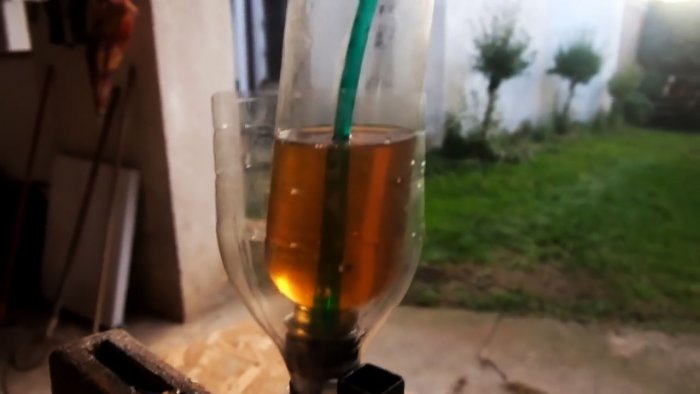

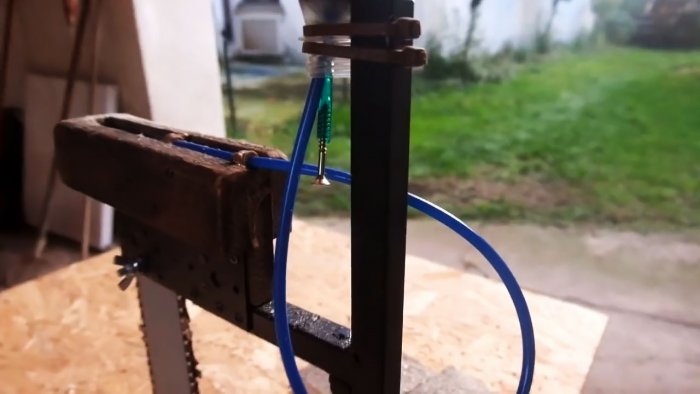

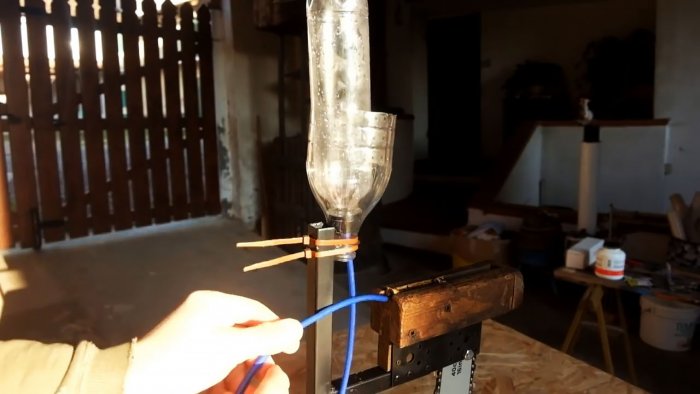

Крепим к вертикальной стойке двумя пластиковыми хомутами верхнюю часть пластиковой бутылки горлышком вниз. В нее вкладываем бутылку поменьше со смазочным маслом, в крышке которой делаем отверстие, куда вставляем трубочку. Снаружи ее крепим в двух местах к деревянному кожуху, а конец располагаем над пильной цепью.
Как сделать станок для распиловки дров из цепной электропилы

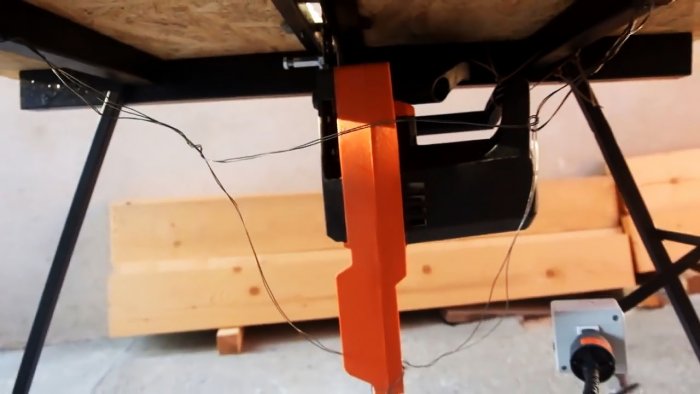

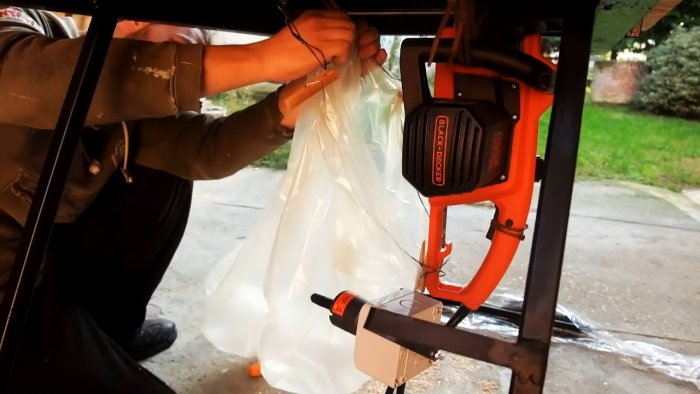

При пилении дров образуется много опилок. Часть из них собираем в пластиковый мешок, закрепив его к проволочному каркасу, расположенному под столешницей.
Как сделать станок для распиловки дров из цепной электропилы

Как сделать станок для распиловки дров из цепной электропилы

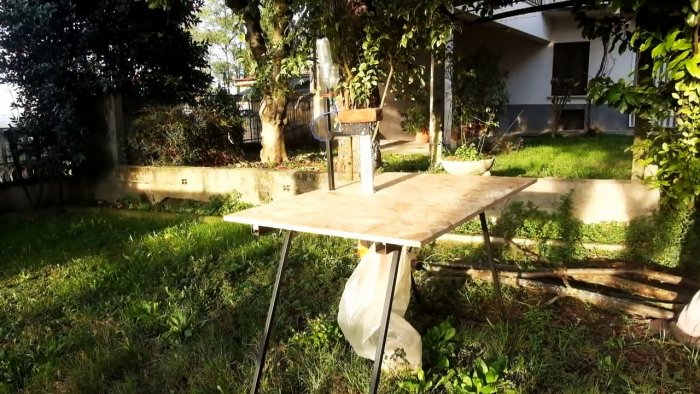

Внешний вид станка.
Как сделать станок для распиловки дров из цепной электропилы

Приступаем к испытаниям.
Как сделать станок для распиловки дров из цепной электропилы

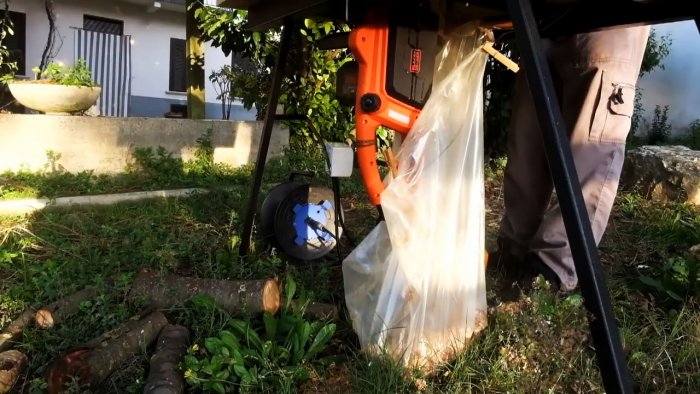

Вещь отличная! Все опилки попадают в мешок.
Как сделать станок для распиловки дров из цепной электропилы

Смотрите видео
