Простой детектор скрытой проводки за 15 минут

Бывает сильная и срочная надобность просверлить в стене отверстие под дюбель. Как при этом не попасть в проходящую проводку? По идее нужно бежать в магазин и покупать дорогой инструмент для определения скрытой проводки. Это хорошо, если он будет в наличии, а если нет? К примеру, в провинциальном поселке его днем с огнем не сыщешь.
К счастью, такой девайс просто сделать самому обладая даже начальными азами электроники.

Понадобится


  • Транзистор n-p-n структуры. Подойдет практически любой. В примере используется C945.
    Простой детектор скрытой проводки за 15 минут

    На старых платах таких полно.
    Простой детектор скрытой проводки за 15 минут

  • Резистор на 1 кОм.
    Простой детектор скрытой проводки за 15 минут

  • Светодиод.
  • Колодка для подключения.
    Простой детектор скрытой проводки за 15 минут

  • Батарейка 9 В, типа «Крона».
  • Медная проволока 0,5-0,8, мм

Простой детектор скрытой проводки своими руками


Первым делом изготовим поисковую антенны. Отрезаем кусок проволоки длиной примерно 30 см.
Простой детектор скрытой проводки за 15 минут

Наматываем его на каркас 3-5 мм в диаметре. Шпажка подойдет.
Простой детектор скрытой проводки за 15 минут

Вынимаем шпажку и немного растягиваем катушку. Получилась антенна.
Простой детектор скрытой проводки за 15 минут

Схема детектора скрытой проводки:
Простой детектор скрытой проводки за 15 минут

Простой детектор скрытой проводки за 15 минут

Цоколевка транзистора такова:
Простой детектор скрытой проводки за 15 минут

Собираем все по схеме. Сначала припаиваем транзисторы друг к другу.
Простой детектор скрытой проводки за 15 минут

Эта конструкция из 5 деталей тем и хороша, что для нее не нужна плата - все собирается навесным монтажом.
Припаиваем светодиод.
Простой детектор скрытой проводки за 15 минут

Затем резистор.
Простой детектор скрытой проводки за 15 минут

Подключаем все это дело к колодке.
Простой детектор скрытой проводки за 15 минут

И в завершении припаиваем антенну.
Простой детектор скрытой проводки за 15 минут

В итоге готовый работоспособный образец.
Простой детектор скрытой проводки за 15 минут

Чтобы его включить, необходимо надеть колодку на батарейку.
Простой детектор скрытой проводки за 15 минут

Подносим к проводу:
Простой детектор скрытой проводки за 15 минут

Светодиод загорается.
Испытания в реальных условиях:
Простой детектор скрытой проводки за 15 минут

При приближении к токоведущей проводке, светодиод отчетливо загорается.
Простой детектор скрытой проводки за 15 минут

Такой прибор не требует какой-либо настройки и при исправных деталях начинает работать сразу.
Теперь можно без труда определить опасные для жизни места, где ни в коем случае нельзя сверлить.

Смотрите видео


Прокомментировать
Вконтакте Одноклассники
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
5+два=
Комментарии (24)
  1. Дроссельмейер
    #1 Дроссельмейер Гости 30 октября 2019 17:23
    5
    Автор, лучше бы ты фотку своего чуда девайса не выкладывал! На ней резистор, который по схеме должен быть соединён ТОЛЬКО с эмиттером третьего транзистора, на самом деле соединяется с коллектором первого и второго транзистора, и светодиодом! Светодиод включен между коллекторами второго и третьего транзистора и вообще не подключен к питанию. И не надо свистеть, что через опу спаянное устройство работает!
    1. Велл
      #2 Велл Гости 31 октября 2019 08:38
      5
      Чувствуется что ты "понимаешь" в электронике))) Вот из-за таких мастеров у нас все так... Рабочая схема, не трепись если не собирал!
      1. Дроссельмейер
        #3 Дроссельмейер Гости 31 октября 2019 10:41
        3
        Какая из двух схем рабочая? Так, которая изображена на электрической принципиальной схеме или та, которая реально спаяна и эл. схеме НЕ фигА не соответствует?
        1. Велл
          #4 Велл Гости 31 октября 2019 11:27
          7
          Да обе рабочие! Просто в примере сделанным автором резистор перенесен в верх между батарейкой и коллектором, полюсом светодиода. А эмиттер прямо на батарейку посажен.
    2. Дамблдор
      #5 Дамблдор Гости 31 октября 2019 11:22
      5
      в сборке автор поставил резистор не в цепь эмиттеров,как на схеме, а в цепь коллекторов. в принципе ничего не поменялось
      1. Дроссельмейер
        #6 Дроссельмейер Гости 31 октября 2019 12:52
        0
        Это в математике от перестановки слагаемых сумма не меняется, а в электронике от перестановки резистора из цепи эмиттера в цепь коллектора может много чего измениться. В таком виде схема схема будет работать следующим образом. Когда первый транзистор не поймал наводку он закрыт, закрыты и все другие транзисторы схемы - св. диод не горит. В точке (пусть А) соединения коллекторов тр. 1 и 2, анода св. диода и резистора напряжение будет практически равняться напряжению питания. Если транзистор 1 поймал наводку от сети и открылся, открылись и тр-ы.2 и 3 - св. диод загорелся. Падение напряжение на св. диоде и открытом тр. 3 будет ~3...4 вольта, т.е. таким станет напряжение в точке А вместо 9 вольт. Следовательно напряжение питания первых двух транзисторов уменьшится приблизительно в 2..3 раза. Уважаемый волшебник, считаем что ничего не изменилось? Ещё раз, схема ссылку на которую я дал, является правильной. Эл. принципиальная схема этого автора - правильная ( с оговорками), а работоспособность реально спаянной схемы под БОЛЬШИМ вопросом.
        1. Андрон
          #7 Андрон Гости 1 декабря 2019 10:47
          9
          Научитесь читать схемы. И тогда вы поймете, что в данной схеме не имеет значение в каком месте будет стоять тока ограничивающий резистор!
  2. Дроссельмейер
    #8 Дроссельмейер Гости 30 октября 2019 17:28
    0
    Вот здесь работающая схема детектора
    https://sdelaysam-svoimirukami.ru/3700-prostoy-detektor-skrytoy-provodki.html
    1. Димасик
      #9 Димасик Гости 31 октября 2019 08:39
      1
      И здесь рабочая, че ты гонишь?
  3. Ростислав
    #10 Ростислав Гости 2 ноября 2019 06:48
    4
    В этой конструкции резистор ограничивает ток полностью по всей схеме и неважно где он стоит, в цепи плюса или минуса.Главное что батарейка не выплеснет свой ток(150-200мА) через переход К и Э транзисторов
  4. Гость Николай
    #11 Гость Николай Гости 5 ноября 2019 05:46
    0
    Вот тут собрались все "электроники", я же человек простой, что скажу:действительно, спаять эту фигню можно за 15-ть минут . Но вот,что-бы найти комплектующие для неё, нужно не в одну помойку заглянуть,а это уже - совсем другое время. Недели, в зависимости от места проживания, могут уйти!
    1. Дон
      #12 Дон Гости 5 ноября 2019 07:28
      0
      Ой не болтай! На любой китайской плате все компоненты есть! Придумываешь тут проблему!
  5. DronSF
    #13 DronSF Гости 5 ноября 2019 15:34
    1
    Собрал на MPS2222A транзисторах (в статье сказано что почти любые n-p-n) по видео. При подключении батарейки светодиод горит еле еле. На проводку не реагирует. В чем причина?
    1. DronSF

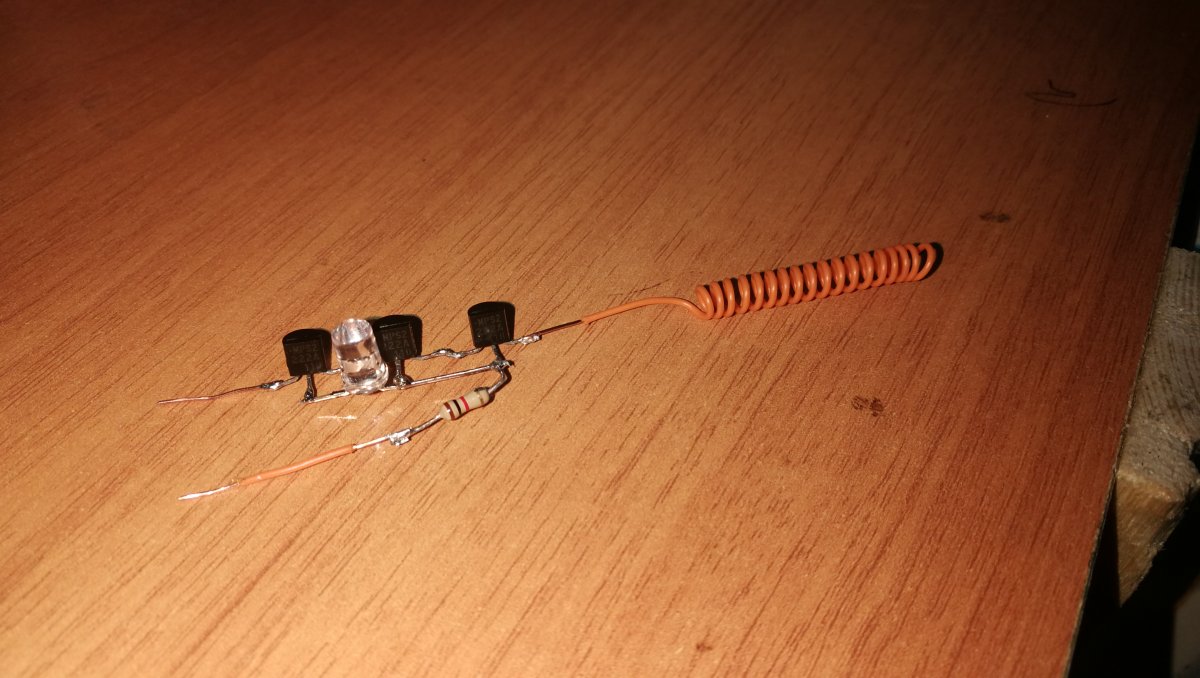

      #14 DronSF Гости 5 ноября 2019 15:37
      2

      Вот так
    2. DronSF
      #15 DronSF Гости 6 ноября 2019 17:15
      0
      нашел 945 транзисторы и все получилось
    3. Гость юрий
      #16 Гость юрий Гости 11 июня 2021 18:20
      0
      нужно ставить свеодиоды на малое напряжение или мка ...милиамперметр
  6. Leonov
    #17 Leonov Гости 10 ноября 2019 12:21
    0
    Собрал схему так же как сделал автор на видео. При подключении "кроны" светодиод горит постоянно. Транзисторы исправны - проверял. Что не так?
    1. Дроссельмейер
      #18 Дроссельмейер Гости 14 ноября 2019 15:06
      1
      Я давал ссылку на грамотную схему. Зачем копировать ту, у которой принципиальная схема отличается от реальной?
      1. Саша
        #19 Саша Гости 30 декабря 2019 20:57
        2
        Дроссельмейер, не тупи)) напряжение для первых двух транзисторов упадет на одинаковую величину. Просто в одном случае "справа", в другом "слева" образно выражаясь. Но вообще он нужен только для того, чтобы ограничить ток через диод и переход база-эмиттер транзистора, как все правильно заметили. Спаял тоже так, как автор, потому что удобнее так было, и представь, все хорошо работает. А потом увидел, что тут такое бурное обсуждение вокруг этого резистора.
    2. Гость Владимир
      #20 Гость Владимир Гости 16 октября 2020 22:08
      2
      Запитай схему от компьютерной батарейки CR2032 на 3v и будет тебе счастье с этой схемой. Проверено 100%!
  7. Радиолюбитель
    #21 Радиолюбитель Гости 13 апреля 2020 17:16
    4
    Лучше всего использовать полевой транзистор так, как он более чувствителен к электромагнитному полю.
  8. Михаил
    #22 Михаил Гости 17 мая 2021 12:29
    2
    Собрал сначала по схеме как на рисунке-не работает. Переделал как на фото и видео- заработало.
  9. Гость Юрий
    #23 Гость Юрий Гости 11 июня 2021 15:11
    1
    схему можно запустить от 2шт ААА,нужен диод на 1.7 в
  10. Вася
    #24 Вася Гости 14 июня 2023 16:19
    1
    Как спаяно, - работает. Как нарисовано на схеме - нет. Сначала я тоже думал, что всё равно, но почему-то нет.
