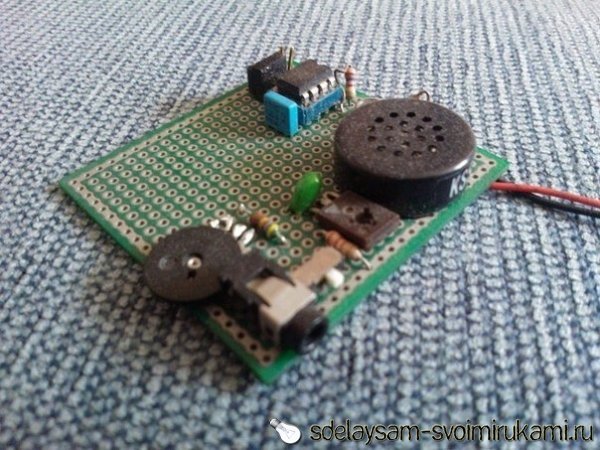

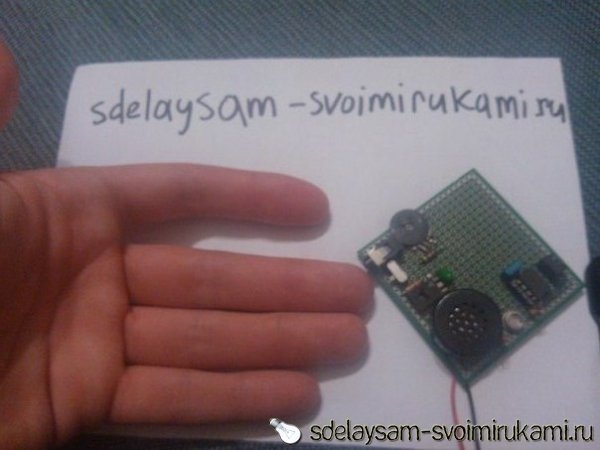

Вот такую игрушку спаял мой отец-радиолюбитель. Что же это за хитрое устройство? Это терменвокс.
Немножко истории, конечно же, надо рассказать. Первый терменвокс был создан в 1908 году русским ученым и музыкантом Терменом, откуда и получил свое название. Принцип работы простой: в зависимости от освещенности устройство издает своеобразные звуки. Таким образом, его можно считать первым музыкальным электроинструментом.

Терменвокс своими руками


Терменвокс своими руками


То, что сделал мой отец, не назовешь настоящим терменвоксом, скорее всего это игрушка на фоторезисторе, однако все равно интересно. Это связано с тем, что звук который получается на выходе многоголосый, а терменвокс Термена был одноголосый.
Изготовление этого чудо - устройства не очень сложное. Вам необходимо лишь будет зайти в ближайший радиотехнический магазин и купить все необходимые детали, а цена их честно сказать не такая уж и высокая. Или вы можете разобрать свой старый китайский магнитофон, где найдете половину деталей.

Терменвокс своими руками


Терменвокс своими руками

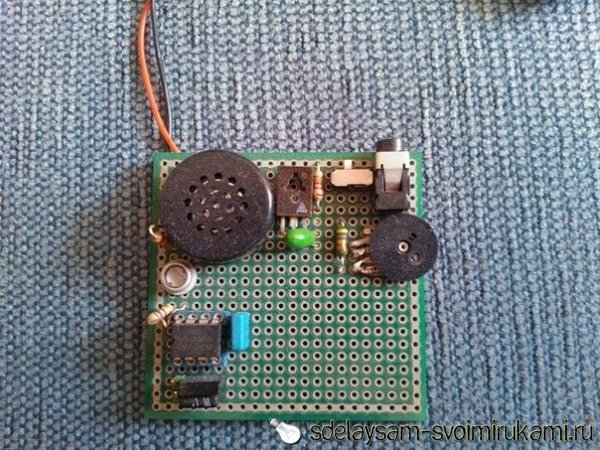

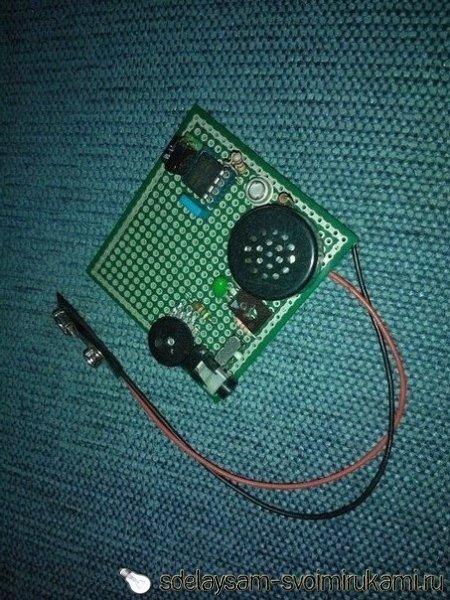

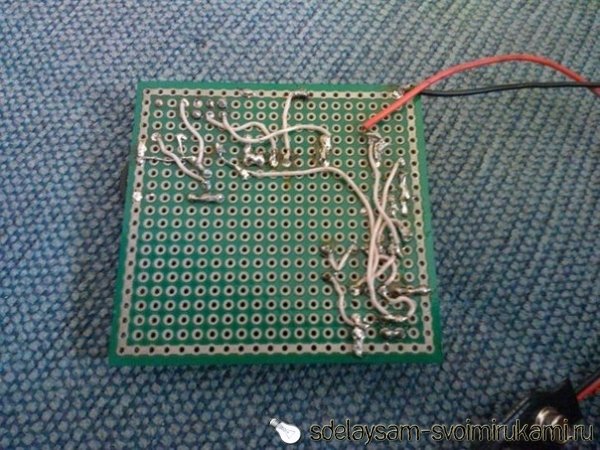

Для удобства пайки и изготовления лучше купить макетную печатную плату. Просто процесс рисования дорожек, а затем их протравливание, займет неопределенный период времени. Готовая же макетная платка ускорит процесс и вы сможете сами сделать это устройство буквально за вечер.

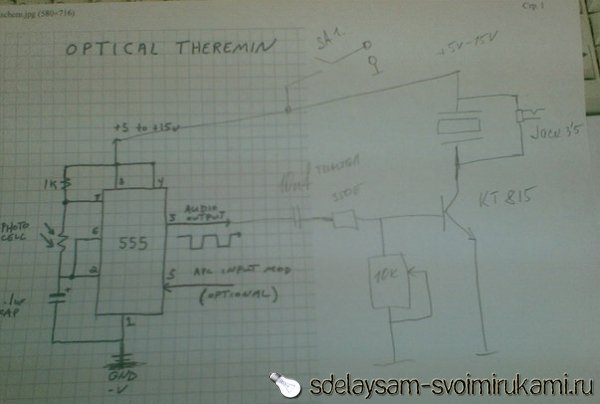

Т.к. это не собственное изобретение, то работал он вот по этой схеме, ну и, конечно же, немножко модернизировал ее, чтобы устройство лучше работало и выглядело современным. В устройство был добавлен аудиовыход, кнопка включения выключения и регулятор громкости.
Работает это устройство на базе 555-микросхемы или как ее еще называют «таймером».

Терменвокс своими руками


Терменвокс своими руками

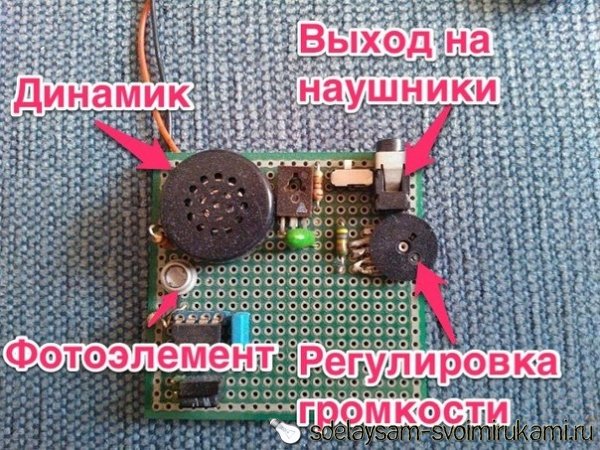

С помощью фоторезистора модулируется высота тона. Все зависит от освещенности помещения. Движениями руки вы либо закрываете доступ света к фоторезистору, либо открываете. Работает это устройство от обычной батарейки типа крона.

Терменвокс своими руками


Терменвокс своими руками
