Сегодня я расскажу вам как с пользой использовать остатки крепежа, в данном случае это будут два анкерных болта с гайкой М8х100, которые у меня валялись без дела.
Полезное приспособление из двух анкерных болтов

Готовое приспособление вы можете увидеть на фотографии ниже:
Полезное приспособление из двух анкерных болтов

Изготовление полезного приспособления


Итак, приступим к процессу изготовления. Но вначале отмечу, что помимо вышеуказанных анкеров нам понадобится кусок бруса 50х50 мм или любой другой кусок дерева подходящего размера.

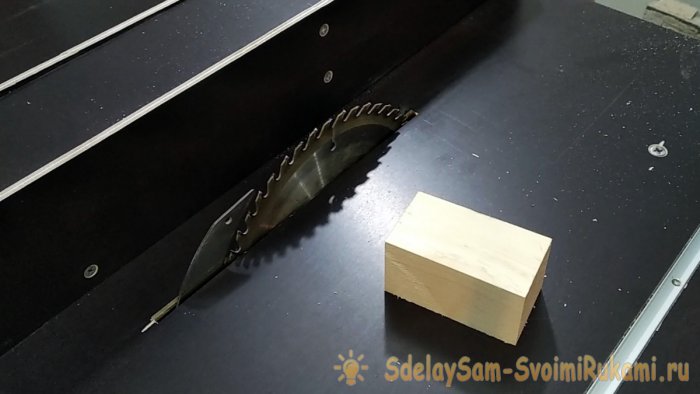

Для начала необходимо отрезать кусок бруса длиной 85 мм, обрезав его до сечения 46х46 мм. Лучше это сделать на циркулярной или торцовочной пиле, но можно обойтись и обычным рубанком.
Полезное приспособление из двух анкерных болтов

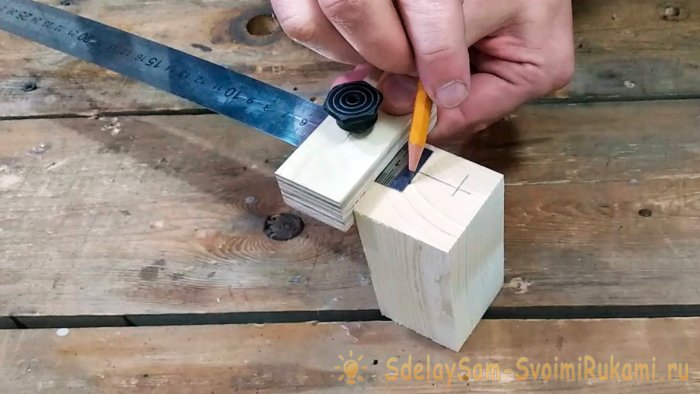

Размечаем два отверстия на торце заготовки на расстоянии 15 мм от одного края и по 13 мм от других.
Полезное приспособление из двух анкерных болтов

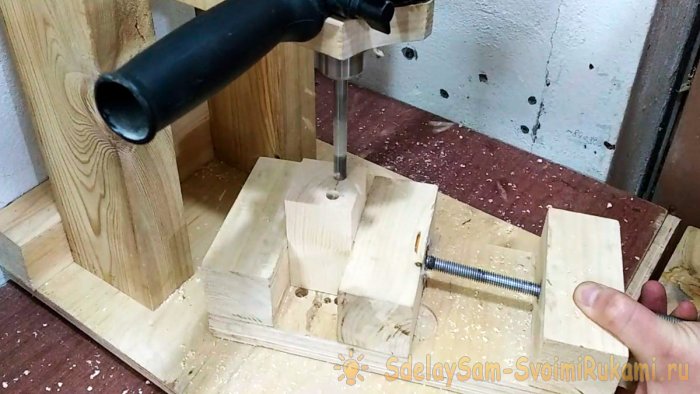

Сверлом на 10 выполняем сквозные отверстия.
Полезное приспособление из двух анкерных болтов

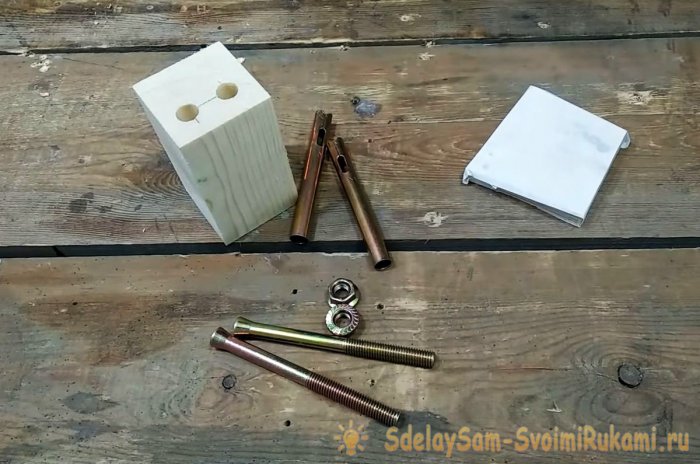

Разбираем анкерные болты, оставив только цангу (распорную гильзу) – остальные элементы нам не понадобятся.
Полезное приспособление из двух анкерных болтов

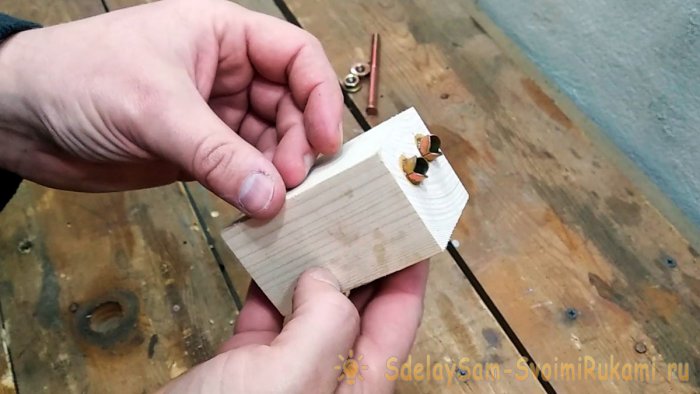

С помощью эпоксидного клея закрепляем гильзы в отверстиях деревянного бруска, при этом торцы цанг лучше оставить торчащими на 5 мм.
Полезное приспособление из двух анкерных болтов

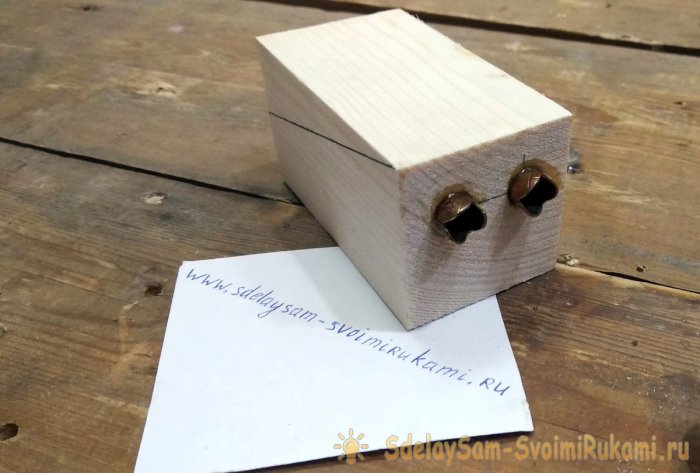

После высыхания клея на боковой стороне будущей поделки размечаем косую линию под углом 15 градусов. Если вы сделали деревянный брусок строго по данным ранее размерам, то можете просто отступить 23 мм от края, чтобы получился заданный угол.
Полезное приспособление из двух анкерных болтов

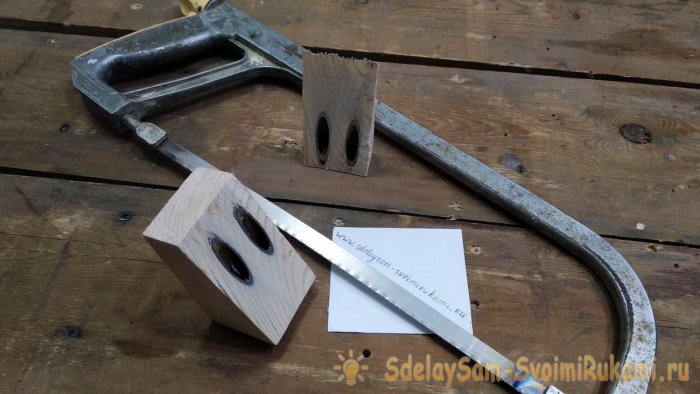

Ножовкой по металлу разрезаем на 2 части по размеченной линии.
Полезное приспособление из двух анкерных болтов

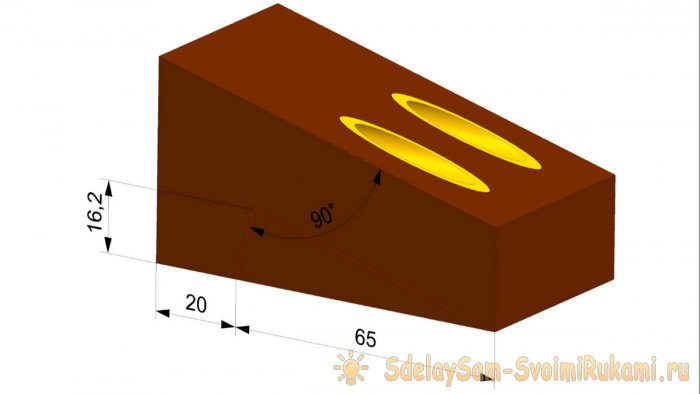

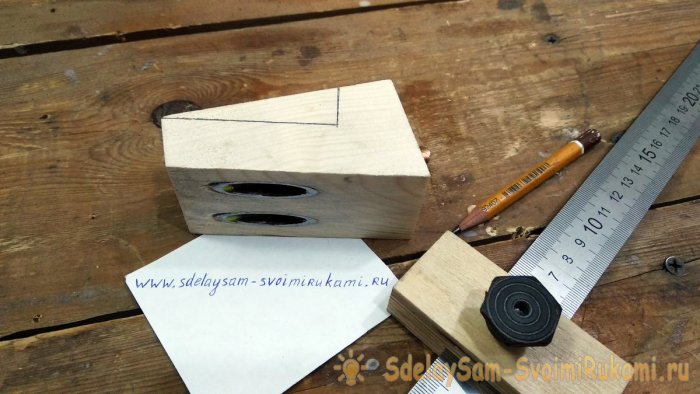

Опять размечаем прямоугольник как на представленном эскизе.
Полезное приспособление из двух анкерных болтов

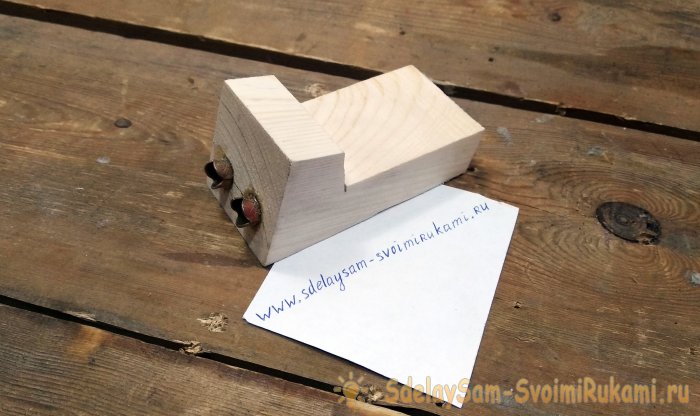

Должно выйти таким образом.
Полезное приспособление из двух анкерных болтов

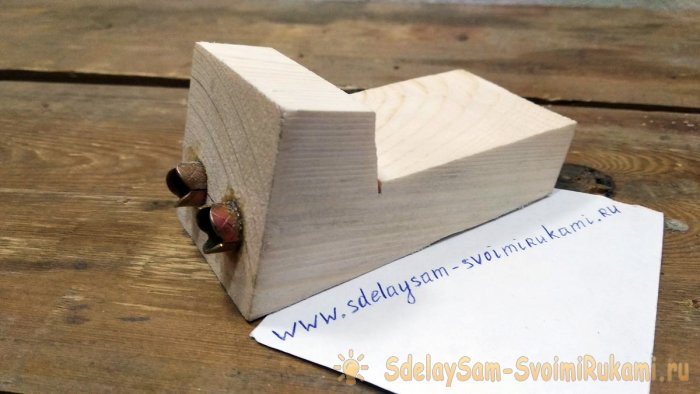

Отрезаем лишнее, используя ножовку (лучше по дереву, но можно использовать воспользоваться и ранее примененной ножовкой по металлу). В результате должно получится как на фото ниже.
Полезное приспособление из двух анкерных болтов

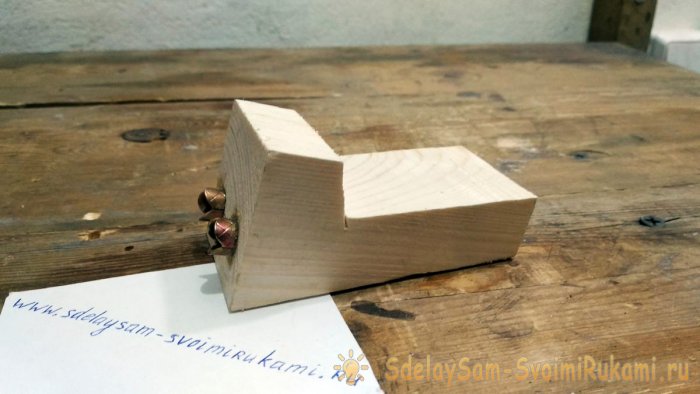

Всё! Получился кондуктор-аналог Kreg Jig, который используется для соединения деревянных деталей на косой шуруп.
Полезное приспособление из двух анкерных болтов

Смотрите видео


Как соединяются детали вы можете увидеть в видео:

В этом же видео вы сможете увидеть второй, более трудоемкий в изготовлении вариант изготовления кондуктора на косой шуруп, а также простой способ изготовления ступенчатого сверла из обычного сверла по металлу.
Покупной аналог «Kreg Jig Mini» стоит от 2000 рублей. Конечно, фирменное приспособление позволит точнее выполнить отверстия и комплектуется специальным ступенчатым сверлом. Но мне кажется, что это достойный вариант сэкономить, если вы не собираетесь использовать это приспособление в своей профессиональной деятельности. Чертежи самоделки вы можете скачать здесь.
