Шлифовально отрезная насадка для шуруповерта своими руками

Аккумуляторная угловая шлифмашина – инструмент довольно специфический, и приобретать его без конкретного объема работ (то есть в любительских целях) нецелесообразно. Тем не менее, при наличии обычного шуруповерта на аккумуляторах и старой болгарки, у которой сгорел двигатель, можно своими руками сделать такую функциональную насадку.

Что необходимо иметь под рукой


Чтобы выполнить все необходимые работы, нам потребуется следующий инструмент: тиски, дрель, болгарка, сварочный аппарат, плоскогубцы, и баллончик с эмалью.
Из материалов:
  • Верхняя часть от УШМ под круг диаметром 125 мм (2 шт.);
  • Полоса (около метра) и небольшой фрагмент листового металла (100 Х 200 мм);
  • Пара болтов длиной до 2,5 см с гайками.

Шлифовально отрезная насадка для шуруповерта своими руками

Ход проведения работ


Создаем новую передаточную ось привода. Первым делом необходимо адаптировать под наши задачи передаточный механизм от старой угловой шлифмашины, т. к. если оставить все как есть, диск будет вращаться очень медленно. Для этого полностью разбираем всю движущуюся часть старого инструмента и освобождаем приводные валы от подшипников и шестерней.
Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

После этого отрезной болгаркой укорачиваем ось (на которую устанавливался диск) со стороны шестерни, отступив от юбки привода порядка 8-10 мм. Такую же операцию проводим и с якорной осью, укорачивая сторону, противоположную посадочному месту шестерни.
Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Следующим делом необходимо выполнить центровку полученных полуосей. Для этого в центре дисковой оси высверливается углубление около 3 мм такого же диаметра, а тонкая ось при помощи шуруповерта и болгарки затачивается под конус. Затем сопрягаем обе половинки и фиксируем их в тисках. С помощью сварочного аппарата превращаем конструкцию в единое целое. На модернизированную таким образом ось надеваем подшипник и малую шестерню.
Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Подготовка корпуса


Берем вторую верхнюю часть от неработающей болгарки, вытаскиваем якорную ось (посадочное место следует заткнуть ветошью от попадания стружки) и срезаем все каркасные элементы (которыми узел крепился к основному корпусу инструмента) таким образом, чтобы у нас осталась лишь горловина внутренней части под подшипник приводной оси. После, при помощи точильного круга снимаем на оставшемся валу резьбу для фиксации диска, превращая ее в гладкий цилиндр.
Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Далее из металлической полосы делаем зажим по диаметру получившейся на новом корпусе горловины. Для большего удобства, привариваем гайку стяжного болта сваркой. Надеваем зажим и вставляем самодельную ось на место. Убедившись, что шестерни соприкасаются правильно, закручиваем болт до упора, надежно фиксируя подшипник вала.
Шлифовально отрезная насадка для шуруповерта своими руками

Уже сейчас можно убедиться в работоспособности нашего нового инструмента, вставив его в патрон шуруповерта. Проводить испытание необходимо максимально аккуратно, чтобы не получить травму! При тестировании становится понятным, что мы будем делать на следующем этапе.
Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Создание фиксатора насадки и защитного кожуха


При помощи полосы делаем схожий с предыдущим зажим, но уже на корпус шуруповерта (участок, идущий сразу за вращающимся патроном). Единственное отличие – к болту привариваем самодельную крестовину барашкового типа для удобного и быстрого фиксирования насадки.
Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

После этого привариваем отрезок полосы к зажиму горловины и устанавливаем всю конструкцию в шуруповерт. Выставив правильное положение привода для удобной работы, отмечаем маркером на фиксаторе место сопряжения.
Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Снова снимаем всю конструкцию, зажимаем в тисках и при помощи сварочного аппарата соединяем планку с основным зажимом.
Шлифовально отрезная насадка для шуруповерта своими руками

Инструментом теперь можно пользоваться, однако не хватает защитного кожуха для безопасной работы. Его делаем также из полосы, которую изгибаем по форме стандартного и привариваем к листу металла. Все ненужное удаляем, выравнивая края при помощи болгарки.
Шлифовально отрезная насадка для шуруповерта своими руками

Делаем выемку по центру щитка, так, чтобы горловина не мешала установке защиты, и крепим ее уголком из той же полосы при помощи сварки в нужном месте. Окончательным этапом будет покраска из аэрозольного баллончика.
Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Меры безопасности


При выполнении работ по изготовлению данной насадки необходимо соблюдать правила безопасности при работе со сварочным аппаратом, болгаркой и шуруповертом. Также при обработке металла не следует забывать пользоваться очками для защиты глаз.

Итоги работы

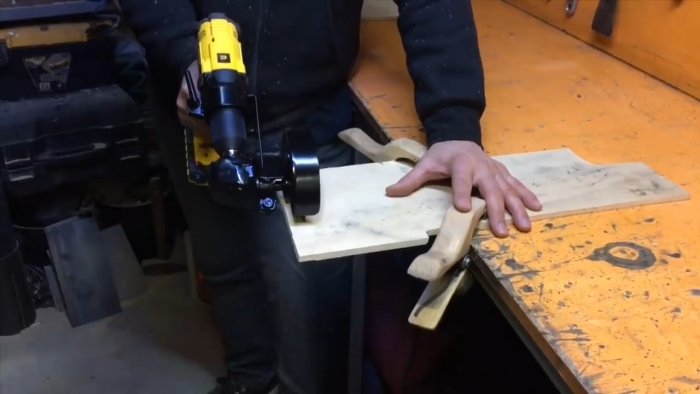

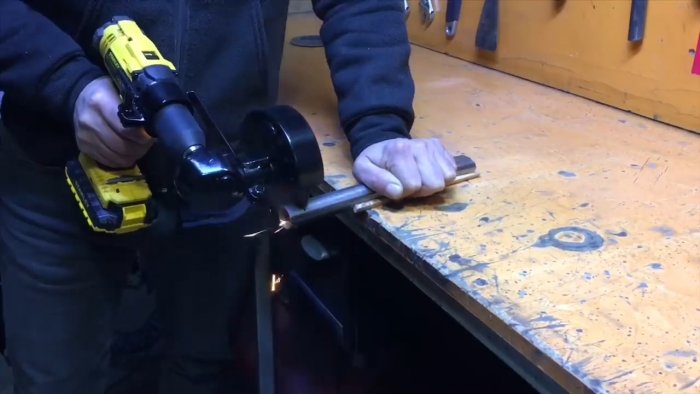

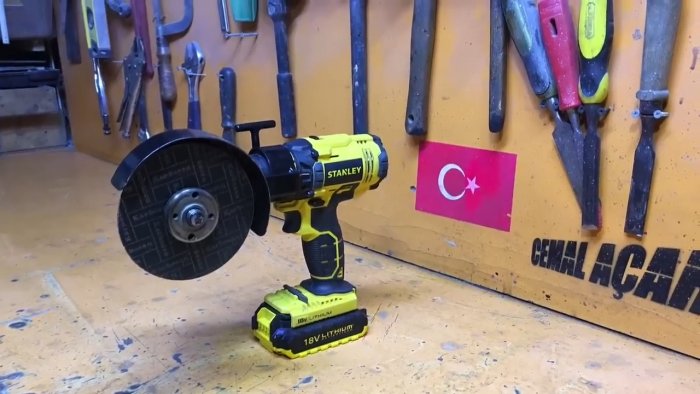

При помощи этой насадки, одеваемой на шуруповерт в считанные секунды, можно резать металл, дерево (отлично подойдет для ухода за садом) и выполнять шлифовальные работы ничуть не хуже заводского инструмента.
Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками

Шлифовально отрезная насадка для шуруповерта своими руками
