Главная » Компьютерные самоделки » Самостоятельная чистка ноутбука от пыли
Обязательно и неизбежно наступает время, когда Вы начинаете понимать, что Ваш «член семьи» - ноутбук (нетбук) стал через чур шумным и непривычно горячим. Да и вообще – как-то «неправильно» стал исполнять свои обязанности.
Конечно, можно сразу обратиться в Сервисный центр. Но, как правило, это слишком дорого. А иногда и долго. Часто «сервисы» специально задерживают исполнение заказа, с целью «усугубить ситуацию» и взять побольше денег, с некомпетентного в вопросах обслуживания компьютера, клиента.
А что, если самому попробовать? Не Боги горшки обжигают! Да и не только в деньгах дело, а в том, что Вы запросто сможете, сидя с друзьями в баньке, например, как бы невзначай сказать: «Вчера весь день с компом проковырялся. Отремонтировал… обращайтесь, если что…»
И собственное самолюбие тешит, да и в глазах окружающих – возвышает. Ну, вперёд!

Нам потребуются:


Самостоятельная чистка ноутбука от пыли

  • Тонкие крестовые отвертки (желательно хорошо намагниченные).
  • Плоская отвертка.
  • Пинцет.
  • Ватные диски и небольшая кисточка.
  • Термопаста (кулерная паста). Продается в любом магазине радиотоваров.

Разборка ноутбука


В первую очередь снимаем аккумулятор.
Самостоятельная чистка ноутбука от пыли

Теперь, очень внимательно осматривая нижнюю часть корпуса, ищем крепёжные винты.
Самостоятельная чистка ноутбука от пыли

Они могут быть, как явно видимые, так и скрытые под заглушками (стрелки).
Самостоятельная чистка ноутбука от пыли

Удалив крышку отсека с жестким диском, извлекаем сам диск, предварительно отсоединив коннектор. Убираем его в сторону.
Самостоятельная чистка ноутбука от пыли

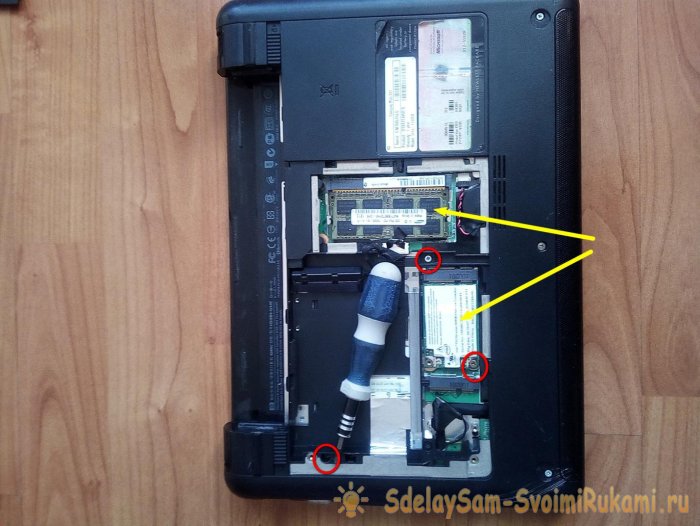

Ищем винты, которые могут оказаться под жестким диском, а также извлекаем модули Оперативной памяти, вай-фай и блютуз (желтые стрелки).
Самостоятельная чистка ноутбука от пыли

Переходим к клавиатуре.
Самостоятельная чистка ноутбука от пыли

По ближней к монитору кромке клавиатуры, плоской отверткой, осторожно, нажимаем на защелки, одновременно стараясь слегка приподнимать всю «клаву».
Уф-ф! Вышла… НЕ переусердствуйте! Клавиатура соединена шлейфом с корпусом. Его отсоединяем, поддев с боков плоской отверткой.
Самостоятельная чистка ноутбука от пыли

Самостоятельная чистка ноутбука от пыли

Самостоятельная чистка ноутбука от пыли

И в сторону. Отворачиваем винты, спрятанные под клавиатурой.
Самостоятельная чистка ноутбука от пыли

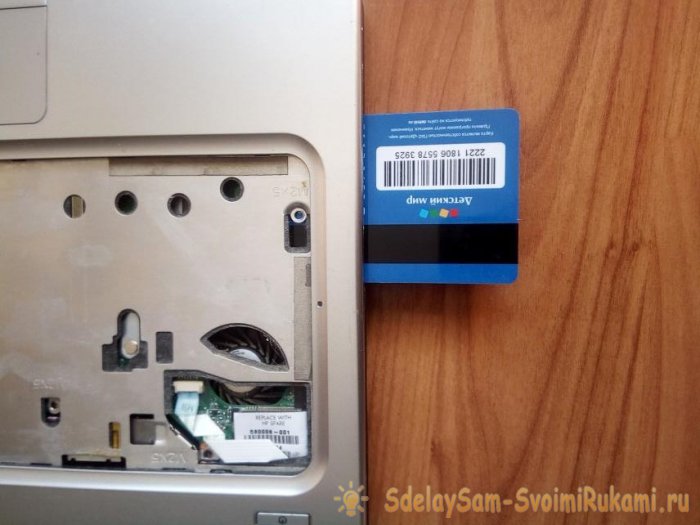

И просунув какой-либо плоский предмет, в данном случае – дисконтная пластиковая карта, располовиниваем корпус. Обычно под крышкой есть несколько шлейфов. Осторожно!
Самостоятельная чистка ноутбука от пыли

Самостоятельная чистка ноутбука от пыли

Самостоятельная чистка ноутбука от пыли

Аккуратно отсоединяем от МАТЕРИНСКОЙ платы все шлейфы и коннекторы(стрелки)
И вот перед нами «внутренние органы» нашего друга-ноутбука.
Самостоятельная чистка ноутбука от пыли

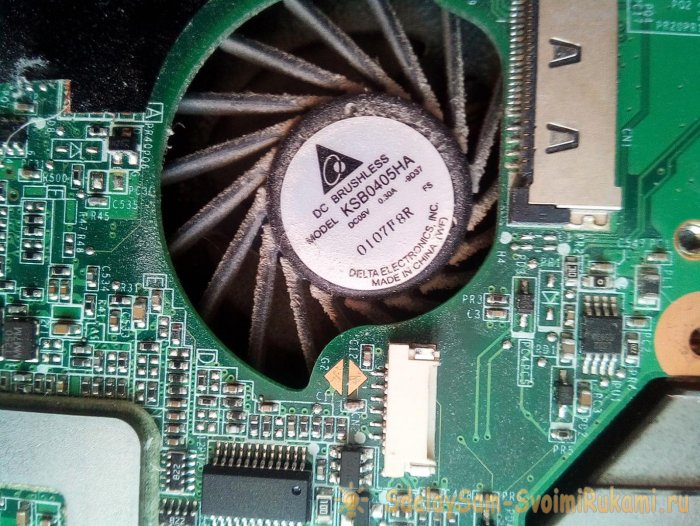

Пыли в нем, как в пылесосе.
Самостоятельная чистка ноутбука от пыли

Ищем и отворачиваем винты, крепящие материнку к корпусу и извлекаем её.
Самостоятельная чистка ноутбука от пыли

Предварительно отсоединив ВСЕ провода и шлейфы. Снимаем кулер.
Самостоятельная чистка ноутбука от пыли

Самостоятельная чистка ноутбука от пыли

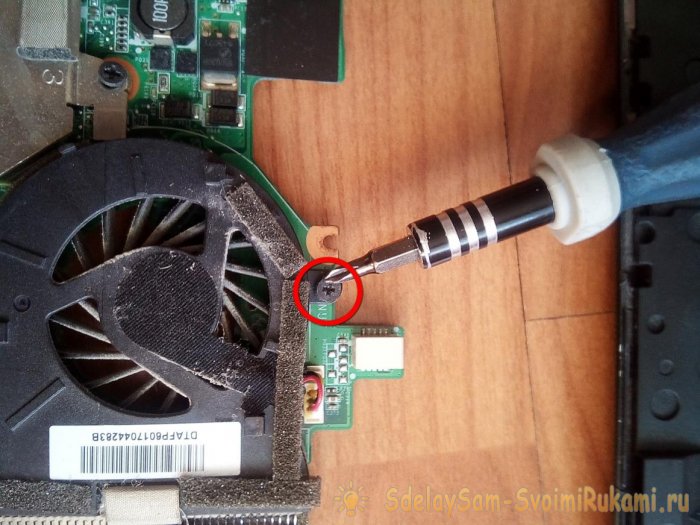

И вывернув винты крепления теплоотводящей системы, осторожно, СТРОГО ВВЕРХ, удаляем её.
Самостоятельная чистка ноутбука от пыли

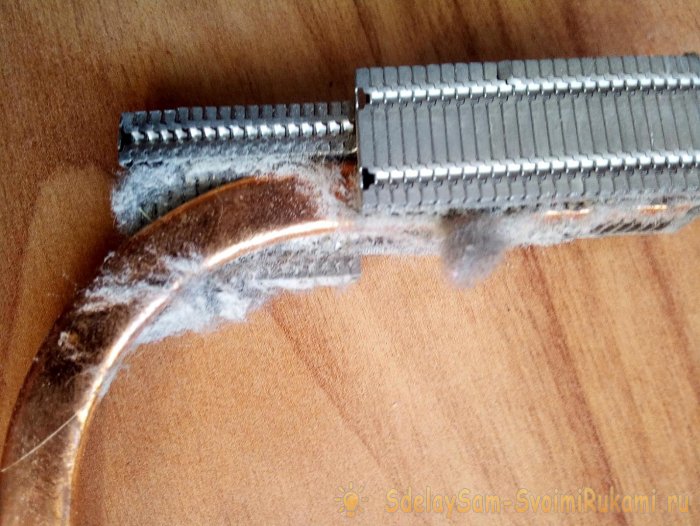

ВОТ!!! Вот она, причина воя вентилятора кулера и сильного нагрева ноутбука!!! Напоминает свалянную шерсть, которая не позволяла беспрепятственно обдувать радиатор теплоотвода. Удаляем кисточкой, продуваем силой лёгких, либо воспользуемся пылесосом. Не забываем, так же почистить вентилятор кулера.
Самостоятельная чистка ноутбука от пыли

И остаётся совсем немного. Нанести термопасту на главный процессор и процессор видеокарты. Что, собственно и делаем. Пальцем, разравниваем нанесенное, очень небольшое количество термопасты, чтобы получился относительно ровный слой, толщиной 0,5 мм.
Самостоятельная чистка ноутбука от пыли

Самостоятельная чистка ноутбука от пыли

Если не удастся нанести пасту равномерно и сразу, ничего страшного. Удаляете её диском, следя, чтобы не осталось от него ворсинок на площадке процессора и наносите снова. Пока не получится. Вот сейчас будет ответственный момент – установка теплоотводящей системы на своё место. Весь смысл заключается в ОДНОМОМЕНТНОЙ установке. Без смещений. Особо сложного ничего нет, поскольку там есть направляющие. Но это когда ставишь не в первый раз. А если даже не получилось, и всё съехало немного в сторону – не беда.
Начинаем всё заново с момента нанесения пасты. Но вот, все детали на месте и теплоотвод и кулер, начинаем процесс сборки ноутбука.
Ставим на своё место Материнскую плату, не забывая подключить все шлейфы и разъёмы. Благо, они сделаны так, что перепутать ничего не возможно. Главное – ничего не забыть подключить. Закручиваем ВСЕ винты на свои места. Опять же, всё сделано так, что в другое место ни один винтик не подойдет. Ставим верхнюю крышку корпуса и сдавливаем обе половинки пальцами, до характерных щелчков. По всему периметру корпуса.
Самостоятельная чистка ноутбука от пыли

Самостоятельная чистка ноутбука от пыли

Ставим на своё место клавиатуру, не забывая закрутить винты, находящиеся под ней и соединить шлейф «клавы» с «материнкой».
Самостоятельная чистка ноутбука от пыли

Самостоятельная чистка ноутбука от пыли

Потом, водружаем на свои места планки Оперативки, вай-фая и Жесткий диск. Последними штрихами будут оставшиеся незакрученные винтики и аккумулятор.
Самостоятельная чистка ноутбука от пыли

Включаем ноут… И… УРА! Всё работает. А кулер-то на сколько тише стал. Ведь МОЖЕМ, когда ЗАХОТИМ! И Время незаметно пролетело и Знания с Умениями обогатились.

Постскриптум


Так, или с небольшими отличиями, разбираются ВСЕ ноутбуки (нетбуки). В более свежих моделях, аккумулятор спрятан внутри корпуса, что в принципе, ничего для нас не меняет. На ноутах более ранних лет, стоят CD/DVD- проигрыватели, которые снимаются при откручивании одного винта под крышкой отсека Жесткого диска. Всё достаточно несложно. И интересно. Главное – ВНИМАНИЕ и ЖЕЛАНИЕ. Удачи!
