Яркий автономный светильник своими руками

Внезапно вышедший из строя внешний аккумулятор – не повод для расстройства, особенно, если повреждена всего лишь его микросхема. Конечно, это самая главная деталь в данном устройстве, но если не повреждены аккумуляторы (во многих таких устройствах зачастую используются аккумуляторы 18650) им всегда можно найти применение. Мой внешний аккумулятор имел шесть литий-ионных элементов. Каждый по 4.2 вольта и ёмкостью 6800 mAh.
Яркий автономный светильник своими руками

По крайней мере, так было заявлено на этикетке. Не имея прибора для измерения, я отвёз их знакомому, проверить. Замеры показали ёмкость в 4300 mAh, что тоже очень даже неплохо. Насчёт напряжения этикетка не соврала – 4.2 вольта. Заодно попросил выявить поломку самого устройства. Убедившись, что причина в микросхеме, а аккумуляторы не повреждены и не испорчены, я довольно быстро нашёл им применение. Решил сделать настенный, независимый от розетки, светильник (благо, ёмкость аккумуляторов позволяет ему работать в таких условиях). Соединив три аккумулятора последовательно и получив 12.6 вольта на выходе, я ради интереса подключил к ним 12-ти вольтовую светодиодную лампочку от старой люстры. Эффект довольно впечатляющий – в первые секунды меня ослепило. Свет невероятно яркий. По крайней мере в люстре было не так ярко. Сама лампочка, почему-то почти не нагревается, что довольно странно при такой светоотдаче. Странно, потому что я знаю, что светодиоды тоже имеют свойство нагреваться, при большой яркости свечения. Взять хотя бы вспышку в телефоне, если её использовать как фонарик… Но этот внезапно открывшийся плюс, натолкнул меня на мысль о таком светильнике – работает долго, нагревается мало, я светится ярко! Приступим к сборке.

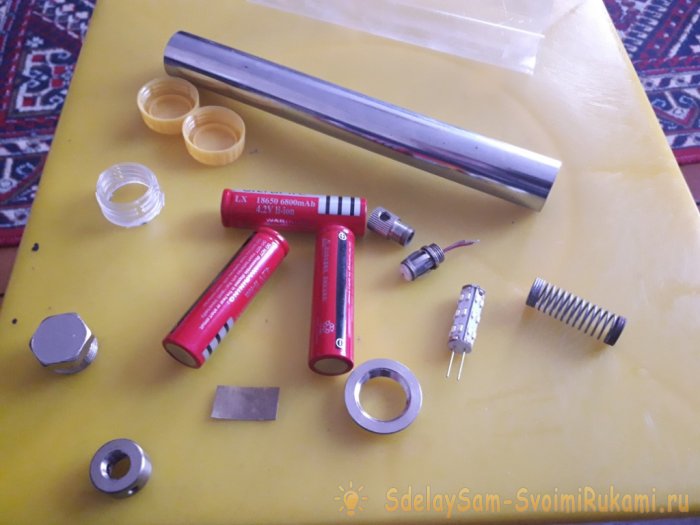

Понадобится


  • Отрезок металлической трубы, диаметром 30 мм и длиной 210 мм.
  • Три аккумулятора 18650, напряжением 4.2в. (можно применить и четыре аккумулятора на 3.7в. Но тогда придётся удлинить трубку-корпус на соответствующее расстояние)
  • 12-ти вольтовая светодиодная лампочка и патрончик к ней.
  • Внутренние и наружные полые резьбы М10х1,5 (такие применяются в люстрах, бра, настольных лампах и других электроприборах).
  • Контргайка на 15 мм.
  • Заглушка с наружной резьбой на 15 мм.
  • Резьба от пластиковой бутылки.
  • Две крышки от пластиковой бутылки.
  • Сам пластик от бутылки (ровный, площадью 200×150 мм).
  • Пружинка.
  • Оловянно-свинцовый припой и флюс.
  • Тонкий провод от наушников.
  • Термоусадочная трубка на 3 мм.
  • Проволока алюминиевая сечением 2-3 мм.
  • Секундный клей.

Яркий автономный светильник своими руками

Инструмент:
  • Шлифмашинка.
  • Ножницы.
  • Канцелярский нож.
  • Наждачная бумага.
  • Круглый надфиль.
  • Дрель.

Изготовление светильника

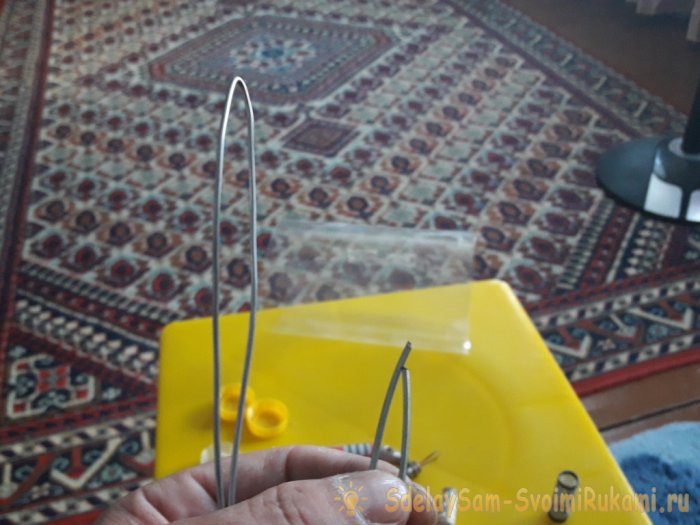

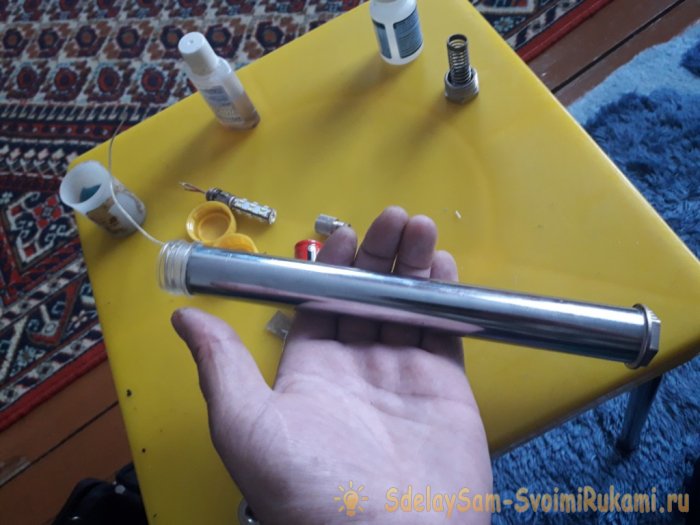

Сначала подготовим корпус светильника. Он будет из металлической трубы. После того, как мы отрезали необходимый кусок, обработаем края наждачкой и круглым надфилем, чтобы при работе не пораниться об заусеницы. Теперь, при помощи стяжки из алюминиевой проволоки и спиц, прижимаем контргайку к одному из концов трубы.
Яркий автономный светильник своими руками

Обрабатываем флюсом и кладём сверху, поближе к стыку, кусочек оловянно-свинцового припоя. Нагреваем эту конструкцию на газовой плите.
Яркий автономный светильник своими руками

Аккуратно, чтоб не упал припой. При достижении необходимой температуры, расплавленный припой сам расползётся по всему стыку. Теперь остужаем это всё. Убираем стяжку. Получилась вот такая заготовка:
Яркий автономный светильник своими руками

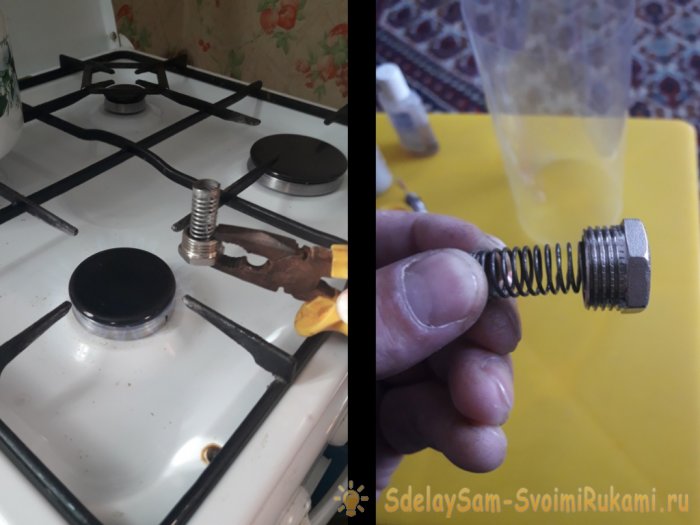

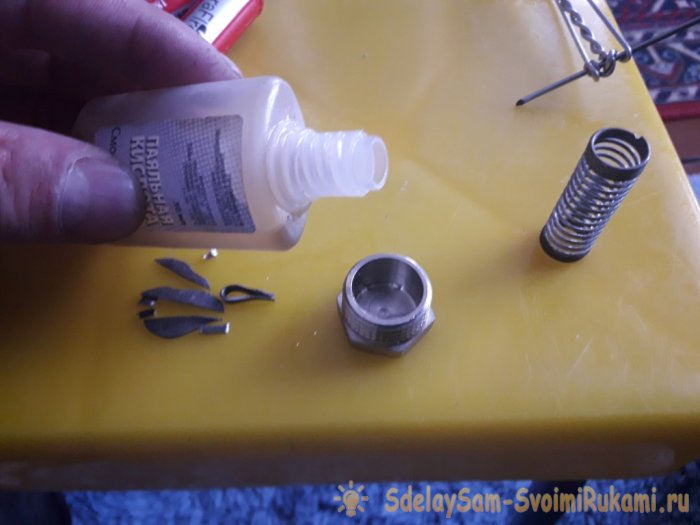

Обрезаем шлифмашинкой поля от заглушки, чтоб она была вровень с корпусом. Хотя, можно и оставить, если лень возиться. Просто если в дальнейшем светильник будет вставляться в кронштейн на стене, эти поля могут мешать. Теперь займёмся нижней крышкой. Берём заглушку на 15 мм, капаем внутрь флюс, ставим туда же пружину, кладём припой и повторяем процедуру с нагреванием.
Яркий автономный светильник своими руками

Яркий автономный светильник своими руками

Получилась нижняя крышка светильника, через которую будем вставлять элементы питания. А сейчас верхняя крышка. Вырезанный из бутылки пластик сворачиваем трубочкой и вставляем его в приготовленную резьбу от этой же бутылки. Пластиковая трубка эта, помимо изоляционной функции, будет ещё служить в качестве наполнителя, чтобы аккумуляторы не болтались и не гремели внутри корпуса при подвижном использовании светильника. Припаиваем к краю корпуса изнутри небольшой проводок (для минуса, который будет на массе).
Яркий автономный светильник своими руками

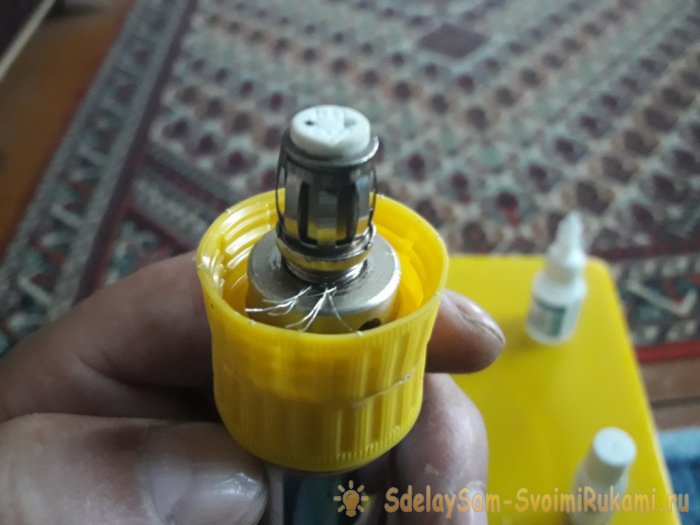

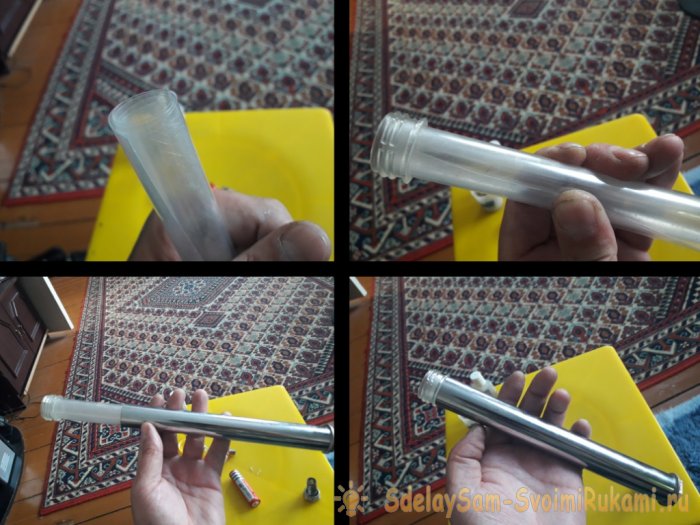

Пропускаем этот проводок между резьбой и пластиковой трубкой и вставляем эту трубку в корпус.
Яркий автономный светильник своими руками

Яркий автономный светильник своими руками

Капаем немного секундного клея, для верности, на все стыки пластика. Получается вот такой корпус с резьбой:
Яркий автономный светильник своими руками

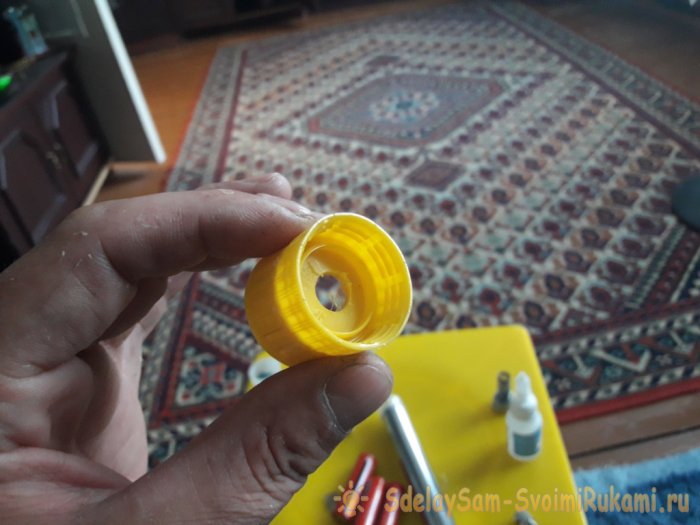

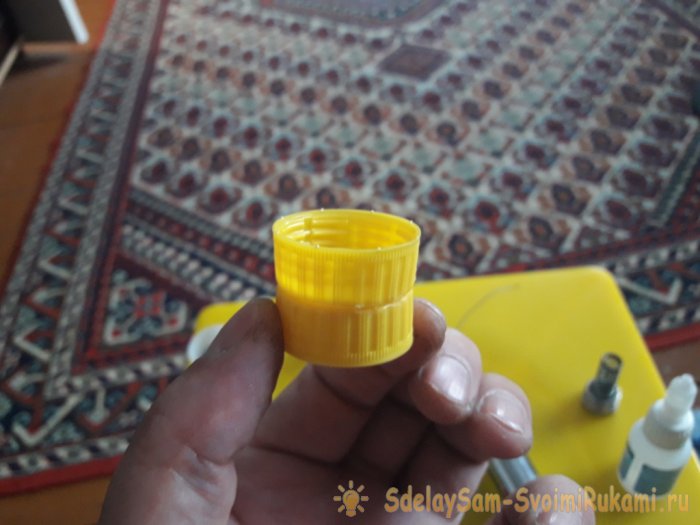

Далее, две приготовленные крышки от бутылок склеиваем между собой донышками и сверлим в них по середине отверстие на 10 мм.
Яркий автономный светильник своими руками

Яркий автономный светильник своими руками

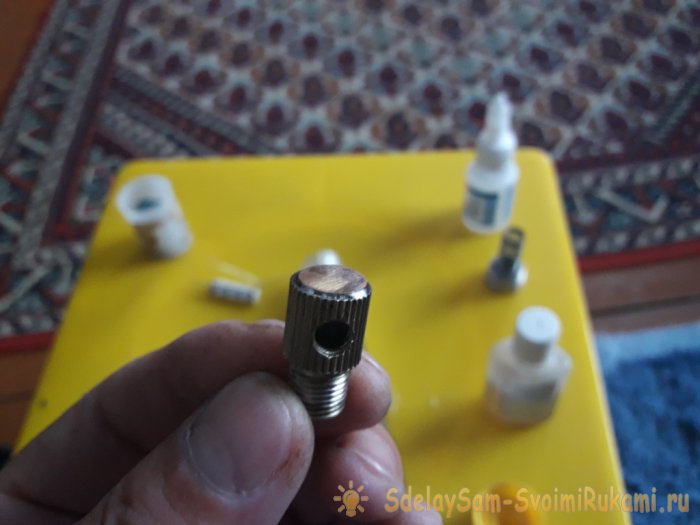

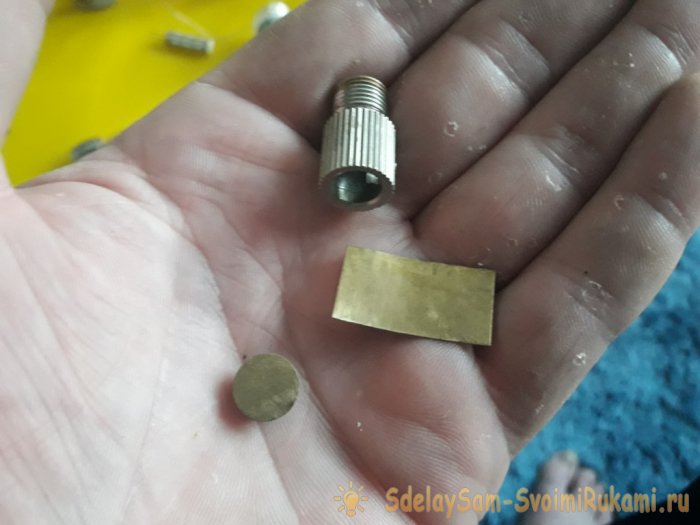

Теперь берём полую резьбу от люстры и, вырезав из латуни или меди заглушку, припаиваем заглушку к резьбе. Это будет плюсовой контакт. Сверлим в этой резьбе отверстие на 3 мм для минусового провода, который мы припаяли к массе.
Яркий автономный светильник своими руками

Яркий автономный светильник своими руками

Вставляем эту резьбу в отверстие склеенных крышек и наворачиваем с другой стороны толстую шайбу со внутренней резьбой.
Яркий автономный светильник своими руками

Яркий автономный светильник своими руками

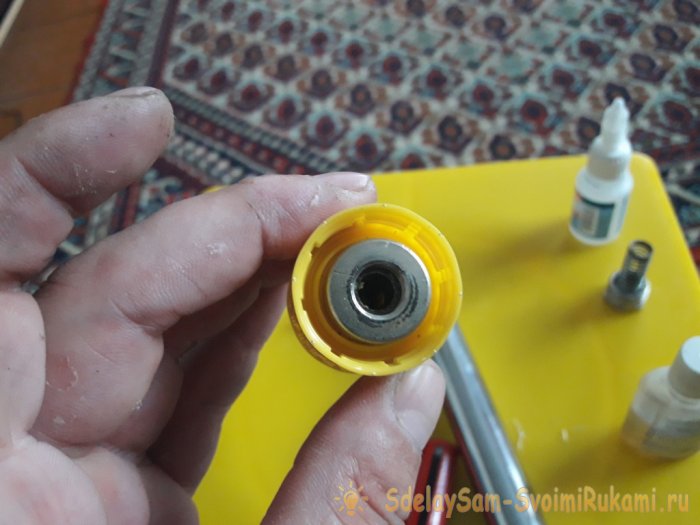

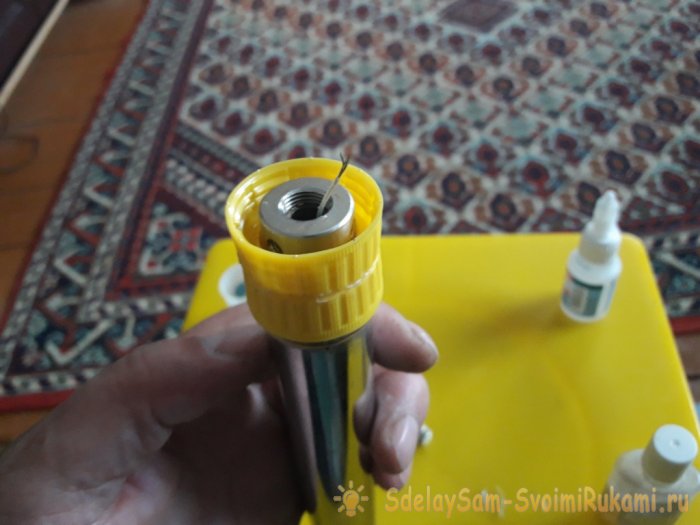

Пропускаем минусовой провод от массы в получившееся сквозное отверстие в резьбах и накручиваем всю эту конструкцию на корпус.
Яркий автономный светильник своими руками

Теперь, припаиваем минус к любому из контактов патрона, изолируем его.
Яркий автономный светильник своими руками

Второй контакт у патрона зачищаем и, прижав его к резьбе патрона, вкручиваем патрон в резьбу толстой шайбы.
Яркий автономный светильник своими руками

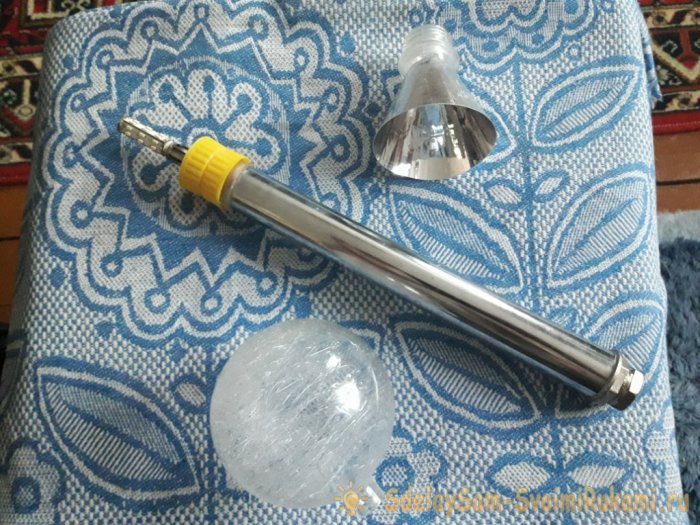

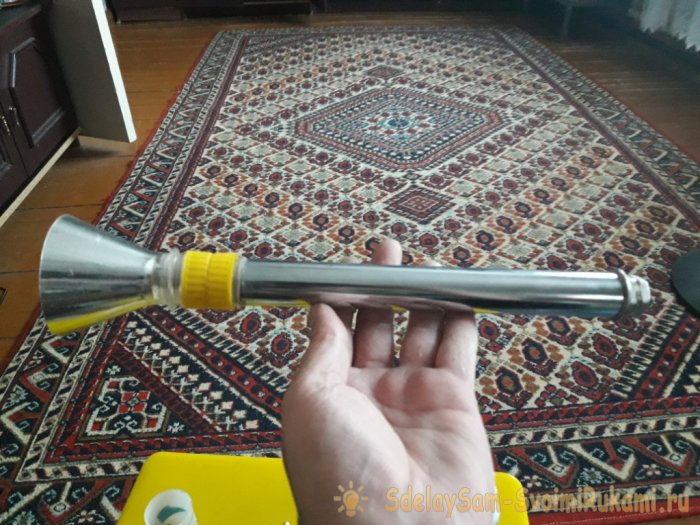

Удаляем торчащие остатки провода. Таким образом мы получили внешний металлический корпус – это минус, а внутренняя сборка из резьб – это плюс. Роль выключателя будет играть нижняя крышка, путём её поворота в ту, или иную сторону. Укорачиваем пружину до необходимой длины, позволяющей получить замкнутую цепь при полном закручивании крышки, и разрыв цепи при незначительном ослаблении крышки. Вставляем аккумуляторы и пользуемся. Если имеются подходящие небольшие плафончики – можно использовать. Кстати; этот светильник легко приспособить и под фонарик. Достаточно срезать с любой пластиковой бутылки верхнюю часть вместе с резьбой, обклеить её изнутри блестящей самоклеящейся плёнкой (ну, или фольгой, на крайний случай!) и навернуть получившийся светоотражатель на внутреннюю резьбу корпуса, оставшуюся на склеенных крышках.
Яркий автономный светильник своими руками

Яркий автономный светильник своими руками

Светильник получился хороший. Мощный. Как можно заметить на видео, он отлично светит даже при естественном, дневном освещении. Его можно брать с собой на отдых на природе с ночёвкой. У меня остались ещё три аккумулятора, которые я держу заряженными. Заряжаются они довольно быстро – 3-4 часа, а работать могут более 7 часов. Да и купить такие не проблема, если что…
Ну а в кронштейн, для крепления к стене, можно сделать из отрезка трубы, чуть большего диаметра, чем корпус светильника.
Яркий автономный светильник своими руками

Смотрите видео


Полную работу фонаря смотри в этом видео.
