Механический преобразователь 12 - 220 В

Всем привет! Речь пойдет о том, как сделать полностью механический преобразователь с 12 В постоянного до 220 В переменного напряжения. Мощность преобразователя 50 Вт, форма выходного сигнала - чистый синус. Фактически вся установка состоит из электродвигателя и мини генератора.

Понадобится



Изготовление преобразователя своими руками

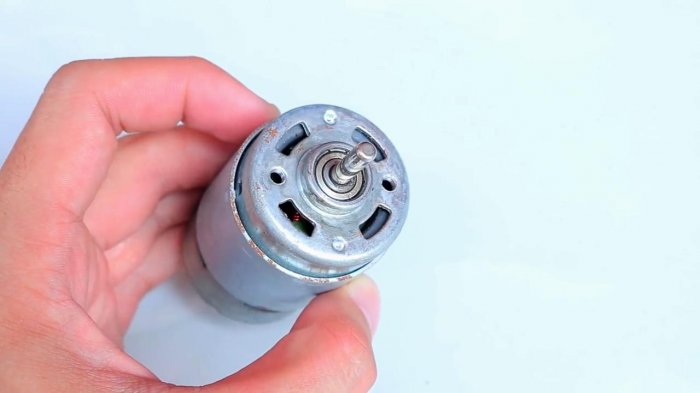

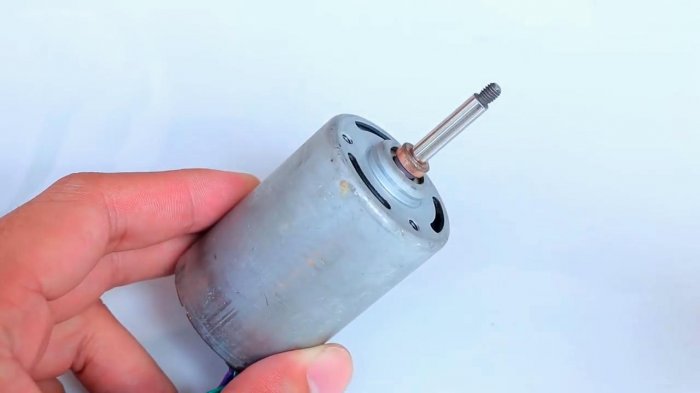

Берем двигатель 775 серии. Он имеет питание 12 В и потребляет до 7,5 А
Механический преобразователь 12 - 220 В

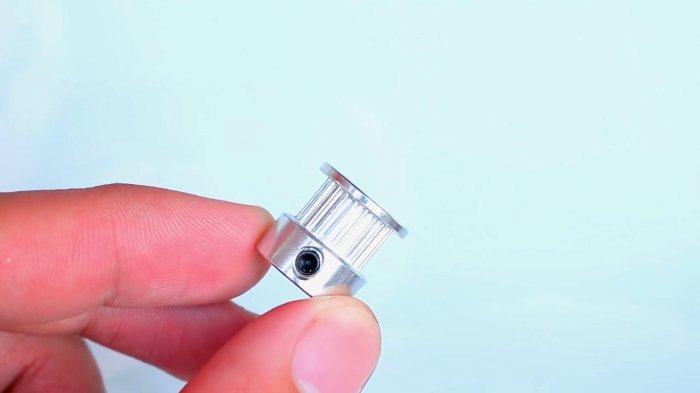

Берем шкив.
Механический преобразователь 12 - 220 В

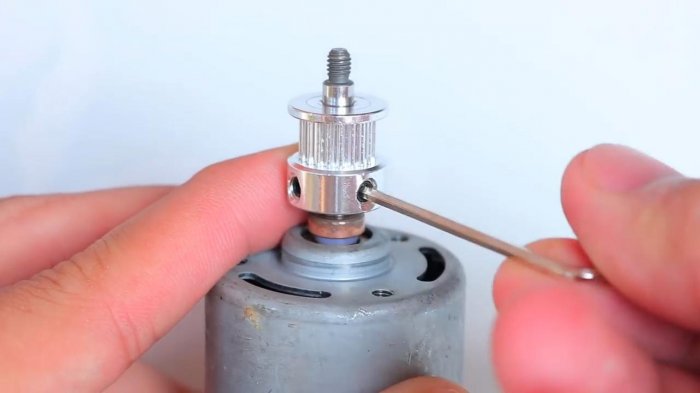

Одеваем шкив на двигатель и затягиваем специализированным ключом, идущим в комплекте.
Механический преобразователь 12 - 220 В

Одеваем шкив на мини электрогенератор.
Механический преобразователь 12 - 220 В

Механический преобразователь 12 - 220 В

В качестве основания преобразователя будет использоваться деревянная дощечка.
Механический преобразователь 12 - 220 В

Располагаем на ней двигатель и генератор параллельно друг другу.
Механический преобразователь 12 - 220 В

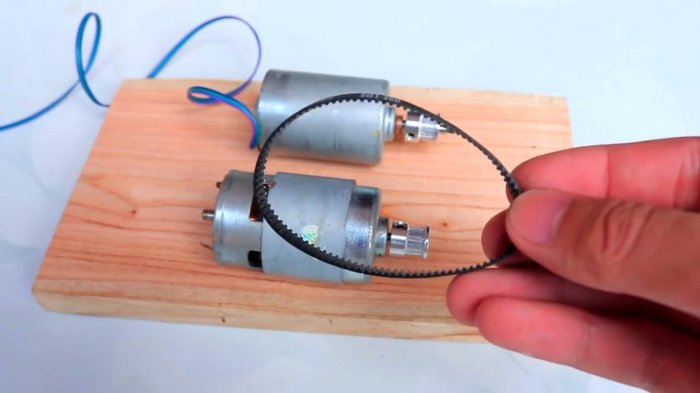

Одеваем ремень и замечаем расстояние, которое нужно соблюсти между генератором и мотором, чтобы ремень был натянут.
Механический преобразователь 12 - 220 В

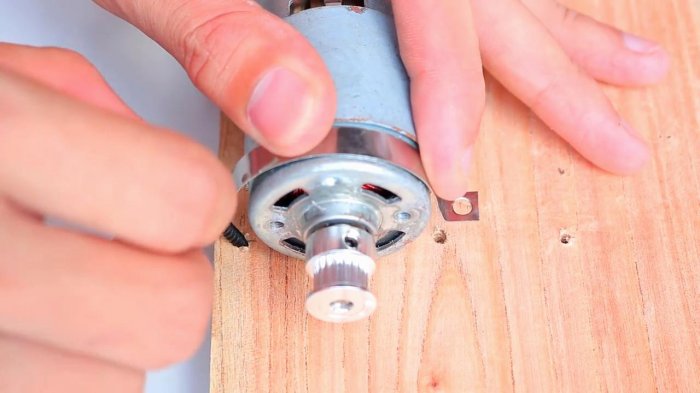

Металлическими скобами фиксируем двигатель. Предварительно в доске были сделаны отверстия под саморезы.
Механический преобразователь 12 - 220 В

Фиксируем генератор и одеваем ремень на шкивы.
Механический преобразователь 12 - 220 В

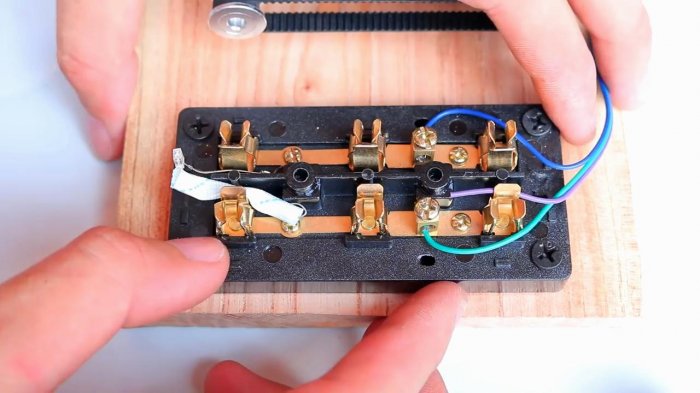

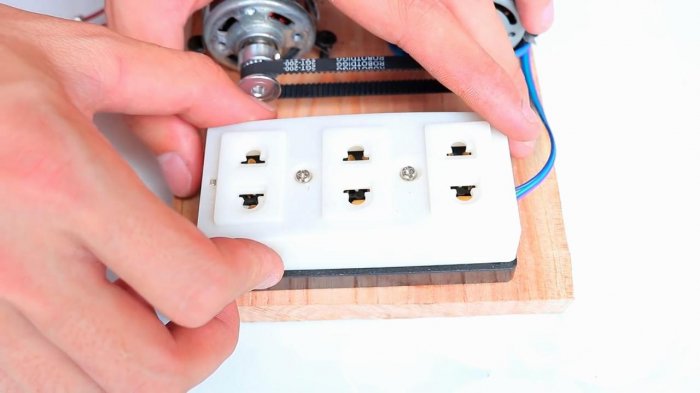

Прикручиваем розетку. Из генератора выходит три провода. К колодке подключаем любые два, один будет не задействован.
Механический преобразователь 12 - 220 В

Механический преобразователь 12 - 220 В

Устанавливаем аккумуляторную батарею.
Механический преобразователь 12 - 220 В

Подключаем к двигателю через выключатель.
Механический преобразователь 12 - 220 В

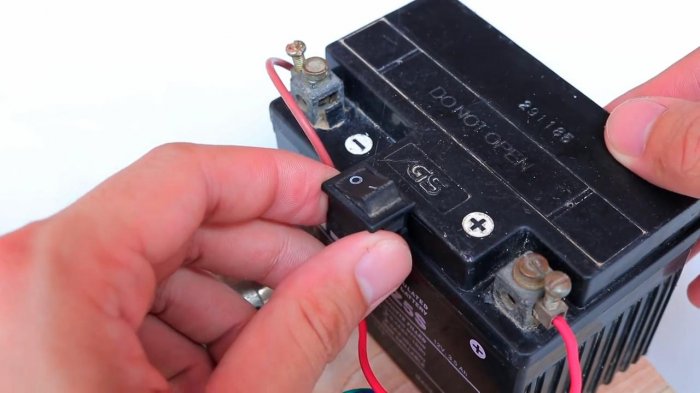

Сам выключатель приклеим к батарее горячим клеем.
Механический преобразователь 12 - 220 В

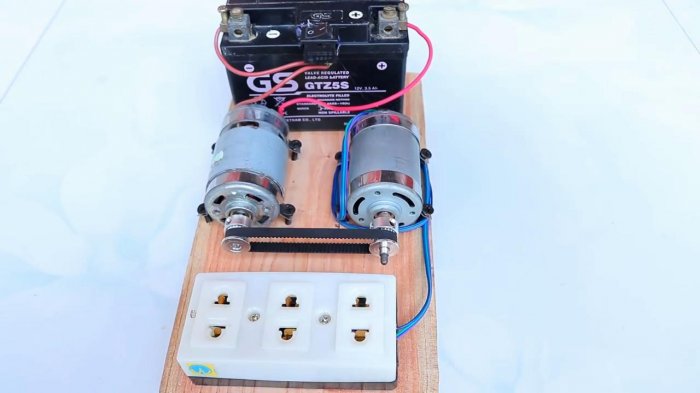

Вид готового преобразователя напряжения.
Механический преобразователь 12 - 220 В

Испытания


Включаем устройство. Слышен шум работы мотора.

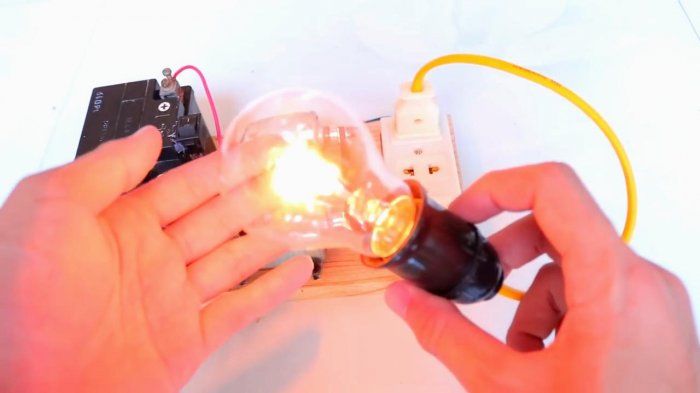

Хоть бесщеточный генератор выдает общую мощность 50 Вт, этого хватает чтобы зажечь лампу 40 Вт одной фазой.
Механический преобразователь 12 - 220 В

Со светодиодной лампой справляется на раз-два.
Механический преобразователь 12 - 220 В

Заряжать телефон возможно без труда.
Механический преобразователь 12 - 220 В

Большим плюсом данной конструкции является то, что преобразователь выдает трехфазное напряжение частотой примерно 50 Гц с абсолютно чистым синусом. Возномно это вам где-нибудь может пригодится.

Смотрите видео


Работу преобразователя смотрите в видеоролике.
Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (20)
  1. ralexsandr
    #1 ralexsandr Гости 24 июня 2018 13:33
    3
    смысл во всем этом какой?
    1. anvar aminov
      #2 anvar aminov Посетители 2 июля 2018 14:23
      0
      для детского познавательного досуга.....или игрушка пенсионера электрика
  2. Вячеслав
    #3 Вячеслав Гости 24 июня 2018 13:34
    8
    еще надо поставить преобразователь на 12 вольт, тогда и аккумулятор будет заряжаться
  3. 220вольт
    #4 220вольт Гости 24 июня 2018 14:03
    2
    Я вот собрал и доволен, один из самых надежных преобразователей на полкиловата!
  4. T00L
    #5 T00L Гости 24 июня 2018 15:39
    0
    такое взаиморасположение генератора и двигателя вообще-то называется параллельным
  5. Тульский Токарев
    #6 Тульский Токарев Гости 24 июня 2018 16:21
    1
    Для кружка Юный Техник-самое ОНО !!Наглядный РАБОЧИЙ макет пример.Так что АВТОРУ +++ 100500 blush
    1. anvar aminov
      #7 anvar aminov Посетители 2 июля 2018 14:11
      0
      совершенно верно.....очень подойдет детишкам для общего кругозора в кружках юного творчества,там им будет интересно и наглядно
  6. Гость Андрей
    #8 Гость Андрей Гости 24 июня 2018 19:35
    0
    Плохой КПД. Движки можно прямым соединением
    И всё равно плохой КПД.
    1. Тульский Токарев
      #9 Тульский Токарев Гости 25 июня 2018 23:07
      0
      Ременная передача- очень ГРАМОТНО -на случай всяких ВАРИАЦИЙ- разная ПАРА- движок-генератор , или...
      Это весьма распространенная модель , и даже на производстве подобная СХЕМА работает. И применяется. Несмотря на низкий КПД- около 60-65 %
  7. Гость alex
    #10 Гость alex Гости 24 июня 2018 20:15
    0
    интересно какой кпд
    1. Брат Анон
      #11 Брат Анон Гости 27 июня 2018 08:41
      2
      КПД совсем невыскоий. У мелких движков КПД не превышает 70%. Тут их ДВА. Плюс потери на ременную передачу 3-5% (если хорошо натянут и свежий, а если слабо и растянутый -- то все 10-15%). Также стоит учитывать теорему мощностей. Лучший результат, когда мощность генератора совпадает с мощностью потребителя и уровень нагрузки генератора -- 50% (поэтому реальные турбины всегда загружены на 30-40%). Судя по размеру движка -- один товарищ в комментах -- откровенно свистанул про 500 Вт. В лучшем случае 15-20 Вт.
      1. Тульский Токарев
        #12 Тульский Токарев Гости 27 июня 2018 15:53
        0
        Брат Анон- smile ну что ж ты докопался до АВТОРа7 нормальная у него идея . ну правда не очень КПД Я САМ- ВАМОДЕЛКИН . -и мне хочется радостью поделиться . Я ж НЕ изобрел Атомную Станцию ..... Или .. ?? что ?
  8. Mikhail Karpenko
    #13 Mikhail Karpenko Гости 25 июня 2018 09:34
    1
    этот принцип весьма широко используется, когда нужно "развязаться" от сетевых помех и наводок
  9. Гость Виктор
    #14 Гость Виктор Гости 25 июня 2018 09:53
    4
    Судя по тому, что человек держит лампочку рукой, мощность малая.
    Только вот смысл в устройстве не понятен. Проще телефон заряжать через автомобильную зарядку от аккумулятора и лампочку применить на 12 вольт светодиодную.
    1. Моё имя
      #15 Моё имя Гости 25 июня 2018 10:31
      0
      Это ясно. Но... есть одно "но". Страна наша могучая до ума помрачения, не так ли? А в этой великости что творится, а? То-то же... А ну как завтрева просто на сутки- двое пропадёт ликтричиства? Ну, или ещё чо? Собирать преобразователи- слишком уж мудро, а вот это..., ну, разве только полный идийот не осилит. Ну, что не так? Проще простого. Лежит на поверхности, а додуматься не каждому было дано. Не, ну, если Вы олигарх или родственник его, тогда конечно... Я шо? Я ничего. А так..., пожалуйста!
      1. Гость Виктор
        #16 Гость Виктор Гости 26 июня 2018 10:17
        0
        Учтите, что данная самоделка от иностранца))
        Практически у каждого человека есть авто, аккумулятор можно временно взять. Запитаться от шуруповерта. Я себе купил повербанк с фонариком на 1000р и емкостью 4 Ач.
      2. Электрон
        #17 Электрон Гости 8 июля 2018 17:05
        1
        А ну как завтрева просто на сутки- двое пропадёт ликтричиства? Ну, или ещё чо?...
        -
        Это ж какой емкости надо иметь аккумулятор, что бы 2-е суток им пользоваться? А не лучше подключить светодиоды к аккумулятору?
  10. Александр.
    #18 Александр. Гости 19 июля 2018 17:05
    0
    Вот вы всё смеётесь, а напрасно. Мне давеча МГТС роутер свой поставил, а он от 220 Вольт работает. А вдруг война, не дай Бог! Электростанцию разбомбили! Тогда ни позвонить никому (телефон через этот роутер подключен) ни в интернет залезть - посмотреть, кто кого побеждает, вообщем полный швах. А тут - моторчики крутятся, электричество 220В движется, а ты сидишь, покуриваешь и по телефону болтаешь или голых девочек в интернете рассматриваешь...
  11. Гость Алексей
    #19 Гость Алексей Гости 21 июля 2018 10:51
    0
    Вот если бы на 1000 ватт рассказали про вариант, было бы хорошо, я бы для себя сделал. А это не серьёзно.
  12. Иван
    #20 Иван Гости 2 августа 2018 07:42
    3
    С чего этот самоделкин взял, что там будет 50 Гц? Даже если он каким-то чудом в китайских движках и генераторах угадал соотношение частот вращения для получения на выходе 50 Гц, частота все равно будет плавать в зависимости от напряжения аккумулятора. Кроме лампы накаливания по большому счету к этой подключать ничего нельзя
