» » Как сделать шуруповерт из подручных деталей
Аккумуляторный шуруповерт используется повсеместно в мастерских и домашних хозяйствах. Такой инструмент ценят за отсутствие привязки к бытовой сети 220 В. Он компактен, не занимает много места и способен заменить дрель в несложных работах, которые порой встречаются по дому.
В строймагазинах и на рынке такое оборудование можно встретить в широком ассортименте. Стоимость его порой заставляет задуматься, а иногда и вовсе вызывает желание сэкономить. А что если сделать его своими руками? Эту вполне разумную мысль мы сегодня подкрепим мастер-классом от одного из любителей мастерить.
Как сделать шуруповерт из подручных деталей

Необходимые ресурсы для самоделки

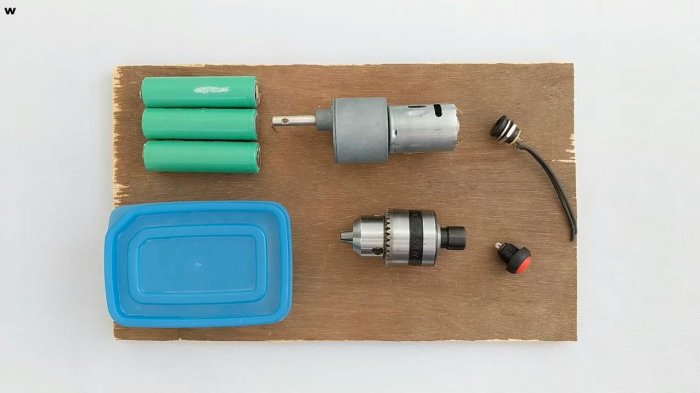

Материалы:
  • Движок постоянного тока с повышающим редуктором на 12 В;
  • Три аккумулятора от старого ноутбука на 3,8 В;
  • Патрон для дрели с зажимным адаптером под вал редуктора;
  • Гнездо-коннектор под разъем 5,5 для зарядного устройства;
  • Кнопка запуска без фиксации;
  • Металлическая пластина из тонкой оцинковки, ширина – 20-25 мм;
  • Небольшой отрезок фанеры, толщина – 10 мм;
  • Клей ПВА, наждачка;
  • Винт с двумя гайками 3х30-35 мм;
  • Пустой флакон из-под дезодоранта;
  • Краска, кисть;
  • Медная проводка, изолента;
  • Несколько саморезов с шайбами;
  • Двойной скотч;
  • Пластиковый пищевой контейнер.
    Инструменты:
  • Электролобзик;
  • Дрель, сверла на 3, 8-10 мм;
  • Паяльник с припоем и флюсом;
  • Ножницы, малярный нож;
  • Плоскогубцы, ножницы по металлу;
  • Ножовка по металлу, маркер для разметки.
    Как сделать шуруповерт из подручных деталей

    Собираем шуруповерт своими руками


    Этап первый – готовим рукоять для шуруповерта


    Форма рукояти должна быть удобной для руки, и функциональной для начинки шуруповерта. Ее изготавливаем из двух кусков фанеры на 10 мм. Шаблон вырезаем из листа картона.

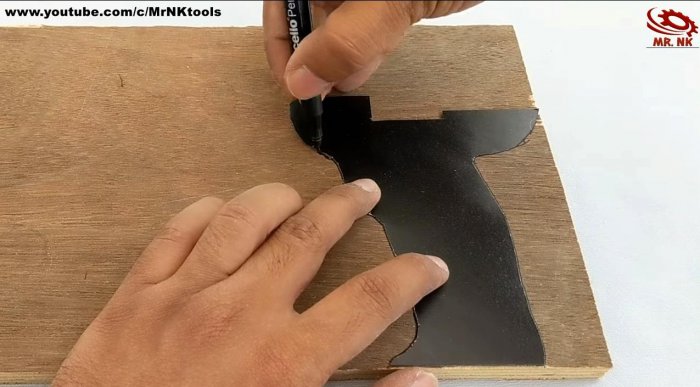

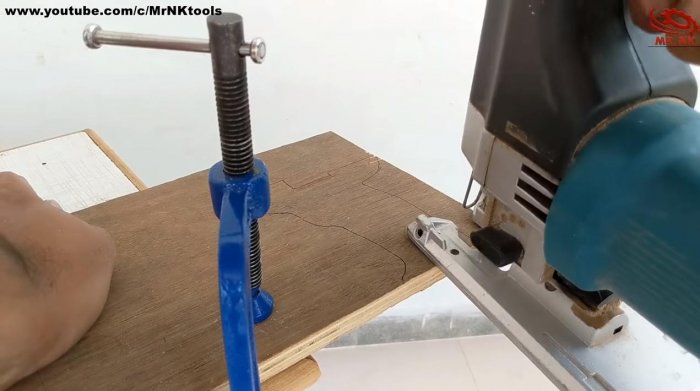

    Переносим контур рукояти на фанеру маркером и выпиливаем обе детали электролобзиком.
    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

    Соединяем их на клей ПВА. Склейка будет лучше, если вы поставите заготовку под пресс, зажмете в струбцинах или тисках.

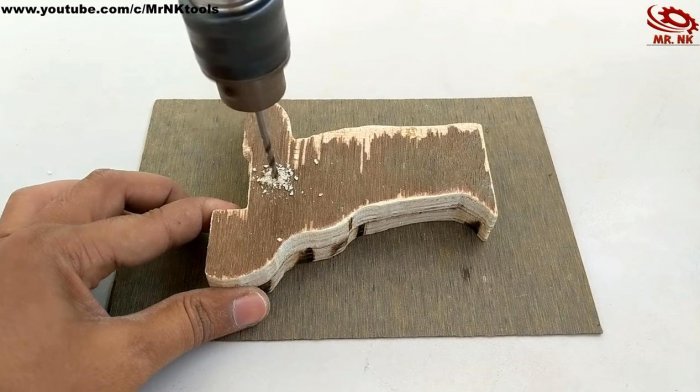

    Посередине рукояти просверливаем сквозное отверстие сверлом на 3 мм. Оно необходимо для крепежной пластины движка.
    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

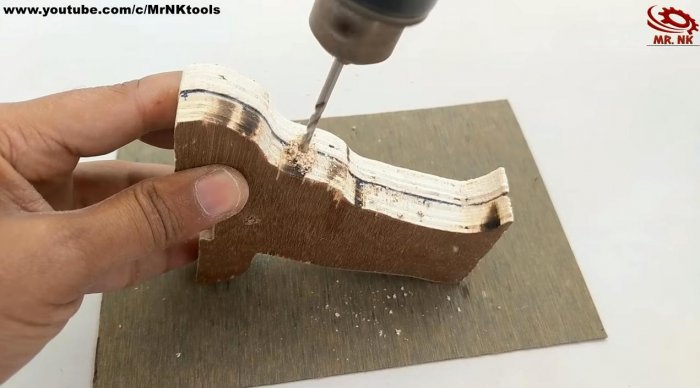

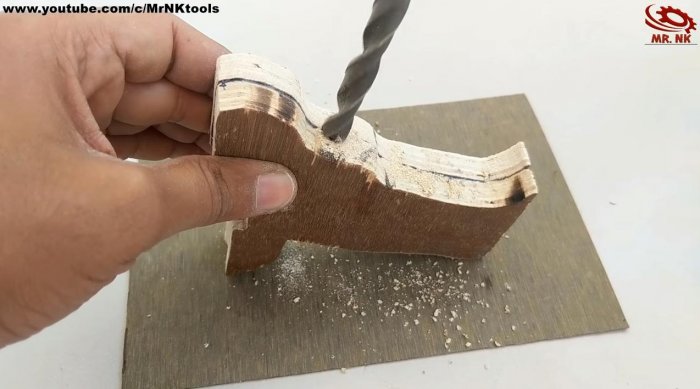

    Следующее отверстие для кнопки делаем с бокового ребра. Сверлим его сначала сверлом на 3 мм, а затем расширяем на 8-10 мм. Глубина расширения – около 15 мм.

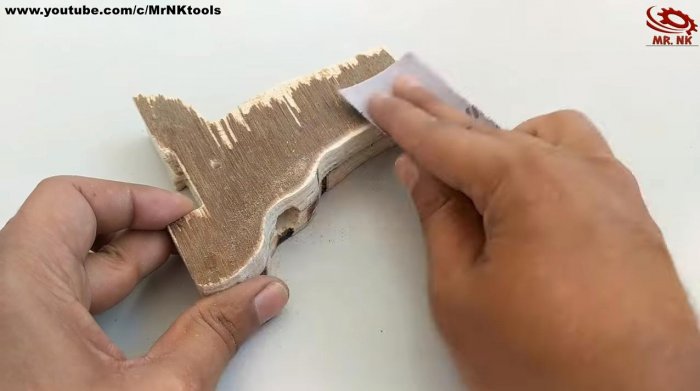

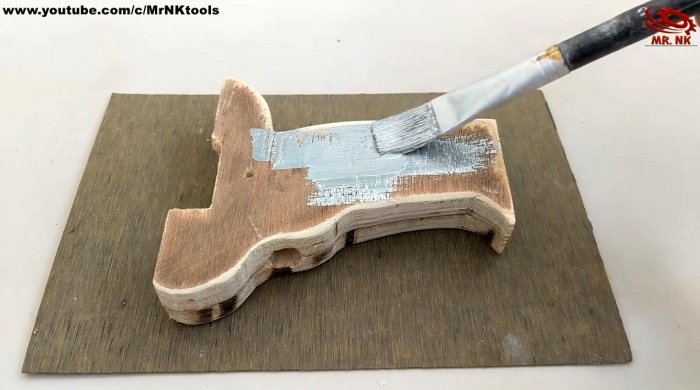

    Зачищаем края фанеры наждачкой, и покрываем деталь краской для влагозащиты.
    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

    Этап второй – устанавливаем и подключаем движок

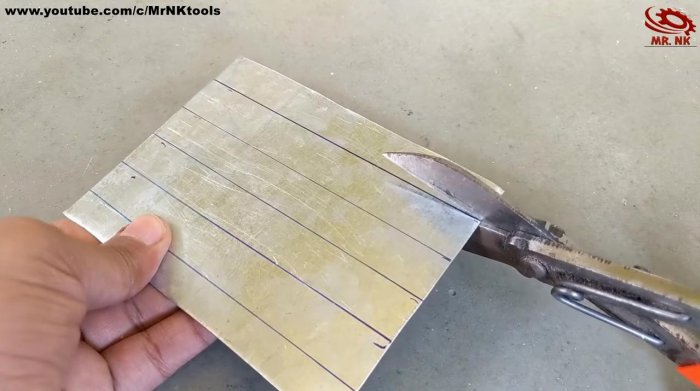

    Из отрезка оцинковки вырезаем ножницами по металлу полоску шириной 20-25 мм. Это будет хомут для движка.
    Как сделать шуруповерт из подручных деталей

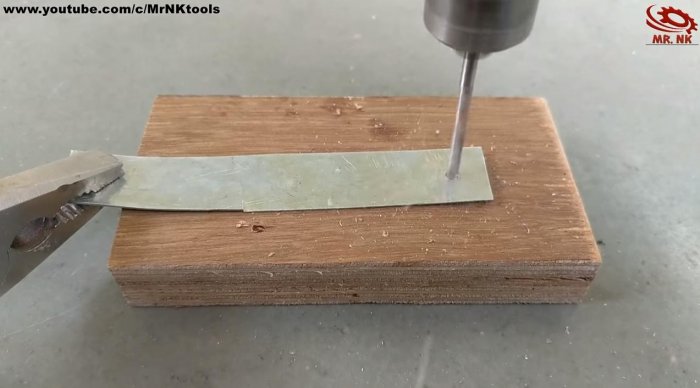

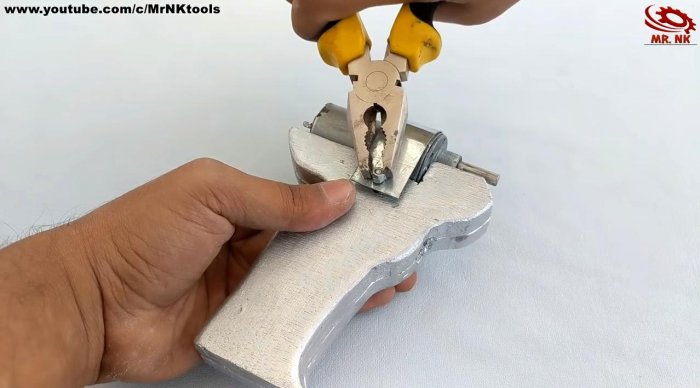

    Размечаем отверстия по обеим ее сторонам и просверливаем тонким сверлом. Сгибаем пластину дугой, и закрепляем движок на тонкий болт с контргайкой.
    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

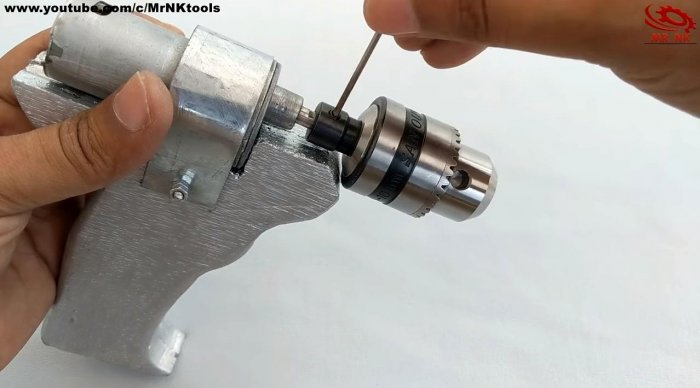

    Патрон для дрели закрепляем через зажимной адаптер, и фиксируем болтом под шестигранник.
    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

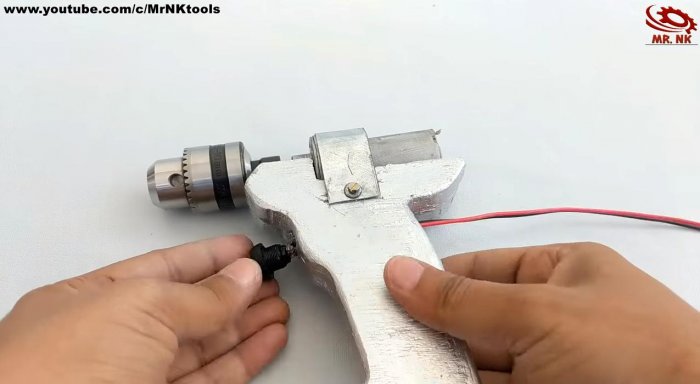

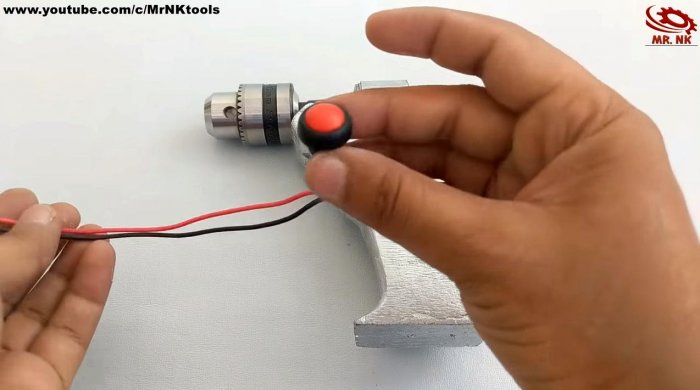

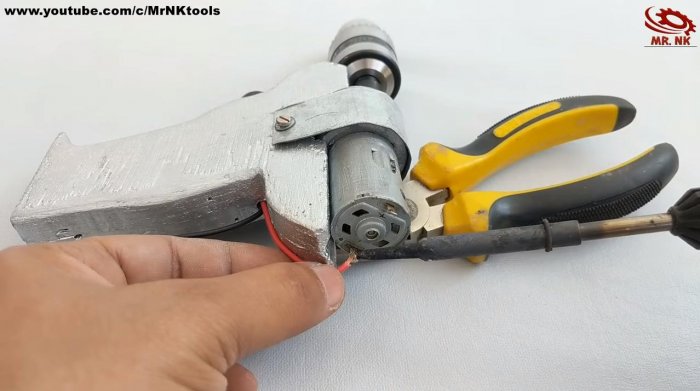

    Кнопку включения насаживаем в отверстие на рукоятке, а провода размещаем с обратной ее стороны. Припаиваем провода к движку и гнезду зарядки, изолируя соединения термоусадкой.
    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

    Этап третий – монтируем аккумуляторы

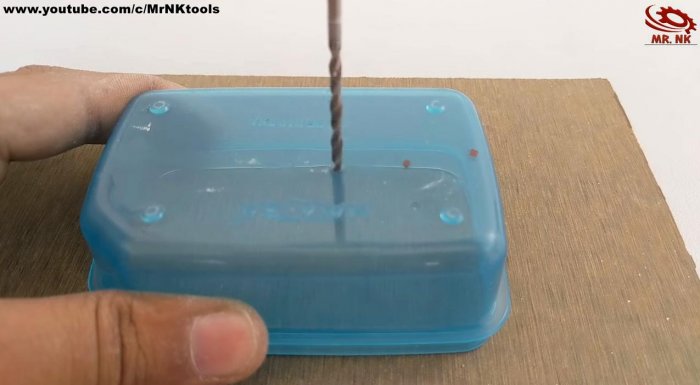

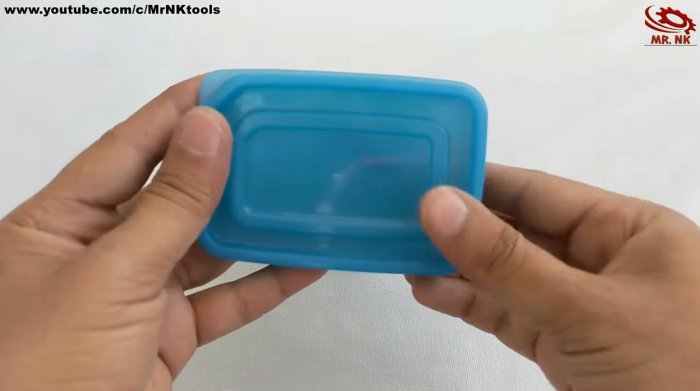

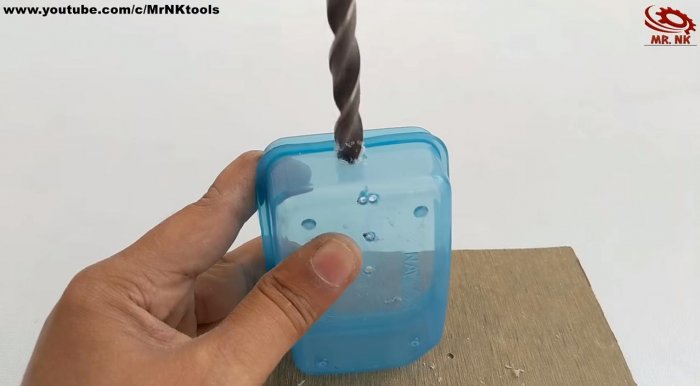

    В пластиковом контейнере проделываем четыре отверстия сверлом на 3 мм, и одно – на 10 мм для гнезда зарядки.
    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

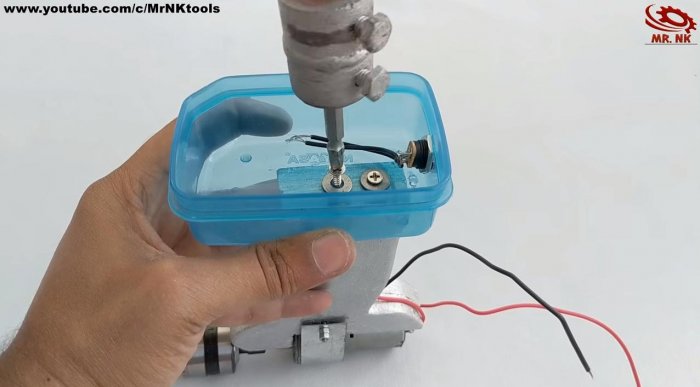

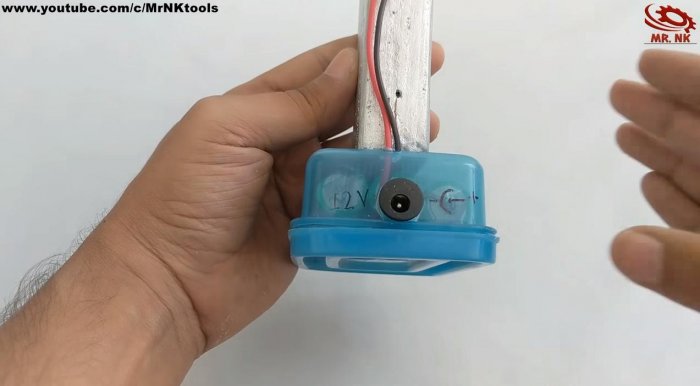

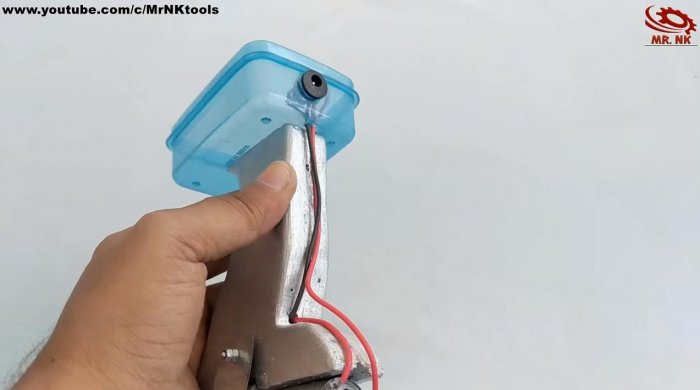

    Коннектор с выходящей проводкой фиксируем прижимной гайкой на корпусе контейнера. Нескольким саморезами закрепляем контейнер на торце рукоятки.
    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

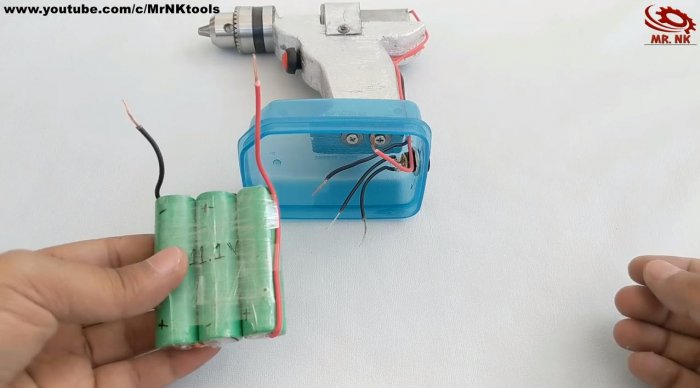

    Три аккумулятора обматываем скотчем или пищевой пленкой. Контакты их объединяем последовательно.

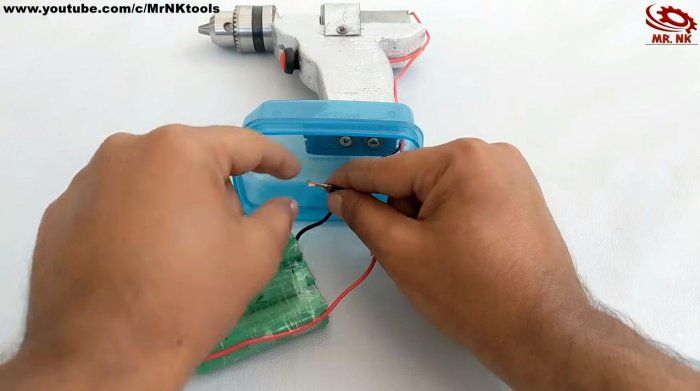

    Питающие провода от аккумуляторов объединяем с выходами от коннектора, делаем скрутку и обматываем изолентой. Соединение для надежности можно пропаять паяльником.
    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

    Упаковываем полученный блок питания в контейнер, и закрываем крышкой.
    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

    Этап четвертый – делаем защиту корпуса

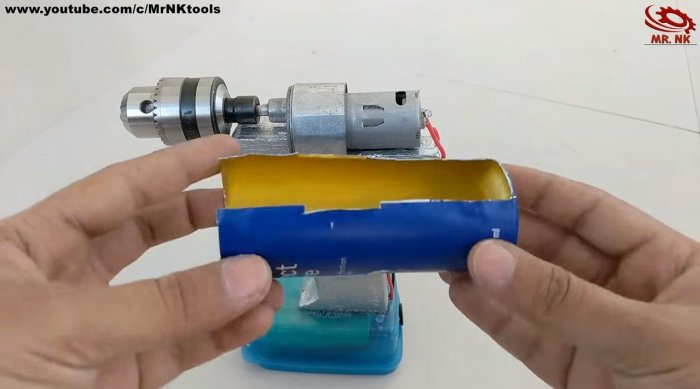

    У пустого баллона из-под дезодоранта обрезаем горловину. Вырезаем ножницами паз под двигатель.
    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

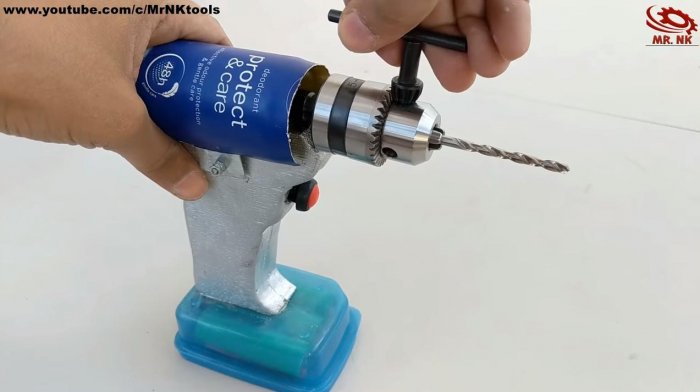

    Фиксируем наш импровизированный кожух на полоску двойного скотча.
    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

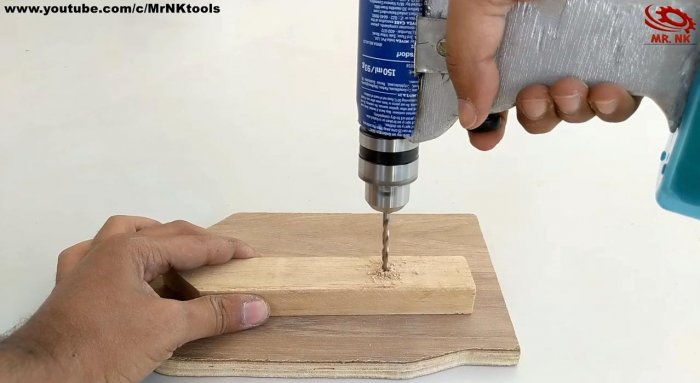

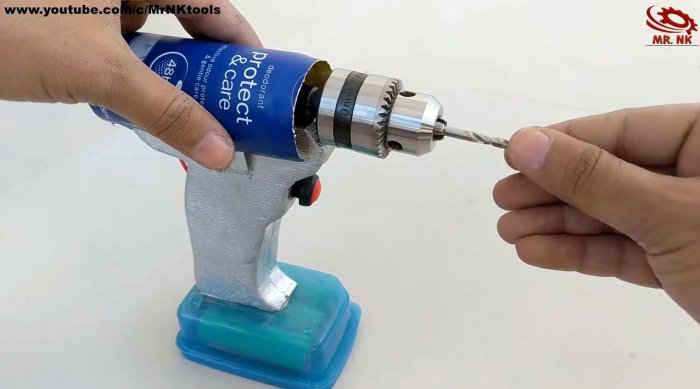

    Защита готова, теперь можно зажать сверло в патроне и проверить инструмент в деле. Несомненно, такая самоделка будет хорошим помощником в мастерской или в домашнем хозяйстве!
    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

    Как сделать шуруповерт из подручных деталей

    Смотрите видео
