» » Фреза «балеринка» регулируемая по дереву
Приходилось ли вам делать большие отверстия в дереве, пластике или керамической плитке? Режущий инструмент для таких диаметров тяжело достать. Но порой без него сделать точный контур практически нереально. Справиться с такими задачами под силу приспособлению, называемому в простонародье «балеринкой».
Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву

Фрезы такого типа применяются для самых разных материалов: дерева, керамики, пластиков, различных композитов и даже металла. Главное отличие их в том, что режущая часть небольшая, и способна обрабатывать лишь концевую зону заготовки, точнее ее контур.
Такая обработка рассчитана исключительно на автоматический режим от станка или электроинструмента, такого как дрель или перфоратор. Балеринки выгодны тем, что здорово экономят силы и время на вырезание или фрезерование точной окружности больших диаметров. В данной статье мы расскажем, как такую фрезу сделать своими руками из подручных материалов. Итак, приступим!
Материалы:
  • Металлическая пластина 200х25х4-6 мм;
  • Болты: М8– 2 шт (+2 гайки и 4 шайбы); М10– 1 шт (+2 гайки и 1 шайба).

Инструменты:
  • Дрель или сверлильный стационарный станок;
  • Болгарка (УШМ) с отрезным и шлифовальным дисками;
  • Напильник;
  • Струбцины винтовые;
  • Сверла по металлу на 9-10,5 мм;
  • Керн;
  • Тиски;
  • Разводной и рожковые ключи;
  • Линейка и маркер для разметки.

Пошаговое изготовление фрезы «балеринка»

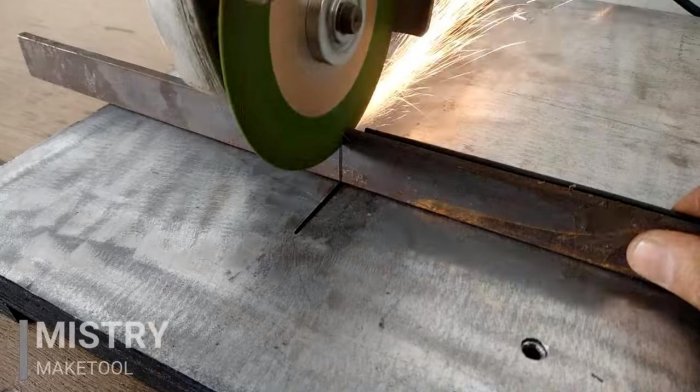

Основа нашей фрезы – металлическая пластина. Ее необходимо отрезать по длине 20 см.
Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву

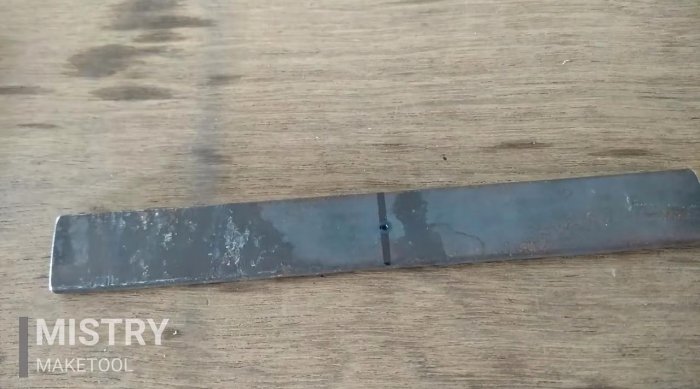

Размечаем центр пластины, накерняем и сверлим сверлом на 10,5 мм. Лучше всего это делать на стационарном сверлильном станке.
Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву

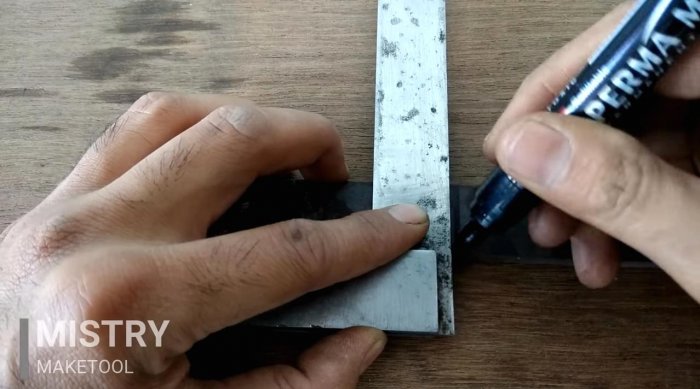

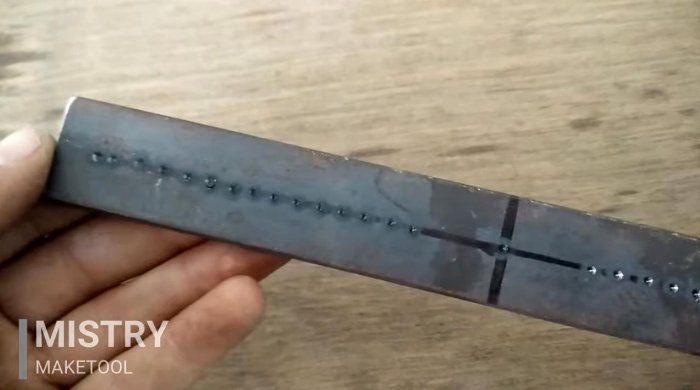

Далее размечаем середину полосы, и недалеко от ее краев керним отметки для засверливания. Чтобы не поломать сверло во время работы, интервал накерненных отметок должен быть немного больше диаметра будущих отверстий.

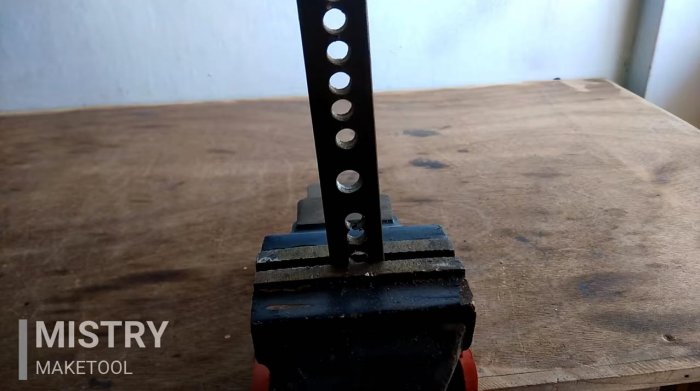

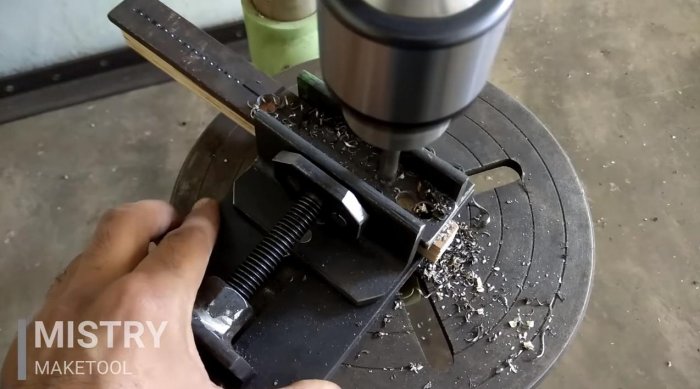

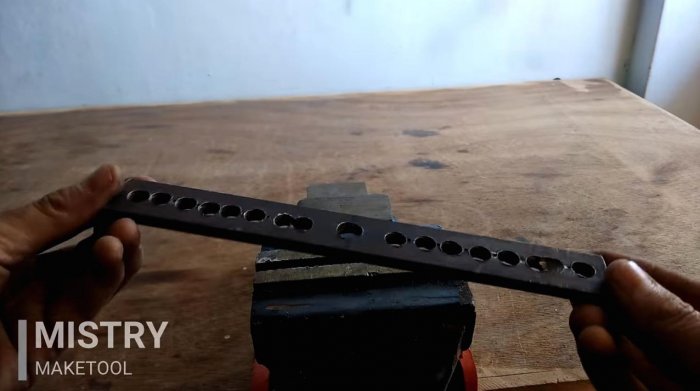

Просверливаем отверстия по отметкам с обеих сторон пластины, не доходя до краев и центрального отверстия буквально 1 см.
Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву

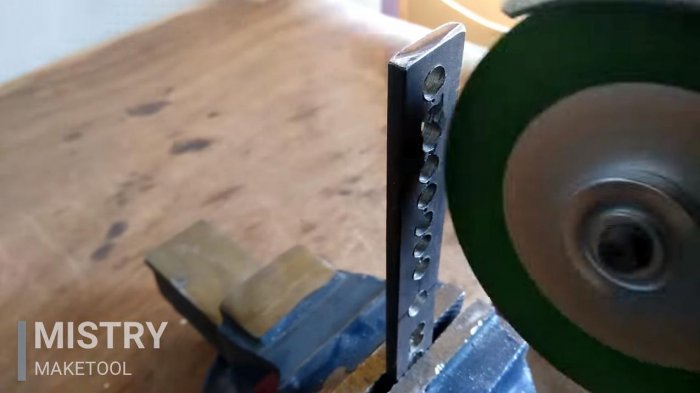

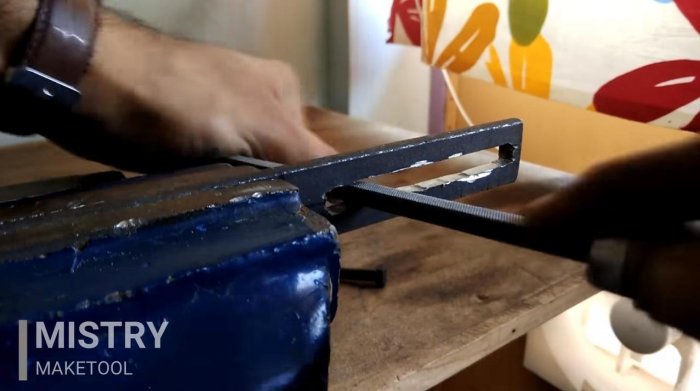

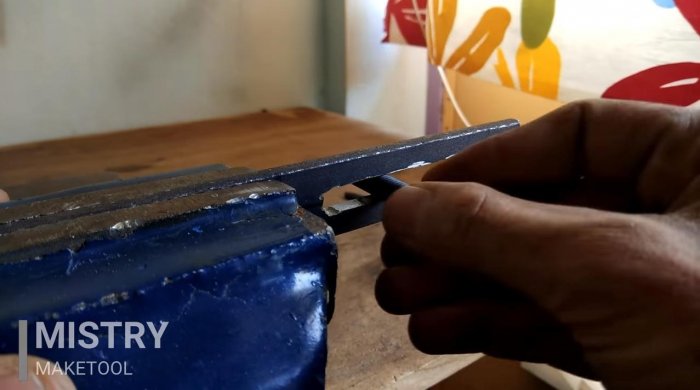

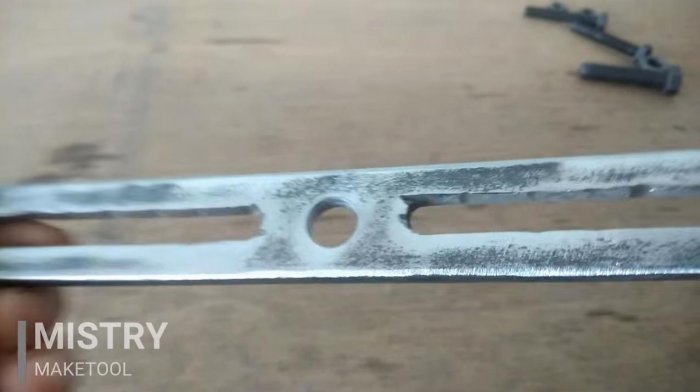

Зажав пластину в тисках, отрезным диском болгарки соединяем отверстия в два продолговатых паза. Дорабатываем их плоским или квадратным напильником так, чтобы будущие резцы в них ходили свободно. Также снимаем бугры и заусенцы.
Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву

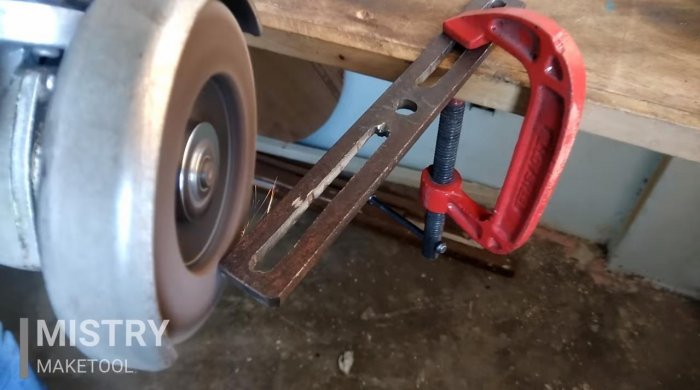

Прижимаем пластину струбцинами к столу или зажимаем в тисках. Шлифовальным диском очищаем ее плоскости, и сглаживаем острые углы и грани.
Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву

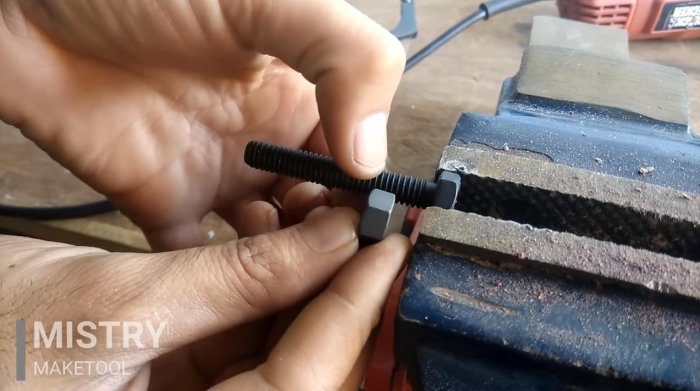

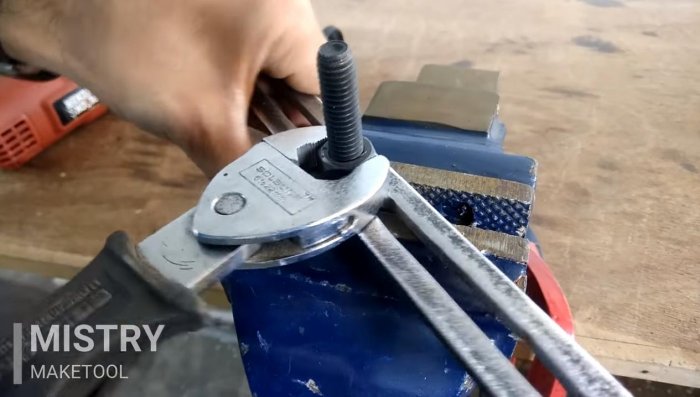

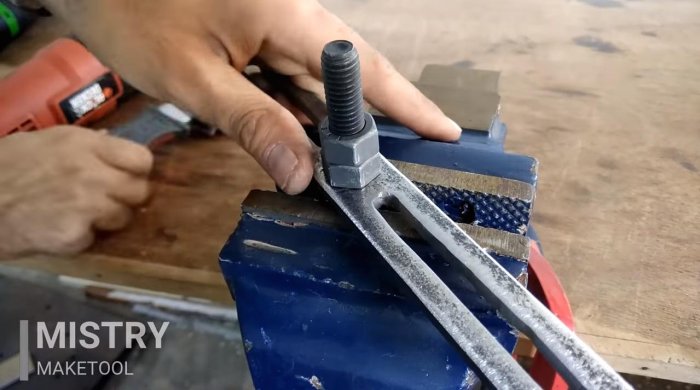

В центральное отверстие вставляем болт М10, и поджимаем его с обратной стороны гайкой. Вторую контргайку накручиваем поверх первой и также поджимаем разводным или рожковым ключом.
Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву

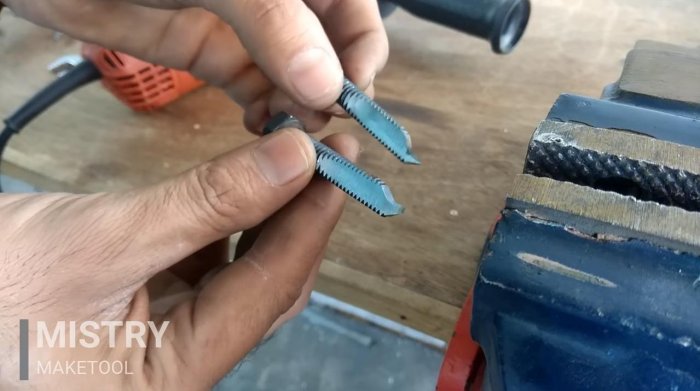

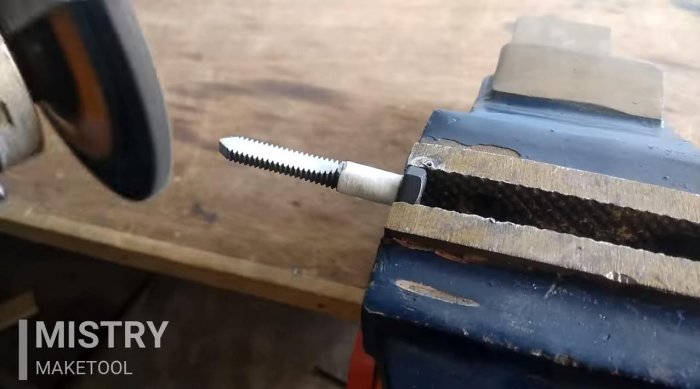

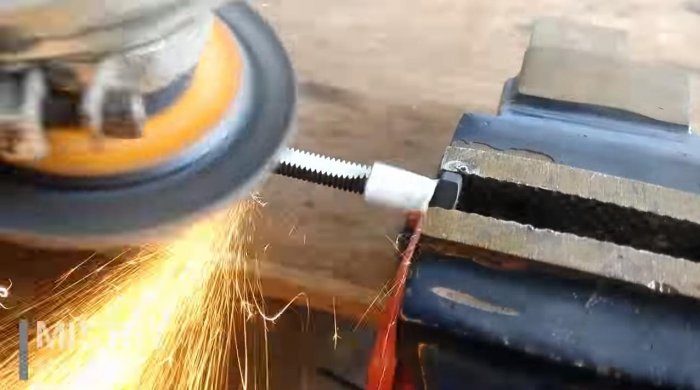

Рабочие резцы фрезы делаем из болтов М8. Зажимаем их за шляпку в тиски, заклеиваем малярным скотчем не затрагиваемую зону, и болгаркой срабатываем резьбовую часть болта. Затем переворачиваем болт, и сошлифовываем противоположную часть болта, оставив плоский черенок толщиной 4-5 мм. Кончики резцов делаем в форме небольшого одностороннего крюка, заостренного на конце.
Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву

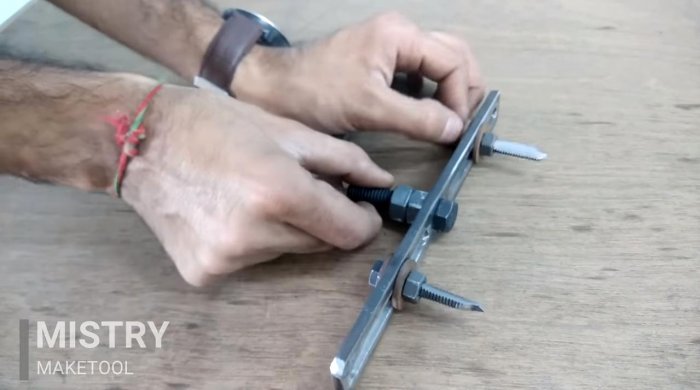

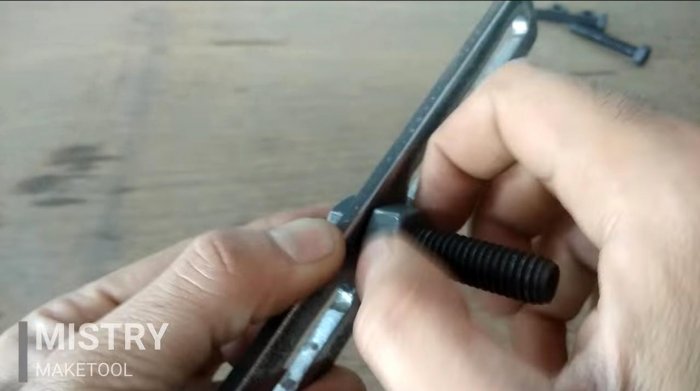

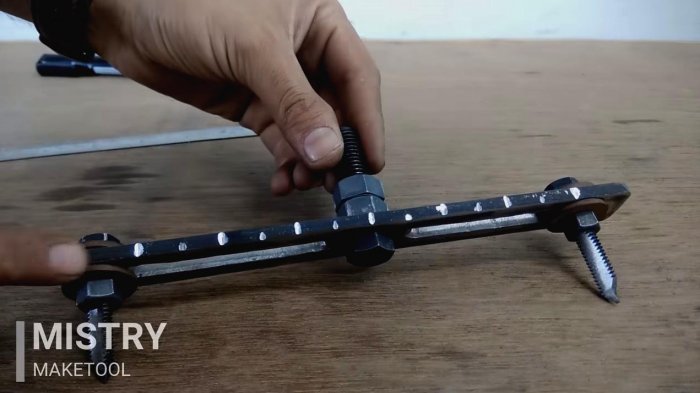

Вставляем болты-резцы в пазы пластины в противоположном направлении от штока фрезы. Прокладываем их шайбами с обеих сторон, чтобы увеличить площадь соприкосновения с пластиной. Оставшаяся резьба с боку резцов позволяет накрутить гайку, и зафиксировать ею эти режущие элементы.
Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву

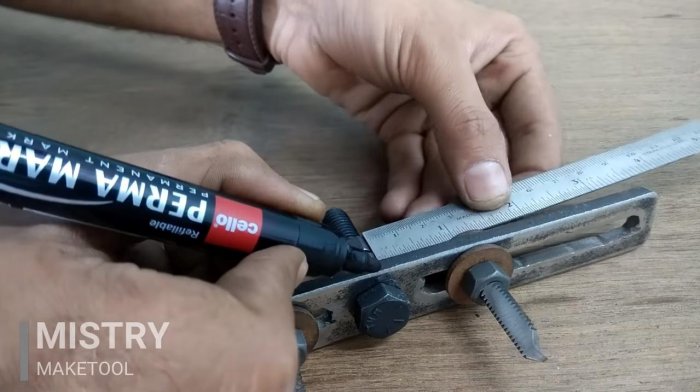

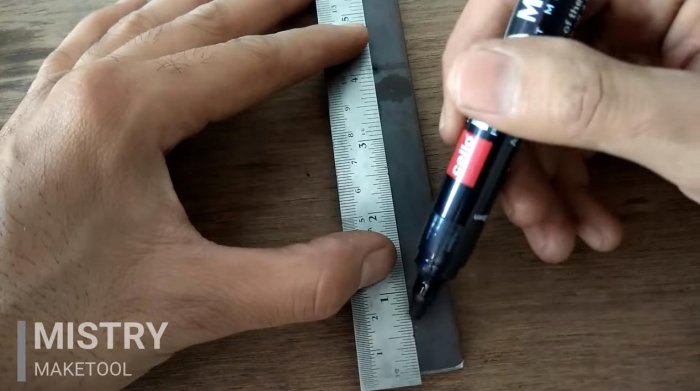

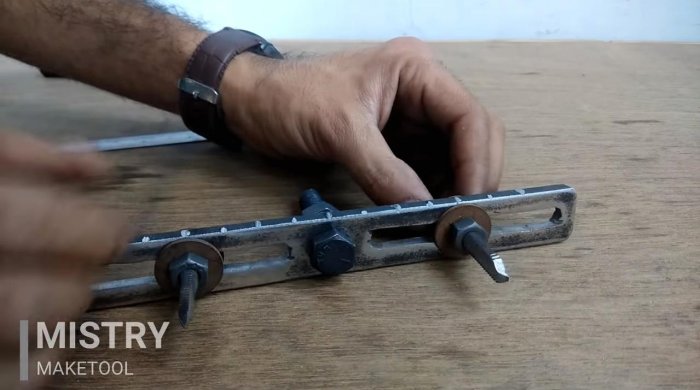

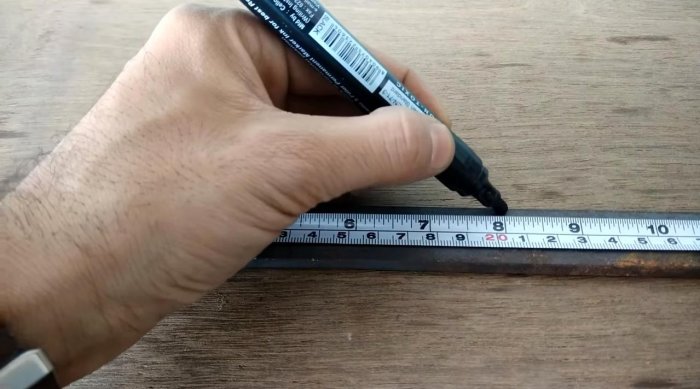

Особенность данной фрезы-«балеринки» состоит в том, чтобы выставить оба резца на одинаково удаленное расстояние от ее центра. Для этого размечаем линейкой градацию размеров на боковой части пластины. Метки наносим маркером до полу сантиметра.

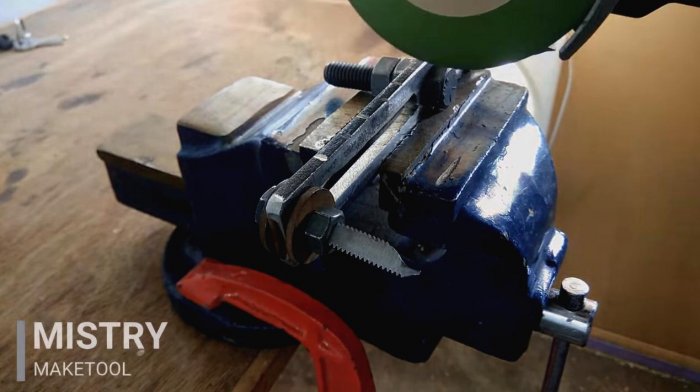

Болгаркой делаем насечки по размерным меткам. Так они сохранятся надолго, и будут без труда различимы во время работы.
Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву

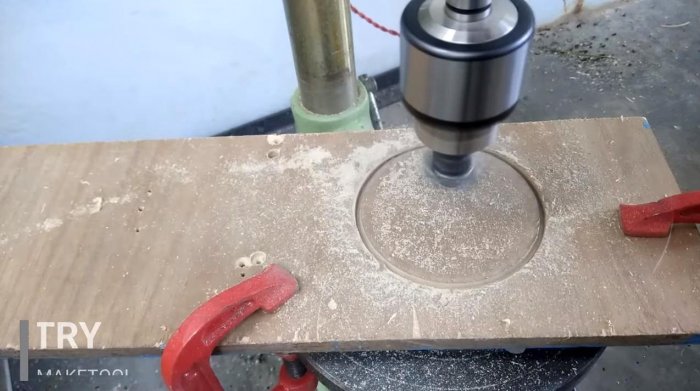

Выставляем резцы по размеру заготовки. Теперь, зажав ее в патрон сверлильного станка, можно точно и максимально оперативно вырезать окружность большого диаметра, например, из фанеры!
Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву

Фреза балеринка регулируемая по дереву
