Быстрая распайка SMD компонентов с помощью утюга

Все чаще применяются SMD детали в производстве, а так же среди радиолюбителей. Работать с ними удобней, так как сверлить отверстия для выводов не нужно, а устройства получаются очень миниатюрными.
SMD компоненты вполне можно использовать и повторно. Тут опять появляется очевидное превосходство поверхностного монтажа, потому что выпаивать мелкие детали гораздо проще. Их очень просто сдувать специальным паяльным феном с платы. Но если у вас такого не окажется под рукой, то вас выручит обычный бытовой утюг.

Демонтаж SMD деталей

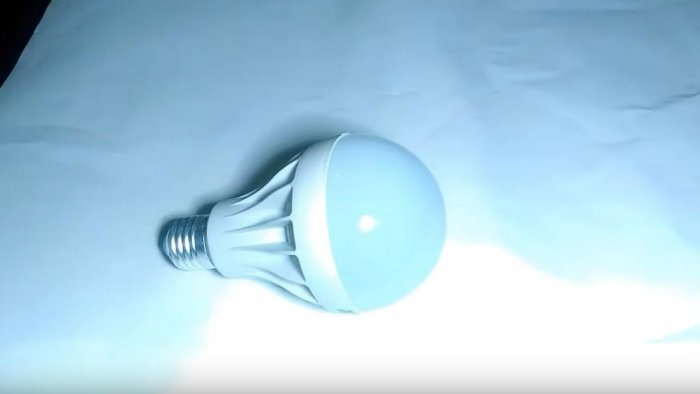

Итак, у меня сгорела светодиодная лампа, и я не буду её чинить. Я её распаяю на детали для будущих своих самоделок.
Быстрая распайка SMD компонентов с помощью утюга

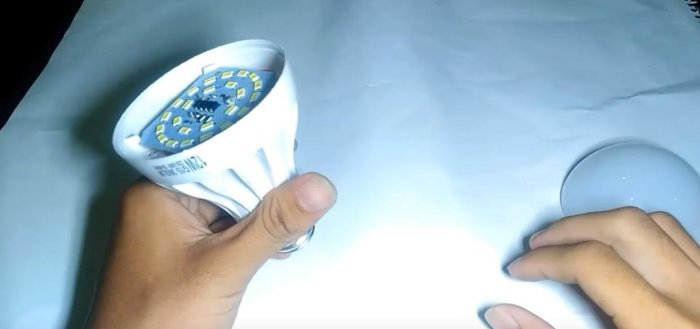

Разбираем лампочку, снимаем верхний колпак.
Быстрая распайка SMD компонентов с помощью утюга

Вытаскиваем плату из основания цоколя.
Быстрая распайка SMD компонентов с помощью утюга

Быстрая распайка SMD компонентов с помощью утюга

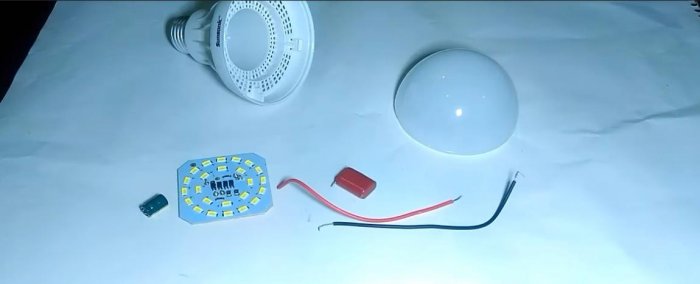

Отпаиваем навесные компоненты и детали, провода. В общем должна быть плата только с SMD деталями.
Быстрая распайка SMD компонентов с помощью утюга

Быстрая распайка SMD компонентов с помощью утюга

Закрепляем утюг вверх тормашками. Делать это нужно жестко, чтобы он в процессе пайки не опрокинулся.
Использование утюга ещё хорошо тем, что в нем есть регулятор, который будет довольно точно поддерживать установленную температуру поверхности подошвы. Это огромный плюс, так как поверхностные компоненты очень боятся перегрева.
Выставляем температуру около 180 градусов Цельсия. Это второй режим глажки белья, если мне не изменяет моя память. Если пайка не пойдет - постепенно увеличивайте температуру.
Кладем плату от лампочки на подошву перевернутого утюга.
Быстрая распайка SMD компонентов с помощью утюга

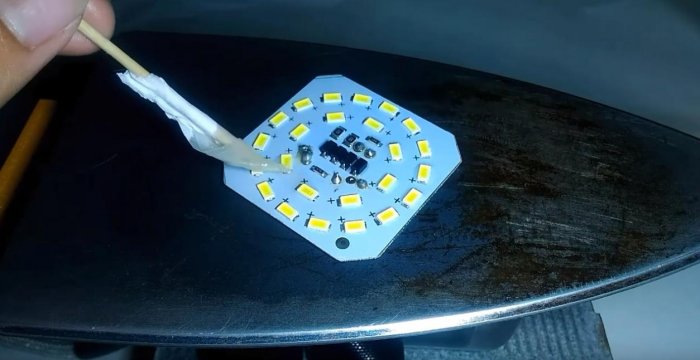

Ждем 15-20 секунд пока плата прогреется. В это время смачиваем флюсом каждую детальку. Флюс не дааст перегрева, это будет своеобразный помощник при распайки. С ним все элементы снимаются без труда.
Быстрая распайка SMD компонентов с помощью утюга

Как только все хорошо разогреется, все детали можно смахнуть с платы, ударив плату о какую-нибудь поверхность. Но я сделаю все аккуратно. Для этого возьмем деревянную палочку для удержания платы на месте и с помощью пинцета будем отсоединять каждый компонент платы.

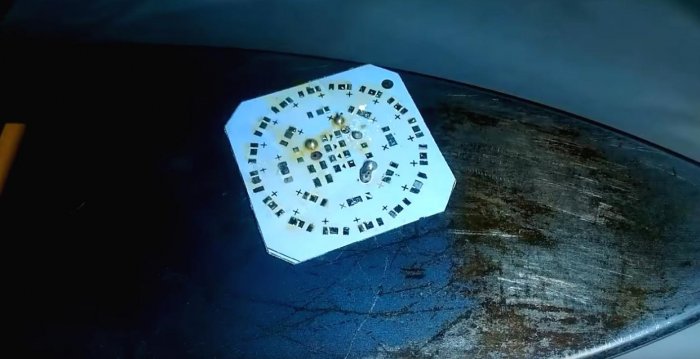

Голая плата в конце работы:
Быстрая распайка SMD компонентов с помощью утюга

Выпаянные детали:
Быстрая распайка SMD компонентов с помощью утюга

Все рабочее, ничего не пережег.
Что можно из них сделать? Решать конечно же вам!
Я сделаю фонарик на батарейку типа Крона.
Быстрая распайка SMD компонентов с помощью утюга

Быстрая распайка SMD компонентов с помощью утюга

Этот способ позволит вам очень быстро распаивать любые платы с SMD деталями. Берите на вооружение друзья!
