» » Разборка современного утюга
Несмотря на кажущуюся простоту утюга, разобрать его не всем хозяевам под силу. Все дело в многочисленных крепежных элементах, спрятанных под декоративную отделку. Чтобы ничего не сломать при разборке утюга, необходимо проявить спокойствие и догадливость. Полностью разобрав утюг, становится возможным устранить многие простые неполадки.
Рассмотрим последовательность разборки современного утюга на примере модели VES 1616. Утюг должен быть холодный и без воды.

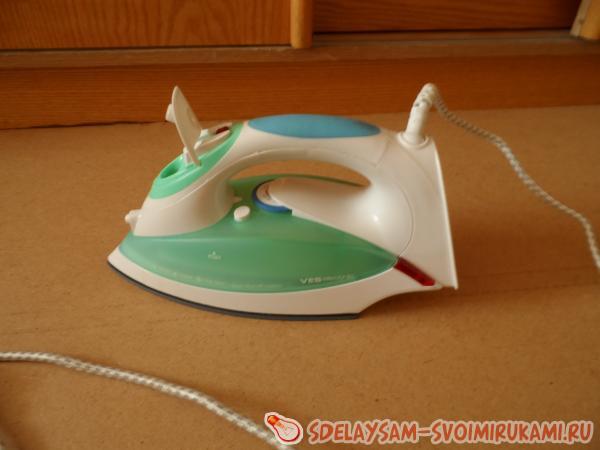

Утюг

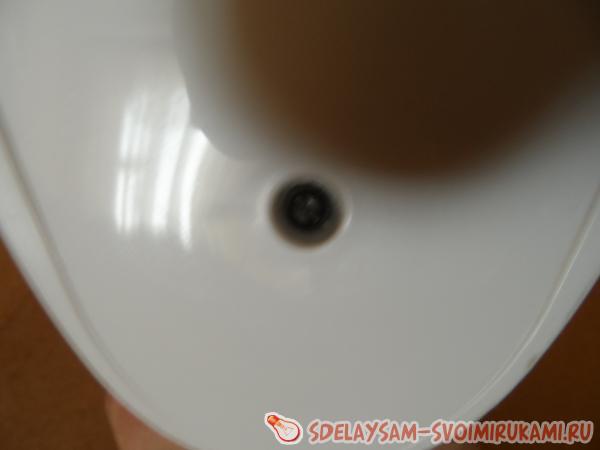

В торцевой части утюга имеется "хитрый" винт, для отворачивания которого потребуется плоская отвертка с прорезью посередине. Такую прорезь можно сделать в обычной отвертке надфилем или болгаркой.

хитрый винт

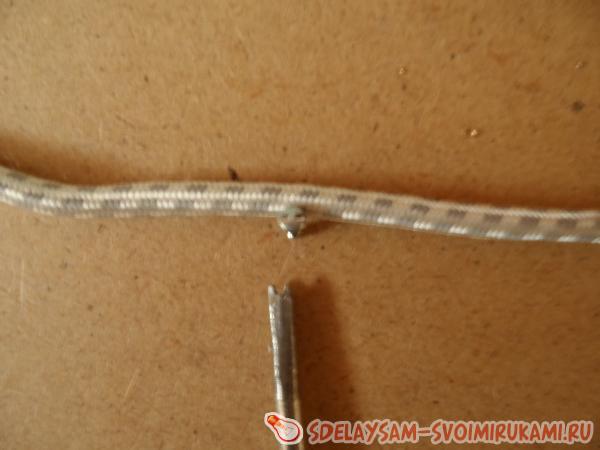

вывинчиваем болт


Следующие шурупы спрятаны под кнопками подачи воды. Кнопки легко снимаются, если надавить на них в передней части. Задняя часть кнопки поднимается, и ее можно вынуть их корпуса утюга.

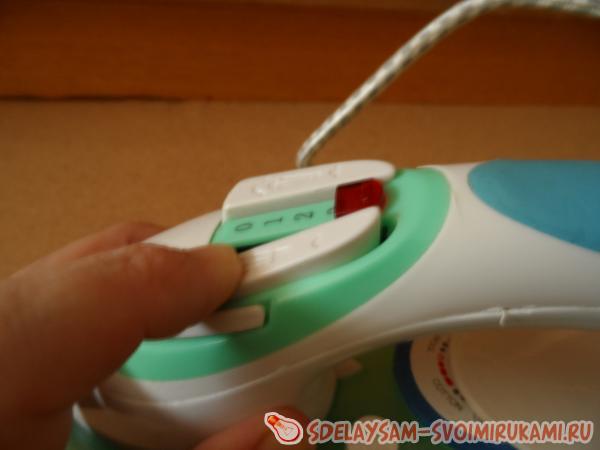

кнопки утюга

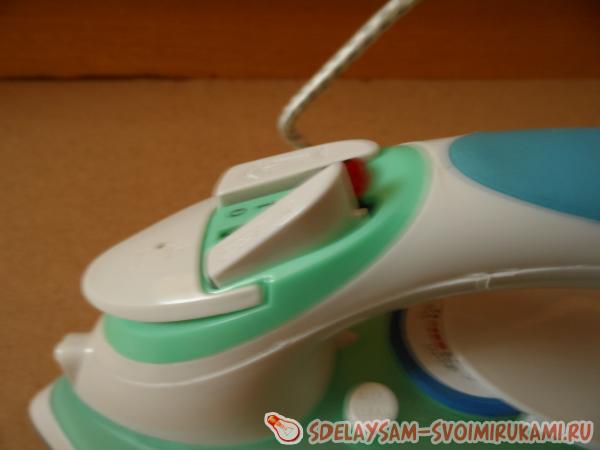

вынимаем


Теперь необходимо отвернуть верхние два шурупа и снять верхний элемент.

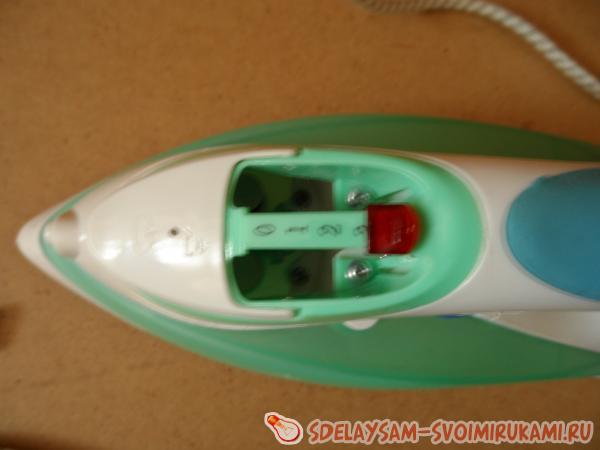

без кнопок

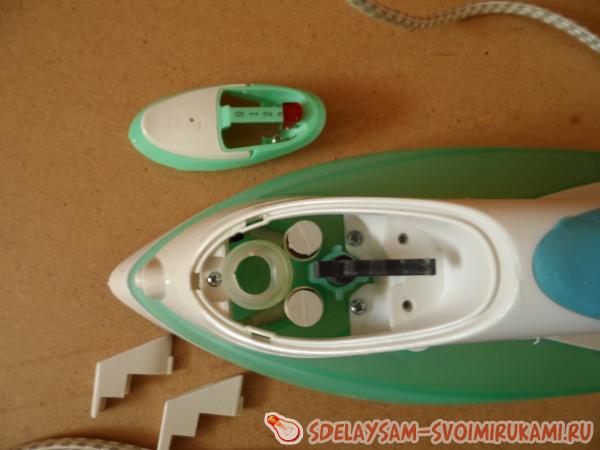

снимаем

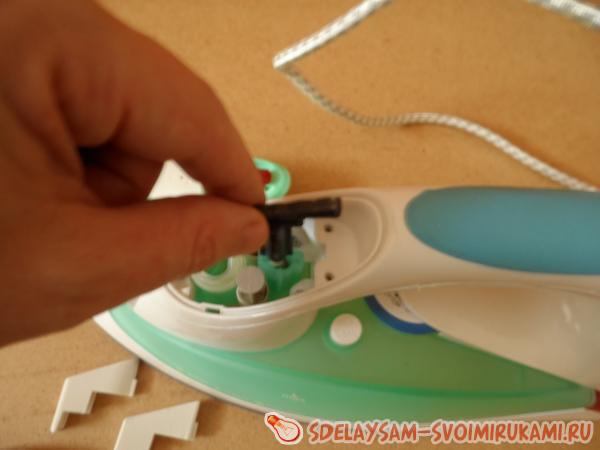

Далее выкручиваем еще 3 винта и демонтируем рычажок, регулирующий подачу воды.

вытаскиваем клапан

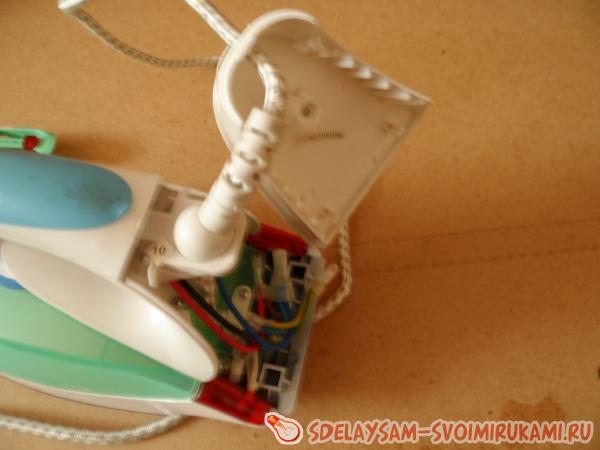

Теперь снимаем заднюю крышку, где уже вывернут "хитрый" винт, и откручиваем 2 шурупа в верхней части утюга.

снимаем заднюю крышку

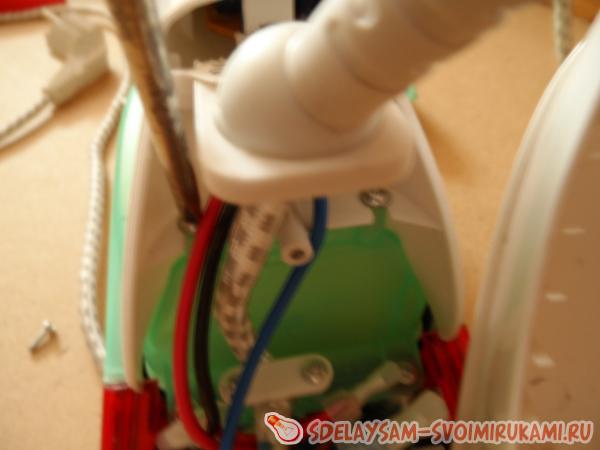

откручиваем 2 шурупа

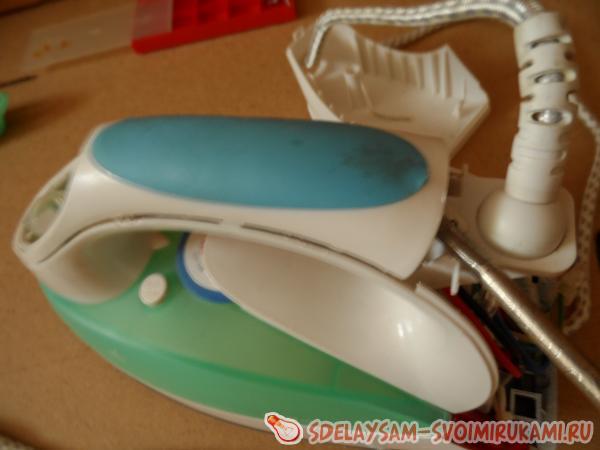

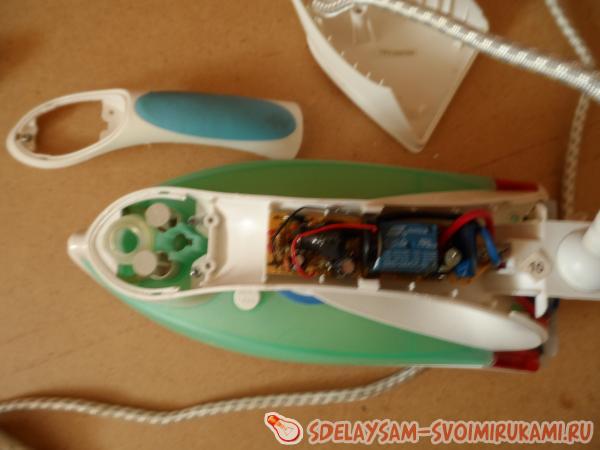

Поддев отверткой верхнюю часть ручки, располовиниваем ее.

поддев отверткой верхнюю часть

располовиниваем ее

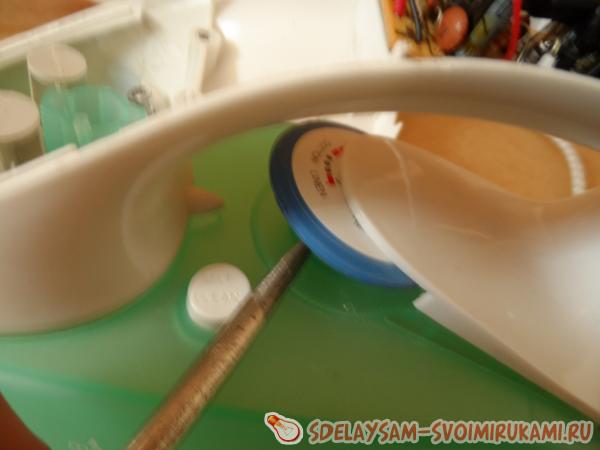

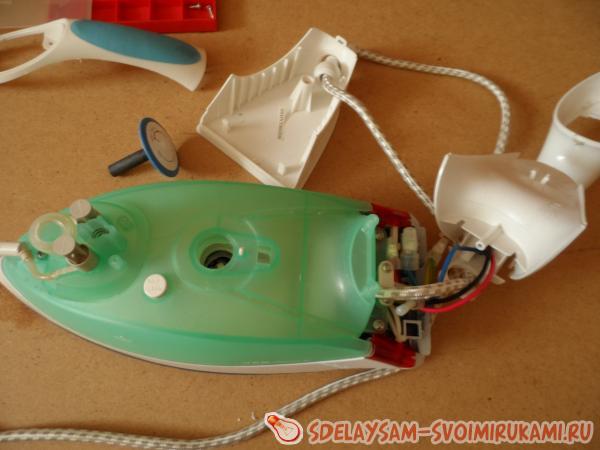

Далее поддеваем регулятор нагрева и демонтируем регулятор и нижнюю часть ручки.

демонтируем регулятор

демонтируем регулятор

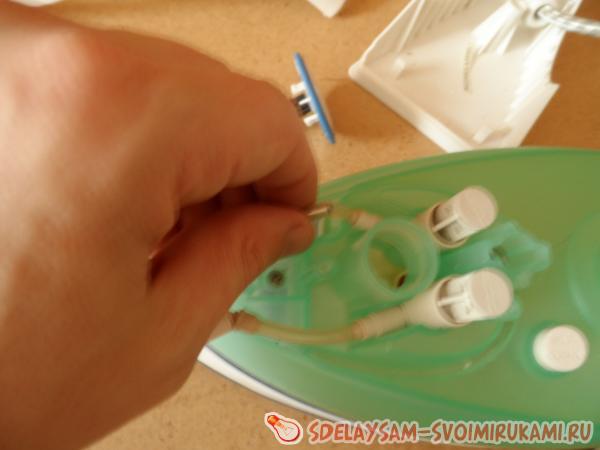

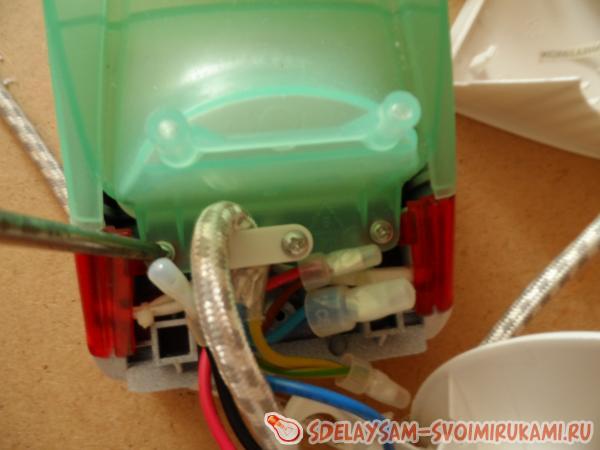

Теперь видны 3 винта, которые крепят "аквакорпус" к платформе. Выкручиваем их, отсоединяем трубочку, по которой вода подается к "подошве" и снимаем корпус для содержания воды.

Выкручиваем

снимаем корпус

снимаем корпус

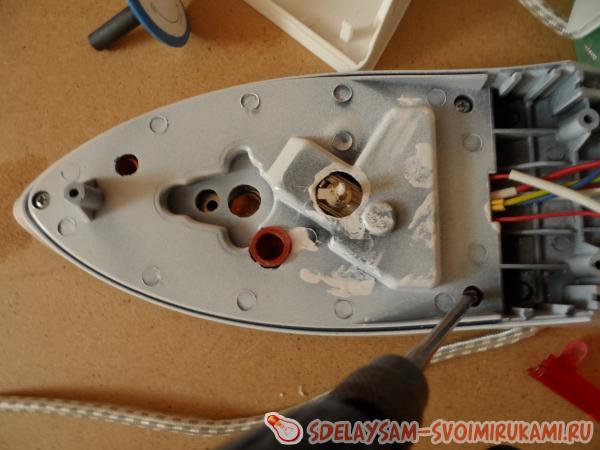

Осталось выкрутить еще 3 винта и выполнить последний демонтаж элемента.

последний демонтаж элемента

последний демонтаж элемента


Теперь при помощи пылесоса с узкой насадкой, очищаем все от накопившейся пыли.

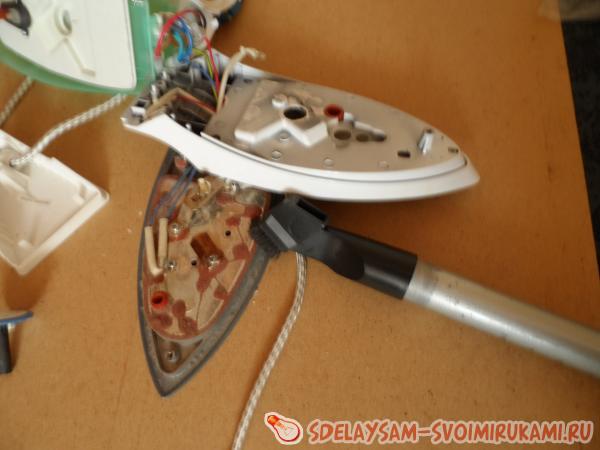

очищаем от пыли


Уже после этого некоторые неполадки утюга устраняются. А далее, вооружившись тестером, можно "прозвонить" нагревательный элемент, проводку, провести визуальный осмотр и т.д.
Все крепежные элементы и мелкие детали утюга удобно класть в коробочку.

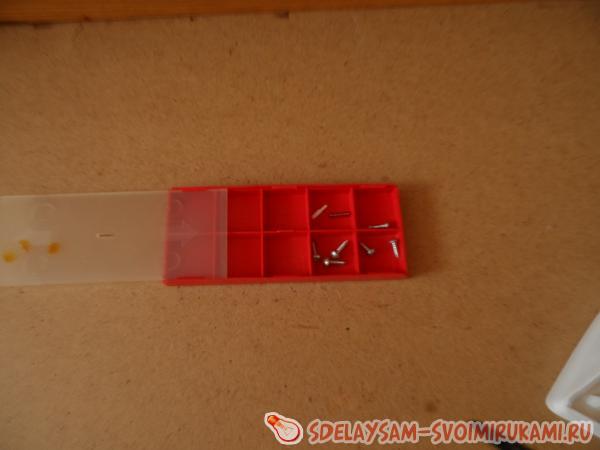

детали удобно класть в коробочку


Сборка утюга производится не спеша в обратной последовательности.
