» » Делаем мощную воздуходувку своими руками
Множество вещей, которые нам кажутся ненужными, на самом деле можно применить в хозяйстве. Стоит только задаться целью воплотить невероятную идею, и решение может прийти само. А получившееся творение навсегда запомнится волнительными минутами творчества в домашней мастерской.
И как тут не вспомнить про уборку, ведь это мероприятие порой перечеркивает все творческие порывы. Наведение порядка, чистоты вокруг себя и в окружающем мире очень важны, но не всегда приятны. Но выход есть, и мы его сегодня вам покажем.
Убрать листву с дорожек, мусор с площадки или другие ненужные вещи – с ним можно все! И самое главное, с таким устройством любая уборка превратиться в приятное, и уж точно нескучное время препровождение.
Делаем мощную воздуходувку своими руками

Материалы-инструменты


  • Коробка для компакт-дисков CD/DVD;
  • Двигатель постоянного тока на 12 В, 6000 об/мин;
  • Кнопка-выключатель;
  • Разъем на 5,5 мм для блока питания;
  • Пустой металлический флакон от дезодоранта;
  • Литровая пластиковая бутылка (ПЭТ);
  • Крышка от пластиковой бутылки;
  • Отрезок ПВХ трубы на 25 мм;
  • Термоклеевой пистолет, паяльник;
  • Малярный нож, ножницы, маркер, линейка и небольшая ножовка по металлу.

Приступаем к изготовлению воздуходувки

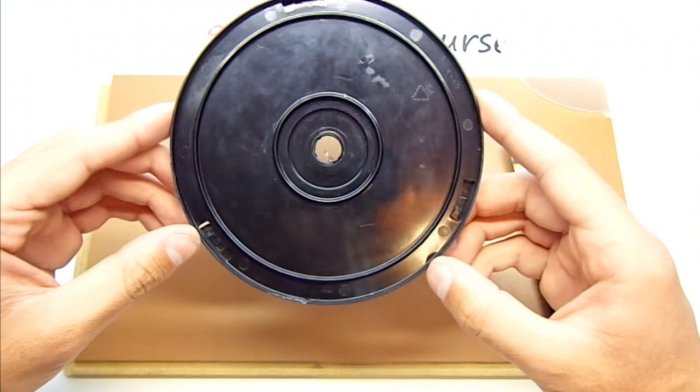

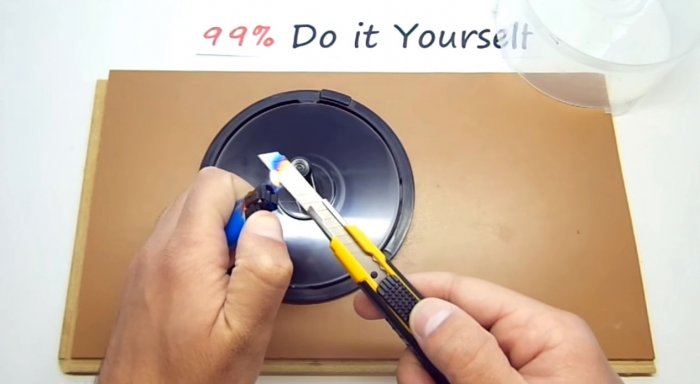

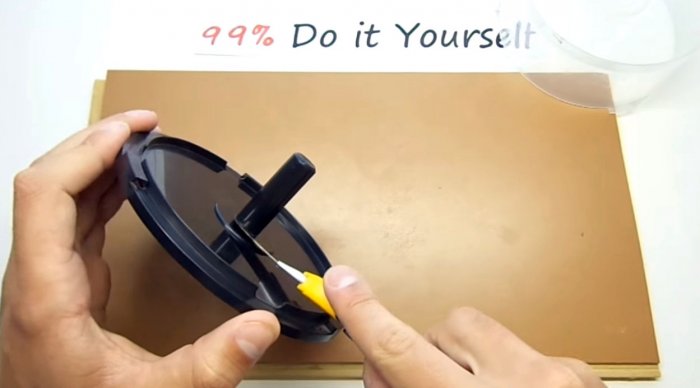

Для начала подготавливаем пустую коробку от дисков. У нее нужно демонтировать цилиндрическую ось. Надрезаем ее нагретым лезвием малярного ножа, и надламываем от руки.
Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

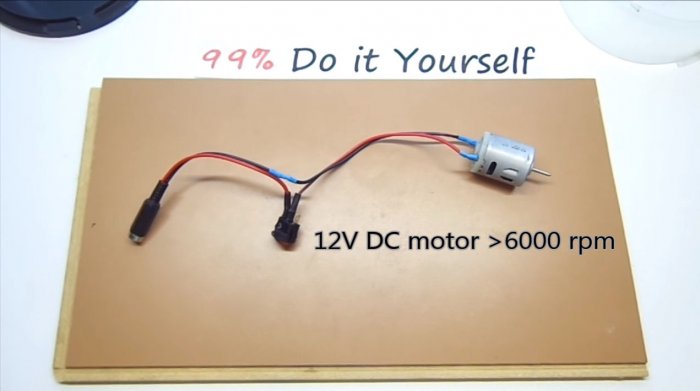

Берем движок постоянного тока на 12 В, и подключаем к нему кнопку-выключатель с разъемом для блока питания как показано на фото.

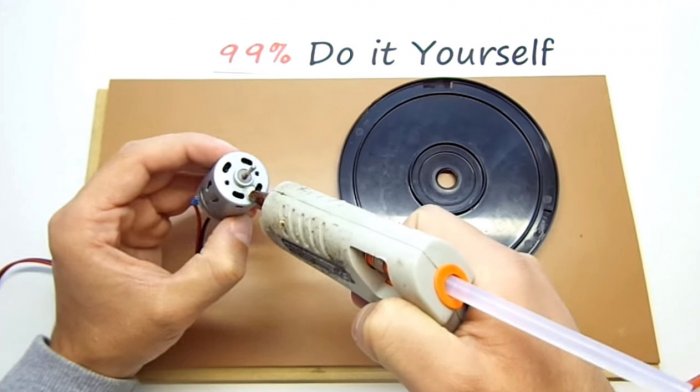

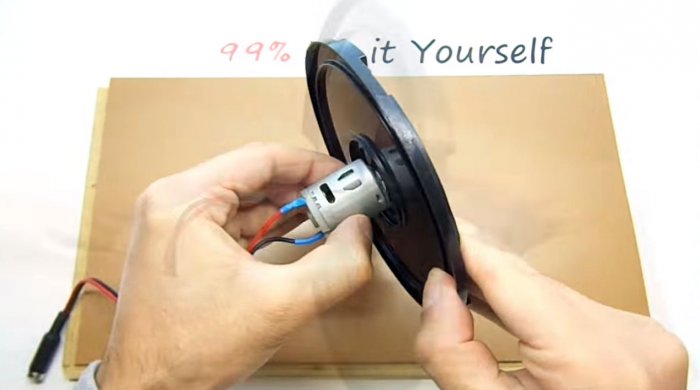

Движок закрепляем с тыльной стороны платформы для дисков на горячий клей. Хорошенько проклеиваем корпус по всей окружности.
Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

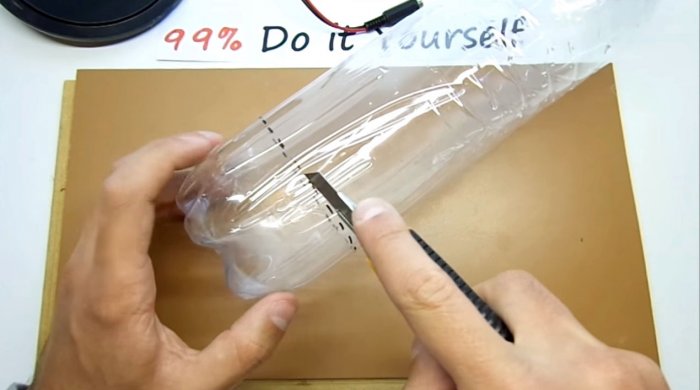

Следующим этапом будет раскрой литровой пластиковой бутылки (ПЭТ). Отмеряем 6 см от днища бутылки, и обрезаем небольшой колпак малярным ножом. Остальная часть бутылки нам не понадобится.
Делаем мощную воздуходувку своими руками

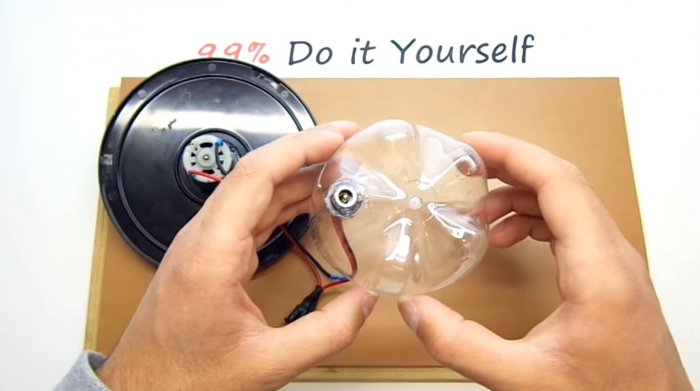

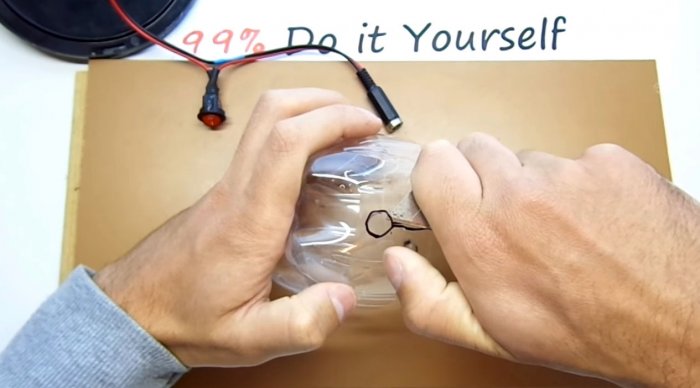

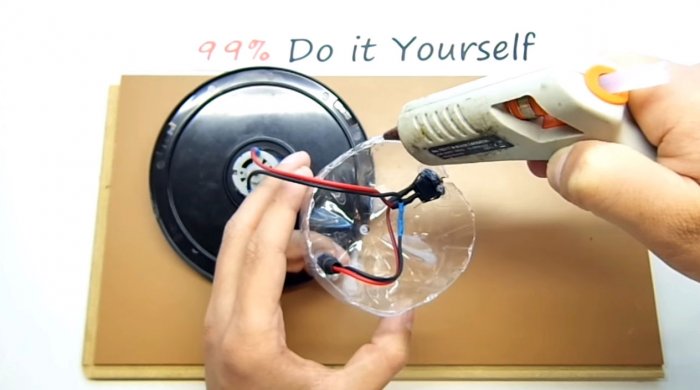

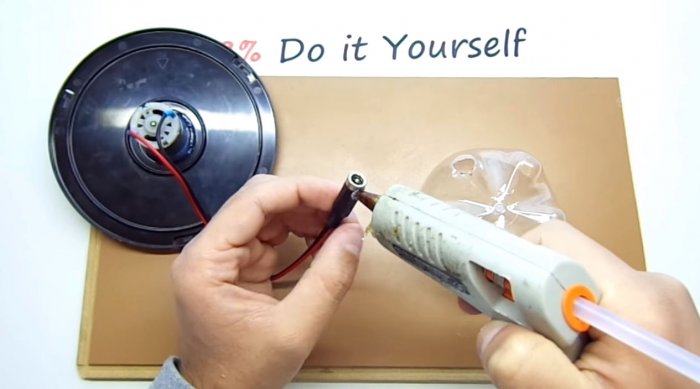

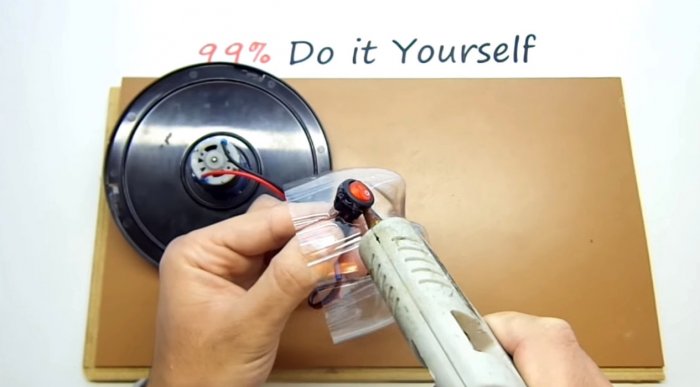

Далее проделываем несколько отверстий со стороны днища в этом колпаке. Они нужны для выключателя и гнезда зарядки. На горячий клей закрепляем с внутренней стороны колпака кнопку-выключатель и разъем для блока питания.
Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

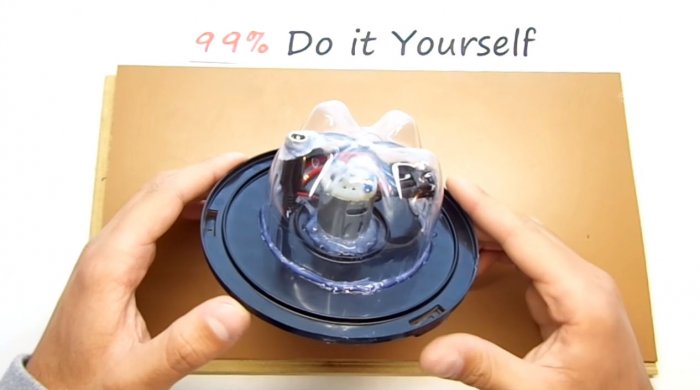

Наносим горячий клей на наружную кромку колпака, и приклеиваем его на тыльную часть платформы для дисков.
Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

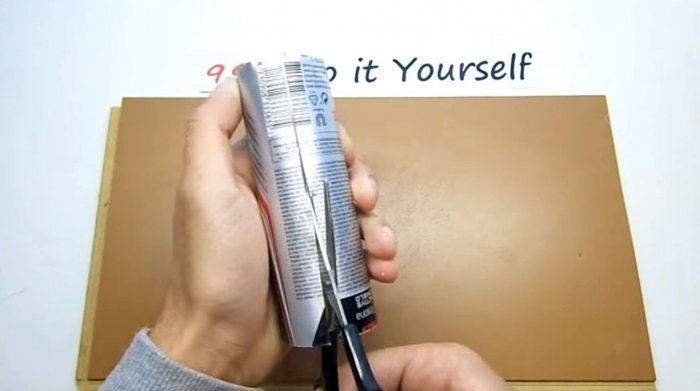

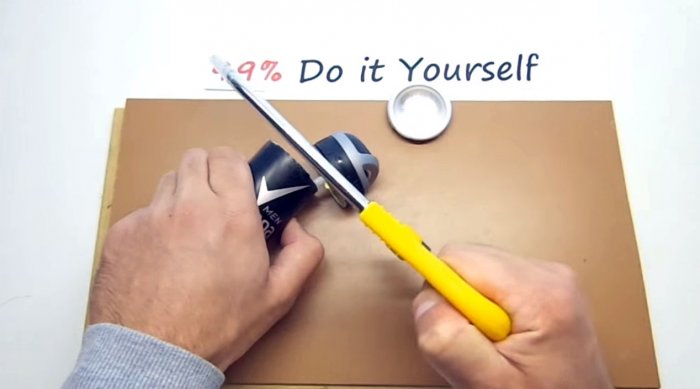

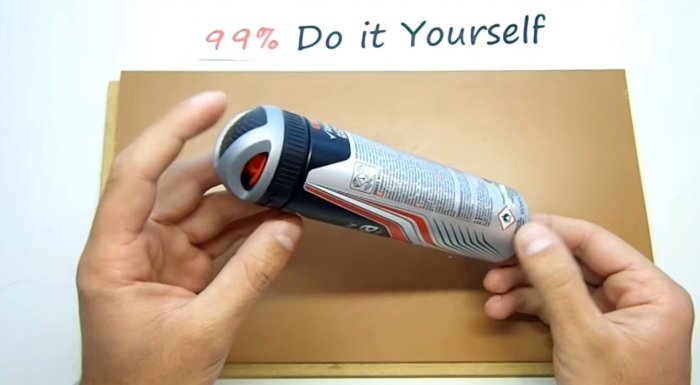

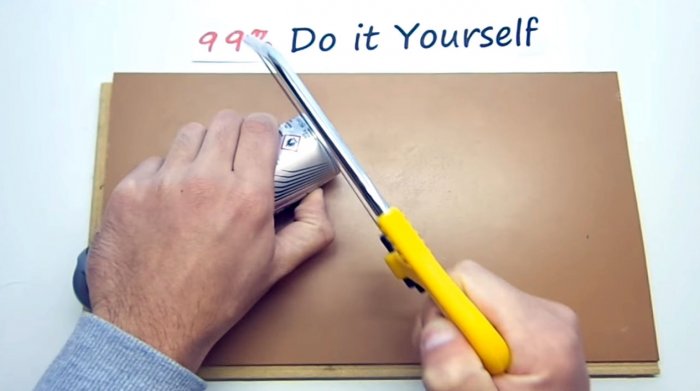

Из пустого металлического флакона из-под дезодоранта будем готовить лопасти крыльчатки. Ножовкой по металлу отрезаем днище и горловину флакона, а корпус разрезаем вдоль обычными ножницами.
Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

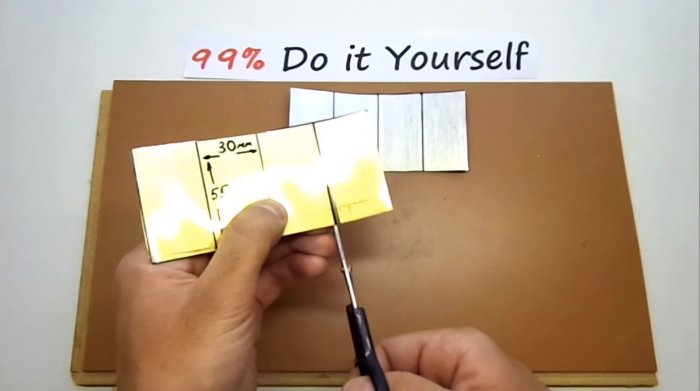

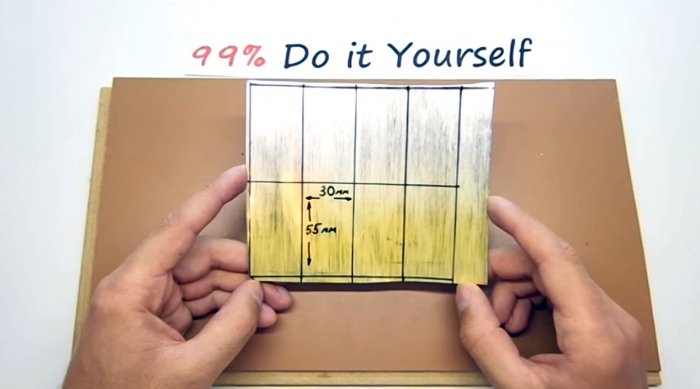

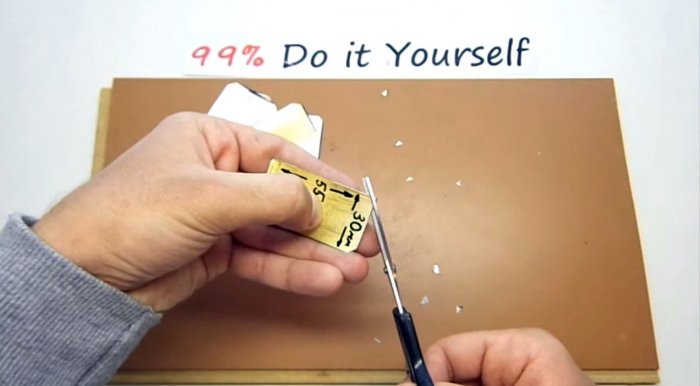

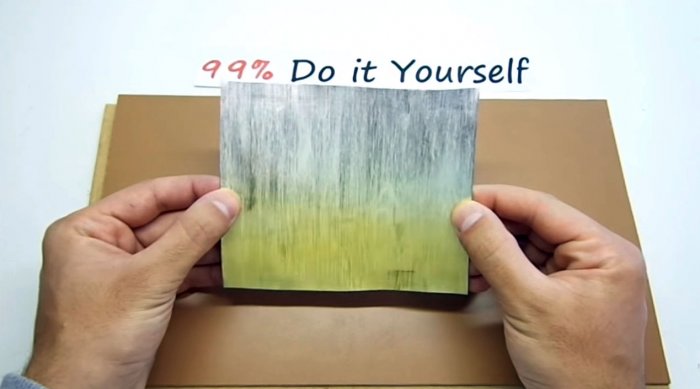

Разравниваем полученный кусок жести вручную, и приступаем к разметке. Маркером и линейкой расчерчиваем лист на восемь прямоугольников с размерами 30х55 мм. Вырезаем их ножницами, откусывая углы с одной из сторон каждой лопасти.
Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

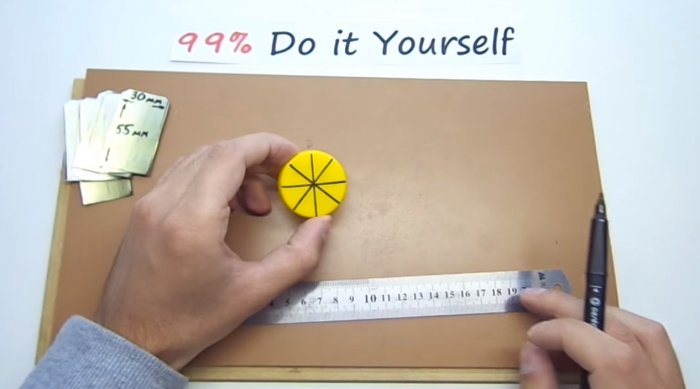

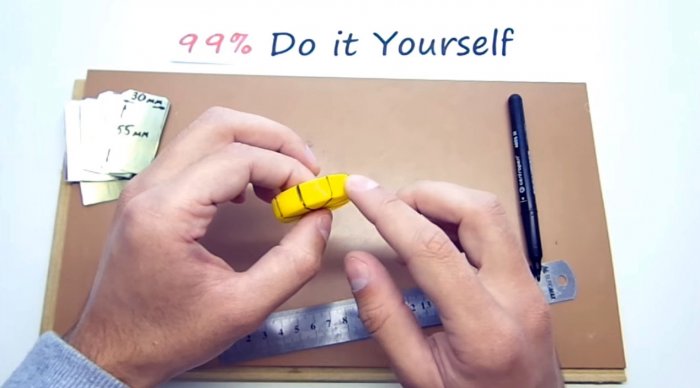

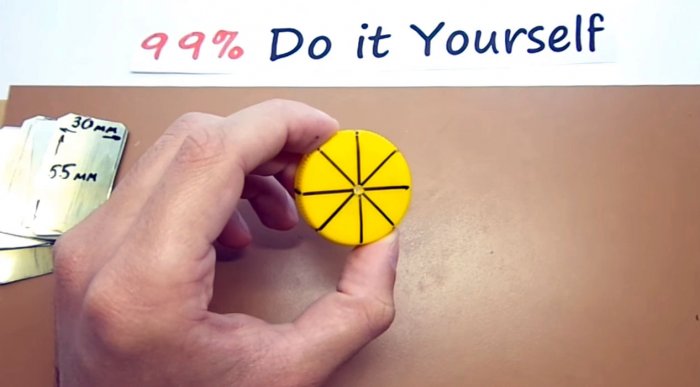

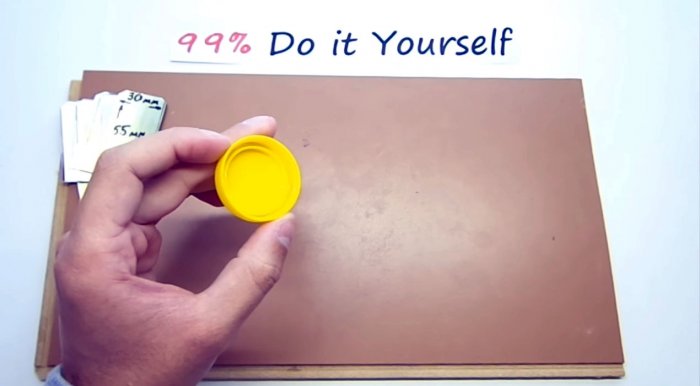

В качестве ступицы используем крышку от пластиковой бутылки. Разделяем ее на восемь одинаковых частей четырьмя диагоналями. Крайние точки разметки опускаем на ребра.
Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

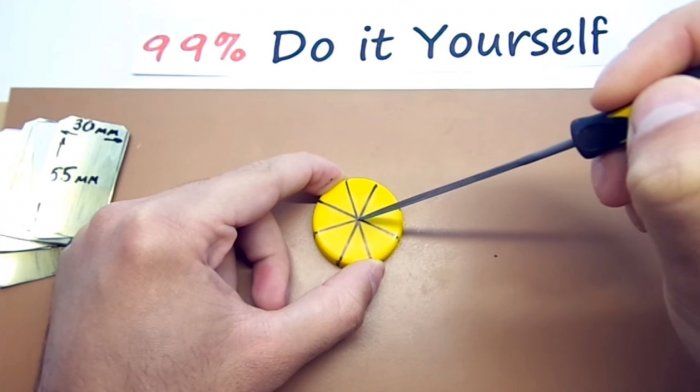

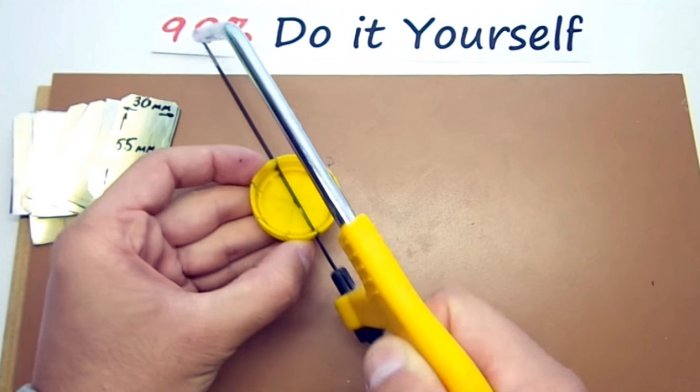

Проделываем в центре крышки-ступицы небольшое отверстие под вал двигателя. Ребра по разметке прорезаем ножовкой или ножом.
Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

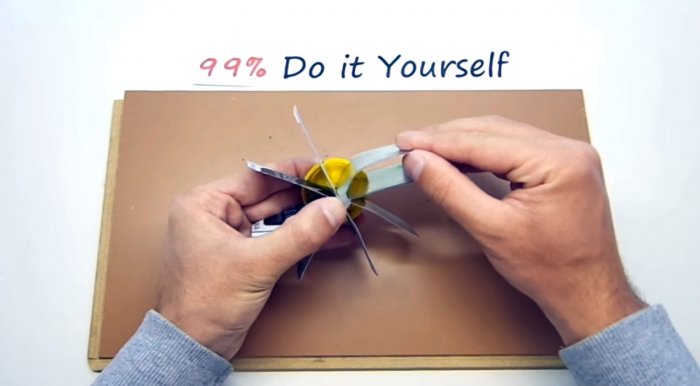

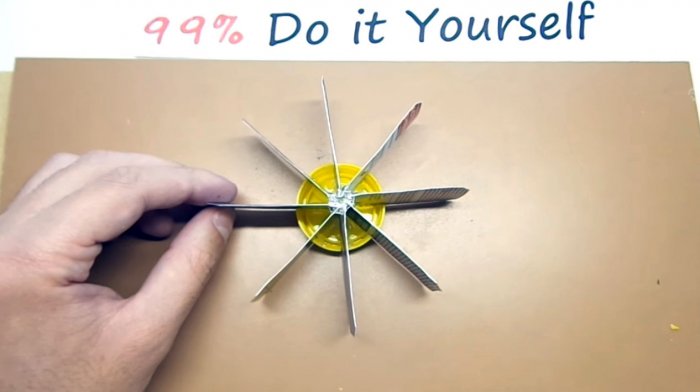

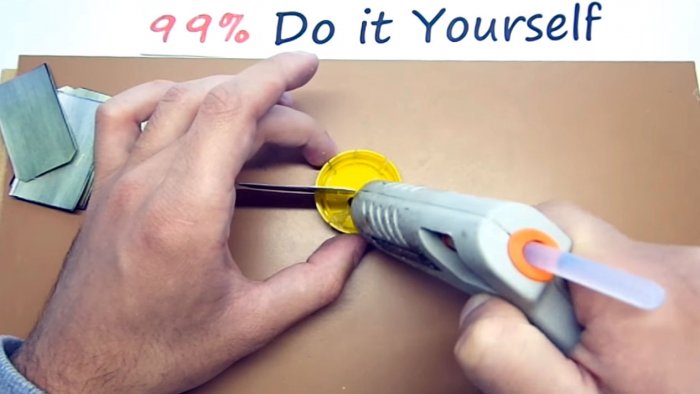

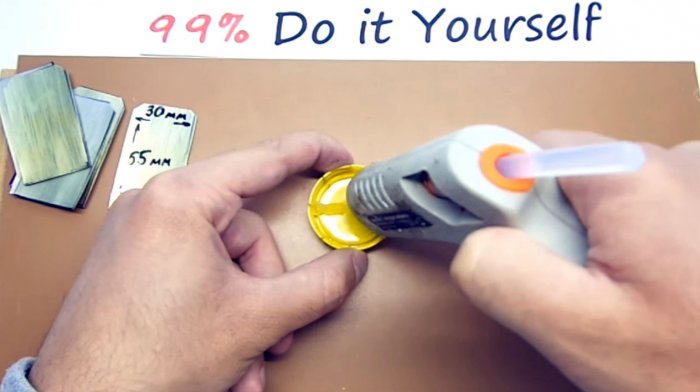

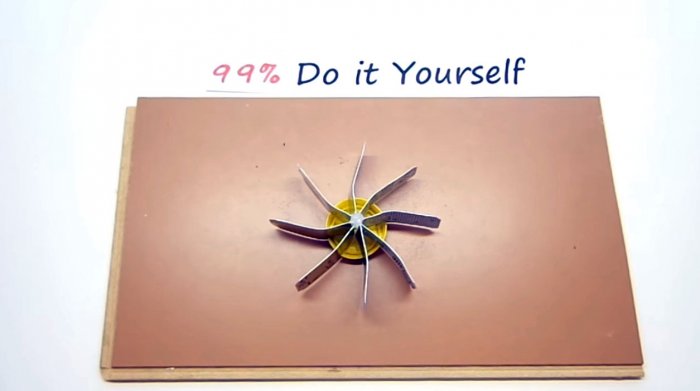

Собираем крыльчатку, вставляя лопасти в прорези крышки, и сажаем их на горячий клей. Центр крыльчатки обклеиваем дополнительно, а затем придаем лопастям легкий наклон, сгибая их вручную. Это нужно, чтобы обеспечить больший выходной поток воздуха.
Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

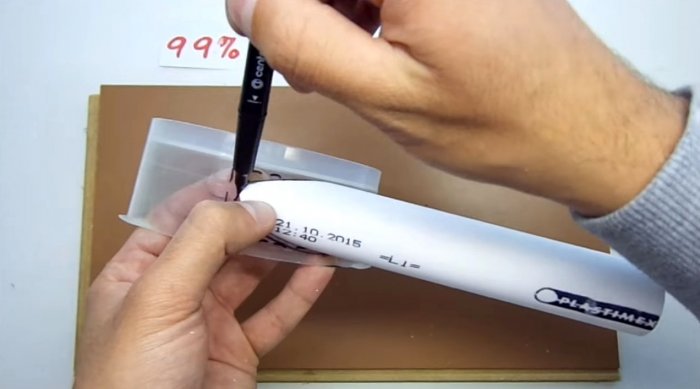

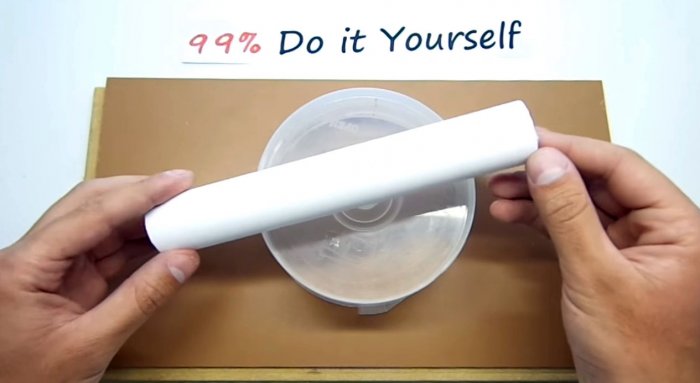

Выходной воздуховод делаем из отрезка пластиковой трубы на 25 мм. Окружность крышки от коробки для дисков послужит шаблоном для воздуховода.
Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

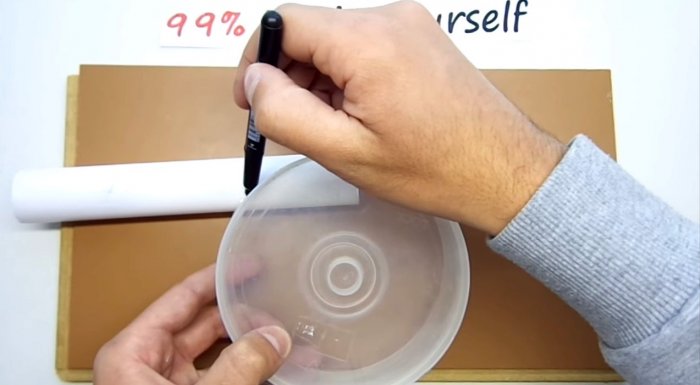

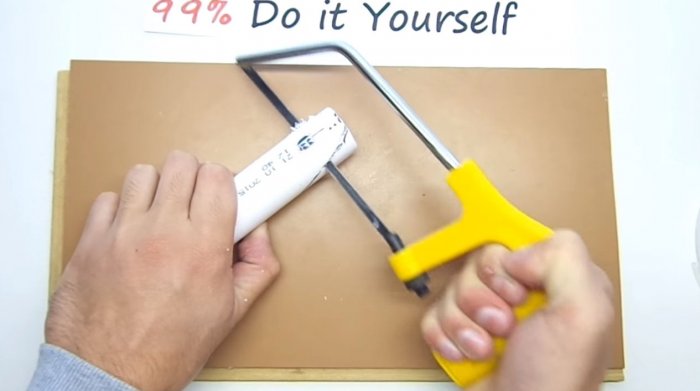

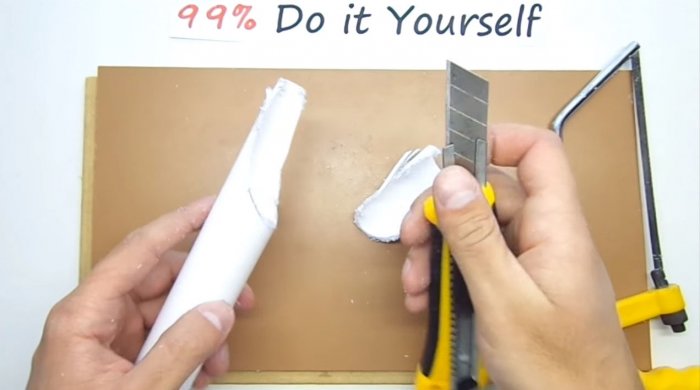

Размечаем его маркером, и обрезаем ножовкой по металлу. Подравниваем соединение малярным ножом.
Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

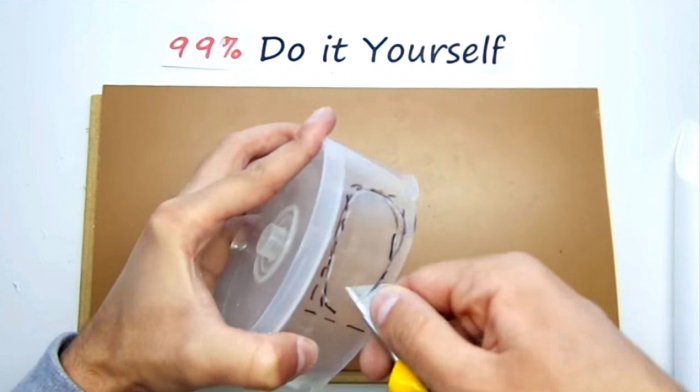

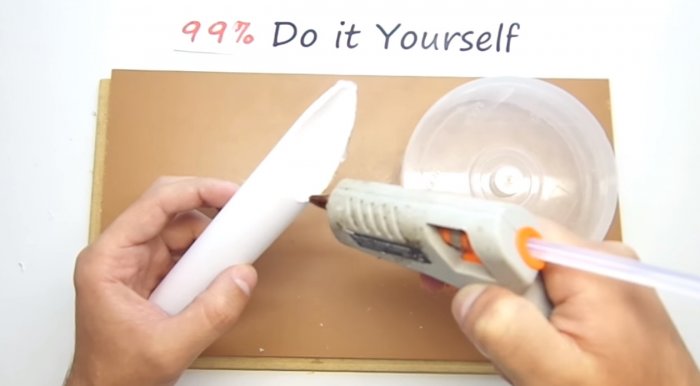

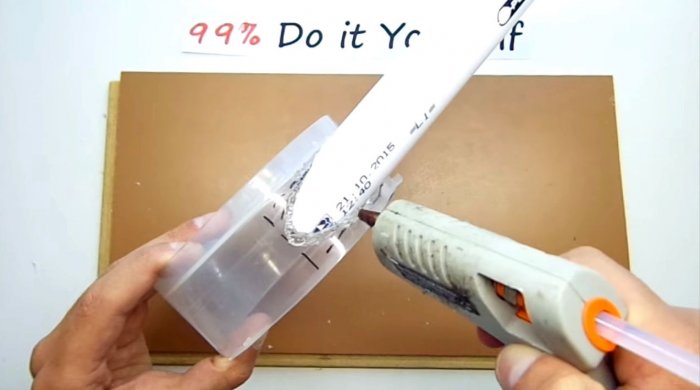

Размечаем посадочное отверстие для воздуховода на корпусе пластиковой крышки. Малярным ножом делаем прорезь в крышке под трубу. Соединение воздуховода надежно проклеиваем горячим клеем.
Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

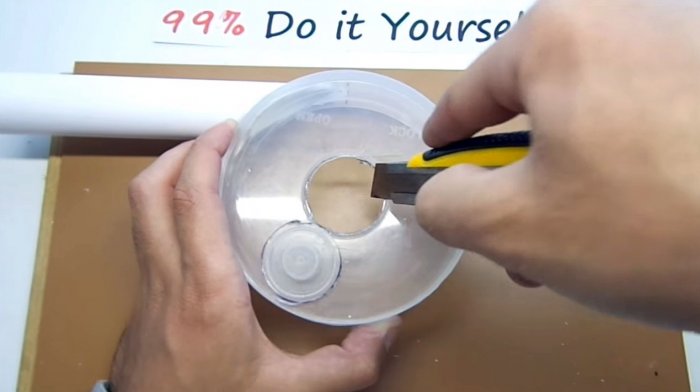

Воздухозаборное отверстие вырезаем по центру пластиковой крышки для дисков.
Делаем мощную воздуходувку своими руками

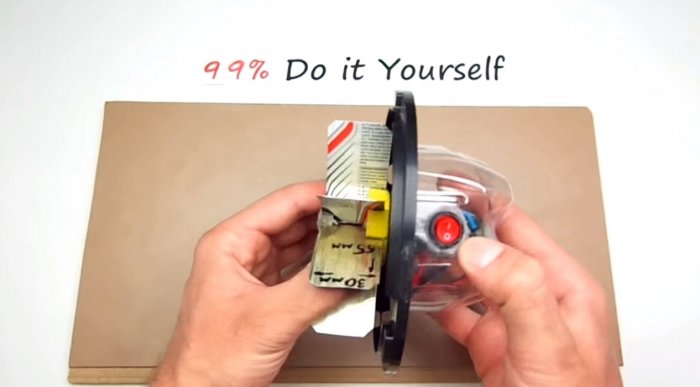

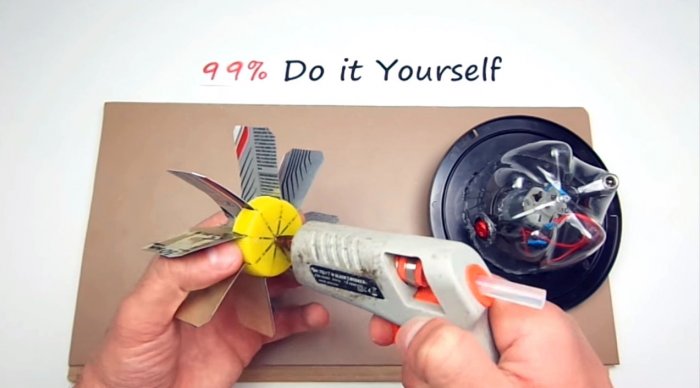

Крыльчатку со ступицей закрепляем на валу двигателя горячим клеем, и накрываем пластиковой крышкой с воздуховодом, заклинивая затвор коробки для дисков.
Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

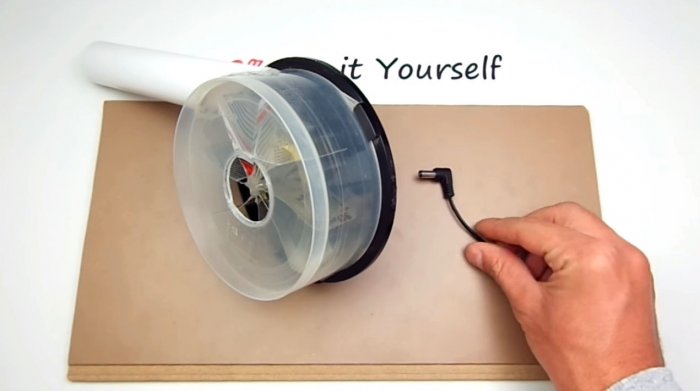

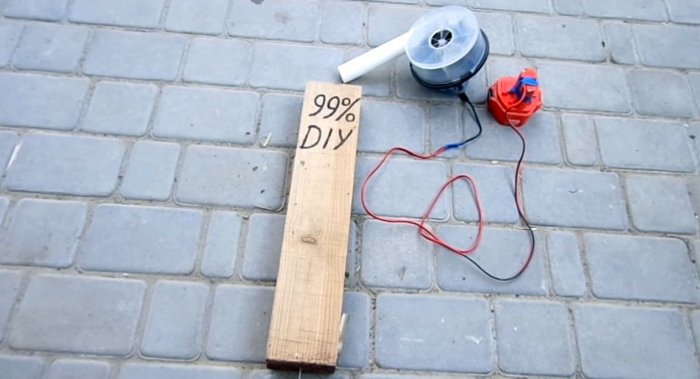

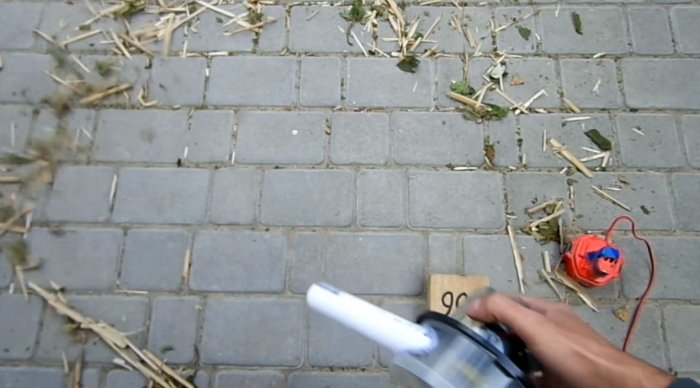

Воздуходувку подключаем к блоку питания на 12 В, и проверяем ее работоспособность. Все работает исправно, и теперь можно смело приступать к уборке!
Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками

Делаем мощную воздуходувку своими руками
