Ювелирный газосварочный аппарат на обычной воде.
Водород при смеси с воздухом образует взрывоопасную смесь — так называемый гремучий газ. Температура горения водорода 2800 град. Цельсия. Именно на этих фактах и собранны данная газосварка. Основой сварки является электролизер, который заправляется раствором щелочи в воде, т.е. обычной соды (натрий двууглекислый) и генерирует Кислород, и Водород смесь, которая идеально горит. Вот так может выглядеть готовый агрегат:



Итак, начнем со сборки самого электролизера. Нам понадобится:
1. Листовая нержавеющая сталь (нержавейка)
2. Резина или пластик
3. Оргстекло или как его еще называют стеклопластик
4. Болты с гайками
5.Герметик
6. Соединительные штуцера и патрубки

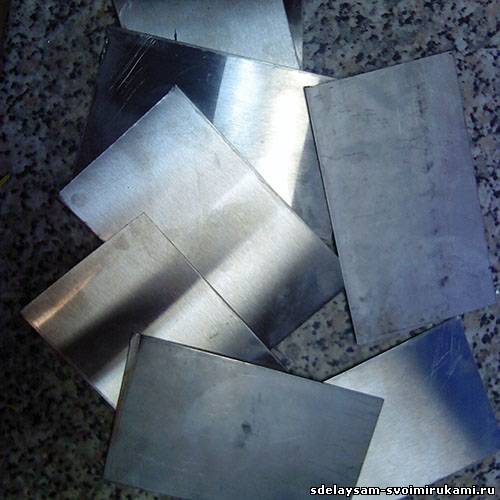

Начнем. Для начала нарежем пластины нержавейки

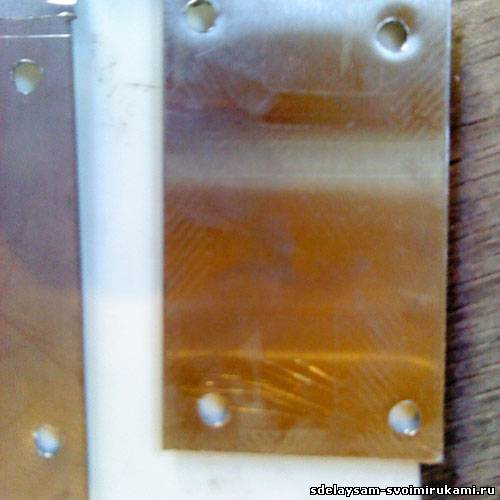

После это в пластинах необходимо высверлить отверстия для циркуляции раствора и прохода газа между отсеками

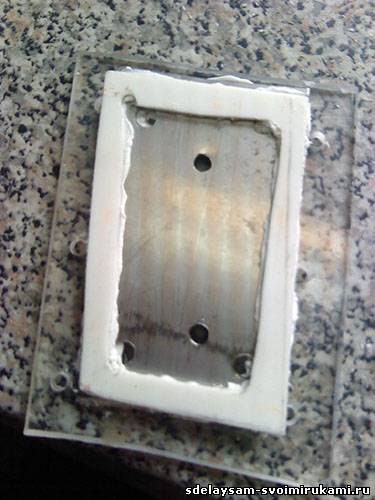

Теперь нарежем изолирующие пластиковые промежутки лучше изготовить их из резины, но у меня не нашлось её и я использовал пластик и силиконовый герметик







Получилось не очень изящно, главное работоспособно.

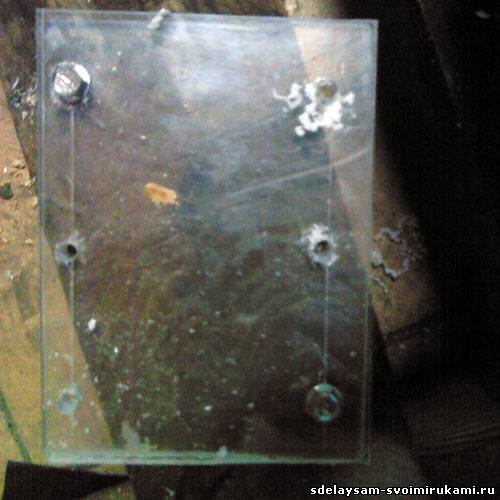

Осталось вырезать боковые основы из оргстекла и можно начинать сборку. Чтобы отверстия для болтов совпадали, рекомендую положить одно на другое стекла высверлить аккуратно по диагонали два отверстия и закрепить шурупами, так при сверлении стекла не будут съезжать



Теперь можно начинать сборку.

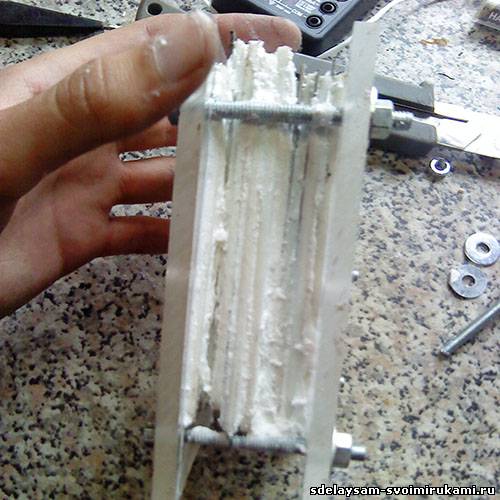

Начала на оргстекло мажем герметик и укладываем пластик на пластик ложем нержавейку и так далее промазывая все герметикам в итоге у нас получаются такие отсеки для раствора





Самые крайние пластины нужно отвести так чтобы можно было закрепить контакты.



Из за, мягко говоря ошибки в расчетах два болта не вошли.

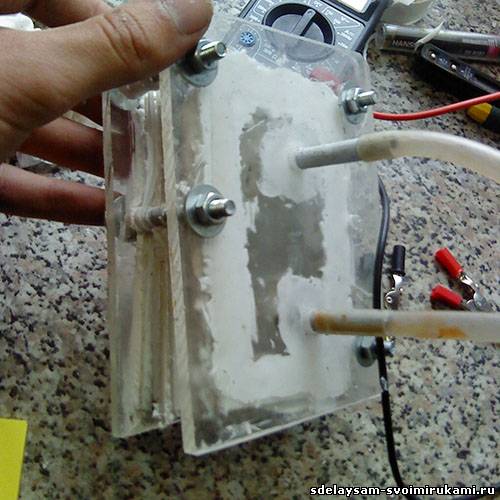

Перед тем как закрывать верхний отсек в стекле необходимо сделать два отверстия вверху для выхода газа и снизу для поддержки уровя раствора



Нижний патрубок нужно соединить с бутылкой, в которую будет заливаться раствор и по принципу сообщающихся сосудов раствор попадет в отсеки



Затем необходимо изготовить водный затвор. Так как из электролизера выходит гремучий газ пламя может легко пойти по трубке и взорвется это происходит всего за долю секунды. Я таким образом потерял три бутылки по 0.5. И так в пробке делается два отверстия в одну заходит трубка электролизера и погружается в воду. Во второе отверстие вставляется трубка горелки



В качестве горелки используется обычный шприц, а именно игла



Для питания используется очень мощный источник постоянного тока, расчет напряжения 2 вольта на пластину нержавейки, ток не менее 7 А. Ток подается на крайние пластины.
Теперь осталось самое простое приготовить раствор. В воду добавляется обычная сода в идеале лучше взять NaOH (едкий натрий, каустическая сода) но её не так просто найти, концентрация соды рассчитывается по амперажу ток должен быть в пределах от 4 до 6 ампер (для обычной соды).
Прежде чем собирать установку помните, что водород крайне взрывоопасен достаточно маленькой искры, чтобы вызвать взрыв. Температура горения водорода велика и следовательно не горючие газы входящие в состав воздуха сильно расширяются и происходит очень сильный хлопок по этой причине меня два раза глушило на оба уха и вырвало дно у трех бутылок.

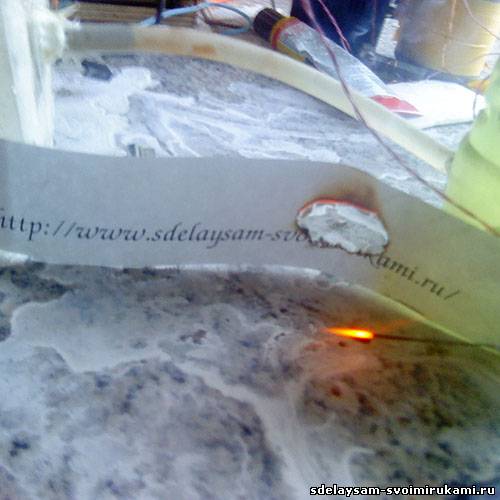

Вот и все можно пользоваться.





Вот что произошло с обычным конденсатором. Тушить горелку лучше опустив в воду, а не выключением питания в этом случае происходит взрыв.
Повторюсь что температура горения водорода около 2800 град Цельсия следовательно можно плавить все металлы температура плавления которых ниже, а именно:

Литий
Калий
Натрий
Кальций
Магний
Цезий
Алюминий
Барий
Цинк
Хром
Марганец
Олово
Железо
Кадмий
Никель
Медь
Висмут
Серебро
Свинец
Вольфрам
Золото
Платина
Осмий
Желающим повторить удачи!

Видео с наглядным объяснением:



Прокомментировать
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Кликните на изображение чтобы обновить код, если он неразборчив
Комментарии (39)
ENDY
#1 ENDY Гости 30 мая 2011 10:15
0
Я так и не понял , что в бутылках ?
как я понял в полторашке обычная вода , а втой что побольше раствор с содой или как ?
Veent
#2 Veent Гости 30 мая 2011 14:37
0
В Бутылке "шишкин лес" раствор соды, а в большой вода
feelloff
#3 feelloff Гости 30 мая 2011 19:17
0
Veent
#4 Veent Гости 30 мая 2011 19:42
0
хм, именно автор этого ролика был можно сказать моим наставноком по его советам и рекомендациям я и собрал данную установку. Я и не говорил что изобрёл её я cool cool
Himik-ua
#5 Himik-ua Гости 3 июня 2011 23:34
0
щелочные и щелочно-земельные металлы так особо не поплавишь
свинец олово плавятся даже на электрической печке
насчет алюминия я тоже сомневаюсь
но способ весьма интересный
СЕРJИК
#6 СЕРJИК Гости 14 июня 2011 18:48
0
скажи пожулайста а зачем остальные металические пластины кроме тех какие по краям(к ним провада подключать?)
Veent
#7 Veent Гости 14 июня 2011 19:55
0
Для деления на отдельные отсеки с небольшим растоянием меж пластинами. При этом ток из-за малого расстояния будет выше и электролиз соответствено сильнее.Если их исключить то не тяжело догодатся что эфект будет очень не большим. Да можете по пробовать соеденить пластины какбы паралейно т.е. пластина + пластина - и так далие +-+-+-+-+- возможно еффект будет больше, но много мароки. cool
СЕРJИК
#8 СЕРJИК Гости 14 июня 2011 20:57
0
и ещё вопросик:почему именно нержавеющие пластины? И чем их можно заменить?
Veent
#9 Veent Гости 14 июня 2011 21:40
0
нержавейка, потому что щёлочь и к тому же горячая она нагревается при роботе может повлечь карозию даже если взять нержавейку немного ржавчины оседает на дне бутылки. Заменить, ну лучше не заменять можете попробовать оцинкованую сталь или алюминий но он окисляется сильно
arsyhas
#10 arsyhas Гости 20 июня 2011 10:57
0
smile клас
а провода по какому принцепу пдключать ???? cool
Veent
#11 Veent Гости 20 июня 2011 17:28
0

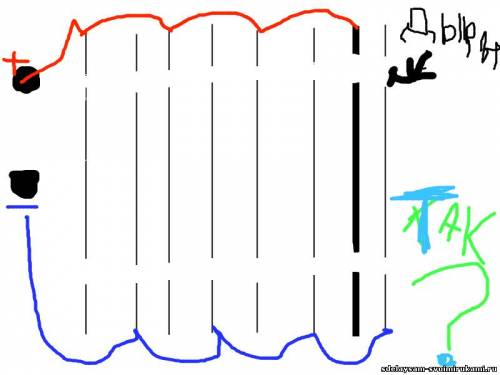

Подключать можно двумя способами, либо только на крайние, либо та нак нарисовал, но повторюсь там много мароки я просто купил два "кракодила" по пять рублей и зацепил на крайние пластины.Да и если будете плавить сталь осторожней при плавке литят искры.
СЕРJИК
#12 СЕРJИК Гости 20 июня 2011 12:03
0
сделал такую же ,ОЧЕНЬ ПОЛЕЗНАЯ ВЕЩЬ!!! ПЛАВИТ ДАЖЕ ЖЕЛЕЗО! biggrin
arsyhas
#13 arsyhas Гости 20 июня 2011 18:01
0
ok
arsyhas
#14 arsyhas Гости 22 июня 2011 17:43
0
cool хм а на крайние пластины какой смысл подключать нужно чтоб все пластины питались разве не так?? cool
Veent
#15 Veent Гости 22 июня 2011 19:56
0
Ну как видишь смысл есть, если все работает . Все в тоих руках тебя никто не заставляет подключать на крайние... Экспериментируй angry
СЕРJИК
#16 СЕРJИК Гости 23 июня 2011 10:53
0
автору этой самоделки:придумай пожалуйста другое сопло для горелки потому что иголка после 5 минут работы просто плавится и пламы рвётся к ,,клапaну" cool
arsyhas
#17 arsyhas Гости 23 июня 2011 12:43
0
господи я просто спросил!!
arsyhas
#18 arsyhas Гости 23 июня 2011 12:47
0
здесь сатья про газосварку (там всё подробно) eye
СЕРJИК
#19 СЕРJИК Гости 23 июня 2011 13:07
0
всё это я уже много раз видел sad
tutykh
#20 tutykh Гости 5 августа 2011 00:46
0
хорошая вещь, но опасная biggrin
арсентий
#21 арсентий Гости 31 августа 2011 14:25
0
а качество стали отразиься на работе?? suspect suspect cool
NeyvenLi
#22 NeyvenLi Гости 9 октября 2011 13:36
0
ПРИВЕТ . Veent ЗАЧЕМ БОЛЬШАЯ БУТИЛКА В ВИДЕО - feelloff - ОДНА БУТИЛКА В НЕЙ СОД. ЗАЧЕМ ЕЩЕ ОДНА МНОГО МЕСТА ИЛИ . У ТЕБЯ ЕСТЬ НА ТО КАКИЕТО ВЕСКИЕ ПРИЧИНЫ ? ПОЖАЛУСТО ПРОСВИТИ ))
-------------------------------------------------------
С ЕТОГО ТОЖЕ МОЖНА СДЕЛАТЬ СВАРКУ ?


немношко потхимичеть и можно или нет ??
feelloff
#23 feelloff Гости 9 октября 2011 16:09
0
Не ты чё тупишь ? Если таким способом газ собирать - вечность уйдет!
NOTFRONT
#24 NOTFRONT Гости 9 октября 2011 16:11
0
Правда правда!
Veent
#25 Veent Гости 10 октября 2011 00:31
0
Я взял большую бутылку по тому что при настройке все маленькие бутылки разорвались к чертям, еще раз повторю она для зашиты, чтобы потом не вытаскивать из себя мыленкие кусочки разорвавшегося электролезера
wetal
#26 wetal Гости 20 октября 2011 16:17
0
отличная вещь только иголка мало живет
ларок
#27 ларок Гости 12 ноября 2011 22:08
0
[color=red][size=12]а какой ток на электролизер подовать надо? shock
Orphan
#28 Orphan Гости 18 декабря 2011 22:01
0
А каким образом в список металлов попал Вольфрам? Все знают, что это самый тугоплавкий металл. такой горелкой его не осилить. Специально не гуглил, но плавкость еще нескольких элементов вызывает сомнение.
saska
#29 saska Гости 30 декабря 2011 00:36
0
А подскажите в какой концетрации разбавлять соду с водой? и как нужно её перемешивать или сыпать в кипячёную воду чтоб она сама погасилась в воде.
И ешё какой толщины примерно нужно брать пластины?
И можно ли в место трансформатора использовать какой нибудь китайский блок питания, ну например зарядное от мобилки?
И ещё бутылку с электролизером нужно ставить повыше чтоб житкость шла самотёком, да или нет, если да то не может она вытекать через верхнее отверстие если поставить её слишком высоко?
LeoS
#30 LeoS Гости 14 марта 2012 03:56
0
Привет Veent!если не забросил работу с электролизёром -сбрось ответы поставленные SASKA: -концентрация,толщина
пластин ?~1мм?,уровень р-ра /разумеется не под самую газовую трубку/
самоучка
#31 самоучка Гости 8 июня 2012 22:15
0
да интересный генератор, но может пригодится для всего что есть дома. на пример с помощью него можно запитать портативную газовую плитку, газ можно закачивать в обычные газовые баллоны из под заправочных баллончиков для заправки зажигалок,и хранить в прок. так же удобным будет собрать компрессор для заправки баллонов. если установить термошланги в поддувало отопительной системы можно будет отапливать газом жилые помещения. в качестве горелки подойдет катализатор от многоразовой зажигалки-он сделан из латуни, есть газовые горелки типа карандаш, спаять горелку можно из латуньевых трубок взятых от различной аппаратуры. припоем подходит серебряные с флюсом электроды которые можно купить в специализированных магазинах для ремонта холодильного оборудования. так же там можно купить горелку для пайки горелки из латуни ,и пару баллонов с газом,потом они еще пригодятся. разобрав пустой баллон можно получить переходник просто прицепив к нему шланг, от генератора, ненужно ничего изготавливать, увы температура может быть занижена и пламя горения будет слабое.
Veent
#32 Veent Гости 2 июля 2012 17:20
0
самоучка,
Не рационально)
Еще можно наполнять им пяти литровые бутылки и методом искрового разряда взрывать их. Эффект великолепный.
velesick
#33 velesick Гости 7 сентября 2012 22:29
0
у меня получается так что из самого гидролизера газ вытесняет раствор в "шишкин лес", почему так, почему газ не идет в иглу
зы расширительный бачок 1,5 бутылка
ток ампер 6 зарядное не сгорит?
ток 6 ампер а газа гораздо менеше чем на видео!
если можно автор дай скайп или почту)
vld87
#34 vld87 Гости 17 октября 2012 11:37
0
привет. а можно всё это без электричества?
lv333
#35 lv333 Гости 22 октября 2012 14:49
0
Интересная установка, но крайне опасная так как на гора получаем смесь газов. Я делал по другому электролизер возможно чуть менее эфективен в плане производительности, но куда более безопасен и проще в изготовлении. И самое главное на выходе получалось в разных трубках разделенные газы. Принцип изготовления простой: 2 одноразовых шприца больших 25 кубиков если не ошибаюсь, 2 графитовых стержня от больших батереек, полулитровая стекляная банка с крышкой, трубки, провода, источник питания и эпоксидка для герметизации.



Прошу прощения за сумбурную схему, рисовал на скорую руку в пейнте. Но думаю по схеме понятно как елать такой прибор. smile
lv333
#36 lv333 Гости 22 октября 2012 14:55
0
vld87,
водород можно получать чисто химическим путем, например при помощи цинка и соляной или серной кислот:
Zn + 2HCl = ZnCl2 + H2
Zn + H2SO4 = ZnSO4 + H2
Но этот способ как минимум дороже + надо еще где то брать кислород. В воздухе водород будет конечно гореть, но далеко не так как в чистом кислороде.
Ruslan
#37 Ruslan Гости 25 июля 2013 16:17
0
Здраствуйте! много не понятно дайте свои реквизиты для связи
ия
#38 ия Гости 17 ноября 2013 18:49
0
как называется коричневая жидкость, в которой находятся шприц со спичками?
rtem
#39 rtem Гости 15 сентября 2014 21:07
0
в заводских условиях сделал электролизер на 14 пластин .2,2квт трансформатор 30в вторичка, диоды 50А .газа недостаточно даже для отпайки серебра с контактов,о чем дальше говорить.плавить тонкие проволочки?интересно просто сделать,а толку от него мало+постоянно взрывается гремучий газ
