Наверняка каждый из вас знает, что большинство батареек Duracell имеют встроенный индикатор заряда. Если у вас есть такие батарейки и они полностью разрядились, но не спишите их выбрасывать, так как из индикатора такой батарейки можно сделать визуальный индикатор температуры.

Как работает индикатор заряда батарейки?


Индикатор температуры из батарейки Duracell

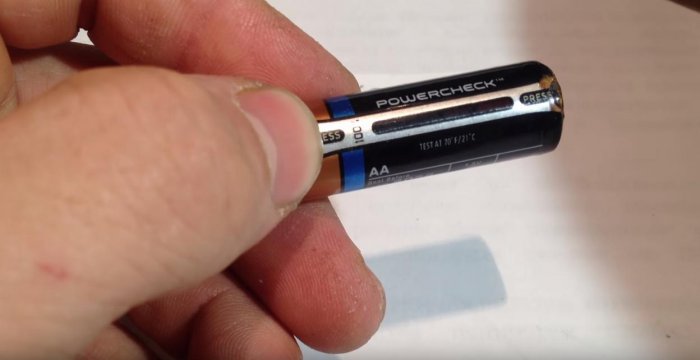

Все очень просто. При нажатии на кнопку, под оплеткой замыкаются контакты металлической фольги.
Индикатор температуры из батарейки Duracell

Через эту фольгу начинает течь электрический ток, который вызывает нагрев полоски фольги по всей поверхности. Сверху наклеена полоска с делениями различного цвета. Это ячейки с термической краской, которая меняет цвет в зависимости от температуры. В каждой ячейки своя краска, реагирующая на разный участок температуры. Красный участок самый чувствительный, а последний зеленый самый не чувствительный и требует максимальной температуры.
В итоге, когда полоска фольги разогревается, в зависимости от температуры ее нагрева, засвечиваются разные участки индикатора. В результате определяется примерный уровень заряда батареи.
Фактически, полоска с термической краской - это уже готовый индикатор температуры. С помощью такого индикатора можно визуально контролировать температуру чего-нибудь, к примеру чайника, кружки, банки и т.п.

Извлекаем индикатор

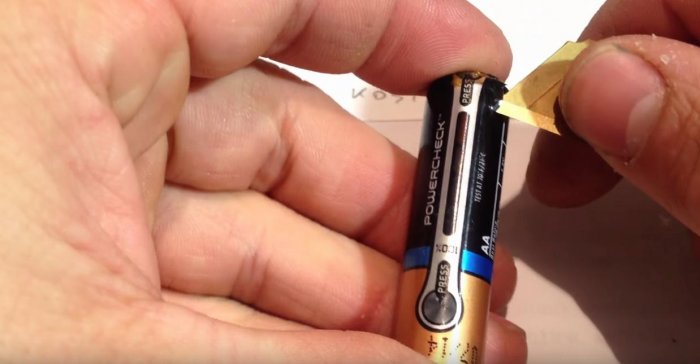

Для того чтобы достать индикатор возьмите канцелярский нож. И сбоку порежьте линию возле индикатора.
Индикатор температуры из батарейки Duracell

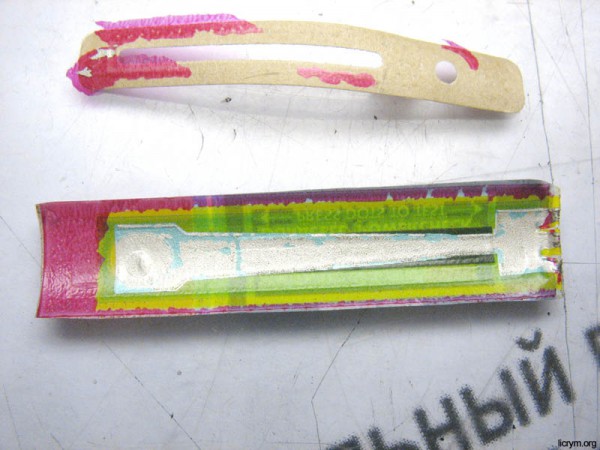

Отгибаем. Так он выглядит внутри.
Индикатор температуры из батарейки Duracell

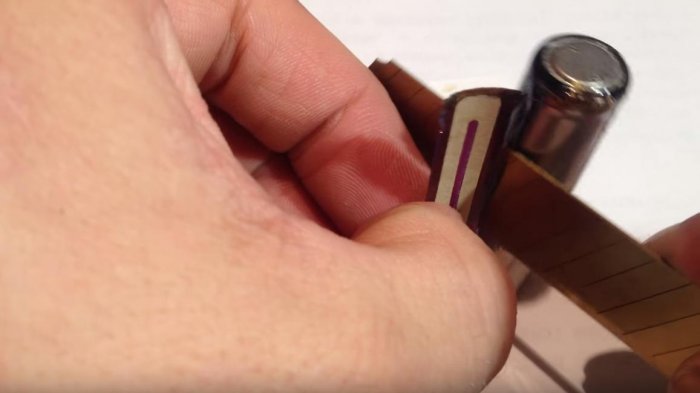

Отрезаем от оплетки.
Индикатор температуры из батарейки Duracell

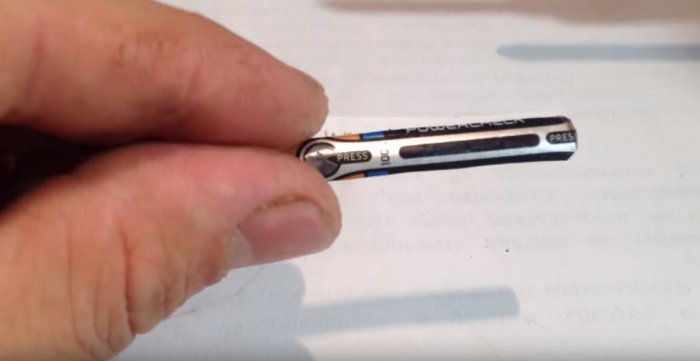

Вырезанный индикатор имеет такой вид.
Индикатор температуры из батарейки Duracell

Тест индикатора температуры

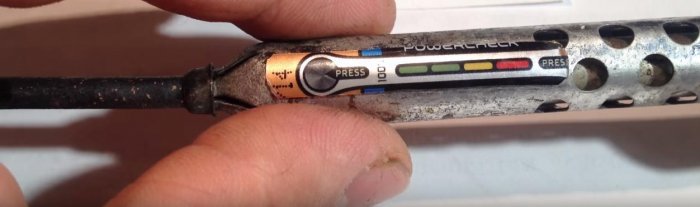

Чтобы проверить индикатор температуры я положу его на холодный паяльник и включу его в сеть.
Индикатор температуры из батарейки Duracell

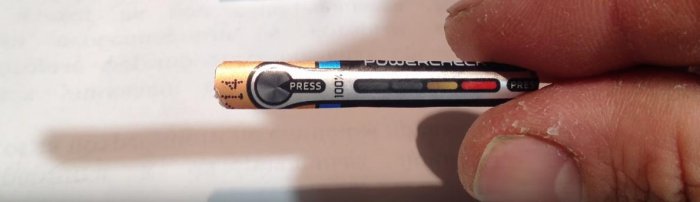

По индикатору видно, что паяльник начал разогреваться
Индикатор температуры из батарейки Duracell

Индикатор температуры из батарейки Duracell

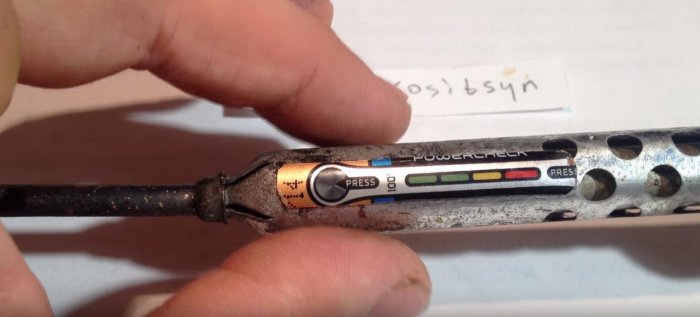

И вот загорелись все секции индикатора. Температура паяльника примерно 60 градусов Цельсия, поэтому его можно чуть чуть трогать руками.
Индикатор температуры из батарейки Duracell

Если снять его, то он начнет остывать и все деления будут такими же как в начале темными.
Индикатор температуры из батарейки Duracell

Таким индикатором можно дистанционно определять и контролировать температуру, примерно от 30 до 60 градусов Цельсия. Где 30 красный участок, а 60 последний зеленый. Если честно, то точно я не замерял.

Практическое применение

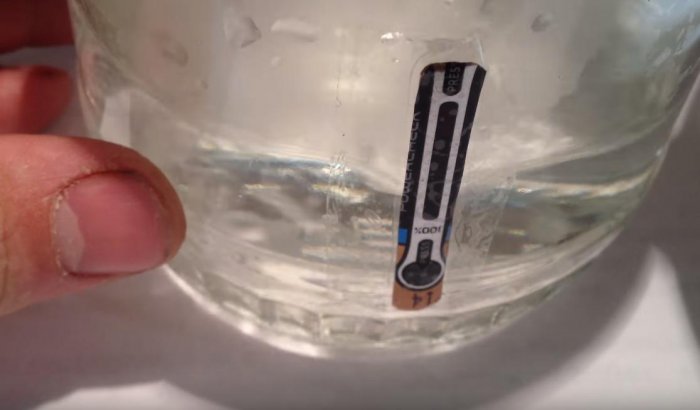

Для контроля приклеим индикатор на стеклянную банку.
Индикатор температуры из батарейки Duracell

Наливаем кипяток.
Индикатор температуры из батарейки Duracell

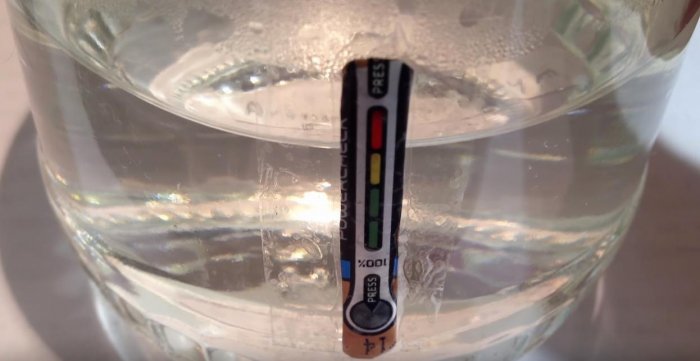

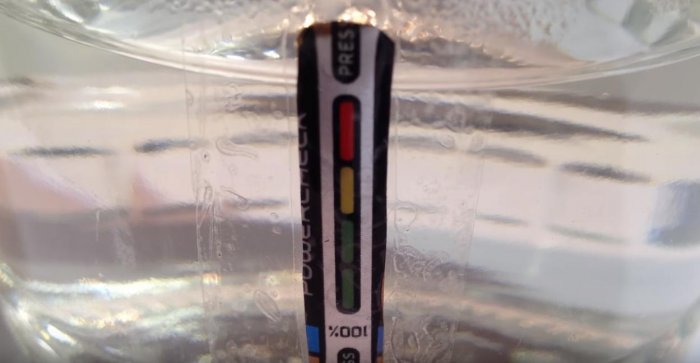

Видно, что деления, по мере нагревания, начинают меняться.
Индикатор температуры из батарейки Duracell

Индикатор температуры из батарейки Duracell

Теперь визуально видно, что в банке горячая вода.

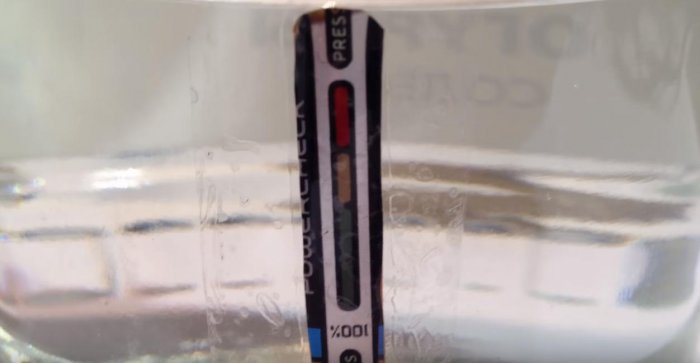

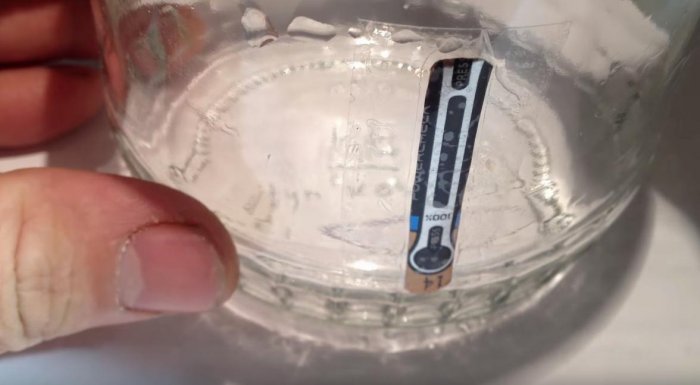

А вот через некоторое время банка остыла и индикатор стал блеклым.
Индикатор температуры из батарейки Duracell

Вот такой интересный и полезный эксперимент. Я думаю, что вы без проблем найдете применение такой вещице. Спасибо за внимание!
